Podświetlenia do suszarek
Podświetlenia do suszarek obejmują żarówki, lampy LED, oprawki, klosze, uchwyty i przewody oświetlenia bębna lub panelu. Przy braku światła najpierw rozróżnij przepaloną żarówkę od uszkodzonej oprawy, wiązki, wyłącznika drzwi albo modułu. Część dobieraj po pełnym oznaczeniu suszarki, nie tylko po wyglądzie.
Jak działa podświetlenie suszarki
Podświetlenie może oświetlać wnętrze bębna po otwarciu drzwi albo sygnalizować stan urządzenia na panelu sterowania. W zależności od konstrukcji suszarka może mieć:
- wymienną żarówkę w oprawce, często zabezpieczoną kloszem;
- kompletną lampkę z przewodami i mocowaniem;
- moduł LED lub listwę LED z własnym złączem;

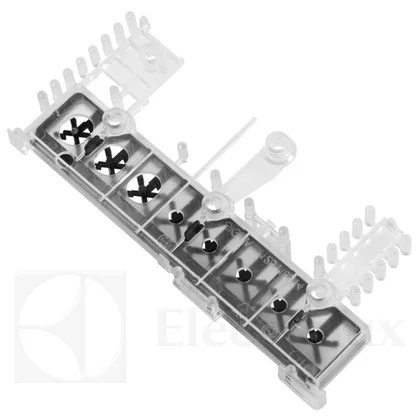

- przewodnik światła, kontrolkę albo zespół diod na panelu;
- wiązkę przewodów, uchwyt, uszczelkę lub osłonę współpracującą z lampą.
Nie każda suszarka ma oświetlenie bębna. W części modeli lampka jest sterowana bezpośrednio przez wyłącznik drzwi, a w innych jej pracą zarządza elektronika. Z tego powodu podobny wygląd części nie potwierdza zgodności.
Brak światła: co sprawdzić
Pojedynczy objaw nie wskazuje automatycznie konkretnej części. Przydatna jest kolejność objaw → możliwe przyczyny → sprawdzenie → interpretacja → następny krok.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Światło nie włącza się po otwarciu drzwi | Przepalona żarówka, uszkodzona oprawka, przerwany przewód, wyłącznik drzwi, moduł LED lub sterowanie | Czy urządzenie ma zasilanie, czy żarówka ma widoczne uszkodzenia, czy złącza są osadzone i czy w modelu światło powinno reagować na drzwi | Sprawna żarówka nie wyklucza oprawki, przewodu ani sterowania. W lampie LED sama wymiana źródła może być niemożliwa |
| Światło miga albo działa po poruszeniu drzwiami | Luźne złącze, pęknięty przewód, zużyta oprawka, niestabilny styk wyłącznika drzwi | Oględziny zacisków, przewodów i mocowania; po odłączeniu zasilania można delikatnie poruszyć wiązką i sprawdzić, czy nie ma luzu | Zmiana objawu przy poruszaniu wiązką wskazuje na problem mechaniczny, ale nie rozstrzyga, który element wymaga wymiany |
| Światło jest słabsze lub klosz jest przebarwiony | Zużyte źródło światła, zabrudzony albo nadtopiony klosz, przegrzana oprawka, niewłaściwa żarówka | Sprawdź klosz, gniazdo, ślady nadtopienia i oznaczenie mocy źródła | Uszkodzona oprawka lub klosz może wymagać wymiany razem z żarówką; nie montuj mocniejszego źródła bez potwierdzenia w dokumentacji |
| Nie działa lampka kontrolna na panelu | Dioda lub cały moduł panelu, prowadnik światła, taśma albo przewód, elektronika sterująca | Porównaj zachowanie innych kontrolek i sprawdź złącza po odłączeniu zasilania | Jeśli dioda jest częścią zespołu panelu, pojedyncza wymiana może nie być przewidziana |
| Po wymianie żarówki nadal nie ma światła | Brak zasilania obwodu, wyłącznik drzwi, oprawka, przewód albo moduł | Sprawdź ciągłość żarówki i połączeń oraz właściwy dostęp do obwodu dla danego modelu | Wynik prawidłowy dla żarówki kieruje diagnostykę do oprawki, wiązki, wyłącznika lub sterowania |
Najpierw wyklucz proste przyczyny
Jeżeli nie działa wyłącznie oświetlenie bębna, a suszarka prawidłowo uruchamia program, obraca bęben i grzeje, zacznij od źródła światła, klosza, oprawki oraz połączeń. Jeżeli jednocześnie nie działają inne funkcje, migają kontrolki albo urządzenie nie reaguje na otwarcie drzwi, podejrzenie należy rozszerzyć o wyłącznik drzwi, zasilanie modułu i elektronikę.
W niektórych konstrukcjach otwarcie drzwi powinno jednocześnie wyłączyć napęd i włączyć lampkę. Jeżeli suszarka nie zatrzymuje się po otwarciu drzwi, nie używaj jej do czasu sprawdzenia wyłącznika i obwodu bezpieczeństwa. Sam brak światła nie jest jednak wystarczającym dowodem uszkodzenia tego wyłącznika.
Pomiary i oględziny
Przed demontażem odłącz wtyczkę od gniazda. Przy suszarce podłączonej do stałej instalacji wyłącz odpowiednie zabezpieczenie. Nie wykonuj pomiarów napięcia w urządzeniu, jeżeli nie masz kwalifikacji, odpowiednich przewodów pomiarowych i procedury dla konkretnego modelu.
Żarówka i oprawka
Wymontowaną żarówkę można sprawdzić omomierzem lub testerem ciągłości, jeżeli jest to klasyczne źródło żarowe. Pomiar wykonuje się na zimnym, odłączonym elemencie, między stykami żarówki. Przerwa w obwodzie wskazuje na przepalone włókno. Ciągłość nie potwierdza jednak pełnej sprawności pod obciążeniem ani prawidłowego kontaktu żarówki w oprawce.
Przy oprawce sprawdź, czy styki nie są nadpalone, luźne lub skorodowane. Obejrzyj miejsce wejścia przewodów, ponieważ przegrzanie może uszkodzić zarówno oprawkę, jak i izolację. Nie zwieraj styków „na próbę” i nie zastępuj bezpiecznika przewodem.
Wiązka, złącza i wyłącznik drzwi
Po odłączeniu zasilania skontroluj, czy konektory są całkowicie wsunięte, zatrzaski nie są pęknięte, a przewody nie zostały przetarte przez panel, bęben lub zawias drzwi. Pomiar ciągłości przewodu wykonuj po odłączeniu jego końców od obwodu, aby nie mierzyć równolegle przez moduł.
Wyłącznik drzwi, jeżeli w danym modelu steruje lampką, sprawdza się po odłączeniu przewodów i zgodnie ze schematem jego styków. Należy porównać przejście między właściwymi zaciskami przy zamkniętych i otwartych drzwiach. Sam pomiar przejścia nie ocenia wszystkich funkcji przełącznika ani sposobu, w jaki moduł interpretuje jego sygnał.
W lampach LED nie stosuj uniwersalnych wartości napięcia ani rezystancji. Moduł może być zasilany przez sterownik, a wynik pomiaru omomierzem może nie mieć wartości diagnostycznej. Jeżeli producent przewidział wymianę kompletnego modułu, dobiera się go po numerze części i modelu urządzenia.
Dostęp do lampy i wymiana
Sposób dostępu zależy od konstrukcji suszarki:
- Żarówka dostępna od strony bębna – po otwarciu drzwi zdejmuje się klosz lub odkręca jego mocowanie, wyjmuje źródło i montuje element o identycznym, potwierdzonym oznaczeniu. W niektórych modelach klosz znajduje się na tylnej ścianie bębna, nad otworem drzwi albo w jego pobliżu.
- Lampka z przewodami dostępna od frontu – zwykle trzeba zdjąć blat, a następnie poluzować lub zdemontować panel przedni. Przewody należy oznaczyć przed odłączeniem, a panel podeprzeć, aby nie obciążać wiązek i zawiasów.
- Moduł LED lub lampka zintegrowana – dostęp może wymagać zdjęcia górnej pokrywy, panelu przedniego albo elementu wspornika. Nie zakładaj, że zintegrowaną diodę można wymienić tak samo jak żarówkę.
Przed rozłączeniem złącza zrób zdjęcie jego położenia. Nie ciągnij za przewody, nie podważaj klosza metalowym narzędziem przy plastikowych zatrzaskach i nie uruchamiaj suszarki z odsłoniętym przewodem, luźnym kloszem lub zdjętym panelem. Po montażu sprawdź, czy przewody nie ocierają o bęben, czy uszczelka i klosz są prawidłowo osadzone oraz czy wszystkie osłony wróciły na miejsce.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Prace przy obwodach pod napięciem oraz diagnozę modułu sterującego pozostaw wykwalifikowanemu serwisantowi.
Jak dobrać podświetlenie do suszarki
Dobór wykonuj na podstawie pełnych danych z tabliczki znamionowej oraz numeru części odczytanego ze starego elementu. Sprawdź jednocześnie:
- rodzaj źródła: żarówka, lampka LED, moduł lub kontrolka;
- moc, napięcie, typ trzonka i odporność temperaturową, jeżeli podaje je producent;
- kształt i sposób mocowania oprawki, klosza albo uchwytu;
- rodzaj złącza, długość przewodów i położenie elementu;
- wersję urządzenia oraz numer części stosowany w danej rodzinie modeli.
Nie wystarczy podobne zdjęcie, identyczny trzonek ani takie samo złącze. Różnica może dotyczyć mocy, uszczelnienia, sposobu sterowania, uchwytu, temperatury pracy albo wersji elektroniki.
Do identyfikacji przygotuj pełne oznaczenie właściwe dla marki:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC / Prod.No.;
- Bosch i Siemens: pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często rozpoczynający się od 85;
- Beko i Grundig: model oraz Product No.;
- LG: model oraz Product Code;
- Gorenje i Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model z wariantem końcowym, np. /0000.
Jeżeli suszarka ma lampę LED, nie zakładaj automatycznie, że wymaga programowania ani że można ją zastąpić zwykłą żarówką. Potwierdź konstrukcję i numer części w dokumentacji lub katalogu dla konkretnego urządzenia. Przed zakupem spisz oznaczenie z tabliczki, zrób zdjęcie lampy i jej złącza oraz porównaj potwierdzone parametry.
FAQ
Czy brak światła oznacza przepaloną żarówkę?
Nie. Przyczyną może być także oprawka, klosz, przewód, złącze, wyłącznik drzwi, moduł LED albo elektronika. Jeśli nowa, właściwa żarówka nie pomaga, nie kupuj kolejnych elementów na próbę — sprawdź obwód i sposób sterowania właściwy dla modelu.
Czy można zastosować mocniejszą żarówkę?
Nie należy tego robić bez potwierdzenia w instrukcji lub oznaczeniu oprawki. Wyższa moc może zwiększać temperaturę, uszkodzić klosz lub oprawkę i powodować niebezpieczne przegrzewanie. Stosuj źródło o parametrach przewidzianych dla konkretnej suszarki.
Jak sprawdzić żarówkę miernikiem?
Po odłączeniu zasilania i wyjęciu żarówki wybierz pomiar ciągłości albo rezystancji i sprawdź styki żarówki. Przerwa wskazuje na uszkodzone włókno w źródle żarowym. Wynik ten nie potwierdza sprawności oprawki, przewodów ani lamp LED.
Czy każdą lampę LED w suszarce można wymienić samodzielnie?
Nie. W części modeli LED jest zintegrowany z kompletnym modułem albo wymaga dostępu do elektroniki. Jeżeli źródło jest połączone przewodami lub producent przewiduje wymianę całego zespołu, postępuj zgodnie z instrukcją serwisową danego modelu.
Gdzie znajduje się lampka suszarki?
Może znajdować się na tylnej ścianie bębna, w górnej części otworu drzwi, w panelu przednim albo przy wsporniku bębna. Lokalizacja i sposób dostępu są zależne od konstrukcji, dlatego nie należy zdejmować paneli według instrukcji przeznaczonej dla innego modelu.
Jakie dane przesłać do doboru części?
Prześlij pełne oznaczenie z tabliczki znamionowej, zdjęcie uszkodzonego podświetlenia, numer widoczny na części oraz fotografie złącza i mocowania. W przypadku marek rozróżniających warianty sam skrócony model nie wystarcza do potwierdzenia zgodności.
