Części drzwiczek do suszarek bębnowych
Uchwyty, klamki i zawiasy do drzwiczek suszarek pomagają usunąć pęknięcia, luzy, opadanie oraz problemy z domykaniem drzwi. Przed zakupem porównaj sposób mocowania i pełne oznaczenie suszarki, ponieważ podobnie wyglądające elementy mogą różnić się stroną montażu, rozstawem otworów lub konstrukcją.
Co obejmuje ta kategoria
Uchwyt przenosi siłę potrzebną do otwarcia drzwiczek, a zawias utrzymuje ich ciężar i prowadzi ruch względem frontu suszarki. W zależności od konstrukcji można spotkać pojedynczy zawias, komplet zawiasu z płytką lub sworzniem, elementy mocujące oraz uchwyt montowany do zewnętrznej albo wewnętrznej części drzwi.
Zawias i uchwyt współpracują z pozostałymi elementami drzwi, ale ich uszkodzenie nie oznacza automatycznie awarii całych drzwiczek. Jeżeli pękł wyłącznie uchwyt, zwykle nie ma potrzeby kupowania kompletnych drzwi. Jeżeli drzwi opadły, przed zamówieniem zawiasu trzeba sprawdzić także jego mocowanie, ramkę i miejsce przykręcenia do obudowy.
Objaw a prawdopodobna przyczyna
| Objaw | Możliwe przyczyny | Co sprawdzić | Wniosek i następny krok |
| Uchwyt pękł, odłamał się albo obraca się luźno | Pęknięty uchwyt, wyłamane mocowanie, poluzowane śruby | Obejrzyj uchwyt od zewnętrznej i wewnętrznej strony drzwi. Sprawdź, czy śruby trzymają tworzywo, czy tylko obracają się w wyrwanym gnieździe | Jeśli uszkodzony jest sam uchwyt, dobierz uchwyt. Wyrwane mocowanie ramki może wymagać naprawy lub wymiany większego elementu |
| Drzwi opadają po otwarciu | Zużyty lub pęknięty zawias, wybity sworzeń, pęknięta płytka zawiasu | Unieś drzwi lekko do góry i sprawdź luz. Obejrzyj oś zawiasu oraz punkty mocowania | Wyraźny luz w zawiasie wskazuje na zużycie mechaniczne, ale przed zakupem sprawdź, czy nie pękła ramka drzwi |
| Drzwi ocierają o obudowę albo są przekrzywione | Zawias wygięty, poluzowane mocowanie, odkształcona ramka, suszarka ustawiona niestabilnie | Zamknij drzwi bez używania siły i sprawdź wielkość szczeliny na całym obwodzie. Porównaj położenie zawiasu z drugą stroną konstrukcji, jeżeli jest dostępna | Sama wymiana zawiasu nie pomoże, jeśli zdeformowana jest ramka lub korpus. Najpierw ustal, który element zmienił położenie |

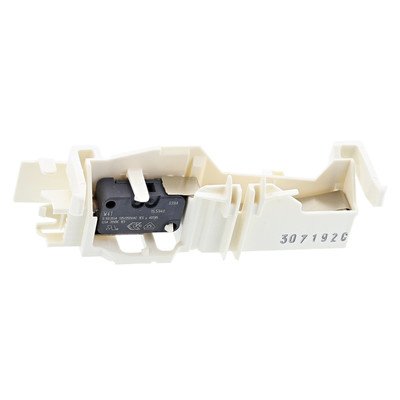

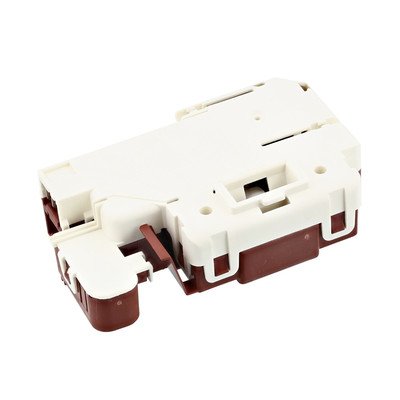

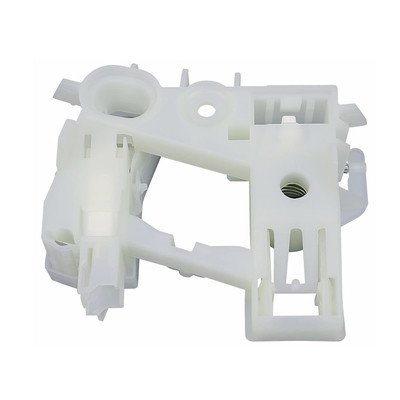

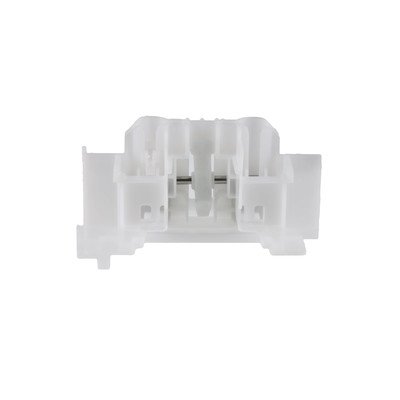

| Drzwi nie zatrzaskują się po naprawie zawiasu | Nieprawidłowe ustawienie drzwi, uszkodzony zaczep lub zatrzask, przesunięta ramka | Sprawdź, czy język zaczepu trafia w otwór zamka i czy drzwi dochodzą do końca bez dociskania | Jeżeli geometria drzwi jest prawidłowa, usterki szukaj w zaczepie, zatrzasku lub blokadzie, a nie w samym zawiasie |
| Uchwyt działa, ale drzwi wymagają dużej siły do otwarcia | Zablokowany zatrzask, uszkodzona sprężyna mechanizmu, przekoszone drzwi | Przy odłączonym urządzeniu poruszaj uchwytem i obserwuj, czy mechanizm zwalnia zaczep. Nie szarp za uchwyt | Nie wymieniaj uchwytu na próbę. Jeżeli uchwyt nie przenosi ruchu na zatrzask, problem może dotyczyć mechanizmu zamykania |
| Przy otwieraniu słychać skrzypienie lub trzaski | Luz na osi zawiasu, pęknięte tworzywo, ocierająca ramka | Otwieraj drzwi powoli i obserwuj miejsce powstawania dźwięku. Sprawdź, czy nie ma białych śladów naprężenia lub pęknięć plastiku | Dźwięk z zawiasu połączony z luzem przemawia za wymianą zawiasu. Nie smaruj elementu, jeśli producent nie przewiduje takiej czynności |

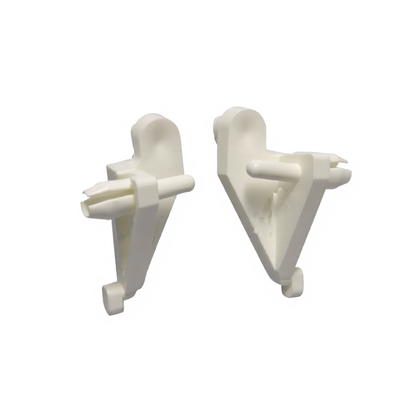

Jak rozpoznać uszkodzenie zawiasu
Najbardziej miarodajne są oględziny połączone ze sprawdzeniem luzu. Przy odłączonej od zasilania suszarce otwórz drzwi i podeprzyj je od spodu. Delikatnie unieś ich zewnętrzną krawędź. Niewielki ruch może wynikać z konstrukcji, ale wyraźne opadanie, przesuwanie się drzwi względem korpusu lub stukanie w punkcie zawiasu wymaga dalszej kontroli.
Sprawdź kolejno:
- czy korpus zawiasu nie jest pęknięty lub wygięty;

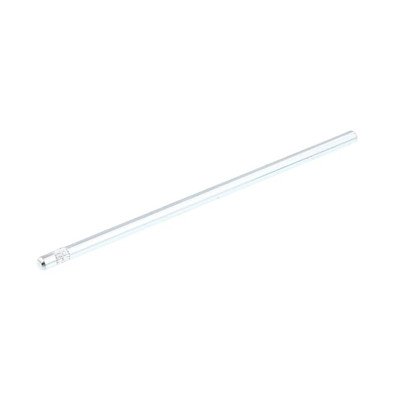

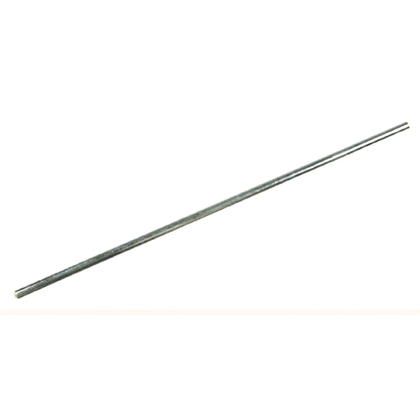

- czy sworzeń albo tuleja nie są wytarte;
- czy śruby mocujące są dokręcone i nie obracają się w uszkodzonym gnieździe;
- czy ramka drzwi nie ma pęknięć przy zawiasie;
- czy drzwi po zamknięciu równomiernie przylegają do obudowy;
- czy zaczep zamka znajduje się naprzeciw zatrzasku.
Jeżeli po dokręceniu mocowania drzwi nadal opadają, samo dokręcanie nie jest naprawą. Wytarty zawias, sworzeń lub pęknięta płytka powinny zostać wymienione. Nie prostuj elementu na siłę, ponieważ zmiana jego geometrii może spowodować naprężenia ramki i problemy z zamykaniem.
Uchwyt, zawias czy kompletny element drzwi?

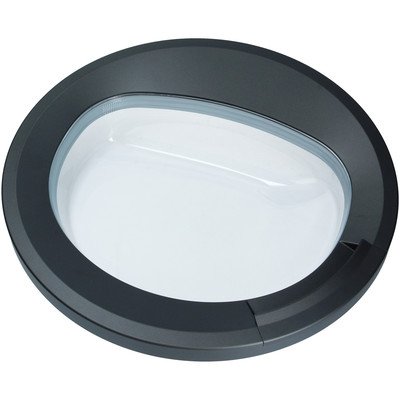

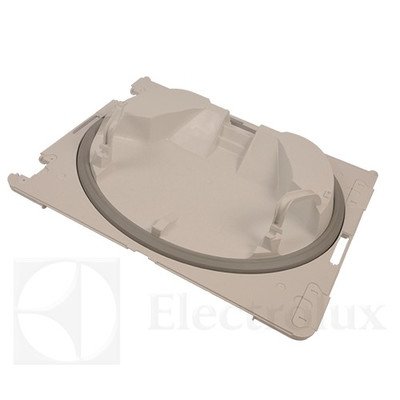

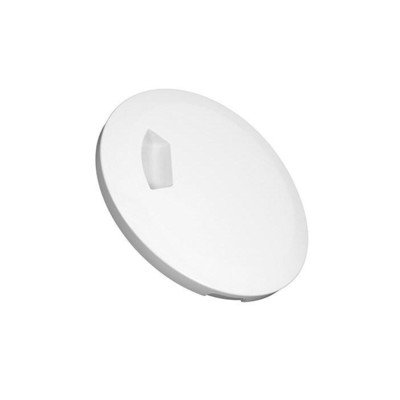

Pęknięty uchwyt można zwykle wymienić oddzielnie, jeśli jego mocowania w ramce są całe. Jeżeli śruby wyrwały fragment tworzywa, nowy uchwyt może nie zapewnić trwałego połączenia. Wtedy trzeba sprawdzić dostępność ramki wewnętrznej, zewnętrznej lub kompletnych drzwi dla konkretnego wariantu suszarki.
Przy opadaniu drzwi nie zakładaj od razu, że uszkodzony jest zawias. Podobny efekt daje:
- pęknięta ramka drzwi;
- poluzowana płytka mocująca;
- wyrobiona tuleja lub sworzeń;
- odkształcone miejsce mocowania w korpusie;
- przeciążanie otwartych drzwi albo podpieranie się na nich.

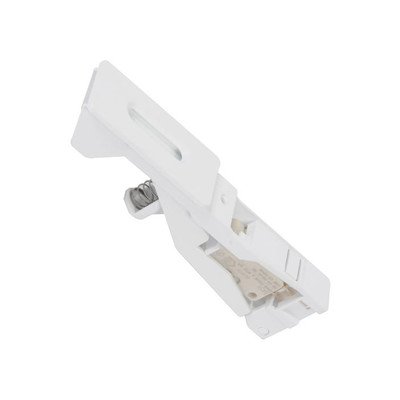

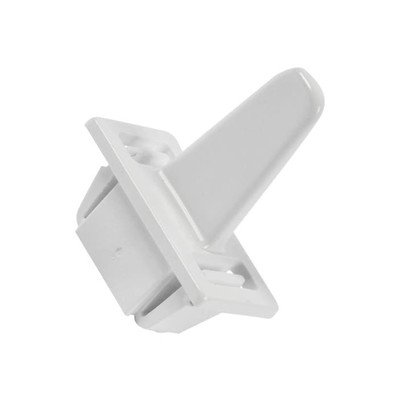

Zamek lub zatrzask może powodować problem z domykaniem, ale nie naprawi przekoszenia drzwi. Z kolei uszkodzony elektryczny czujnik lub przełącznik drzwi może uniemożliwiać rozpoczęcie programu mimo prawidłowego położenia drzwi. W takim przypadku wymiana uchwytu albo zawiasu nie usunie przyczyny braku startu.
Dostęp do części i wymiana
W wielu suszarkach uchwyt jest przykręcony od wewnętrznej strony drzwi. Dostęp może wymagać zdjęcia wewnętrznej ramki, odkręcenia osłon albo ostrożnego rozdzielenia części drzwi. Nie podważaj szyby ani elementów zatrzaskowych metalowym narzędziem w miejscu, w którym można uszkodzić krawędź ramki.
Typowa kolejność wymiany uchwytu wygląda następująco:
- Odłącz suszarkę od zasilania i opróżnij przestrzeń wokół urządzenia.
- Otwórz drzwi i sprawdź, czy śruby uchwytu są dostępne od strony wewnętrznej.
- Zrób zdjęcie położenia uchwytu, zaczepów i elementów sprężynujących.
- Odkręć mocowanie, podtrzymując uchwyt, aby nie spadł i nie uszkodził ramki.
- Porównaj nowy element ze starym: kształt, punkty mocowania, stronę montażu i sposób pracy zatrzasku.
- Zamontuj uchwyt bez przekrzywiania i dokręć śruby z wyczuciem, bez zgniatania tworzywa.
- Przed podłączeniem urządzenia sprawdź kilka razy płynność otwierania i zamykania.
Wymiana zawiasu często wymaga zdjęcia całych drzwi. W konstrukcjach, w których drzwi są wsuwane na zaczepy zawiasu, należy je przytrzymać podczas odkręcania, a następnie unieść i zdjąć zgodnie z budową danego modelu. Połóż drzwi na miękkim, stabilnym podłożu, aby nie porysować szyby ani frontu.
Przy montażu zawiasu:
- nie przenoś ciężaru drzwi na pojedynczy niedokręcony zawias;
- zachowaj położenie płytek, tulei, sworzni i osłon;
- nie zamieniaj zawiasu lewego z prawym, jeśli katalog nie dopuszcza takiej zamiany;
- nie dokręcaj śrub w uszkodzonym gnieździe bez naprawy miejsca mocowania;
- po montażu sprawdź, czy drzwi nie ocierają i czy zaczep trafia w zatrzask;
- uruchom urządzenie dopiero po założeniu wszystkich osłon i elementów konstrukcyjnych.
Opisane czynności mechaniczne wykonuj po odłączeniu suszarki od zasilania. Jeśli konieczne jest zdejmowanie paneli zapewniających dostęp do przewodów, blokady drzwi lub modułu, prace powinien wykonywać technik z odpowiednim doświadczeniem i narzędziami.
Czy zawias można zmierzyć przed zakupem?
Pomiar może pomóc odrzucić oczywiście niepasujący element, ale nie potwierdza zgodności. Zmierz lub porównaj tylko cechy istotne dla konkretnej konstrukcji:
- rozstaw otworów mocujących;
- kształt płytki i korpusu zawiasu;
- średnicę oraz długość sworznia, jeśli występuje;
- stronę montażu;
- położenie osi względem płaszczyzny drzwi;
- sposób połączenia z ramką drzwi.
Podobny rozstaw otworów nie wystarcza, jeśli oś zawiasu znajduje się w innym miejscu. Również uchwyt o identycznym wyglądzie może mieć inne zaczepy, długość mocowania lub kąt pracy. Wymiary traktuj jako kontrolę pomocniczą, a nie zamiennik zgodności katalogowej.
Jak dobrać właściwą część
Najbezpieczniej rozpocząć od pełnych danych z tabliczki znamionowej suszarki. Skrócony model z obudowy lub nazwa handlowa urządzenia mogą nie identyfikować wariantu konstrukcyjnego.
Przy doborze przygotuj:
- markę i pełne oznaczenie modelu;
- numer produktu, kod serwisowy lub inne oznaczenie wymagane przez producenta;
- zdjęcie tabliczki znamionowej;
- zdjęcie uszkodzonego uchwytu albo zawiasu z obu stron;
- informację, po której stronie znajdują się zawiasy;
- wymiary i rozstaw mocowania, jeśli są podane w ofercie lub dokumentacji.
Dla wybranych marek potrzebne są dodatkowe identyfikatory: pełny PNC/Prod.No. w urządzeniach Electrolux, AEG i Zanussi, E-Nr z końcówką /xx w Bosch i Siemens, numer serwisowy w Whirlpool, Bauknecht, Indesit i Hotpoint, Product No. w Beko i Grundig, Product Code w LG oraz pełne oznaczenie z wariantem końcowym w Samsungu. W Amica przydatne są model, kod wyrobu i 14-cyfrowy numer fabryczny.
Nie wybieraj wyłącznie na podstawie zdjęcia. Przed zakupem porównaj numer części, mocowanie, stronę montażu i zgodność z pełnym oznaczeniem urządzenia. Jeśli danych jest za mało, prześlij zdjęcie tabliczki znamionowej oraz uszkodzonego elementu do weryfikacji zamiast zamawiać część na próbę.
Jak uniknąć ponownego uszkodzenia
Nie opieraj ciężaru ciała na otwartych drzwiach i nie wieszaj na uchwycie mokrego prania. Zamykaj drzwi bez trzaskania i nie dociskaj ich, gdy ubranie lub element ramki znajduje się na torze zatrzasku. Przy każdym czyszczeniu sprawdź, czy uchwyt nie ma luzu, a drzwi nie zaczynają opadać. Wczesne wykrycie luzu pozwala uniknąć pęknięcia ramki i uszkodzenia zatrzasku.
FAQ
Czy luźny uchwyt oznacza, że trzeba wymienić całe drzwi?
Nie. Jeżeli pękł lub poluzował się sam uchwyt, a ramka i jego punkty mocowania są całe, zwykle można wymienić tylko klamkę. Gdy wyrwane zostały fragmenty ramki, trzeba dobrać większy element albo kompletne drzwi.
Dlaczego drzwi opadają po wymianie zawiasu?
Przyczyną może być odwrotnie zamontowany lub niewłaściwy wariant zawiasu, uszkodzona ramka, luźna płytka mocująca albo wyrobiony sworzeń. Sprawdź geometrię drzwi i mocowania, zanim ponownie zamówisz część.
Czy można dobrać zawias po rozstawie śrub?
Rozstaw śrub jest tylko jednym z parametrów. Liczą się także strona montażu, kształt płytki, położenie osi, grubość elementu i sposób połączenia z ramką. Zgodność należy potwierdzić dla pełnego modelu suszarki.
Suszarka nie startuje, ale drzwi wyglądają na zamknięte. Czy winny jest uchwyt?
Niekoniecznie. Przyczyną może być zatrzask, zaczep, elektryczny przełącznik drzwi, przewody albo moduł sterujący. Najpierw sprawdź, czy drzwi mechanicznie dochodzą do końca i czy zaczep prawidłowo uruchamia mechanizm. Testy elektryczne wykonuj po odłączeniu zasilania i zgodnie z dokumentacją konkretnego modelu.
Czy po wymianie zawiasu trzeba regulować drzwi?
W wielu konstrukcjach nie ma osobnej regulacji, ale drzwi muszą zostać prawidłowo osadzone na mocowaniu. Po montażu sprawdź równą szczelinę, brak ocierania, płynne zamykanie i prawidłowe trafienie zaczepu w zatrzask.
Jakie zdjęcia przygotować do doboru uchwytu lub zawiasu?
Najbardziej pomocne są zdjęcia tabliczki znamionowej, całych drzwi, uszkodzonego elementu z obu stron oraz miejsca jego mocowania. Warto sfotografować także oznaczenie wybite lub nadrukowane na części.
