Wyświetlacze do suszarek
Wyświetlacze do suszarek obejmują płytki, moduły interfejsu i zespoły panelu sterowania odpowiadające za wskazania oraz obsługę urządzenia. Ciemny ekran lub brak reakcji nie zawsze oznacza uszkodzenie samego wyświetlacza, dlatego część dobieraj po pełnym oznaczeniu suszarki, a nie tylko po wyglądzie elementu.
Jaką część obejmuje ta kategoria?

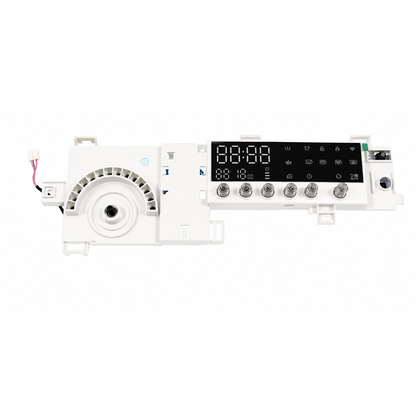

W suszarkach wyświetlacz może występować jako osobna płytka, moduł interfejsu użytkownika, panel z przyciskami albo kompletny zespół sterujący. W zależności od konstrukcji panel prezentuje program, czas, temperaturę, komunikaty i kody alarmowe, a jednocześnie przekazuje do modułu głównego polecenia z przycisków, pokrętła lub ekranu dotykowego.
Nie należy utożsamiać każdej części z całym modułem głównym. W jednym modelu uszkodzeniu może ulec płytka wyświetlacza, w innym panel użytkownika z elektroniką, a w jeszcze innym moduł główny zasilający i komunikujący się z panelem. Nazwa handlowa części może nie oddawać dokładnego podziału zastosowanego przez producenta.
Objawy uszkodzenia wyświetlacza lub panelu
Na problem z elementem tej kategorii mogą wskazywać:
- całkowicie ciemny ekran i brak kontrolek po włączeniu suszarki;
- wyświetlanie tylko części segmentów, migotanie albo zanik wskazań po rozgrzaniu urządzenia;
- przyciski, dotyk lub pokrętło nie reagują mimo obecności zasilania;
- samoczynne zmiany programu, wielokrotne sygnały dźwiękowe lub przypadkowe aktywowanie funkcji;
- komunikat albo kod błędu pojawiający się po zaniku komunikacji między panelem i modułem głównym;
- suszarka działa, ale nie można odczytać czasu, temperatury lub stanu programu;
- ekran działa po poruszeniu panelem albo po ponownym podłączeniu zasilania.
Sam objaw nie potwierdza jeszcze uszkodzenia wyświetlacza. Ciemny panel może być skutkiem braku zasilania całego urządzenia, przerwy w przewodzie, luźnego złącza, awarii modułu głównego, uszkodzonego zasilacza na płytce albo niezgodności modułu z elektroniką suszarki.
Diagnostyka: od objawu do właściwej części
Gdy nie świeci się nic
Najpierw sprawdź gniazdo, przewód zasilający, zabezpieczenie instalacji i ewentualny filtr przeciwzakłóceniowy. Jeżeli suszarka nie daje żadnych oznak życia, wymiana samego wyświetlacza może nie przynieść rezultatu.
Jeżeli urządzenie ma zasilanie, ale panel pozostaje ciemny, odłącz suszarkę od sieci i skontroluj dostępne złącza między modułem głównym a panelem. Szukaj niedopiętej wtyczki, nadpalonych styków, śladów wilgoci, pękniętej taśmy lub przewodu przygniecionego przez obudowę. Połączenie może wyglądać poprawnie z zewnątrz, a mimo to mieć przerwę na zacisku.
W modelach, dla których producent przewiduje taki test, należy sprawdzić napięcia zasilające panel zgodnie ze schematem serwisowym. Nie stosuj wartości z innej suszarki. Jeżeli zasilanie dociera do interfejsu, a panel nadal nie uruchamia się, podejrzenie kieruje się na płytkę lub kompletny zespół wyświetlacza. Jeżeli zasilania brakuje, problem pozostaje po stronie modułu głównego, przewodów albo obwodu zasilającego.
Gdy część ekranu działa, ale wskazania są niepełne
Sprawdź, czy problem dotyczy zawsze tych samych segmentów i czy zmienia się po poruszeniu panelem. Stały zanik segmentów, przebarwienia lub uszkodzenie ciekłokrystalicznego pola częściej wskazują na panel lub płytkę wyświetlacza. Zmiany zależne od temperatury i nacisku mogą wskazywać na pęknięte luty, taśmę lub złącze.
Jeżeli przyciski działają, a ekran pokazuje błędne znaki, nie zakładaj automatycznie awarii samego pola wyświetlacza. Przyczyną może być niezgodna wersja elektroniki, błąd komunikacji albo uszkodzenie modułu głównego.
Gdy przyciski nie reagują
Sprawdź, czy nie jest aktywna blokada rodzicielska, czy panel nie jest zabrudzony lub zawilgocony oraz czy problem dotyczy wszystkich przycisków, czy tylko jednego. Pojedynczy niedziałający przycisk może oznaczać uszkodzenie klawiatury, membrany, mikrostyku albo fragmentu ścieżki. Brak reakcji całego panelu częściej wymaga sprawdzenia zasilania, komunikacji i modułu interfejsu.
Jeżeli suszarka przechodzi do programu, ale nie przyjmuje części poleceń, test przycisków w trybie serwisowym może pomóc odróżnić problem panelu od problemu modułu głównego. Procedura wejścia do trybu diagnostycznego jest zależna od marki i modelu; nie należy stosować kombinacji przycisków znalezionej dla innego urządzenia.
Gdy pojawia się kod błędu
Kod należy interpretować wyłącznie w zakresie konkretnej rodziny urządzeń. Przykładowo, w wybranej rodzinie urządzeń Electrolux kody E91 dotyczą błędu komunikacji między interfejsem użytkownika a płytką główną, a E92 oznacza niezgodność protokołu. W niektórych wersjach występują także kody ED1 i ED6 związane z komunikacją między płytkami. W dokumentacji innych modeli te same oznaczenia mogą nie występować albo mieć inne znaczenie.
W wybranych suszarkach Whirlpool kody F6E1 i F6E2 są opisane jako błąd komunikacji HMI/ACU, czyli między interfejsem użytkownika a modułem sterującym. Dokumentacja zaleca w takim przypadku sprawdzenie wiązki, połączeń oraz zasilania, a dopiero potem ocenę HMI i ACU. Nie jest to automatyczne wskazanie wyświetlacza do wymiany.
| Objaw lub kod | Możliwe przyczyny | Co sprawdzić | Co oznacza wynik |
| Ciemny wyświetlacz i brak kontrolek | Brak zasilania, przewód, moduł główny, panel użytkownika | Gniazdo, przewód, bezpieczniki, złącza i zasilanie zgodnie ze schematem | Brak zasilania wyklucza potwierdzenie awarii samego panelu; obecne zasilanie kieruje uwagę na interfejs lub jego połączenia |
| Wyświetlacz działa, ale przyciski nie | Klawiatura, membrana, mikrostyki, taśma, elektronika interfejsu | Test każdego przycisku i oględziny panelu | Problem pojedynczego przycisku nie oznacza konieczności wymiany całego modułu |
| E91 w wybranej rodzinie Electrolux | Przewody, płytka główna, płytka interfejsu użytkownika | Złącza i wiązkę między płytkami, a następnie części zgodnie z instrukcją serwisową | Kod wskazuje obszar komunikacji, nie konkretną część do kupienia |
| E92 w wybranej rodzinie Electrolux | Niezgodność protokołu lub wersji współpracujących płytek | Oznaczenia obu modułów i zgodność z modelem | Sama wymiana wyświetlacza może nie usunąć problemu, jeśli moduły nie tworzą właściwej pary |
| ED1 lub ED6 w wybranej rodzinie Electrolux | Problem komunikacji między płytkami sterującymi | Wiązkę, złącza oraz zgodność płytek z urządzeniem | Kod wyznacza obszar diagnostyki, ale nie rozstrzyga, który moduł jest uszkodzony |
| F6E1 lub F6E2 w wybranych suszarkach Whirlpool | Brak komunikacji HMI z ACU, wiązka, złącza, zasilanie albo jeden z modułów | Odłączone zasilanie, ciągłość wiązki, osadzenie złączy i zasilania według arkusza serwisowego | Kod wskazuje problem komunikacji, nie rozstrzyga samodzielnie, czy wymienić HMI, ACU czy wiązkę |
Pomiar miernikiem — kiedy ma sens
Pomiar ciągłości przewodu wykonuj przy odłączonej suszarce i odłączonych wtyczkach badanego obwodu. Sprawdzaj każdy tor wiązki od jednego końca do drugiego, a następnie poruszaj przewodem w pobliżu złączy. Wynik wskazujący przerwę uzasadnia naprawę lub wymianę wiązki, ale prawidłowa ciągłość nie potwierdza jeszcze poprawnej komunikacji pod obciążeniem.
Pomiar napięcia zasilającego panel może być miarodajny tylko wtedy, gdy znasz punkty pomiarowe i wartość właściwą dla konkretnego modelu. Wykonanie pomiaru przy podłączonym napięciu sieciowym wymaga odpowiednich kwalifikacji, przyrządu pomiarowego i zabezpieczenia przed przypadkowym zwarciem. Nie mierz przypadkowych pinów według opisu innej wersji suszarki.
Rezystancja elementów na płytce, kondensatorów lub rezystorów może pomóc w naprawie elektroniki, ale pomiar elementu w układzie bywa zafałszowany przez równoległe ścieżki i inne podzespoły. Wynik odbiegający od oznaczenia wymaga odłączenia jednej strony elementu lub zastosowania procedury producenta. Sam pomiar omomierzem nie potwierdza sprawności procesora, zasilacza ani komunikacji między płytkami.
Czynności przy otwartej obudowie, pomiary elektryczne oraz prace przy obwodach pod napięciem wymagają doświadczenia, odpowiednich narzędzi i kwalifikacji. Osoba bez przygotowania nie powinna zasilać wymontowanego modułu ani wykonywać pomiarów na żywej suszarce.
Dostęp do wyświetlacza i wymiana
Panel sterowania znajduje się zwykle w górnej lub przedniej części suszarki, za panelem użytkownika. W zależności od konstrukcji dostęp uzyskuje się po zdjęciu blatu, odkręceniu panelu przedniego albo zwolnieniu zatrzasków od wewnętrznej strony konsoli. Nie jest to identyczne we wszystkich modelach.
Przed demontażem:
- odłącz wtyczkę i odczekaj, aż elementy zasilacza rozładują się zgodnie z procedurą serwisową;
- wykonaj zdjęcia położenia przewodów i złączy;
- oznacz wtyczki, jeżeli mają podobny kształt;
- odłącz taśmy i wiązki za obudowę złącza, a nie za przewody;
- sprawdź, czy panel nie jest dodatkowo mocowany zatrzaskami lub elementami pokrętła.
Po zdjęciu osłony obejrzyj płytkę pod kątem nadpaleń, pękniętych lutów, śladów wilgoci i uszkodzeń mechanicznych. Nie wymieniaj panelu bez sprawdzenia, czy przyczyna nie leży w przewodzie lub module głównym. W przypadku części dostarczanej jako nieskonfigurowany moduł konieczne może być kodowanie, konfiguracja albo zastosowanie właściwego oprogramowania — zależy to od producenta i wariantu urządzenia.
Po montażu ułóż przewody w oryginalnych prowadnicach, zamontuj wszystkie osłony i dopiero wtedy podłącz urządzenie. Sprawdź uruchomienie, działanie przycisków, czytelność wszystkich segmentów, wybór programu oraz komunikację z modułem głównym. Jeżeli pojawi się kod błędu, zapisz go przed kasowaniem i odnieś do dokumentacji właściwego modelu.
Jak dobrać właściwy wyświetlacz do suszarki?
Najpewniejszą podstawą doboru jest pełne oznaczenie z tabliczki znamionowej oraz numer części odczytany ze starego modułu. Skrócony model lub nazwa serii mogą obejmować kilka wersji z innym panelem, oprogramowaniem, układem złączy albo kolorem i typem wyświetlacza.
Przy doborze porównaj:
- pełny model i wariant urządzenia;
- numer serwisowy, Product No., PNC, E-Nr, Service No. albo Product Code — zależnie od marki;
- numer części producenta i oznaczenia rewizji płytki;
- liczbę oraz typ złączy, sposób mocowania i kształt panelu;
- wersję oprogramowania lub informację, czy moduł jest skonfigurowany;
- stronę montażu, kolor i układ przycisków, jeśli występują różne wykonania.
Dla przykładu: Electrolux, AEG i Zanussi wymagają pełnego PNC / Prod.No.; Bosch i Siemens pełnego E-Nr z końcówką /xx; Whirlpool, Bauknecht, Indesit i Hotpoint numeru serwisowego; Amica modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego. Dla pozostałych marek należy podać oznaczenia wymagane przez producenta, między innymi Product No., Product Code, Art. No. lub pełny wariant modelu.
Identyczne złącze albo podobny wygląd nie gwarantują zgodności. Panel może mieć inną mapę przycisków, wersję komunikacji, konfigurację programu lub parametry zasilania. Przed zakupem odczytaj wszystkie dane z tabliczki znamionowej i, jeśli to potrzebne, sfotografuj etykietę oraz obie strony starej płytki.
FAQ
Czy ciemny wyświetlacz oznacza jego uszkodzenie?
Nie. Przyczyną może być brak zasilania suszarki, uszkodzony przewód, złącze, moduł główny albo obwód zasilający panel. Wyświetlacz można uznać za podejrzany dopiero po sprawdzeniu zasilania i komunikacji zgodnie z dokumentacją modelu.
Czy można kupić wyświetlacz tylko po nazwie suszarki?
Nie zawsze. Jedna nazwa modelu może występować w kilku wariantach. Do bezpiecznego doboru potrzebne są pełne oznaczenia z tabliczki znamionowej, a przy elektronice także numer części i wersja płytki.
Czy wymiana wyświetlacza wymaga programowania?
Zależy to od konstrukcji. Sama płytka interfejsu może być gotowa do montażu, ale kompletny moduł sterujący może wymagać konfiguracji lub oprogramowania. Informację trzeba potwierdzić dla konkretnego numeru części i modelu.
Co zrobić, gdy działają przyciski, ale ekran pokazuje błędne znaki?
Sprawdź złącza, taśmę i ślady uszkodzeń na płytce. Jeżeli połączenia są prawidłowe, przyczyną może być wyświetlacz, elektronika panelu, moduł główny albo niezgodna wersja oprogramowania. Nie wymieniaj części wyłącznie na podstawie jednego objawu.
Czy kod błędu wskazuje konkretny wyświetlacz do kupienia?
Nie. Kod zwykle wskazuje obszar problemu, na przykład komunikację, zasilanie lub konfigurację. Dopiero pomiar, oględziny i procedura serwisowa dla właściwej rodziny urządzeń pozwalają ustalić, czy wymienić panel, wiązkę, moduł główny czy inną część.
Jakie dane przygotować do doboru części?
Przygotuj zdjęcie tabliczki znamionowej z pełnym oznaczeniem urządzenia, numer starej części oraz zdjęcia złączy i panelu. Nie zasłaniaj końcówek modelu, numeru serwisowego ani oznaczeń rewizji.
