Zabezpieczenia do suszarek
Zabezpieczenia do suszarek obejmują między innymi termostaty, bezpieczniki termiczne, ograniczniki temperatury i blokady drzwi. Ich uszkodzenie może powodować brak startu, przerywanie programu lub brak grzania. Przed zakupem sprawdź objaw, sposób działania elementu i pełne oznaczenie suszarki.
Jakie zabezpieczenia znajdują się w suszarce?
W suszarce może pracować kilka elementów ochronnych, które pełnią różne funkcje. Nie należy utożsamiać ich wszystkich z termostatem ani zakładać, że ten sam objaw oznacza awarię tej samej części.

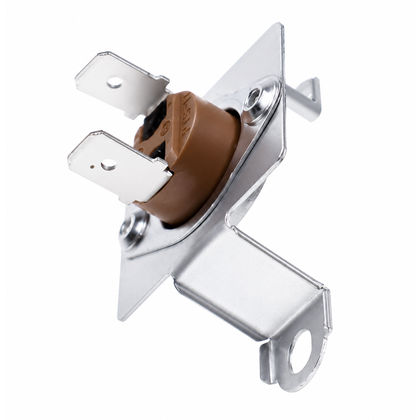

- Bezpiecznik termiczny – zwykle jednorazowo odłącza obwód po przekroczeniu określonej temperatury. Po zadziałaniu nie wraca do pracy po ostygnięciu.
- Termostat zabezpieczający lub ogranicznik temperatury – rozłącza obwód grzania albo silnika po przegrzaniu. W zależności od konstrukcji może być samoczynny lub wymagać wymiany po zadziałaniu.
- Termostat wysokiej temperatury – ogranicza temperaturę w zespole grzałki lub kanale powietrznym. Jego otwarcie może być skutkiem przegrzewania, a nie pierwotną przyczyną usterki.
- Czujnik NTC – mierzy temperaturę i przekazuje informację do modułu. Nie jest bezpiecznikiem, ale jego błędny odczyt może uruchomić ochronę albo zablokować grzanie.
- Blokada lub wyłącznik drzwi – nie pozwala uruchomić silnika i grzania przy otwartych drzwiach. Uszkodzeniu może ulec sam mechanizm, mikroprzełącznik, zaczep albo przewody.
- Wyłącznik przeciążeniowy lub zabezpieczenie silnika – może przerwać pracę napędu, gdy silnik jest przeciążony, zablokowany albo nadmiernie się nagrzewa.
Dokładny zestaw zabezpieczeń zależy od typu suszarki, sposobu grzania i konkretnego modelu. Suszarki kondensacyjne, z pompą ciepła, elektryczne oraz pralko-suszarki mogą mieć odmienne układy ochronne.
Objaw nie wskazuje jeszcze konkretnej części
Suszarka nie uruchamia się
Najpierw rozdziel dwa przypadki: całkowity brak reakcji oraz sytuację, w której panel działa, ale po naciśnięciu Start nie rusza silnik.
Przy całkowitym braku reakcji sprawdź zasilanie, przewód, filtr przeciwzakłóceniowy i główny wyłącznik. Jeżeli wyświetlacz działa, ale bęben nie rusza, przyczyną może być blokada drzwi, wyłącznik drzwi, zerwany pasek, wyłącznik paska, przeciążenie silnika lub bezpiecznik włączony szeregowo z obwodem napędu.
Niektóre zabezpieczenia silnika przerywają obwód dopiero po rozgrzaniu. Jeżeli suszarka po przerwie ponownie startuje, a po kilku minutach zatrzymuje się, trzeba sprawdzić obciążenie bębna, opory toczenia, pasek, wentylator i drożność przepływu powietrza. Sama wymiana zabezpieczenia może tylko odsunąć problem.
Suszarka obraca bęben, ale nie grzeje
Brak ciepłego powietrza może wynikać z przerwy w obwodzie grzałki, przepalonego bezpiecznika termicznego, otwartego termostatu, uszkodzonego NTC, przekaźnika modułu, przewodu lub ograniczonego przepływu powietrza. W modelach z pompą ciepła trzeba dodatkowo uwzględnić sprężarkę, wentylatory i układ czynnika chłodniczego.
Przed zakupem termostatu lub bezpiecznika oczyść filtry i sprawdź kanały powietrzne oraz skraplacz, jeżeli konstrukcja pozwala na jego czyszczenie. Zablokowany przepływ podnosi temperaturę i może doprowadzić do zadziałania zabezpieczenia. Jeśli bezpiecznik termiczny ponownie przepala się po wymianie, nie wolno zastępować go przewodem ani montować elementu o wyższej temperaturze zadziałania.
Suszarka przegrzewa się albo przerywa program
Zbyt gorąca obudowa, zapach przegrzanej izolacji, zatrzymywanie programu po rozgrzaniu lub samoczynny powrót do pracy po ostygnięciu wskazują na problem wymagający szybkiej kontroli. Możliwe przyczyny to zabrudzony filtr, niedrożny kanał, niesprawny wentylator, uszkodzony termostat, błędny odczyt NTC, zwarcie grzałki do obudowy albo nieprawidłowe sterowanie przekaźnikiem.
W suszarce z pompą ciepła nie należy zakładać, że każdy problem z temperaturą powoduje termostat. Czujniki temperatury, wentylator i obieg powietrza mogą powodować podobne zachowanie. Kod błędu zawęża obszar poszukiwań, ale nie jest automatycznym wskazaniem części do wymiany.
Suszarka nie rozpoczyna programu przy zamkniętych drzwiach
Sprawdź, czy drzwi dociskają zaczep i czy nie ma odkształcenia zawiasu, pęknięcia języka lub luzu na obudowie. Następnie można sprawdzić wyłącznik drzwi po odłączeniu zasilania. W stanie odpowiadającym zamkniętym drzwiom styki powinny zmienić stan zgodnie ze schematem urządzenia.
Sam pomiar ciągłości nie rozstrzyga, czy blokada działa pod obciążeniem ani czy mechanizm prawidłowo przesuwa element przełączający. Nie uruchamiaj suszarki z trwale zmostkowaną blokadą. Taki test omija zabezpieczenie użytkownika i może doprowadzić do pracy silnika lub grzałki przy otwartych drzwiach.
Jak sprawdzić zabezpieczenie miernikiem?
Przed pomiarem odłącz suszarkę od zasilania, odczekaj aż ostygnie i zapewnij dostęp do badanego elementu. Wtyczka wyjęta z gniazda nie zastępuje innych czynności bezpieczeństwa, jeżeli konstrukcja obejmuje kondensatory, instalację gazową albo elementy, które mogą być gorące.
- Zrób zdjęcie połączeń i oznacz przewody przed ich odłączeniem.
- Odłącz co najmniej jeden przewód od badanego elementu, aby nie mierzyć równolegle całego obwodu.
- Ustaw miernik na ciągłość albo najniższy zakres rezystancji.
- Zmierz element między jego zaciskami.
- Porównaj wynik z dokumentacją konkretnego modelu i zasadą działania podzespołu.
Dla bezpiecznika termicznego lub termostatu, który w temperaturze pokojowej powinien przewodzić, wynik oznaczający przerwę sugeruje zadziałanie albo uszkodzenie. Nie oznacza jednak, że znaleziono pierwotną przyczynę. Trzeba sprawdzić także przepływ powietrza, grzałkę, wentylator, przewody i sposób sterowania.
Wartość bliska zeru może być prawidłowa dla zamkniętego styku zabezpieczenia, ale nie potwierdza prawidłowej temperatury zadziałania. Element może mieć zużyte styki, reagować przy niewłaściwej temperaturze albo rozłączać się dopiero po rozgrzaniu. Z tego powodu podstawowy pomiar na zimno nie zastępuje procedury serwisowej.
Czujnik NTC należy sprawdzać według tabeli rezystancji właściwej dla danego modelu i temperatury pomiaru. Nie wolno przenosić wartości z jednego modelu na całą kategorię. W praktycznym teście rezystancja NTC powinna zmieniać się wraz z temperaturą zgodnie z charakterystyką producenta; stała przerwa, zwarcie albo wynik wyraźnie poza tabelą wskazują na czujnik lub jego przewody.
Gdzie znajduje się część i jak uzyskać dostęp?
Położenie zabezpieczenia zależy od konstrukcji suszarki:
- bezpiecznik termiczny i termostaty często znajdują się przy grzałce, obudowie wentylatora, kanale wylotowym albo zespole przepływu powietrza;
- NTC może być zamocowany przy kanale powietrza, grzałce, wymienniku lub w pobliżu bębna;
- blokada drzwi znajduje się za przednim panelem, przy zamku drzwi;
- wyłączniki przeciążeniowe i zabezpieczenia silnika mogą być częścią silnika albo osobnym elementem obwodu.
W jednych modelach dostęp uzyskuje się po zdjęciu górnego blatu i przedniego panelu, w innych po demontażu tylnej osłony, kanału powietrznego lub elementów otaczających bęben. Nie należy przenosić kolejności demontażu z innej marki bez sprawdzenia instrukcji serwisowej konkretnej suszarki.
Przy wymianie:
- odłącz zasilanie i zabezpiecz urządzenie przed przypadkowym uruchomieniem;
- oznacz przewody oraz położenie uchwytów i osłon;
- nie ciągnij za przewody, tylko za korpus złącza;
- sprawdź, czy zaciski nie są nadpalone, luźne lub skorodowane;
- zamontuj element w tej samej pozycji i z takim samym kontaktem z chronionym układem;
- załóż wszystkie osłony przed próbą pracy;
- po naprawie sprawdź, czy bęben obraca się prawidłowo, powietrze przepływa bez przeszkód i urządzenie nie przegrzewa się.
Prace przy obwodach pod napięciem, pomiary napięcia sieciowego, elementy wysokotemperaturowe oraz suszarki gazowe wymagają doświadczenia, właściwych przyrządów i odpowiednich kwalifikacji. Diagnostykę pod napięciem oraz ingerencję w układ gazowy powinien wykonywać wykwalifikowany serwisant. Szczelności gazu nie sprawdza się płomieniem.
Jak dobrać właściwe zabezpieczenie do suszarki?
Nie dobieraj części wyłącznie po kształcie, liczbie przewodów albo temperaturze nadrukowanej na podobnym elemencie. Istotne są między innymi: typ zabezpieczenia, temperatura zadziałania i powrotu, prąd znamionowy, rodzaj styku, sposób mocowania, długość przewodów, wtyczka oraz miejsce pracy w urządzeniu.
Podaj pełne dane z tabliczki znamionowej:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC / Prod.No.;
- Bosch, Siemens: pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85;
- Beko, Grundig: model i Product No.;
- LG: model i Product Code;
- Gorenje, Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model wraz z wariantem końcowym, na przykład /0000.
Przydatne jest także zdjęcie starego elementu z widocznym nadrukiem, uchwytami i złączem. W przypadku bezpiecznika lub termostatu odczytaj oznaczenie temperatury i prądu, ale traktuj je jako dane pomocnicze — zgodność z konkretnym modelem ma pierwszeństwo.
Jeśli suszarka ma blokadę drzwi, porównaj również położenie zaczepu, kierunek montażu i układ styków. Identyczne złącze nie gwarantuje identycznej funkcji. W przypadku modułów lub elementów współpracujących z elektroniką może być potrzebna konfiguracja właściwa dla danego wariantu; nie zakładaj jej ani nie wykluczaj bez dokumentacji.
Kiedy nie wymieniać zabezpieczenia na próbę?
Nie wymieniaj kilku części jednocześnie bez rozpoznania przyczyny. Jeżeli termostat jest otwarty, a kanał powietrzny zatkany, nowy termostat może zadziałać ponownie. Jeżeli blokada drzwi ma prawidłowe styki, problem może znajdować się w zaczepie, wiązce lub module. Jeżeli NTC ma prawidłową rezystancję, trzeba sprawdzić przewody i wejście modułu zamiast kupować kolejny czujnik.
Nie mostkuj bezpieczników, termostatów ani blokad drzwi. Nie montuj elementu o wyższej temperaturze zadziałania tylko dlatego, że pasuje mechanicznie. Zabezpieczenie jest częścią obwodu ochronnego, a jego parametry wynikają z konstrukcji suszarki.
FAQ
Czy przepalony bezpiecznik termiczny zawsze oznacza uszkodzenie grzałki?
Nie. Przyczyną może być również ograniczony przepływ powietrza, zabrudzony filtr, zablokowany wentylator, niesprawny termostat, uszkodzony czujnik temperatury albo problem ze sterowaniem. Po wymianie trzeba usunąć przyczynę przegrzania.
Czy termostat i bezpiecznik termiczny to ta sama część?
Nie. Bezpiecznik termiczny jest zwykle elementem jednorazowym, natomiast termostat może rozłączać i ponownie załączać obwód albo działać jako ogranicznik wymagający wymiany. Ich wygląd może być podobny, dlatego decydują oznaczenia i dokumentacja modelu.
Czy pomiar ciągłości potwierdza sprawność termostatu?
Potwierdza tylko stan styku w chwili pomiaru i przy aktualnej temperaturze. Nie sprawdza temperatury zadziałania, zachowania po rozgrzaniu ani poprawności pracy w całym obwodzie.
Suszarka nie startuje, ale blokada drzwi ma przejście. Co jeszcze sprawdzić?
Sprawdź mechaniczne położenie zaczepu, zmianę stanu styków podczas zamykania, wiązkę przewodów, pasek, wyłącznik przeciążeniowy, zasilanie modułu i ewentualny bezpiecznik obwodu silnika. Prawidłowe przejście na samym elemencie nie wyklucza przerwy w przewodach.
Czy można dobrać zabezpieczenie tylko po modelu suszarki?
Skrócony model może nie identyfikować wariantu technicznego. Do doboru przygotuj pełne oznaczenie wymagane przez producenta, a także zdjęcie starej części i jej nadruku. Samo podobieństwo wizualne nie gwarantuje zgodności.
