Części zamienne do żelazka 28Z023 Zelmer
Części do żelazka Zelmer 28Z023 dobieraj po pełnym oznaczeniu urządzenia oraz numerze wymontowanego elementu. Brak grzania nie musi oznaczać uszkodzenia stopy – podobny objaw powodują przewód, termostat, zabezpieczenie termiczne lub połączenia. Prawidłowa diagnostyka pozwala ustalić, czy potrzebny jest kompletny zespół stopy grzewczej, czy naprawa innego fragmentu obwodu.
Zelmer 28Z023 nie grzeje – od czego zacząć diagnostykę?
Zelmer 28Z023 jest żelazkiem parowym o mocy znamionowej 2400 W, wyposażonym w ceramiczną stopę, regulację temperatury, system antywapienny i funkcję samooczyszczania. Jeżeli po podłączeniu urządzenia stopa pozostaje zimna, nie należy od razu zamawiać kompletnego zespołu grzewczego. Grzałka, termostat, zabezpieczenie termiczne, przewód zasilający i połączenia tworzą jeden obwód – przerwa w dowolnym z tych miejsc może dawać podobny objaw.
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Żelazko jest całkowicie zimne, kontrolka nie świeci | przewód, wtyczka, zaciski, termostat, zabezpieczenie termiczne | oględziny przewodu i pomiary ciągłości kolejnych odcinków obwodu | przerwa wskazuje miejsce wymagające dalszej kontroli, ale nie wyjaśnia jeszcze przyczyny jej powstania |
| Kontrolka działa, lecz stopa nie grzeje | przerwana grzałka lub uszkodzone połączenie przy stopie | rezystancja grzałki po odłączeniu jej przewodów | brak ciągłości przemawia za uszkodzeniem zespołu grzewczego |
| Żelazko grzeje tylko przy poruszaniu przewodem | pęknięta żyła przy wtyczce albo wejściu przewodu do obudowy | ciągłość każdej żyły podczas delikatnego zginania przewodu | skaczący wynik oznacza połączenie niestabilne; urządzenia nie należy dalej używać |
| Stopa przegrzewa się albo nie reaguje na pokrętło | styki lub mechanizm termostatu, błędny montaż regulatora | działanie styków przy zmianie nastawy oraz stan mechanizmu dociskającego | termostat zwarty niezależnie od ustawienia może nie odłączać grzałki |
| Po krótkim nagrzaniu następuje trwały brak grzania | zabezpieczenie termiczne mogło zadziałać wskutek przegrzania | ciągłość zabezpieczenia i działanie termostatu | wymiana samego zabezpieczenia bez ustalenia przyczyny przegrzania może zakończyć się ponowną awarią |
Jak sprawdzić grzałkę i termostat miernikiem?
Przed pomiarami wyjmij wtyczkę z gniazda, opróżnij zbiornik i poczekaj, aż stopa całkowicie ostygnie. Zrób zdjęcia przewodów przed ich odłączeniem. Pomiar elementu pozostawionego w połączonym obwodzie może dawać wynik przez inne podzespoły i prowadzić do błędnej diagnozy.
- Grzałka stopy: odłącz co najmniej jedno jej wyprowadzenie i zmierz rezystancję między zaciskami. Przy mocy 2400 W wartość wynikająca orientacyjnie ze wzoru R = U²/P jest rzędu kilkudziesięciu omów – około 22 Ω dla 230 V. Rzeczywisty wynik może różnić się ze względu na napięcie znamionowe, temperaturę i konstrukcję. Wskazanie przerwy lub wartości nieporównywalnie wyższej oznacza uszkodzenie obwodu grzejnego.
- Termostat: ustaw regulator powyżej pozycji minimalnej i sprawdź ciągłość między jego stykami. W zimnym żelazku styki powinny umożliwiać zasilanie grzałki, a podczas prawidłowej pracy rozłączać obwód po osiągnięciu temperatury. Sam pomiar na zimno nie potwierdza, że termostat rozłącza przy właściwej temperaturze.
- Zabezpieczenie termiczne: sprawdź ciągłość po odizolowaniu go od połączeń równoległych. Przerwa oznacza zadziałanie lub uszkodzenie zabezpieczenia. Nie wolno zastępować go drutem, bezpiecznikiem o przypadkowych parametrach ani pozostawiać trwałego mostka.
- Przewód: zmierz osobno każdą żyłę od bolca wtyczki do odpowiedniego zacisku wewnątrz urządzenia. Jednocześnie poruszaj przewodem przy odgiętce. Wynik nie powinien zanikać ani gwałtownie się zmieniać.
Zwykły multimetr może wykazać przerwę grzałki, ale nie wyklucza pogorszenia izolacji ujawniającego się po rozgrzaniu. Jeżeli żelazko uruchamia zabezpieczenie różnicowoprądowe, potrzebny jest pomiar rezystancji izolacji lub prądu upływu odpowiednim testerem urządzeń przenośnych.
Pomiary izolacji, próby pod napięciem i kontrola temperatury pracującego żelazka są przeznaczone dla wykwalifikowanego serwisanta. Wymagają odpowiednich kwalifikacji, bezpiecznego stanowiska i właściwych przyrządów.
Brak pary, kapanie i osad na tkaninie
Gdy stopa osiąga temperaturę, lecz z otworów nie wydobywa się para, grzałka nie musi być uszkodzona. Najpierw sprawdź poziom wody, ustawienie regulatora pary oraz to, czy wybrano temperaturę pozwalającą na wytworzenie pary. Przy zbyt chłodnej stopie system przeciwkapaniowy może ograniczać dopływ wody, a z otworów mogą pojawiać się krople zamiast pary.
W modelu 28Z023 przewidziano system antywapienny i samooczyszczanie. Słabnący strumień pary, białe drobiny lub nierównomierny wypływ mogą wskazywać na osad w komorze i kanałach stopy. Funkcję samooczyszczania należy przeprowadzać zgodnie z instrukcją urządzenia. Nie wlewaj przypadkowych kwasów ani środków, których producent nie dopuścił do kontaktu ze zbiornikiem, uszczelnieniami i stopą.
Jeżeli woda wycieka także z zimnego, odłączonego żelazka, obejrzyj zbiornik, pokrywę wlewu i połączenia kanałów. Wyciek pojawiający się dopiero podczas nagrzewania może natomiast wynikać z niedostatecznej temperatury, zakamienienia, nieprawidłowego dawkowania wody lub nieszczelności wewnątrz obudowy. Mokrego urządzenia nie wolno podłączać przed ustaleniem miejsca przecieku i dokładnym wysuszeniem.
Kiedy wymienia się kompletną stopę grzewczą?
Kompletny zespół stopy jest uzasadnionym wyborem, gdy:
- grzałka ma potwierdzoną przerwę;
- izolacja elektryczna zespołu nie przechodzi właściwego testu;
- stopa jest odkształcona, pęknięta albo trwale rozszczelniona;
- zaciski grzałki są wypalone i stanowią integralną część niewymiennego zespołu;
- powłoka ceramiczna jest głęboko uszkodzona i zahacza o tkaniny.
Rysy i zabrudzenia powierzchni nie są automatycznie dowodem awarii grzałki. Osad można próbować usunąć metodą bezpieczną dla powłoki, natomiast miejsc z ubytkami ceramiki nie należy agresywnie szlifować – pogarsza to gładkość i równomierność pracy stopy.
Dostęp do części i wymiana
Przed rozebraniem żelazka opróżnij zbiornik, pozostaw urządzenie do całkowitego ostygnięcia i odłącz je od sieci. Obudowa jest łączona śrubami oraz zatrzaskami; część mocowań może znajdować się pod elementami osłonowymi. Nie rozchylaj korpusu siłą, dopóki nie upewnisz się, że wszystkie widoczne i ukryte mocowania zostały zwolnione.
Podczas demontażu:
- fotografuj ułożenie przewodów, izolatorów i elementów regulatora;
- oznacz konektory, jeżeli można je zamienić miejscami;
- chwytaj za konektor, a nie za przewód;
- nie zmieniaj położenia śruby kalibracyjnej termostatu;
- zachowaj przekładki termiczne, tuleje i osłony przewodów w pierwotnym układzie;
- sprawdź, czy przewody po montażu nie dotykają gorącej stopy i nie są ściskane obudową.
Po wymianie zespołu grzewczego serwisant powinien sprawdzić ciągłość połączeń, izolację, działanie termostatu, zabezpieczenia oraz szczelność układu wodnego. Sama informacja, że stopa zaczęła się nagrzewać, nie potwierdza jeszcze bezpieczeństwa urządzenia.
Jak dobrać części do żelazka Zelmer 28Z023?

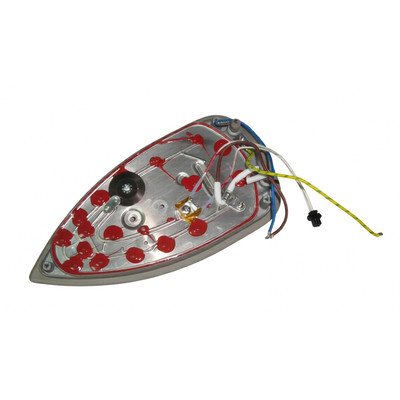

Podstawą jest oznaczenie Zelmer Typ 28Z023 odczytane z tabliczki znamionowej. Porównaj także numer części wymontowanej z urządzenia, konstrukcję zacisków, mocowania, przebieg kanałów wodnych oraz elementy termostatu i zabezpieczenia. W przypadku kompletnej stopy widoczny w tej kategorii numer 6282023020 należy potwierdzić katalogowo dla konkretnego egzemplarza – podobny wygląd lub zgodna liczba konektorów nie wystarczają.
Jeśli oznaczenie urządzenia jest nieczytelne, przygotuj zdjęcie całej tabliczki, stopy od strony mocowań i numerów wybitych na starym podzespole. Inne modele znajdziesz w kategorii części do żelazek Zelmer, ale części między zbliżonymi wizualnie wersjami nie muszą być zamienne.
FAQ – części i naprawa Zelmer 28Z023
Czy brak grzania oznacza konieczność wymiany stopy?
Nie. Taki sam objaw może powodować przerwany przewód, termostat, zabezpieczenie termiczne lub wypalone połączenie. Stopę warto zamawiać dopiero po pomiarze jej grzałki i izolacji.
Jaka powinna być rezystancja grzałki w Zelmer 28Z023?
Dla mocy znamionowej 2400 W obliczenie orientacyjne daje około 22 Ω przy 230 V. Pomiar powinien być wykonany na odłączonym podzespole i zimnej stopie. Przerwa świadczy o uszkodzeniu, lecz prawidłowa rezystancja nie wyklucza przebicia izolacji po rozgrzaniu.
Czy można zmostkować bezpiecznik termiczny?
Nie. Jest to element bezpieczeństwa odcinający zasilanie przy niebezpiecznym wzroście temperatury. Trwały mostek usuwa ochronę przed przegrzaniem. Po stwierdzeniu przerwy trzeba również sprawdzić termostat i przyczynę wzrostu temperatury.
Dlaczego żelazko grzeje, ale nie wytwarza pary?
Przyczyną może być zbyt niska nastawa temperatury, wyłączona regulacja pary, brak wody albo kamień w kanałach. Najpierw wykonaj samooczyszczanie zgodnie z instrukcją. Awarię stopy rozważaj, gdy nie osiąga ona temperatury potrzebnej do odparowania wody.
Czy stopa grzewcza 6282023020 pasuje do każdego żelazka 28Z023?
Zgodność należy potwierdzić numerem katalogowym i oznaczeniami starej części. Wersje mogą różnić się mocowaniami, termostatem lub wyprowadzeniami, dlatego nie należy opierać zakupu wyłącznie na zdjęciu i nazwie modelu.
