Elektronika do ekspresów do kawy Electrolux
Elektronika do ekspresów do kawy Electrolux obejmuje między innymi moduły mocy, płyty sterujące, układy zasilania, wyświetlacze i mikroprzełączniki. Brak reakcji urządzenia, wygaszony panel lub niewykonywanie wybranej funkcji nie przesądzają jednak o uszkodzeniu płytki. Przed zakupem sprawdź zasilanie, połączenia i podzespoły wykonawcze, a część dobierz według pełnego PNC / Prod.No. ekspresu.
Za co odpowiada elektronika ekspresu Electrolux?

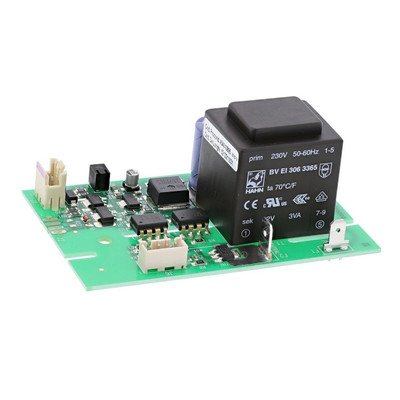

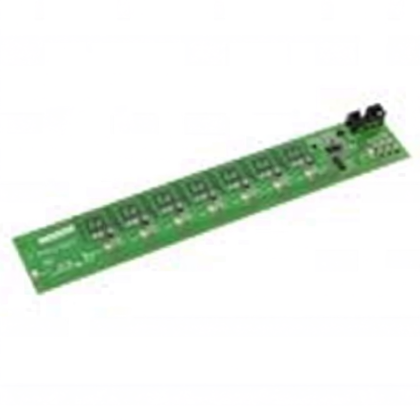

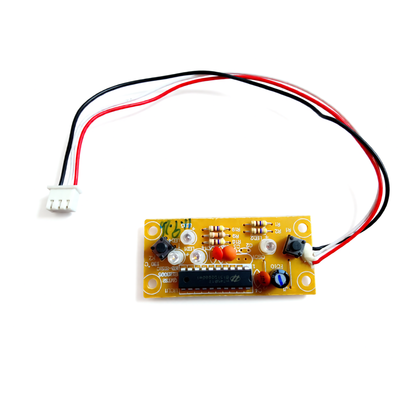

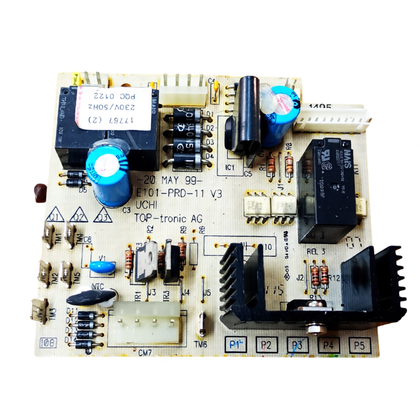

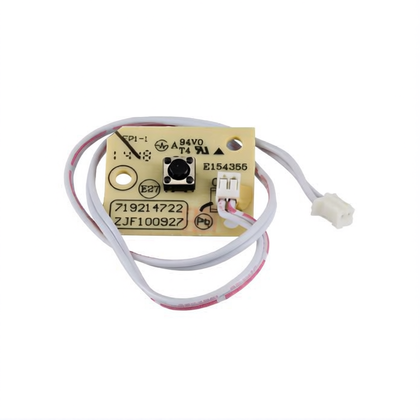

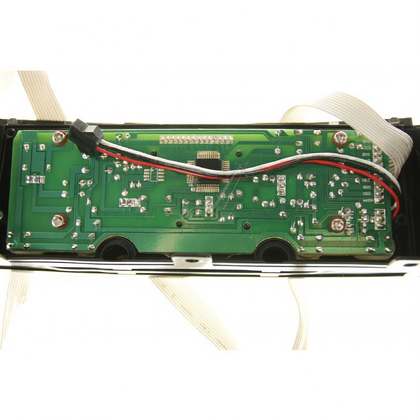

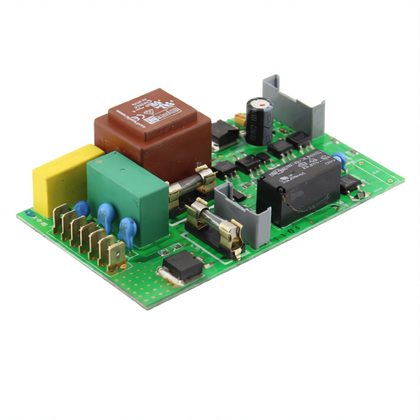

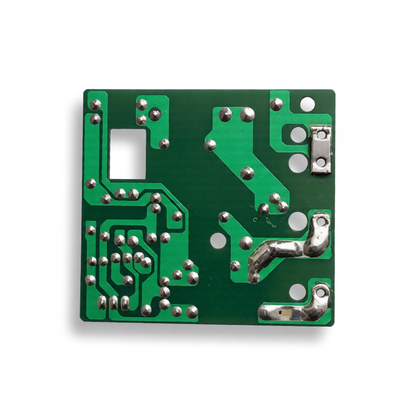

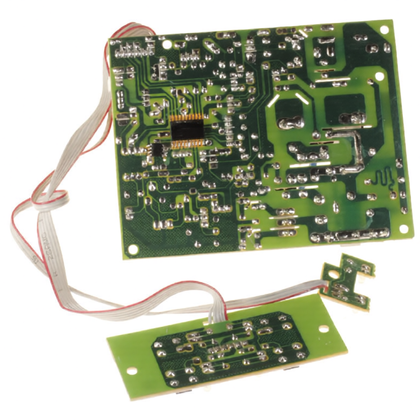

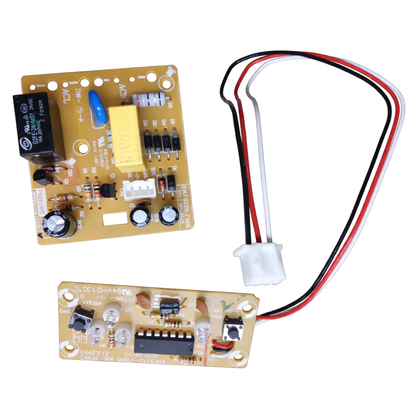

W zależności od konstrukcji ekspres może mieć jedną płytę elektroniczną albo kilka współpracujących zespołów. Moduł mocy lub układ zasilania dostarcza napięcia robocze i załącza między innymi grzałkę, pompę, młynek, elektrozawory oraz napęd zaparzacza. Moduł sterujący przetwarza sygnały z czujników i mikroprzełączników, kontroluje kolejność programu oraz nadzoruje temperaturę i przepływ. Płytka interfejsu obsługuje przyciski, pokrętła, diody i wyświetlacz.
Podział nie jest identyczny w każdym ekspresie. Nazwa „moduł elektroniczny” może oznaczać płytę mocy, panel użytkownika, sam wyświetlacz albo kompletny zespół z obudową i przewodami. Z tego powodu nie należy dobierać elektroniki wyłącznie na podstawie wyglądu płytki.
Objawy usterki elektroniki i inne możliwe przyczyny

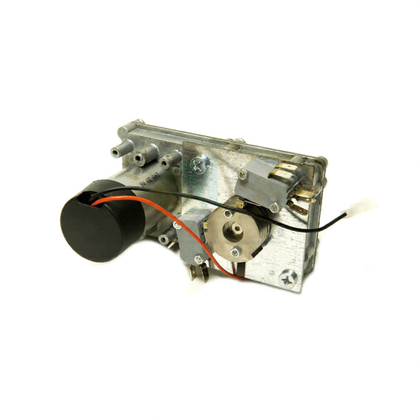

| Objaw | Co może być przyczyną | Co sprawdzić przed wymianą modułu |
| Ekspres nie reaguje, panel jest ciemny | przewód zasilający, wyłącznik główny, filtr sieciowy, bezpiecznik termiczny, zasilacz na płycie, uszkodzona wiązka | działanie gniazda, stan przewodu i wtyczki, wyłącznik, złącza oraz ślady zalania lub przepalenia |
| Wyświetlacz nie działa, ale słychać pracę urządzenia | moduł wyświetlacza, jego zasilanie, taśma lub wiązka komunikacyjna, uszkodzenie płyty głównej | osadzenie złączy, ciągłość przewodów, ślady korozji; ustalić, czy inne funkcje są wykonywane |
| Przyciski nie reagują lub działają losowo | panel dotykowy, klawiatura membranowa, mikroprzełącznik, zabrudzenie, wilgoć, uszkodzone połączenie | stan mechaniczny przycisków, suche i prawidłowo osadzone złącza, działanie konkretnego mikroprzełącznika |
| Pompa, grzałka albo młynek nie uruchamiają się | uszkodzony odbiornik, zabezpieczenie termiczne, przerwana wiązka, czujnik blokujący program albo obwód wykonawczy modułu | sprawność samego podzespołu i jego przewodów; obecność komunikatów oraz etap, na którym zatrzymuje się program |
| Podzespół pracuje bez przerwy | sklejony przekaźnik, zwarty element półprzewodnikowy, błędny sygnał czujnika, uszkodzenie sterowania | nie uruchamiać ekspresu ponownie bez diagnozy; ciągłe grzanie może doprowadzić do zadziałania zabezpieczenia termicznego |
| Ekspres zatrzymuje się po krótkim ruchu zaparzacza | zablokowany mechanizm, napęd, wyłącznik krańcowy, wiązka albo sterowanie silnikiem | swobodę ruchu mechanizmu po bezpiecznym odłączeniu zasilania, złącza napędu i przełączniki położenia |
Komunikat ogólny również nie jest jednoznacznym wskazaniem płyty. W wybranych ekspresach z tej grupy może towarzyszyć problemom z czujnikiem temperatury, zabezpieczeniem termicznym, grzałką, napędem zaparzacza lub wyłącznikiem krańcowym. Najpierw należy powiązać komunikat z zachowaniem urządzenia: czasem pojawienia się błędu, dźwiękiem pracujących elementów i etapem przerwanego programu.
Jak diagnozować ekspres, który się nie włącza?
Zacznij od czynności niewymagających otwierania urządzenia:
- Sprawdź gniazdo innym odbiornikiem i upewnij się, że ekspres jest podłączony bezpośrednio do sprawnego źródła zasilania.
- Obejrzyj przewód oraz wtyczkę. Pęknięcia, nadtopienie lub ślady przygniecenia kwalifikują przewód do wymiany, a nie do prowizorycznego łączenia.
- Sprawdź położenie głównego wyłącznika. W ekspresach do zabudowy może występować osobny wyłącznik główny oraz przycisk przejścia ze stanu czuwania do pracy.
- Zwróć uwagę, czy panel pozostaje całkowicie ciemny, czy na moment się podświetla. Krótkie uruchomienie i natychmiastowe wyłączenie może oznaczać przeciążenie zasilacza, zwarcie w którymś obwodzie albo nieprawidłowy sygnał zabezpieczenia.
- Jeśli przed awarią wystąpił wyciek, nie podłączaj ponownie ekspresu. Wilgoć na płytce lub złączach może powodować zwarcia i korozję ścieżek.
Po otwarciu obudowy kontroluje się kolejno wejście zasilania, filtr przeciwzakłóceniowy, wyłącznik, zabezpieczenia, przewody oraz zasilacz modułu. Sam brak widocznych przypaleń nie potwierdza sprawności elektroniki. Uszkodzony kondensator, przekaźnik, element przetwornicy lub pęknięte połączenie lutowane mogą nie mieć oczywistych śladów zewnętrznych.
Pomiary wykonywane przy odłączonym zasilaniu
Przed pomiarem rezystancji lub ciągłości odłącz ekspres od sieci, potwierdź brak napięcia odpowiednim miernikiem i rozładuj obwody zgodnie z procedurą serwisową danego modułu. Badany element należy zwykle odłączyć od płytki przynajmniej jednym przewodem. Pomiar przez równoległe obwody może dać wynik, który nie opisuje rzeczywistego stanu części.

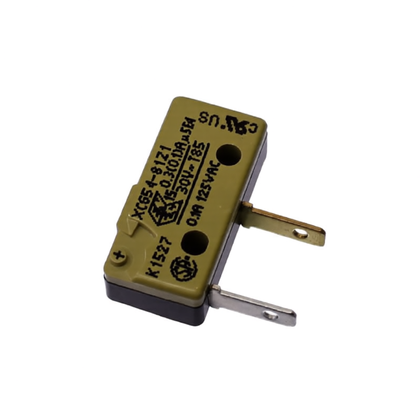

Mikroprzełączniki i wyłączniki krańcowe
Po odłączeniu przewodów ustaw multimetr na test ciągłości lub pomiar małej rezystancji. Stan styków powinien wyraźnie zmieniać się po naciśnięciu przełącznika. Brak zmiany, niestabilny wynik albo duża rezystancja zamkniętego styku wskazują na zużycie przełącznika lub problem z jego napędem mechanicznym.
Wynik trzeba interpretować razem z położeniem mechanizmu. Przełącznik może być elektrycznie sprawny, ale nie zostanie uruchomiony, jeśli uchwyt tacki, drzwi lub zaparzacza jest pęknięty albo źle ustawiony.
Grzałki i zabezpieczenia termiczne
Jeżeli ekspres zatrzymuje się na nagrzewaniu, przed podejrzeniem modułu sprawdza się ciągłość grzałki i zabezpieczeń termicznych. Otwarty obwód grzałki lub jednorazowego bezpiecznika oznacza przerwę, ale wymiana zabezpieczenia bez znalezienia przyczyny przegrzania może zakończyć się ponowną awarią.
Trzeba również sprawdzić czujnik temperatury, jego mocowanie do termobloku oraz wiązkę dochodzącą do modułu. Prosty test ciągłości wykryje przerwę w czujniku, lecz nie potwierdzi, że jego charakterystyka jest prawidłowa w całym zakresie temperatur. Wartość rezystancji zależy od zastosowanego czujnika i temperatury pomiaru, dlatego należy porównać ją z dokumentacją konkretnej wersji ekspresu.
Przekaźniki, triaki i wyjścia modułu
Sklejony przekaźnik lub zwarty triak może powodować ciągłą pracę grzałki, pompy albo innego odbiornika. Pomiar samej cewki przekaźnika nie wystarcza do oceny styków ani układu, który nim steruje. Jeżeli element wykonawczy pracuje mimo zakończenia programu lub wyłączenia ekspresu, urządzenie trzeba odłączyć od sieci i sprawdzić zarówno element przełączający na płycie, jak i jego sterowanie.
Pomiary napięć sieciowych i obserwacja modułu podczas pracy są przeznaczone wyłącznie dla wykwalifikowanego serwisanta. W otwartym ekspresie występują napięcia niebezpieczne, gorące powierzchnie, para oraz woda pod ciśnieniem. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, izolowanych narzędzi i procedury właściwej dla konkretnego modelu.
Kiedy brak zasilania podzespołu wskazuje na moduł?
Brak napięcia na pompie, grzałce czy silniku nie oznacza automatycznie uszkodzonej płyty. Sterownik może celowo nie załączyć odbiornika, jeśli nie otrzyma sygnału z czujnika poziomu, przepływomierza, termistora, przełącznika drzwi lub krańcówki napędu.
Prawidłowa kolejność diagnostyczna wygląda następująco:
- Ustal, czy sterownik powinien w danym momencie uruchomić badany element.
- Sprawdź sam odbiornik, jego zabezpieczenia i wiązkę przy odłączonym zasilaniu.
- Zweryfikuj sygnały czujników oraz przełączników wymaganych do rozpoczęcia funkcji.
- Dopiero wtedy wykonaj bezpieczny pomiar napięcia wyjściowego modułu podczas właściwego etapu programu.
Jeżeli odbiornik i jego obwód są sprawne, warunki programu zostały spełnione, a odpowiednie wyjście nadal nie jest sterowane, podejrzenie modułu staje się uzasadnione. Napięcie pojawiające się na wyjściu może natomiast skierować diagnostykę w stronę pompy, silnika, grzałki lub połączeń. W przypadku problemów z przepływem warto sprawdzić także kategorię pompy do ekspresów Electrolux.
Dostęp do elektroniki i wymiana płytki
W ekspresach wolnostojących dostęp do modułu zwykle wymaga zdjęcia części obudowy. W modelach do zabudowy urządzenie może być wysuwane na prowadnicach, a płytka interfejsu znajdować się za panelem sterowania. Moduł główny bywa umieszczony w dolnej lub tylnej części konstrukcji. Kolejność demontażu należy potwierdzić w dokumentacji właściwego modelu — nie każdy panel zdejmuje się w ten sam sposób.
Przed odłączeniem przewodów:
- wykonaj zdjęcia wszystkich złączy i przebiegu wiązek;
- oznacz podobne wtyki, jeżeli konstrukcja nie zabezpiecza ich przed zamianą;
- zwalniaj zatrzaski złączy, zamiast ciągnąć za przewody;
- sprawdź, czy wtyki nie są przegrzane, luźne, zaśniedziałe lub zalane;
- obejrzyj obszar pod modułem, ponieważ uszkodzona uszczelka lub przewód wodny może być pierwotną przyczyną awarii elektroniki.
Nową płytkę zamontuj w oryginalnych uchwytach i osłonach. Wiązki nie mogą dotykać grzałek, ruchomych części napędu ani ostrych krawędzi. Przed zamknięciem obudowy porównaj każde połączenie ze zdjęciami wykonanymi przed demontażem.
Po naprawie sprawdza się uruchomienie panelu, nagrzewanie, płukanie, pracę pompy, młynka i zaparzacza oraz szczelność układu. Jeśli poprzedni moduł został uszkodzony przez zwarcie odbiornika lub zalanie, uruchomienie bez usunięcia pierwotnej usterki może zniszczyć także nową płytę.
Naprawa modułu czy wymiana całego zespołu?
Naprawa płytki może być uzasadniona przy uszkodzonym przekaźniku, złączu, elemencie zasilacza lub połączeniu lutowanym, ale wymaga rozpoznania schematu i przyczyny awarii. Dobór elementu wyłącznie według obudowy jest ryzykowny — znaczenie mają napięcie cewki, obciążalność styków, parametry triaka, typ zasilacza i sposób sterowania.
Wymiana kompletnego modułu jest rozsądniejsza, gdy uszkodzony jest mikrokontroler, wielowarstwowe ścieżki, zalany obszar płytki albo nie można zweryfikować skuteczności naprawy. Trzeba jednak wcześniej ustalić, czy nowa płyta jest dostarczana jako gotowa do pracy, czy wymaga konfiguracji właściwej dla urządzenia. Nie każdy moduł wymaga programowania, ale nie wolno też zakładać, że każda wizualnie zgodna płytka zadziała po podłączeniu.
Jak dobrać elektronikę do ekspresu Electrolux lub AEG?
Podstawą doboru jest pełny numer PNC / Prod.No. z tabliczki znamionowej. W urządzeniach Electrolux i AEG sama nazwa modelu może obejmować kilka wariantów technicznych z innym panelem, oprogramowaniem, układem złączy lub sposobem sterowania odbiornikami.
Przy porównywaniu części sprawdź:
- numer katalogowy kompletnego modułu;
- pełny PNC / Prod.No. ekspresu;
- przeznaczenie płytki: zasilanie, moc, sterowanie, interfejs lub wyświetlacz;
- liczbę, rozmieszczenie i funkcję złączy;
- wersję wykonania urządzenia;
- informację o wymaganej konfiguracji lub zaprogramowaniu, jeśli dotyczy danego numeru części.
Nie należy przekładać układów pamięci ani zmieniać oprogramowania bez dokumentacji potwierdzającej taką procedurę. Przed zamówieniem odczytaj pełny PNC / Prod.No. z tabliczki, porównaj numer starego zespołu i sprawdź zgodność katalogową. Pozostałe grupy podzespołów znajdziesz w kategorii części do ekspresów do kawy Electrolux.
FAQ – elektronika do ekspresów do kawy Electrolux
Czy ciemny wyświetlacz oznacza uszkodzenie modułu głównego?
Nie. Przyczyną może być brak zasilania urządzenia, wyłącznik, zasilacz, uszkodzona wiązka, złącze albo sam moduł wyświetlacza. Informacja, czy pompa, napęd lub podświetlenie podejmują pracę, pomaga rozdzielić usterkę panelu od awarii całego układu zasilania.
Czy można sprawdzić płytę elektroniczną zwykłym multimetrem?
Multimetr pozwala wykryć część usterek: przerwane przewody, zwarte elementy wykonawcze, niesprawne styki lub brak ciągłości. Nie potwierdzi jednak poprawności oprogramowania, komunikacji między modułami ani zachowania układu pod obciążeniem. Pomiary pod napięciem powinien wykonywać wykwalifikowany serwisant.
Dlaczego nowy bezpiecznik termiczny ponownie się przepalił?
Bezpiecznik mógł zadziałać wskutek rzeczywistego przegrzania. Należy sprawdzić czujnik temperatury i jego mocowanie, grzałkę, przepływ wody oraz obwód sterujący grzaniem. Sklejony przekaźnik lub zwarty triak może utrzymywać zasilanie grzałki mimo zakończenia nagrzewania.
Czy moduł z takim samym złączem będzie pasował?
Nie musi. Identyczne złącza mogą występować w płytkach z innym oprogramowaniem, wyposażeniem lub przypisaniem funkcji. Zgodność należy potwierdzić według numeru części oraz pełnego PNC / Prod.No. urządzenia.
Czy po wymianie modułu trzeba programować ekspres?
Zależy to od numeru części i sposobu jej dostawy. Niektóre moduły są skonfigurowane fabrycznie, inne mogą wymagać procedury serwisowej lub przeniesienia ustawień. Informację trzeba sprawdzić dla konkretnego PNC i numeru płytki przed montażem.
