Moduły elektryczne do ekspresów
Moduły elektryczne do ekspresów Electrolux i AEG obejmują między innymi płyty mocy, układy zasilania, sterowniki i moduły wyświetlacza. Ich awaria może unieruchomić urządzenie lub pojedynczą funkcję, lecz podobne objawy powodują także przewody, czujniki i podzespoły wykonawcze. Przed zakupem ustal rodzaj usterki oraz pełny numer PNC ekspresu.
Jaką funkcję pełnią moduły elektryczne ekspresu?

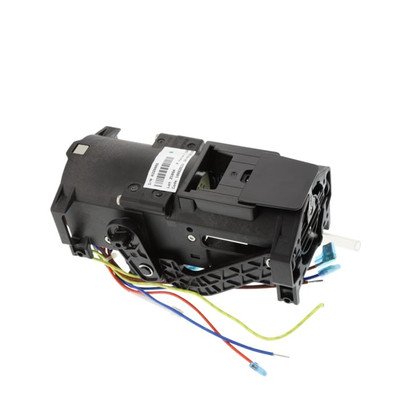

W zależności od konstrukcji ekspres może mieć jedną płytę realizującą większość funkcji albo kilka współpracujących modułów. Moduł mocy lub płyta główna zasila i załącza podzespoły wykonawcze, takie jak pompa, grzałka, młynek, silnik zaparzacza czy elektrozawory. Moduł interfejsu obsługuje przyciski, kontrolki i wyświetlacz, natomiast osobny układ zasilania może wytwarzać napięcia potrzebne elektronice sterującej.
Nie każdy brak reakcji ekspresu oznacza uszkodzenie płyty głównej. Moduł podejmuje decyzje na podstawie sygnałów z czujników i przełączników, dlatego przerwany przewód, zwarty czujnik lub niewłaściwe położenie tacki może zatrzymać uruchamianie urządzenia albo wywołać pozorną awarię elektroniki.
Objawy awarii i możliwe przyczyny
| Objaw | Co może go powodować | Jak ukierunkować diagnostykę |
| Ekspres nie reaguje, wyświetlacz jest ciemny | Brak zasilania w gniazdku, przewód, wyłącznik główny, złącze, zabezpieczenie termiczne, zasilacz elektroniki lub moduł | Zacznij od gniazdka, wyłącznika i przewodu. Dopiero po potwierdzeniu ciągłości toru zasilania oceniaj płytę |
| Wyświetlacz pulsuje, ekspres restartuje się lub gaśnie | Niestabilne zasilanie elektroniki, przeciążenie przez podłączony element, wilgoć, uszkodzenie przewodów albo modułu | Sprawdź ślady zalania i złącza. Technik może ustalić, czy napięcia pomocnicze są stabilne i czy nie obciąża ich czujnik lub inny obwód |
| Panel działa, ale nie uruchamia się jedna funkcja | Pompa, grzałka, młynek, zawór, silnik, czujnik, wiązka lub stopień wyjściowy płyty | Zbadaj najpierw sam odbiornik, jego przewody i warunki zezwalające na start. Sprawny wyświetlacz nie potwierdza sprawności modułu mocy |
| Przyciski nie reagują albo brakuje części wskazań | Zabrudzony lub uszkodzony panel, taśma połączeniowa, moduł wyświetlacza albo komunikacja z płytą główną | Obejrzyj panel i połączenie między płytami. Pojedynczy niesprawny przycisk wskazuje inny kierunek niż całkowicie ciemny ekran |
| Ekspres nie grzeje lub przegrzewa wodę | Osad, grzałka, czujnik temperatury, zabezpieczenie termiczne, przewody albo element załączający na module | Nie kupuj modułu przed sprawdzeniem obwodu grzania. Sam test ciągłości grzałki nie ocenia czujnika ani sterowania podczas pracy |
| Pompa pracuje, ale kawa nie wypływa | Zapowietrzenie, niedrożność, kamień, zawór, zaparzacz lub nieszczelność | Dźwięk pompy i reakcja panelu wskazują, że przynajmniej część sterowania działa. Najpierw sprawdź drogę przepływu wody i pompy |
Co sprawdzić przed podejrzeniem modułu?
Przy całkowitym braku reakcji sprawdź działanie gniazdka za pomocą innego odbiornika oraz obejrzyj wtyczkę i przewód. W ekspresie do zabudowy upewnij się również, że włączony jest dostępny w danym modelu wyłącznik główny. Uszkodzony przewód należy wymienić na część zgodną z urządzeniem — odpowiednie warianty znajdują się w kategorii kabli zasilających do ekspresów Electrolux.
Jeżeli panel się uruchamia, zwróć uwagę na komunikaty oraz zachowanie ekspresu przed zatrzymaniem. Informacja o braku wody, niewłożonej tacce lub zaparzaczu nie jest bezpośrednim wskazaniem modułu. Sprawdź prawidłowe osadzenie elementu, czystość miejsca współpracującego z czujnikiem i stan dostępnego mechanicznie przełącznika.
Problemy z temperaturą lub przepływem warto najpierw odróżnić od skutków zakamienienia. Wolne nagrzewanie, mała ilość wody i głośniejsza praca pompy mogą mieć przyczynę hydrauliczną. Procedurę czyszczenia wykonuj zgodnie z instrukcją urządzenia i przy użyciu właściwych środków z kategorii konserwacji i pielęgnacji. Odkamienianie nie naprawi jednak przepalonego obwodu ani zwartego elementu na płytce.
Jak diagnozuje się tor zasilania i elektronikę?
Przed pomiarami rezystancji lub ciągłości urządzenie trzeba odłączyć od sieci, wyłączyć wyłącznikiem głównym i odczekać na ostygnięcie podzespołów. Obwód badanej części powinien być odizolowany od pozostałej instalacji, na przykład przez odłączenie właściwego złącza. Pomiar wykonany przez równoległe obwody może wskazać pozorne przejście i prowadzić do błędnej diagnozy.
Pomiary bez napięcia
- Przewód i wyłącznik: pomiar ciągłości pomaga wykryć przerwę w żyle lub stykach. Brak przejścia przy ustawieniu wyłącznika w pozycji włączonej wymaga sprawdzenia danego elementu i jego połączeń.
- Bezpiecznik lub zabezpieczenie termiczne: sprawny element przewodzący powinien zachowywać ciągłość. Przerwa potwierdza jego zadziałanie lub uszkodzenie, ale nie wyjaśnia przyczyny przegrzania. Przed wymianą trzeba sprawdzić grzałkę, czujnik i sterowanie grzaniem.
- Grzałka, pompa, zawór albo silnik: rezystancję należy porównać z dokumentacją konkretnej części. Nie istnieje jedna prawidłowa wartość dla wszystkich ekspresów i podzespołów.
- Wiązki przewodów: przewód może mieć ciągłość w jednej pozycji, a tracić ją po poruszeniu. Oprócz pomiaru obejrzyj styki pod kątem nadpalenia, korozji i poluzowania.
Zwykły multimetr nie pozwala w pełni ocenić izolacji grzałki względem obudowy ani zachowania modułu pod obciążeniem. Badanie rezystancji izolacji wymaga właściwego przyrządu i znajomości dopuszczalnych parametrów badanego urządzenia.
Oględziny modułu
Po bezpiecznym wymontowaniu płytki szukaj śladów zalania, osadu, korozji, przegrzanych złączy, pękniętych lutów, zwęglonych ścieżek i uszkodzonych elementów. Brak widocznych zmian nie potwierdza sprawności. Zasilacz impulsowy, przekaźnik, triak lub układ komunikacji mogą być niesprawne bez wyraźnego uszkodzenia obudowy.
Jeżeli na płytę dostała się woda lub para, przed montażem nowego modułu trzeba znaleźć źródło nieszczelności. Pozostawiony wyciek może uszkodzić również nową część.
Pomiary na module pod napięciem są przeznaczone wyłącznie dla wykwalifikowanego technika. Na płytce mogą występować nieizolowane obwody sieciowe oraz napięcie utrzymujące się w kondensatorach po odłączeniu urządzenia. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, procedury właściwej dla modelu i właściwych narzędzi.
Dlaczego sprawny zasilacz nie wyklucza problemu poza płytą?
Moduł może być przeciążany przez podłączony czujnik, wiązkę albo element wykonawczy. Dlatego obecność napięcia pomocniczego na płycie nie oznacza jeszcze, że cały układ będzie działał po podłączeniu wszystkich obwodów. Technik diagnozuje takie przypadki na podstawie schematu i kontrolowanego odłączania obciążeń, a następnie sprawdza obwód, po którego dołączeniu problem powraca.
Nie należy przypadkowo odłączać zabezpieczeń i uruchamiać ekspresu z pominiętymi blokadami. Test ma prowadzić do identyfikacji uszkodzonego obwodu, a nie do trwałego mostkowania czujnika lub mikroprzełącznika.
Dostęp do modułu i wymiana
W ekspresach do zabudowy przed rozpoczęciem prac urządzenie zwykle trzeba wysunąć z wnęki przy użyciu przewidzianych uchwytów. Ekspres powinien być nieaktywny, odłączony od zasilania i ostudzony. W konstrukcjach wolnostojących sposób zdjęcia pokryw zależy od serii — nie należy podważać obudowy bez ustalenia położenia śrub oraz zaczepów.
Przed odłączeniem przewodów wykonaj zdjęcia i oznacz każde złącze. Nie ciągnij za żyły ani taśmy sygnałowe. Płytkę wyjmuj, trzymając ją za krawędzie, i chroń przed wyładowaniami elektrostatycznymi. Podczas montażu sprawdź, czy przewody nie znajdą się przy grzałce, ruchomym napędzie albo ostrych krawędziach.
Po wymianie należy zweryfikować:
- poprawność wszystkich połączeń i przewodu ochronnego,
- brak wycieku w pobliżu elektroniki,
- uruchamianie panelu i przejście autotestu,
- działanie pompy, grzania, młynka i zaparzacza bez nietypowych odgłosów,
- brak ponownego nagrzewania złączy lub zapachu przegrzanej izolacji.
Naprawa płytki czy wymiana kompletnego modułu?
Naprawa komponentowa może być uzasadniona, gdy technik potrafi zidentyfikować uszkodzony element, sprawdzić otaczający go obwód i potwierdzić rezultat pod bezpiecznym obciążeniem. Sama wymiana widocznie przepalonego rezystora, diody lub przekaźnika może nie wystarczyć, jeśli uszkodzenie zostało wywołane zwarciem w innym podzespole.
Wymiana kompletnego modułu jest rozsądniejsza przy zwęglonej płytce, rozległej korozji, uszkodzeniu procesora, braku właściwego oprogramowania albo niepewnym wyniku wcześniejszej naprawy. Nie wolno mostkować bezpieczników, zwiększać ich wartości ani naprawiać ścieżek przewodem o przypadkowym przekroju.
Jak dobrać moduł elektryczny do ekspresu Electrolux lub AEG?
Podstawą doboru jest pełny numer PNC / Prod.No. z tabliczki znamionowej, a nie wyłącznie nazwa modelu. Odczytaj również numer części z etykiety starego modułu oraz oznaczenie rewizji płytki. Identyczne złącza i podobny układ elementów nie potwierdzają zgodności.
W niektórych rodzinach ekspresów producent zmieniał jednocześnie płytę główną i moduł wyświetlacza. Nowa wersja jednej płytki może nie współpracować ze starszą wersją drugiej, mimo że obie są przeznaczone do modelu o tej samej nazwie. Nie mieszaj wersji, jeśli katalog nie potwierdza takiego zestawienia.
Nie każdy moduł wymaga programowania, ale niektóre części są oferowane w wersjach skonfigurowanych lub wymagających procedury serwisowej. Trzeba to sprawdzić dla konkretnego numeru katalogowego. Przed zamówieniem przygotuj zdjęcie całej tabliczki znamionowej, pełny PNC, numer starej płytki i fotografie jej złączy. Pozostałe grupy podzespołów znajdziesz w kategorii części do ekspresów do kawy Electrolux.
FAQ – moduły elektryczne do ekspresów
Czy ciemny wyświetlacz oznacza uszkodzenie modułu?
Nie. Najpierw trzeba wykluczyć gniazdko, przewód, wyłącznik główny, złącza i zabezpieczenia występujące w danym modelu. Dopiero potwierdzone zasilanie wejścia modułu kieruje diagnostykę na jego zasilacz i układy sterujące.
Czy można sprawdzić moduł zwykłym multimetrem?
Multimetr pozwala sprawdzić między innymi ciągłość przewodów, bezpieczników i wyłącznika oraz wykryć część zwarć. Nie potwierdzi jednak działania procesora, komunikacji między płytami ani stabilności zasilacza pod obciążeniem. Pomiary na pracującym module wymagają kwalifikacji.
Dlaczego ekspres działa po odłączeniu jednego czujnika?
Uszkodzony czujnik lub jego przewód może przeciążać linię zasilania albo przekazywać błędny stan. Taki wynik zawęża obszar poszukiwań, ale nie uzasadnia trwałej pracy z odłączonym zabezpieczeniem. Należy zbadać czujnik, przewody i wejście modułu.
Czy moduł o takim samym numerze modelu ekspresu będzie pasował?
Nie musi. W obrębie jednego modelu mogą istnieć różne wykonania zależne od PNC, daty produkcji, wersji wyświetlacza lub oprogramowania. Zgodność trzeba potwierdzić po pełnym PNC oraz numerze i rewizji starej płytki.
Czy po wymianie modułu ekspres od razu się uruchomi?
Zależy to od rodzaju części. Niektóre moduły są gotowe do montażu, inne wymagają konfiguracji albo współpracy z określoną wersją drugiej płytki. Nowy moduł nie rozwiąże również problemu, jeśli w ekspresie pozostało zwarcie, zalanie lub uszkodzony odbiornik.
Czy warto naprawiać przepaloną płytę zamiast ją wymieniać?
Tak, jeżeli uszkodzenie jest ograniczone, dostępne są dane elementów, a naprawę wykonuje osoba potrafiąca sprawdzić przyczynę i bezpiecznie przetestować płytę. Przy rozległym zwęgleniu, korozji lub uszkodzeniu części programowalnych pewniejsza może być wymiana właściwego modułu.
