910003530 Ekspres przelewowy Explore 7 E7CM1-4MTM
Części do ekspresu przelewowego Electrolux Explore 7 E7CM1-4MTM pomagają usunąć problemy z parzeniem, przepływem wody, podgrzewaniem i szczelnością. Przed zakupem porównaj oznaczenia z tabliczki znamionowej, zwłaszcza pełny PNC/Prod.No. oraz wykonanie starego elementu.
Jak rozpoznać problem w ekspresie Electrolux Explore 7
Ekspres przelewowy E7CM1-4MTM 910003530 składa się między innymi ze zbiornika wody, układu doprowadzającego wodę, elementu grzejnego, zabezpieczeń termicznych, sterowania, uchwytu filtra, pokrywy oraz dzbanka. Ten sam objaw może być skutkiem awarii części, zabrudzenia kamieniem, nieszczelności albo problemu z zasilaniem, dlatego nie warto kupować podzespołu wyłącznie na podstawie symptomu.
| Objaw | Możliwe przyczyny | Co sprawdzić przed zakupem części |
| Ekspres nie reaguje na włączenie | Gniazdo, przewód, wyłącznik, płytka sterująca, bezpiecznik termiczny | Czy działa inne urządzenie w tym samym gnieździe, czy przewód i obudowa nie są uszkodzone oraz czy urządzenie nie wyłącza się po nagrzaniu |
| Kontrolki działają, ale woda nie przepływa | Kamień w kanale wodnym, zablokowany przewód, problem z grzałką lub zabezpieczeniem termicznym | Drożność układu, ślady osadu i ciągłość obwodu grzałki po odłączeniu przewodów |
| Kawa jest zimna albo tylko letnia | Grzałka, bezpiecznik termiczny, termostat, sterowanie lub duża warstwa kamienia | Stan elementu grzejnego, połączenia konektorów i wynik pomiaru rezystancji; sam wygląd grzałki nie potwierdza jej sprawności |
| Parzenie trwa wyraźnie dłużej | Kamień, ograniczony przepływ, częściowo uszkodzona grzałka lub połączenie elektryczne | Odkamienienie zgodne z instrukcją, drożność przewodów oraz kontrola grzałki i zabezpieczeń |
| Woda wycieka pod urządzeniem | Pęknięty zbiornik, przewód, uszczelnienie albo nieszczelne połączenie | Miejsce pojawienia się wilgoci po ostygnięciu urządzenia; wyciek może przemieszczać się po obudowie |
| Dzbanek kapie lub nie współpracuje z uchwytem | Uszkodzona pokrywa, zawór przeciwkapaniowy, pęknięcie szkła albo niewłaściwe osadzenie | Kształt dzbanka, pokrywę, element naciskający zawór i zgodność z konkretnym wykonaniem modelu |
| Miga czerwone światło funkcji Aroma | Przypomnienie o odkamienianiu, a nie automatycznie awaria modułu | Wykonanie procedury czyszczenia i skasowanie przypomnienia zgodnie z instrukcją urządzenia |
Brak grzania: jak odróżnić grzałkę od sterowania
Jeśli ekspres się włącza, lecz nie podgrzewa wody, zacznij od prostszych przyczyn. Zakamienienie może ograniczać przepływ wody i pogarszać oddawanie ciepła, ale nie oznacza samo w sobie przerwania obwodu grzałki. Jeżeli po prawidłowym odkamienieniu woda nadal pozostaje zimna, potrzebna jest kontrola obwodu grzejnego.
Przed pomiarem odłącz wtyczkę, pozostaw urządzenie do całkowitego ostygnięcia, opróżnij zbiornik i odłącz przewody od badanego elementu. Pomiar rezystancji wykonany przez płytkę sterującą może dać wynik zafałszowany przez inne elementy obwodu. Multimetr ustaw na pomiar ciągłości lub rezystancji i sprawdź zaciski samej grzałki.
- Przerwa w obwodzie oznacza uszkodzenie grzałki albo elementu zabezpieczającego połączonego szeregowo. Trzeba ustalić, który element jest otwarty, zamiast wymieniać oba na próbę.
- Rezystancja o skończonej wartości wskazuje, że uzwojenie nie jest przerwane, ale nie potwierdza prawidłowej pracy pod obciążeniem ani poprawnej izolacji do metalowej części urządzenia.
- Wynik zmienny po poruszeniu konektorem może wskazywać na luźne, nadpalone lub skorodowane połączenie, a nie na samą grzałkę.
- Sprawna grzałka i brak zasilania w jej obwodzie kierują diagnostykę do bezpiecznika termicznego, termostatu, przekaźnika lub modułu sterującego. Pomiar napięcia sieciowego podczas pracy jest czynnością dla wykwalifikowanego serwisanta.
Nie należy zwierać bezpiecznika termicznego ani omijać zabezpieczenia, aby sprawdzić, czy ekspres zacznie grzać. Takie obejście może doprowadzić do przegrzania, uszkodzenia obudowy lub porażenia.
Odkamienianie i kontrola przepływu wody
Model E7CM1-4MTM ma funkcję przypominania o odkamienianiu. Migająca na czerwono kontrolka Aroma oznacza konieczność wykonania cyklu czyszczenia i późniejszego skasowania przypomnienia. Nie jest to kod wskazujący konkretną część.
Jeżeli po odkamienieniu przepływ nadal jest słaby, sprawdź kolejno:
- Czy zbiornik jest prawidłowo osadzony i nie ma pęknięć.
- Czy woda nie zatrzymuje się przy zaworze lub króćcu zbiornika.
- Czy przewody wodne nie są zagięte, rozwarstwione albo zatkane osadem.
- Czy uchwyt filtra, otwór wylotowy i element rozprowadzający wodę są czyste.
- Czy ekspres podgrzewa wodę, czy tylko podaje ją w niewłaściwy sposób.
Odkamienianie nie naprawi przerwanej grzałki, uszkodzonego przewodu ani nieszczelnego elementu. Z kolei wymiana grzałki nie usunie przyczyny, jeśli przepływ jest ograniczony przez kamień.
Dostęp do części i wymiana
W ekspresach przelewowych dostęp do elementu grzejnego, zabezpieczenia termicznego i przewodów zwykle uzyskuje się od spodu po odłączeniu podstawy lub dolnej osłony. Dokładna kolejność zależy od wykonania obudowy, dlatego przed rozpoczęciem prac trzeba porównać ją z instrukcją właściwą dla modelu.
Przy demontażu:
- odłącz wtyczkę i poczekaj, aż urządzenie ostygnie;
- opróżnij zbiornik oraz usuń resztki wody z układu;
- rób zdjęcia połączeń przed odłączeniem przewodów;
- oznacz konektory, jeśli są podobne lub występują w kilku miejscach;
- nie ciągnij za przewód — chwytaj za konektor i sprawdź, czy nie jest nadpalony;
- zachowaj uszczelnienia, podkładki i elementy dystansowe w kolejności demontażu;
- po montażu sprawdź, czy przewody nie dotykają gorących części i nie są przyciśnięte przez obudowę.
Po zamknięciu obudowy wykonaj próbę z samą wodą. Obserwuj, czy nie ma wycieku, czy przepływ jest równy i czy urządzenie kończy cykl bez nadmiernego zapachu spalenizny lub nietypowego hałasu. Testy pod napięciem, naprawa płytki i wymiana elementów w obwodzie sieciowym wymagają kwalifikacji, właściwych przyrządów oraz zachowania procedur ochrony przed porażeniem.
Dobór części do E7CM1-4MTM
Skrócony model E7CM1-4MTM nie powinien być jedyną podstawą doboru. W dokumentacji Electrolux dla tego urządzenia występuje pełny wariant PNC/Prod.No. 91000353000. Odczytaj oznaczenie z tabliczki znamionowej i porównaj je z katalogiem części, ponieważ podobny wygląd, identyczne złącze albo sama nazwa Explore 7 nie muszą oznaczać tej samej wersji technicznej.
Przy wyborze części sprawdź:
- pełny PNC/Prod.No. urządzenia;
- numer katalogowy starego elementu, jeśli jest czytelny;
- typ części: dzbanek, pokrywa, uchwyt filtra, element grzejny, przewód, zabezpieczenie lub moduł;
- kształt i punkty mocowania;
- wymiary, sposób uszczelnienia oraz położenie króćców;
- napięcie, moc i rodzaj zabezpieczenia, jeżeli kupujesz element elektryczny;
- czy część jest przeznaczona do dokładnego wariantu urządzenia, a nie tylko do podobnego modelu.
W przypadku dzbanka lub pokrywy porównaj również sposób współpracy z zaworem przeciwkapaniowym i płytą grzejną. W przypadku grzałki nie wystarczy zgodność napięcia — znaczenie mają także moc, geometria, mocowanie, zabezpieczenia oraz sposób prowadzenia wody.
Jeśli oznaczenie jest niepełne albo nieczytelne, przygotuj zdjęcie całej tabliczki znamionowej i zdjęcie starej części. To bezpieczniejsza droga niż zakup elementu na podstawie samego wyglądu.
FAQ
Czy migająca kontrolka Aroma oznacza uszkodzenie części?
Nie musi. W modelu E7CM1-4MTM czerwone miganie kontrolki Aroma sygnalizuje przypomnienie o odkamienianiu. Po wykonaniu cyklu czyszczenia trzeba skasować przypomnienie zgodnie z instrukcją. Jeżeli urządzenie nadal nie grzeje lub nie przepuszcza wody, należy osobno sprawdzić układ przepływu i obwód grzejny.
Czy można potwierdzić uszkodzenie grzałki jednym pomiarem?
Nie zawsze. Pomiar rezystancji pozwala wykryć przerwę w uzwojeniu, ale wynik skończony nie potwierdza izolacji, poprawnego działania zabezpieczeń ani zasilania podczas pracy. Grzałkę należy badać po odłączeniu przewodów i interpretować wynik razem z kontrolą termostatu, bezpiecznika termicznego oraz połączeń.
Ekspres nie podaje wody, ale kontrolki działają — czy trzeba kupić grzałkę?
Nie od razu. Przyczyną może być kamień, zatkany przewód, nieprawidłowo osadzony zbiornik, uszkodzenie zaworu albo przerwa w obwodzie grzejnym. Najpierw sprawdź przepływ i wykonaj prawidłowe odkamienianie, a następnie skontroluj grzałkę oraz zabezpieczenia po odłączeniu urządzenia od sieci.
Czy model E7CM1-4MTM wystarczy do zamówienia części?
Nie w każdym przypadku. Do pewnego doboru odczytaj pełny PNC/Prod.No. z tabliczki znamionowej. Dla wskazanego wariantu Electrolux podaje oznaczenie 91000353000. Numer ten warto porównać z katalogiem części i numerem znajdującym się na wymienianym elemencie.

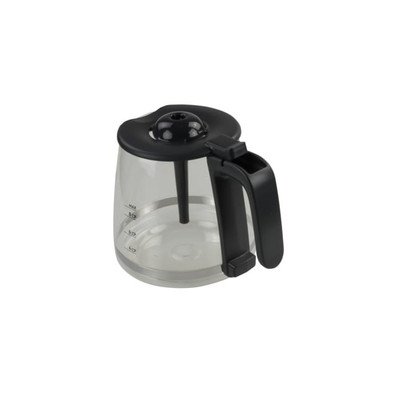

Jak dobrać dzbanek do tego ekspresu?
Porównaj numer katalogowy, kształt podstawy, wysokość, położenie pokrywy oraz współpracę z zaworem przeciwkapaniowym. Dzbanek o podobnej pojemności może nie naciskać prawidłowo zaworu albo nie ustawić się stabilnie na płycie grzejnej.
Czy naprawę obwodu grzejnego można wykonać samodzielnie?
Oględziny po odłączeniu urządzenia i pomiar rezystancji wymontowanego elementu są możliwe dla osoby mającej doświadczenie w pracy z urządzeniami elektrycznymi. Pomiar napięcia sieciowego, naprawa modułu i ingerencja w zabezpieczenia wymagają kwalifikacji, odpowiednich narzędzi i procedur bezpieczeństwa.
