942401226 Ekspres ciśnieniowy 900 EBC54524OZ
Części do ekspresu ciśnieniowego Electrolux EBC54524OZ dobieraj po pełnym oznaczeniu PNC 94240122600. Przy wyciekach, braku kawy, problemach z grzaniem lub spienianiem najpierw rozróżnij blokadę obiegu, zabrudzenie, zużycie uszczelki i awarię podzespołu.
Jak rozpoznać właściwy model ekspresu
Kategoria dotyczy zabudowanego, automatycznego ekspresu Electrolux EBC54524OZ oznaczanego numerem produktu PNC 94240122600. Skrócony model EBC54524OZ może występować z różnymi wersjami wykonania, dlatego przed zakupem części odczytaj z tabliczki znamionowej:
- model urządzenia,
- pełny numer PNC / Prod.No.,
- numer seryjny, jeżeli jest potrzebny do identyfikacji wariantu,
- oznaczenie uszkodzonej części lub numer nadrukowany na jej obudowie.
Samo podobieństwo wyglądu, liczba pinów albo identyczne przyłącze nie potwierdza zgodności. Różnice mogą dotyczyć mocowania, charakterystyki czujnika, wersji elektroniki, przebiegu przewodów, uszczelnień albo oprogramowania modułu.
Z jakich podzespołów składa się ten ekspres
W tym modelu występują zespoły odpowiedzialne za kilka odrębnych funkcji:
- układ wodny – zbiornik, filtr, wężyki, złączki, przepływomierz, pompa i zawory;
- podgrzewanie – grzałka przepływowa, czujniki temperatury i zabezpieczenia termiczne;
- zaparzanie – automat zaparzający, prowadnice, tłok, uszczelki i elementy napędu;
- mielenie i dozowanie – młynek, lejek kawy, wylot kawy oraz elementy regulacji;
- układ mleczny – pojemnik, pokrywa, rurki, dysza i elementy spieniania;
- sterowanie – panel, przełączniki, mikroprzełączniki, czujnik Halla i elektronika mocy;
- elementy użytkowe i obudowy – tacka ociekowa, pojemnik na fusy, prowadnice, drzwiczki i uchwyty.
Jedna część może powodować kilka objawów, a jeden objaw może mieć kilka przyczyn. Dlatego nie warto kupować pompy, grzałki lub modułu sterującego wyłącznie na podstawie komunikatu albo pojedynczego symptomu.
Ekspres nie podaje kawy lub wody
Najpierw ustal, czy urządzenie nie podaje żadnej wody, czy tylko nie wypływa kawa z wylewki.
Nie ma wody ani kawy
Sprawdź kolejno:

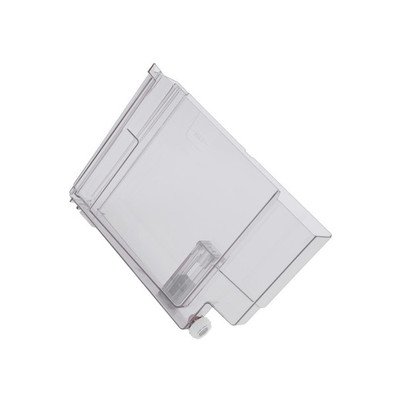

- poziom wody i prawidłowe osadzenie zbiornika;
- zawór w gnieździe zbiornika oraz ewentualne zabrudzenia przy przyłączu;
- filtr wody, jeżeli jest zamontowany, oraz drożność wężyków;
- czy w układzie nie ma powietrza po opróżnieniu zbiornika lub dłuższym postoju;
- czy pompa pracuje i czy przepływomierz rejestruje przepływ.
Jeżeli pompa jest słyszalna, ale woda nie przepływa, podejrzenie może dotyczyć zapowietrzenia, kamienia, zablokowanego zaworu, zatkanego przewodu albo pompy pracującej bez właściwej wydajności. Sam hałas pompy nie potwierdza jej sprawności.
Jeżeli pompa nie uruchamia się, przyczyną może być zasilanie pompy, zabezpieczenie termiczne, elektronika, przewód lub sygnał z czujników. Do rozstrzygnięcia potrzebny jest schemat właściwy dla urządzenia oraz pomiar wykonany przez osobę uprawnioną do pracy przy obwodach sieciowych.
Woda płynie, ale kawa nie wypływa
Najpierw oczyść wylewkę kawy, podajnik oraz lejek kawy mielonej. W modelu EBC54524OZ zablokowanie suchej kawy przy wylocie może kierować wodę pod drzwiczki albo powodować jej wypływ bez napoju. Sprawdź też automat zaparzający: powinien poruszać się bez zacięć, być czysty i mieć nieuszkodzone uszczelki.
Jeżeli woda trafia do tacki zamiast do filiżanki, możliwe są: nieszczelny lub zablokowany zawór, zużyte uszczelnienie, pęknięty wężyk, problem z zaparzaczem albo utrata ciśnienia w układzie. Dopiero po wykluczeniu zabrudzenia i nieszczelności ma sens dalsza diagnostyka pompy lub zaworu.
Kawa jest zbyt wolna, zbyt szybka albo słaba
Prędkość wypływu nie jest sama w sobie dowodem uszkodzenia części. W tym modelu wpływ mają między innymi:
- stopień zmielenia kawy;
- drożność wylewki i lejka;
- stan automatu zaparzającego;
- ilość dozowanej kawy;
- kamień w układzie wodnym;
- przepływomierz, pompa lub zawór;
- zużyte uszczelki powodujące ucieczkę wody.
Jeżeli kawa wypływa kroplami, zacznij od ustawień młynka i czyszczenia elementów mających kontakt z kawą. Zmiany ustawienia młynka wykonuj zgodnie z instrukcją urządzenia i oceniaj dopiero po kilku kolejnych cyklach, ponieważ efekt nie zawsze jest natychmiastowy.
Jeżeli po oczyszczeniu i prawidłowym ustawieniu mielenia przepływ nadal jest nieprawidłowy, sprawdź drożność przewodów oraz reakcję urządzenia na przygotowanie gorącej wody i pary. Porównanie tych funkcji pomaga odróżnić problem z obiegiem wody od problemu ograniczonego do zaparzacza lub wylewki.
Ekspres jest zimny albo długo się nagrzewa
Zimna kawa nie musi oznaczać uszkodzonej grzałki. Najpierw wyklucz zimną filiżankę, ustawioną zbyt niską temperaturę, brak cyklu płukania oraz zabrudzony lub zakamieniony układ.
Jeżeli również gorąca woda i para są wyraźnie zbyt chłodne, podejrzenie obejmuje grzałkę przepływową, czujnik temperatury, bezpiecznik termiczny, przewody oraz sterowanie grzałką. Jeżeli tylko kawa jest chłodna, a gorąca woda osiąga właściwą temperaturę, przyczyny należy szukać raczej w ustawieniach, zaparzaczu, przepływie lub sposobie podania.
Pomiar rezystancji grzałki wykonuje się wyłącznie po odłączeniu ekspresu od sieci, rozładowaniu układu i odłączeniu przewodów elementu. Wynik należy porównać z wartością dla konkretnego wariantu i temperatury pomiaru. Przerwa w obwodzie wskazuje na uszkodzenie elektryczne, ale prawidłowa rezystancja nie wyklucza zakamienienia, problemu z zabezpieczeniem, przekaźnikiem ani sterowaniem pod obciążeniem.
Opisane pomiary i naprawy wewnątrz ekspresu wymagają doświadczenia, właściwych narzędzi i znajomości zasad pracy przy napięciu sieciowym oraz gorącej wodzie. Nie wykonuj pomiarów pod napięciem bez odpowiednich kwalifikacji.
Wycieki wody lub pary
Miejsce pojawienia się wody nie zawsze wskazuje miejsce nieszczelności. Woda może spływać po obudowie z wyżej położonego połączenia.
Przy wycieku sprawdź:
- zbiornik i jego zawór;
- połączenia wężyków oraz zaciski;
- złączki przy grzałce i zaworach;
- uszczelki O-ring, pierścienie uszczelniające i gniazda przyłączy;
- automat zaparzający oraz jego tłok;
- pojemnik na mleko, rurkę zasysającą i pokrywę spieniacza;
- tackę ociekową, drzwiczki i elementy obudowy.
Po odłączeniu urządzenia od zasilania osusz okolice wycieku i sprawdź, czy widać pęknięcie, odkształcenie, ślady kamienia albo spłaszczoną uszczelkę. Uszczelkę wymieniaj na wariant o właściwym przekroju i materiale. Nie zastępuj jej przypadkowym O-ringiem tylko dlatego, że można go włożyć w rowek.
Po montażu wykonaj kontrolowany cykl płukania i obserwuj połączenie. Nie uruchamiaj ekspresu z otwartą obudową, jeżeli nie masz zabezpieczenia przed kontaktem z napięciem, gorącą wodą i parą.
Problemy z mlekiem i parą
Jeżeli mleko nie jest zasysane, zacznij od rurki, pokrywy pojemnika, suwaka spieniania i drożności kanałów. Resztki mleka mogą ograniczyć przepływ i powodować duże pęcherzyki albo wypływ mleka zamiast piany.
Jeżeli ekspres przygotowuje kawę i gorącą wodę, ale nie wytwarza pary, przyczyną może być zabrudzona dysza, zawór, przewód parowy, grzałka albo sterowanie. Gdy nie działa również gorąca woda, diagnostyka powinna objąć wspólny obieg, zasilanie grzałki i układ hydrauliczny.
Przed czyszczeniem układu mlecznego poczekaj, aż elementy ostygną. Nie udrażniaj dyszy metalowym przedmiotem, który może zmienić średnicę otworu lub uszkodzić uszczelnienie.
Ekspres nie reaguje lub zgłasza alarm
Brak reakcji może wynikać z prostego problemu z wyłącznikiem głównym, przewodem lub zamknięciem drzwiczek, ale także z awarii zasilacza, elektroniki mocy, mikroprzełącznika albo czujnika położenia.
Przy komunikacie o drzwiczkach sprawdź mechaniczne domknięcie, zatrzask i element naciskający mikroprzełącznik. Przy komunikacie o zabrudzeniu wykonaj pełne czyszczenie zgodnie z instrukcją. Jeśli alarm powraca po czyszczeniu, nie wymieniaj automatycznie modułu sterującego — potrzebna jest kontrola czujników, wiązki i elementów wykonawczych.
Kod lub komunikat wskazuje obszar kontroli, a nie zawsze konkretną część do kupienia. Zapisz dokładną treść komunikatu i okoliczności jego wystąpienia: podczas uruchamiania, płukania, mielenia, parzenia, pary czy wyłączania.
Dostęp do części i wymiana
Jest to ekspres do zabudowy, dlatego dostęp do części może wymagać wysunięcia urządzenia z wnęki. Przed rozpoczęciem pracy wyłącz ekspres wyłącznikiem głównym, odłącz wtyczkę, poczekaj na ostygnięcie układu i zabezpiecz miejsce przed wodą.
Typowa kolejność prac wygląda następująco:
- przygotuj zdjęcia połączeń i oznacz przewody przed ich odłączeniem;
- usuń wodę ze zbiornika, tacki i dostępnych przewodów;
- uzyskaj dostęp przez elementy obudowy wskazane w dokumentacji właściwej dla wariantu;
- odłącz złącza za obudowę wtyczki, nie za przewody;
- sprawdź prowadzenie wężyków, ułożenie uszczelek i kierunek przepływu;
- zamontuj część bez załamywania przewodów i bez naprężania złącz;
- przed wsunięciem urządzenia do zabudowy wykonaj próbę szczelności i cykl funkcjonalny.
Instrukcja użytkownika opisuje czyszczenie, automat zaparzający, elementy użytkowe i podstawowe komunikaty, ale nie zastępuje dokumentacji serwisowej przy wymianie elektroniki, grzałki, pompy lub zaworów. Nie mostkuj mikroprzełączników i zabezpieczeń termicznych.
Konserwacja przed zakupem części
Regularne czyszczenie może usunąć przyczynę, która tylko udaje awarię podzespołu. W szczególności:
- czyść automat zaparzający zgodnie z instrukcją;
- usuwaj resztki kawy z lejka, podajnika i wylewki;
- czyść pokrywę oraz rurkę pojemnika na mleko po każdym użyciu;
- wykonuj odkamienianie preparatem i w cyklu przewidzianym dla urządzenia;
- nie wyjmuj automatu zaparzającego przy włączonym ekspresie;
- nie zanurzaj całego urządzenia w wodzie.
Jeśli po konserwacji objaw pozostaje, zapisz jego dokładny przebieg i dopiero wtedy dobieraj część. Pozwala to uniknąć wymiany sprawnej pompy, grzałki lub modułu.
Jak dobrać część do EBC54524OZ
Przy zapytaniu o część podaj pełne dane: Electrolux EBC54524OZ, PNC 94240122600, zdjęcie tabliczki znamionowej oraz zdjęcie uszkodzonego elementu i jego oznaczeń. W przypadku części elektrycznych dodaj informacje o objawie i wyniku pomiaru wykonanym po odłączeniu elementu.
Dla części mechanicznych porównaj nie tylko kształt, lecz także położenie mocowań, średnicę i przekrój uszczelki, długość rurki, stronę prowadnicy, typ złącza oraz współpracujące elementy. Dla grzałki, pompy, zaworu, czujnika i elektroniki konieczna jest zgodność katalogowa z pełnym PNC. Nie zakładaj, że każdy moduł można zamontować bez konfiguracji ani że każdy zamiennik będzie działał tylko dlatego, że ma takie samo złącze.
FAQ
Czy model EBC54524OZ wystarczy do doboru części?
Nie zawsze. Do identyfikacji wariantu potrzebny jest pełny numer PNC 94240122600 oraz, w razie potrzeby, numer seryjny i oznaczenie części. Skrócony model może nie rozróżniać wszystkich wersji wykonania.
Co kupić, gdy ekspres nie podaje kawy?
Nie zaczynaj od zakupu pompy. Najpierw sprawdź zbiornik, filtr, wężyki, wylewkę, lejek, automat zaparzający i odkamienienie. Dopiero wynik tych kontroli pozwala zawęzić podejrzenie do pompy, zaworu, przepływomierza albo elektroniki.
Czy zimna kawa oznacza uszkodzoną grzałkę?
Nie. Przyczyną mogą być także zimne filiżanki, ustawienia temperatury, brak płukania, kamień, czujnik temperatury lub problem z przepływem. Jeśli zimna jest również gorąca woda i para, dopiero wtedy rośnie prawdopodobieństwo usterki układu grzania.
Jak sprawdzić, czy wyciek powoduje uszczelka?
Odłącz i ostudź urządzenie, osusz okolice oraz sprawdź połączenie pod kątem śladów wody, kamienia, pęknięcia lub spłaszczenia O-ringu. Uszczelka o właściwym wyglądzie również może być nieszczelna pod ciśnieniem, dlatego po montażu potrzebna jest kontrolowana próba pracy.
Czy można wymienić części wewnętrzne samodzielnie?
Czyszczenie, filtr, elementy pojemnika i niektóre uszczelki mogą być dostępne dla doświadczonego użytkownika. Wymiana grzałki, pompy, zaworu, przewodów sieciowych i elektroniki wymaga kwalifikacji, odpowiednich narzędzi oraz procedury dla konkretnego wariantu urządzenia.
Jakie informacje przesłać do doboru części?
Podaj pełny model, PNC 94240122600, zdjęcie tabliczki znamionowej, opis objawu, moment jego występowania oraz fotografie części i jej oznaczeń. Przy częściach elektrycznych przydatny jest również wynik pomiaru wykonany po odłączeniu elementu od urządzenia.
