942401228 Ekspres ciśnieniowy 900 EBC54524OX
Części do ekspresu ciśnieniowego Electrolux EBC54524OX dobieraj na podstawie pełnego oznaczenia PNC/Prod.No. oraz wersji urządzenia. Przy wycieku, alarmie po nagrzaniu, braku kawy lub problemach z wodą najpierw rozróżnij usterkę grzałki, termika, pompy, zaworu, zaparzacza i uszczelnień, aby nie wymieniać sprawnych podzespołów.
Jak rozpoznać usterkę w ekspresie Electrolux EBC54524OX
Model 942401228 EBC54524OX jest zabudowanym ekspresem ciśnieniowym, w którym współpracują układ poboru wody, pompa, zawory, blok zaparzający, elementy grzewcze, czujniki temperatury, bezpieczniki termiczne, mikroprzełączniki i elektronika sterująca. Ten sam objaw może mieć kilka przyczyn, dlatego przed zamówieniem części warto ustalić, w którym etapie cyklu urządzenie przerywa pracę.
Podczas diagnozy zanotuj:
- czy ekspres uruchamia się i wykonuje ruch zaparzacza;
- czy słychać pompę oraz czy pobierana jest woda;
- czy pojawia się para lub gorąca woda;
- czy alarm występuje przed nagrzaniem, po nim czy dopiero po kilku kawach;
- czy woda trafia do filiżanki, tacki ociekowej, pojemnika na fusy albo wnętrza obudowy;
- czy problem pojawia się tylko przy kawie, czy również podczas płukania i przygotowania gorącej wody.
Objaw a możliwa przyczyna
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Ekspres nie robi kawy, ale słychać pompę | Zablokowany zaparzacz, niedrożny przewód, zawór, kamień, nieszczelność lub pompa bez odpowiedniej wydajności | Stan zaparzacza, drożność wylewki, przewody, miejsce ujścia wody i przebieg cyklu płukania | Sama praca pompy nie potwierdza jej sprawności. Woda może być kierowana do tacki albo tracić ciśnienie przez nieszczelność |
| Nie pobiera wody | Pusty lub źle osadzony zbiornik, zawór zbiornika, zapowietrzenie, pompa, przewód albo sterowanie pompą | Osadzenie zbiornika, zawór w jego gnieździe, drożność przewodów i reakcję na funkcję gorącej wody | Jeśli gorąca woda działa, a kawa nie, podejrzany jest odcinek związany z zaparzaniem lub zaworem, niekoniecznie pompa |
| Woda pojawia się pod ekspresem | Zbiornik, gniazdo zbiornika, wężyk, szybkozłączka, uszczelka, zawór, blok grzewczy albo przepełniona tacka | Odłączone i ostudzone urządzenie, tackę, zbiornik, widoczne ślady kamienia oraz miejsce, z którego zaczyna się wilgotny ślad | Woda spływająca na dół obudowy może wypływać z wyżej położonego połączenia. Sama lokalizacja kałuży nie wskazuje części do wymiany |
| Alarm po długim nagrzewaniu | Grzałka lub blok grzewczy, bezpiecznik termiczny, czujnik temperatury, przewody, przekaźnik lub moduł sterujący | Rezystancję obwodu grzałki i ciągłość zabezpieczeń po odłączeniu przewodów, a także stan złączy i ślady przegrzania | Przerwa w grzałce lub termiku wskazuje na uszkodzenie obwodu, ale prawidłowa rezystancja nie wyklucza problemu z czujnikiem, zasilaniem albo sterowaniem |
| Kawa jest mała lub płynie bardzo wolno | Kamień, zatkany zaparzacz, zabrudzona wylewka, zawór, nieszczelność, przewód lub słaba pompa | Odkamienianie zgodne z instrukcją, czyszczenie zaparzacza i wylewki, obserwację wycieku oraz drożność przewodów | Jeżeli po czyszczeniu przepływ nie wraca, dopiero wtedy uzasadnione jest sprawdzanie elementów hydraulicznych |

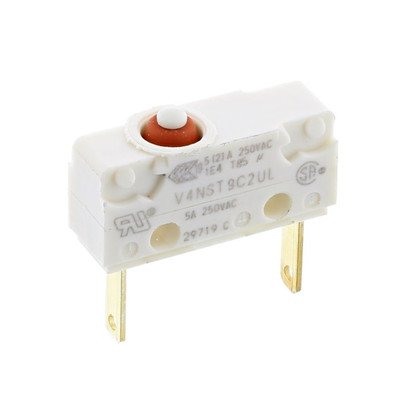

| Ekspres nie rozpoznaje pojemnika, tacki lub drzwi | Mikroprzełącznik, jego uchwyt, prowadzenie elementu, zabrudzenie albo przewody | Czy element mechanicznie dociska przełącznik i czy nie ma pękniętego wspornika; ciągłość przełącznika po odłączeniu przewodów | Sprawny mikroprzełącznik nie rozstrzyga, czy jest prawidłowo ustawiony i dociskany przez obudowę |
Alarm po nagrzaniu — od czego zacząć
Wydłużone nagrzewanie, a następnie komunikat alarmowy, kieruje uwagę na obwód grzania, ale nie oznacza automatycznie konieczności wymiany całego modułu. W pierwszej kolejności wyklucz:
- Przerwę w bezpieczniku termicznym. Po odłączeniu urządzenia i odczekaniu do ostygnięcia odłącz przewody od badanego zabezpieczenia i sprawdź ciągłość obwodu. Bezpiecznik termiczny powinien przewodzić; przerwa oznacza zadziałanie lub uszkodzenie elementu. Nie wolno go mostkować ani zastępować przypadkowym bezpiecznikiem.
- Przerwę w grzałce. Pomiar wykonuje się na odłączonych zaciskach grzałki, a wynik porównuje z dokumentacją właściwego bloku i wariantu urządzenia. Nie stosuj jednej uniwersalnej wartości rezystancji dla wszystkich wersji ekspresu.
- Złącza i przewody. Nadpalony konektor, luźny styk, korozja lub ślady wilgoci mogą przerywać zasilanie mimo sprawnej grzałki.
- Czujnik temperatury i jego mocowanie. Czujnik musi prawidłowo przylegać do elementu grzewczego. Pomiar jego rezystancji ma sens tylko przy znajomości charakterystyki zastosowanego czujnika i temperatury pomiaru.
- Sterowanie z modułu. Jeżeli grzałka, termik, czujnik i przewody są prawidłowe, przyczyną może być moduł mocy lub układ sterujący. Diagnostyka zasilania podczas pracy wymaga kwalifikacji i zabezpieczenia przed napięciem sieciowym.
W przypadku tego modelu nie traktuj komunikatu ALARM jako jednoznacznego kodu części. W udokumentowanym przypadku z rodziny EBC54524 potwierdzono usterkę obwodu grzewczego dopiero po pomiarze elementów, a skuteczna okazała się wymiana bloku/grzałki. To przykład diagnostyczny, nie uniwersalna wartość dla każdego egzemplarza.
> Opisane pomiary przy otwartej obudowie, zwłaszcza kontrole zasilania i napięcia podczas pracy, wymagają kwalifikacji, właściwych narzędzi oraz znajomości zasad ochrony przeciwporażeniowej. Osoba bez przygotowania powinna ograniczyć się do czynności wykonywanych po odłączeniu i ostudzeniu urządzenia.
Wyciek wody lub kawy
Najpierw ustal, kiedy pojawia się ciecz:
- przed rozpoczęciem mielenia i parzenia — sprawdź zbiornik, gniazdo zbiornika, zawór dopływowy i przewody zasilające pompę;
- podczas pracy pompy — sprawdź połączenia przewodów, szybkozłączki, pompę, zawory i blok grzewczy;
- podczas zaparzania — sprawdź zaparzacz, jego uszczelnienia, wylewkę kawy oraz drożność kanałów;
- po zakończeniu cyklu — sprawdź zawór odprowadzający, tackę ociekową i miejsca, do których kierowana jest woda po rozładowaniu ciśnienia;
- tylko przy mleku lub parze — sprawdź dyszę, przewód pary, zawór i uszczelki obwodu mlecznego.
Po odłączeniu zasilania wyjmij tackę i zbiornik, osusz dostępne elementy oraz obejrzyj połączenia. Biały nalot często wskazuje na długotrwały wyciek wody z osadem mineralnym, natomiast mokre fusy i kawa w niewłaściwym miejscu mogą wskazywać na problem z zaparzaczem lub jego uszczelkami. Nie dokręcaj na siłę plastikowych króćców i nie stosuj silikonu zamiast właściwej uszczelki lub szybkozłączki.
W ekspresie zabudowanym dostęp do wycieku wymaga zwykle wysunięcia urządzenia z zabudowy i zdjęcia odpowiednich osłon. Konstrukcja oraz kolejność demontażu mogą różnić się między wersjami PNC, dlatego przed rozłączaniem przewodów wykonaj zdjęcia połączeń i oznacz wtyki. Nie uruchamiaj otwartego urządzenia z odsłoniętymi częściami pod napięciem, jeśli nie masz odpowiednich kwalifikacji.
Brak kawy, słaby przepływ i praca pompy
Jeśli z wylewki nie wypływa kawa, nie zaczynaj od wymiany pompy. Najpierw:
- Opróżnij i prawidłowo osadź zbiornik wody.
- Sprawdź, czy wylewka kawy, kanały zaparzacza i przewody nie są zatkane resztkami kawy lub kamieniem.
- Wyczyść zaparzacz zgodnie z instrukcją urządzenia i oceń, czy porusza się bez zacięć.
- Wykonaj właściwe dla modelu odkamienianie, bez używania przypadkowych środków lub octu, jeśli producent go nie zaleca.
- Porównaj zachowanie funkcji kawy z funkcją gorącej wody.
Głośna, nierówna praca pompy może towarzyszyć zapowietrzeniu, ograniczonemu dopływowi wody, mocowaniu pompy lub jej zużyciu. Pomiar elektrycznej ciągłości pompy nie potwierdza jej wydajności hydraulicznej. Pełna ocena wymaga sprawdzenia przepływu i ciśnienia według procedury serwisowej dla konkretnego układu. Nie odłączaj przewodów wodnych podczas pracy urządzenia bez odpowiedniego stanowiska i zabezpieczenia.
Dostęp do części i wymiana
W modelu do zabudowy przed rozpoczęciem pracy należy odłączyć wtyczkę, zamknąć lub opróżnić obieg wody, poczekać na ostygnięcie bloku grzewczego i wysunąć urządzenie zgodnie z instrukcją montażu. Typowy zakres dostępu może obejmować zdjęcie górnej, bocznej lub tylnej osłony, ale nie należy zakładać, że każda wersja EBC54524OX ma identyczną kolejność.
Przy wymianie elementu:
- sfotografuj prowadzenie przewodów, wężyków i obejm przed demontażem;
- odłącz przewody za konektor, nie ciągnąc za żyły;
- wymień sparciałe uszczelki na właściwe dla danego połączenia;
- nie smaruj elementów elektrycznych ani powierzchni, na których uszczelnienie wymaga suchego montażu;
- nie załamuj wężyków i nie zakładaj obejmy poza przewidzianym miejscem;
- przy wymianie bloku grzewczego przenieś tylko te elementy, które producent przewidział do ponownego użycia;
- przed zamknięciem obudowy sprawdź, czy przewody nie mogą dotknąć gorącego bloku ani ruchomego napędu.
Po naprawie wykonaj test szczelności i cykl płukania. Sprawdź osobno pobór wody, nagrzewanie, przygotowanie kawy, odprowadzanie wody do tacki oraz komunikaty na wyświetlaczu. Jeśli przyczyną była wilgoć we wnętrzu, trzeba również ocenić stan złączy i elektroniki, ponieważ sama wymiana uszczelki może nie usunąć skutków zalania.
Jak dobrać część do 942401228 EBC54524OX
Sam zapis EBC54524OX, numer kategorii 942401228 albo wygląd części nie wystarcza do potwierdzenia zgodności. Electrolux rozróżnia warianty urządzeń pełnym oznaczeniem PNC / Prod.No., dlatego przed zakupem odczytaj z tabliczki znamionowej:
- pełny numer PNC/Prod.No., łącznie z końcówką wariantu;
- model urządzenia;
- numer seryjny, jeśli jest potrzebny do rozróżnienia wykonania;
- oznaczenie uszkodzonej części, jeżeli znajduje się na jej obudowie lub etykiecie.
Porównaj również konstrukcję i parametry: rodzaj bloku grzewczego, liczbę i położenie złączy, sposób mocowania, kształt króćców, typ uszczelek, stronę montażu oraz obecność czujnika lub bezpiecznika. Identyczne złącze nie gwarantuje zgodności, ponieważ element może mieć inną charakterystykę grzewczą, inną konfigurację hydrauliki albo wymagać współpracy z określoną wersją elektroniki.
Przed zamówieniem przygotuj zdjęcie tabliczki znamionowej oraz zdjęcia starej części z widocznymi przyłączami. W razie wątpliwości potwierdź zgodność po pełnym PNC/Prod.No., a nie tylko po nazwie handlowej ekspresu.
FAQ
Czy alarm po nagrzaniu oznacza uszkodzoną grzałkę?
Nie zawsze. Przyczyną może być grzałka, blok grzewczy, bezpiecznik termiczny, czujnik temperatury, przewody, moduł sterujący albo ograniczony przepływ wody. Najpierw sprawdza się ciągłość zabezpieczeń i grzałki po odłączeniu przewodów, a wynik porównuje z dokumentacją właściwego wariantu.
Czy można wymienić samą uszczelkę zamiast całego bloku?
Jeżeli blok i króćce są nieuszkodzone, a nieszczelność wynika wyłącznie ze zużytej uszczelki, wymiana uszczelnienia może wystarczyć. Pęknięty plastik, odkształcenie, korozja lub ślady przegrzania wymagają oceny całego zespołu.
Dlaczego pompa pracuje, ale kawa nie wypływa?
Pompa może być zablokowana, zapowietrzona lub zużyta, ale podobny objaw powoduje zatkany zaparzacz, przewód, zawór, wylewka albo wyciek wewnętrzny. Sprawdź najpierw drożność, zaparzacz i miejsce ujścia wody; sama słyszalna praca pompy nie dowodzi prawidłowego ciśnienia.
Czy pełny model EBC54524OX wystarczy do dobrania części?
Nie. Do Electrolux potrzebny jest pełny PNC/Prod.No. z tabliczki znamionowej. Końcówka oznaczenia może rozróżniać wykonanie, w którym zastosowano inny blok, moduł, czujnik, uszczelkę lub sposób mocowania.
Jak bezpiecznie sprawdzić wyciek w ekspresie do zabudowy?
Najpierw odłącz urządzenie i poczekaj, aż ostygnie. Usuń wodę z tacki, sprawdź zbiornik i widoczne połączenia, a następnie ustal, w którym etapie pracy pojawia się ciecz. Testy z otwartą obudową i napięciem sieciowym są przeznaczone dla wykwalifikowanego serwisanta.
Czy po wymianie modułu lub bloku potrzebne jest programowanie?
Nie można tego założyć dla każdej części. Elementy mechaniczne, uszczelki i wiele podzespołów hydraulicznych zwykle wymagają prawidłowego montażu i testu szczelności, natomiast moduły elektroniczne mogą wymagać konfiguracji zależnej od wariantu PNC. Potwierdź procedurę dla konkretnego zespołu przed zakupem.
