950011533 Klimatyzator Well P7 BTU 9000 WP71-265WT
Części do klimatyzatora Electrolux WP71-265WT 950011533 obejmują m.in. elektronikę, pompę skroplin, przewody, filtry, wentylator i elementy obudowy. Przed zakupem porównaj pełne oznaczenie PNC 95001153300, numer części oraz wykonanie elementu, ponieważ sam model lub wygląd podzespołu nie potwierdza zgodności.

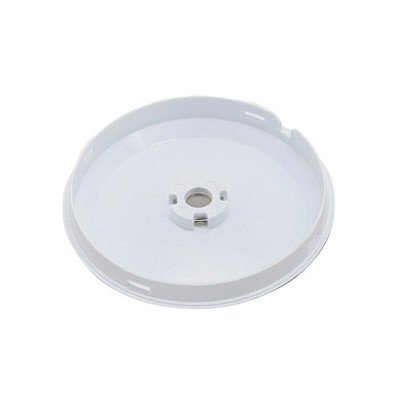

![Pudełko na zdalne sterowanie do klimatyzatora przenośnego Electrolux / AEG [PTBu]](https://czesciagd.pl/images/tmp/c/8/9/5/MP/EL/4055418299.0.jpg.210x210-s.webp)
Jak rozpoznać właściwy wariant urządzenia
Kategoria dotyczy przenośnego klimatyzatora Electrolux Well P7 WP71-265WT o kodzie produktu 950011533. W katalogach części ten model może występować jako 95001153300, dlatego przed zamówieniem odczytaj z tabliczki znamionowej pełny numer PNC/Prod.No., a nie tylko nazwę handlową WP71-265WT.
Model wykorzystuje czynnik chłodniczy R290, ma funkcję chłodzenia, ogrzewania, osuszania i wentylacji, wyświetlacz LED, zdalne sterowanie oraz układ odprowadzania powietrza i skroplin. Te cechy pomagają zawęzić poszukiwania, ale nie zastępują sprawdzenia numeru części i wersji wykonania.
Objaw nie oznacza jeszcze uszkodzonej części
Przed demontażem wykonaj prostą kontrolę użytkową. W klimatyzatorze, który nie chłodzi albo dmucha zbyt ciepłym powietrzem, przyczyną może być:
- włączony tryb wentylatora zamiast chłodzenia;
- zbyt wysoka temperatura zadana albo temperatura pomieszczenia poza warunkami pracy urządzenia;
- niedrożny, źle podłączony lub załamany wąż wylotowy;
- zasłonięty nawiew albo ograniczony dopływ powietrza do filtrów;
- zabrudzone filtry i wymienniki;
- niewystarczająca wydajność dla nagrzanego lub zbyt dużego pomieszczenia;
- opóźnienie ponownego startu sprężarki po zmianie trybu;
- usterka wentylatora, czujnika, modułu sterującego, sprężarki albo szczelności układu chłodniczego.
Po zmianie trybu sprężarka może nie wystartować natychmiast. Odczekaj kilka minut, zamiast wielokrotnie odłączać urządzenie od zasilania. Jeżeli po sprawdzeniu ustawień, przepływu powietrza i filtrów nadal nie ma wyraźnej różnicy temperatur, sama wymiana wyświetlacza lub pilota nie rozwiąże problemu.
Diagnostyka według objawu
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Klimatyzator nie reaguje na przycisk zasilania | Brak zasilania, uszkodzony przewód, moduł główny, panel lub wyświetlacz | Gniazdo, wtyczkę, przewód, widoczne uszkodzenia i reakcję kontrolek | Brak zasilania w gnieździe wyklucza diagnozę modułu. Przy prawidłowym zasilaniu i całkowitym braku reakcji potrzebna jest kontrola toru zasilania oraz elektroniki. |
| Wentylator działa, ale urządzenie nie chłodzi | Zły tryb, zatkany wąż, brudne filtry, problem z wentylatorem, sprężarką lub układem chłodniczym | Tryb chłodzenia, ustawioną temperaturę, drożność węża, filtry, przepływ powietrza i opóźnienie startu sprężarki | Jeżeli sprężarka nie podejmuje pracy, przyczyną może być sterowanie, zabezpieczenie, kondensator lub sama sprężarka. Jeżeli pracuje, a chłodzenia nadal brakuje, układ chłodniczy wymaga diagnostyki serwisowej. |
| Klimatyzator chłodzi słabo | Ograniczony przepływ, zabrudzone filtry, uchylone okno, zła instalacja węża, niewłaściwe warunki pomieszczenia | Oczyść filtry, sprawdź wąż i zestaw okienny, zamknij okna i drzwi | Poprawa po czyszczeniu wskazuje na problem z przepływem, nie na konieczność wymiany sprężarki. Brak poprawy wymaga dalszego pomiaru układu chłodniczego. |
| Pojawia się woda lub urządzenie zgłasza pełny zbiornik | Zatkany odpływ, pełny zbiornik, uszkodzony pływak, przełącznik poziomu, pompa lub przewód | Korek spustowy, wąż odpływowy, zbiornik, widoczne załamania przewodu i działanie odpływu | Niedrożny odpływ może dawać taki sam objaw jak uszkodzona pompa. Jeżeli odpływ jest drożny, sprawdź pompę i przełącznik poziomu według schematu modelu. |
| Klimatyzator głośno pracuje lub drga | Zabrudzenie, ciało obce, uszkodzony wentylator, luźne mocowanie, uszkodzona obudowa albo podstawa z kółkami | Filtry, kratki, łopatki wentylatora, mocowania i stabilność urządzenia po odłączeniu od sieci | Odgłos tarcia lub nierównomierne drgania kierują diagnostykę w stronę wentylatora i mocowań. Nie wymieniaj silnika bez sprawdzenia, czy problemem nie jest ciało obce albo pęknięty element obudowy. |
| Nie działa pilot albo wyświetlacz | Baterie, pilot, odbiornik, przewód połączeniowy, płytka wyświetlacza lub moduł główny | Baterie, reakcję przycisków lokalnych, widoczne uszkodzenia i połączenia po odłączeniu zasilania | Jeżeli urządzenie reaguje na przyciski lokalne, podejrzenie pada na pilot lub odbiornik. Brak reakcji zarówno lokalnej, jak i z pilota wskazuje raczej na zasilanie lub elektronikę główną. |
Pomiary i kontrola podzespołów
Pomiar elektryczny
Pomiar rezystancji przewodu, bezpiecznika, silnika, kondensatora lub czujnika wykonuj po odłączeniu urządzenia od sieci i po rozładowaniu elementów, które mogą magazynować energię. Przed odłączeniem złącza oznacz jego położenie albo wykonaj zdjęcie. Nie mierz rezystancji w obwodzie pod napięciem.
Wynik przerwy w przewodzie lub uzwojeniu wskazuje na brak ciągłości badanego obwodu. Wynik bliski zwarciu może oznaczać zwarcie, ale w przypadku silnika lub uzwojenia nie może być interpretowany bez danych z dokumentacji. Pomiar samej rezystancji nie potwierdza sprawności modułu sterującego, kondensatora pod obciążeniem ani sprężarki podczas pracy.
W klimatyzatorze WP71-265WT występują między innymi silnik wentylatora, kondensator sprężarki, czujniki temperatury, przełącznik poziomu wody, pompa oraz moduł główny. Ich oznaczenia i warianty mogą różnić się w zależności od pozycji katalogowej. Porównuj wynik z dokumentacją konkretnego modelu, a nie z uniwersalną wartością znalezioną dla innego klimatyzatora.

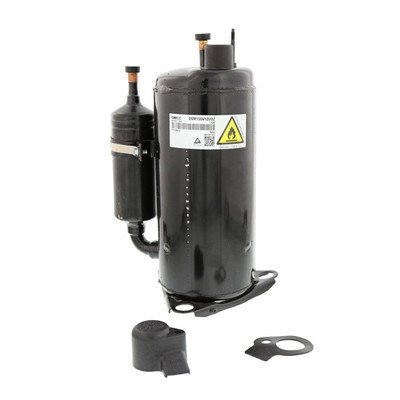

Układ chłodniczy i sprężarka
Brak chłodzenia przy pracującej sprężarce może być związany z nieszczelnością, niedoborem czynnika, ograniczeniem przepływu w układzie albo usterką sprężarki. Nie sprawdzaj obecności czynnika przez naciskanie zaworu i nie uzupełniaj go samodzielnie. WP71-265WT wykorzystuje R290, czyli czynnik wymagający odpowiedniego wyposażenia, procedury odzysku, kontroli szczelności i ochrony przeciwpożarowej.
Prace przy obiegu R290, sprężarce, połączeniach lutowanych i napełnianiu układu są przeznaczone dla wykwalifikowanego serwisanta z odpowiednimi uprawnieniami i narzędziami. Nie używaj płomienia do szukania nieszczelności, nie obchodź zabezpieczeń i nie uruchamiaj urządzenia po podejrzeniu wycieku.
Dostęp do części i wymiana

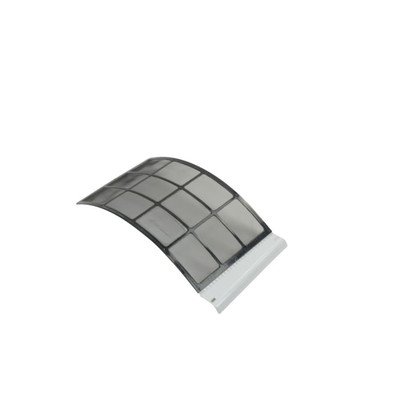

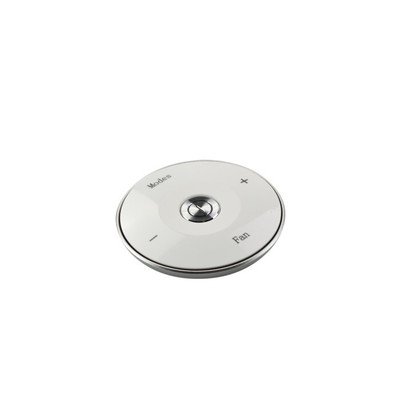

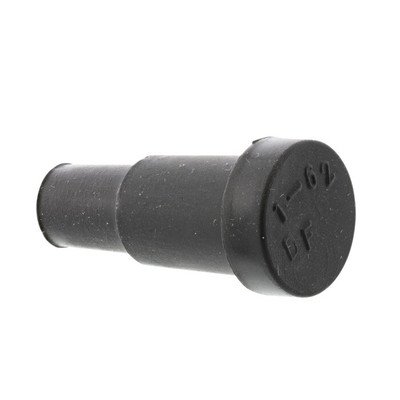

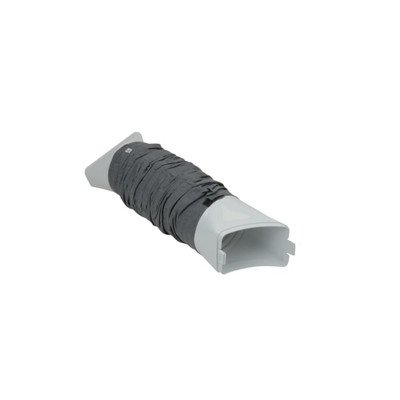

Elementy zewnętrzne, takie jak pilot, wąż wylotowy, korek spustowy, łącznik odpływu, filtry czy niektóre akcesoria okienne, można zwykle ocenić bez zdejmowania całej obudowy. Przed wymianą porównaj długość, średnicę, sposób zatrzasku, gwint, uszczelnienie i stronę montażu.
Dostęp do pompy, zbiornika, przełącznika poziomu, wentylatora, czujników, modułu głównego lub sprężarki wymaga już demontażu części obudowy. Kolejność zależy od wersji konstrukcyjnej. Bezpieczna ogólna kolejność jest następująca:
- Wyłącz urządzenie, wyjmij wtyczkę i odczekaj, aż zatrzymają się wentylatory.
- Opróżnij dostępny zbiornik i zabezpiecz miejsce przed resztkami wody.
- Zdemontuj tylko te osłony, które przewidziano w instrukcji serwisowej dla tego modelu.
- Oznacz złącza i przewody przed ich odłączeniem; nie ciągnij za przewody.
- Zabezpiecz śruby oraz elementy dystansowe w kolejności demontażu.
- Po montażu sprawdź, czy przewody nie są przyciśnięte, a odpływ i uszczelnienia są prawidłowo ułożone.
- Przeprowadź próbę w odpowiednim trybie i obserwuj nawiew, hałas, odpływ wody oraz reakcję wyświetlacza.
Nie podawaj napięcia na odłączony silnik, pompę ani moduł „na próbę”, jeżeli nie znasz schematu i parametrów elementu. Nie mostkuj przełącznika poziomu wody ani innych zabezpieczeń. Jeżeli po wymianie części urządzenie wyłącza się, przegrzewa, wydziela zapach spalenizny lub pojawia się wyciek, przerwij próbę.
Jak dobrać część do WP71-265WT
Najbezpieczniej rozpocząć od pełnych danych z tabliczki znamionowej:
- Electrolux WP71-265WT;
- PNC/Prod.No. 95001153300 lub zapis odpowiadający pełnemu oznaczeniu na urządzeniu;
- numer seryjny, jeżeli katalog rozróżnia wykonania;
- numer części odczytany z wymontowanego elementu;
- zdjęcie złącza, mocowania i etykiety podzespołu.

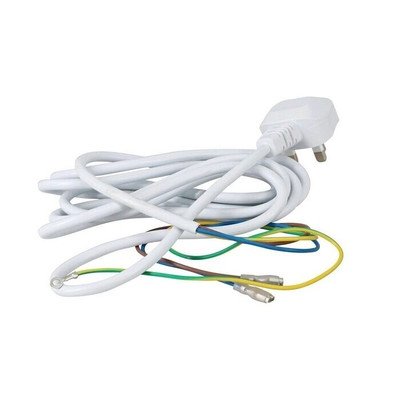

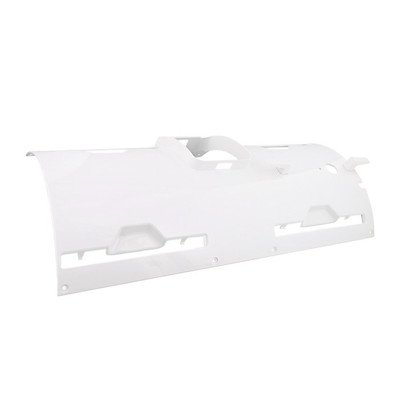

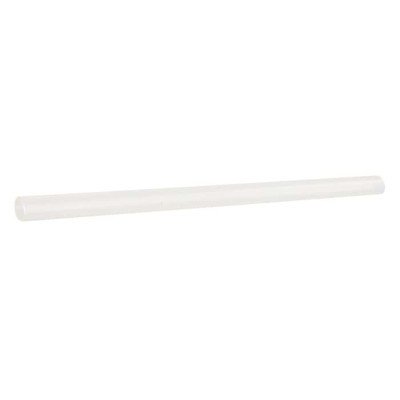

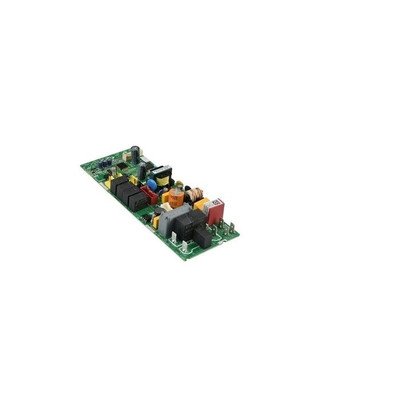

W katalogu dla tego modelu występują między innymi moduł główny, wyświetlacz, silnik wentylatora, pompa, przełączniki poziomu wody, zbiornik, węże odpływowe, przewód zasilający, filtry, panel i tylne obudowy, czujniki temperatury, sprężarka oraz elementy obiegu chłodniczego. Niektóre pozycje mają różne wykonania lub występują jako kompletny zespół, dlatego identyczny wygląd, liczba pinów albo nazwa handlowa nie wystarczą do potwierdzenia zgodności.
Przy częściach mechanicznych porównaj wymiary, punkty mocowania, kolor, średnicę i kierunek przepływu. Przy elektronice sprawdź pełny numer płytki, rewizję, złącza i informację, czy moduł wymaga konfiguracji. Przy pompie, czujniku lub przełączniku poziomu nie zamieniaj elementu na przypadkowy odpowiednik o podobnym kształcie.
Jeżeli nie masz pewności, przygotuj zdjęcie tabliczki znamionowej oraz uszkodzonej części z widocznym numerem. Dopiero po porównaniu tych danych z katalogiem można potwierdzić właściwy wariant.
Konserwacja ograniczająca awarie
Regularnie czyść filtry zgodnie z instrukcją, nie zasłaniaj kratek i nie załamuj węża wylotowego. Kontroluj odpływ skroplin, korek oraz przewody, a po sezonie przechowuj urządzenie w stanie zaleconym przez producenta. Zabrudzenie i ograniczony przepływ powietrza mogą powodować spadek wydajności oraz dodatkowo obciążać wentylator i sprężarkę.
FAQ
Czy model WP71-265WT i PNC 950011533 oznaczają to samo?
Nie całkowicie. WP71-265WT jest oznaczeniem modelu, natomiast 950011533 to kod produktu/PNC. W katalogu części może pojawić się pełny wariant 95001153300, dlatego do doboru podaj pełne oznaczenie z tabliczki znamionowej.
Klimatyzator działa, ale nie chłodzi. Czy trzeba wymienić sprężarkę?
Nie. Najpierw sprawdź tryb pracy, temperaturę zadaną, filtry, drożność węża i warunki w pomieszczeniu. Dopiero gdy sprężarka, przepływ powietrza i sterowanie zostaną prawidłowo zweryfikowane, serwisant może ocenić szczelność układu oraz stan sprężarki.
Czy wodę w klimatyzatorze zawsze usuwa pompa?
Nie. W urządzeniu występują zbiornik, korki i przewody odpływowe, a pompa jest tylko jednym z elementów układu odprowadzania wody. Zatkany przewód, pełny zbiornik lub uszkodzony przełącznik poziomu mogą dawać podobne objawy jak awaria pompy.
Czy można zamontować dowolny moduł o takim samym złączu?
Nie. Moduły mogą różnić się oprogramowaniem, rewizją płytki, przypisaniem złączy i konfiguracją. Porównaj numer części oraz pełny PNC urządzenia; samo złącze i podobny wygląd nie potwierdzają kompatybilności.
Czy można samodzielnie sprawdzić czynnik R290?
Nie wykonuj samodzielnego otwierania obiegu ani napełniania. R290 jest czynnikiem palnym, a diagnoza wymaga odpowiednich przyrządów i procedur dla układów chłodniczych. Taką pracę powinien wykonać wykwalifikowany serwisant.
Co wysłać do doboru części?
Prześlij pełne oznaczenie z tabliczki znamionowej, najlepiej z numerem PNC/Prod.No. 95001153300, oraz zdjęcie uszkodzonego elementu z widocznym numerem, złączami i mocowaniem. To pozwala odróżnić warianty części przeznaczone do WP71-265WT.
