950011604 Klimatyzator przenośny Comfort 600 BTU 12000 EXP34U339CW
Części do klimatyzatora przenośnego Electrolux EXP34U339CW Comfort 600 12000 BTU dobieraj na podstawie pełnego numeru PNC z tabliczki znamionowej. Przy spadku wydajności, hałasie, wycieku wody lub kodzie błędu najpierw sprawdź filtr, odpływ skroplin, wąż wylotowy i sposób pracy urządzenia.
Co obejmuje ta kategoria
Model Electrolux EXP34U339CW należy do przenośnych klimatyzatorów Comfort 600 o wydajności 12000 BTU. W zależności od wariantu urządzenia mogą występować różne wykonania filtrów, czujników, silników wentylatora, turbin, elementów odpływu, obudowy, modułów sterujących i akcesoriów. W tej rodzinie spotyka się również części oznaczane dla urządzeń Electrolux i AEG, ale samo podobieństwo konstrukcji nie potwierdza zgodności.
Przed rozpoczęciem naprawy ustal, czy problem dotyczy przepływu powietrza, odprowadzania skroplin, sterowania, czy układu chłodniczego. Jeden objaw może mieć kilka przyczyn, dlatego nie należy wymieniać części wyłącznie na podstawie kodu błędu albo wyglądu elementu.
Klimatyzator nie chłodzi albo chłodzi słabo
Najpierw sprawdź ustawienie trybu Cool, temperaturę zadaną i temperaturę w pomieszczeniu. Instrukcja dla tej serii podaje zakres pracy w trybie chłodzenia od 16 do 35°C. Po zmianie trybu lub krótkiej przerwie sprężarka może potrzebować około czterech minut na ponowne uruchomienie.
Następnie przejdź od prostych przyczyn do podzespołów:
- Filtr powietrza – zabrudzenie ogranicza przepływ, może powodować oblodzenie wymiennika, częste wyłączanie i słabe chłodzenie. Wyjmij górny i dolny filtr, odkurz je, a przy silnym zabrudzeniu umyj zgodnie z instrukcją i całkowicie wysusz przed montażem.
- Wąż wylotowy i adapter okienny – wąż nie może być zablokowany, mocno zagięty ani pozostawiony z niepotrzebnym zwisem. Ciepłe powietrze musi być odprowadzane na zewnątrz. Nieszczelny lub źle zamontowany zestaw okienny obniża skuteczność chłodzenia.
- Przepływ przed urządzeniem – zasłony, meble albo zbyt mały odstęp od ścian mogą ograniczać zasysanie i wydmuch powietrza. Instrukcja zaleca ustawienie urządzenia na płaskim podłożu i pozostawienie około 50 cm wolnej przestrzeni.
- Oblodzenie wymiennika – wyłącz chłodzenie i uruchom wentylację, aby lód stopniał. Jeżeli oblodzenie wraca po oczyszczeniu filtra i sprawdzeniu przepływu, potrzebna jest dalsza diagnostyka układu chłodniczego lub czujnika temperatury.
- Wentylator, turbina i silnik – jeżeli słychać buczenie, tarcie, nieregularne obroty albo nawiew jest wyraźnie słabszy, sprawdź, czy turbina nie jest zabrudzona, pęknięta lub luźna. Dopiero po wykluczeniu blokady mechanicznej rozważa się silnik albo jego zasilanie.
Sam fakt, że z urządzenia wydobywa się chłodne powietrze, nie potwierdza sprawności układu chłodniczego. Również brak chłodzenia nie oznacza automatycznie uszkodzenia sprężarki. Przy podejrzeniu nieszczelności, braku czynnika R290 lub problemu ze sprężarką potrzebna jest diagnostyka chłodnicza wykonana przez osobę z odpowiednimi kwalifikacjami.
Woda, pełna taca i kod P1
Kod P1 oznacza zapełnienie dolnej tacy skroplin w procedurze opisanej dla tej rodziny urządzeń. Wyłącz klimatyzator, odłącz zasilanie i przesuń go w miejsce, w którym można bezpiecznie odprowadzić wodę. Otwórz dolny odpływ, podstaw naczynie i poczekaj, aż skropliny przestaną wypływać. Po zamknięciu korka uruchom urządzenie ponownie.
Jeżeli P1 powraca szybko, sprawdź:
- czy korek i gumowy zaślepiający element odpływu są prawidłowo osadzone;
- czy odpływ nie jest zablokowany zabrudzeniem lub załamaniem przewodu;
- czy urządzenie stoi stabilnie i zgodnie z instrukcją;
- czy w trybie osuszania zastosowano przewód ciągłego odpływu poprowadzony cały czas niżej niż króciec odpływowy.
W trybie chłodzenia przewód odpływowy nie jest wymagany według instrukcji. W trybie osuszania ciągły odpływ powinien prowadzić do odpływu znajdującego się niżej niż urządzenie, bez załamań i bez podnoszenia przewodu. Niewłaściwe podłączenie może spowodować wyciek. Sama obecność wody nie przesądza o uszkodzeniu zbiornika, pompy ani modułu sterującego.
Kody błędów i ich interpretacja
| Kod | Znaczenie w instrukcji tej rodziny | Co sprawdzić przed zakupem części |
| P1 | Dolna taca skroplin jest pełna | Opróżnienie tacy, korek, odpływ i ustawienie urządzenia |
| AS | Awaria czujnika temperatury otoczenia | Połączenie czujnika i wiązkę; dalsza diagnostyka wymaga dokumentacji serwisowej |
| ES | Awaria czujnika temperatury parownika | Czujnik, przewody i złącza; kod nie wskazuje samodzielnie konkretnego numeru części |
| L3 | Awaria silnika wentylatora skraplacza DC | Czy wirnik nie jest zablokowany oraz czy złącza nie są wysunięte |
| E4 | Błąd komunikacji między płytką wyświetlacza a płytą główną | Złącza i wiązkę; wymiana modułu bez potwierdzenia wersji może być niewłaściwa |
Kod błędu jest wskazówką dla określonego obwodu, a nie automatycznym wskazaniem części do zamówienia. Instrukcja zaleca kontakt z autoryzowanym serwisem przy kodach AS, ES, L3 i E4. Jeżeli kod wraca po wykonaniu czynności przewidzianych dla P1, trzeba ustalić przyczynę elektryczną, mechaniczną albo komunikacyjną.
Jak sprawdzić czujnik i silnik
Przed pomiarem odłącz urządzenie od zasilania i uzyskaj dostęp do właściwego złącza. Nie mierz elementu pod napięciem, jeżeli nie masz kwalifikacji i procedury dla tego modelu.
W przypadku czujnika temperatury sprawdza się ciągłość obwodu oraz zmianę rezystancji przy zmianie temperatury. Wynik należy porównać z charakterystyką czujnika dla konkretnego wariantu EXP34U339CW. Rezystancja równa nieskończoności może wskazywać na przerwę, a wartość bliska zeru na zwarcie, ale prawidłowy pomiar w temperaturze pokojowej nie potwierdza sprawności czujnika w całym zakresie pracy.

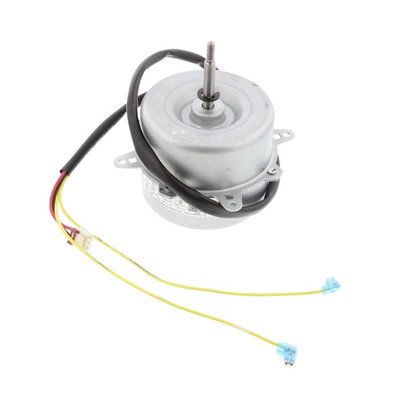

Przy silniku wentylatora najpierw sprawdź, czy turbina obraca się bez wyczuwalnego zatarcia i czy nie ociera o obudowę. Następnie skontroluj wtyczkę, przewody i ślady przegrzania. Pomiar rezystancji uzwojeń lub kontrola napięcia zasilającego ma sens dopiero po identyfikacji typu silnika i pinów z dokumentacji właściwego wariantu. Nie należy zakładać, że silniki o tej samej mocy mają identyczne złącze, sterowanie lub kierunek obrotów.
Dostęp do części i wymiana
Filtry, korki odpływu i część elementów zestawu wylotowego są dostępne bez rozbierania całej obudowy. Przed ich wyjęciem odłącz zasilanie, opróżnij skropliny i zabezpiecz podłogę przed wodą.
Dostęp do turbiny, silnika, czujnika albo modułu zwykle wymaga zdjęcia odpowiedniego panelu obudowy. Konstrukcja i kolejność demontażu mogą różnić się między wariantami PNC. Przed odłączeniem przewodów zrób zdjęcie ułożenia wiązek i oznacz złącza, ale nie kieruj się wyłącznie kolorem przewodu. Po wyjęciu części sprawdź, czy nie ma pękniętych uchwytów, przetartych przewodów, śladów wilgoci lub zabrudzenia wymiennika.
Podczas montażu:
- zamontuj filtr suchy i skierowany właściwą stroną;
- ułóż przewody tak, aby nie dotykały turbiny ani gorących elementów;
- osadź korek i uszczelnienia odpływu bez skręcenia;
- zamontuj turbinę bez luzu na osi i bez ocierania o obudowę;
- przed uruchomieniem sprawdź, czy wszystkie panele i złącza wróciły na miejsce.
Po naprawie wykonaj próbę w odpowiednim trybie: sprawdź nawiew, zmianę temperatury powietrza, odpływ skroplin, nietypowe dźwięki i ewentualny powrót kodu błędu. Nie uruchamiaj urządzenia z otwartą obudową ani z pominiętymi osłonami.
Bezpieczeństwo przy układzie chłodniczym
Model wykorzystuje czynnik R290, który jest czynnikiem palnym. Nie przebijaj rur, nie odkręcaj elementów układu chłodniczego, nie próbuj dopuszczać czynnika i nie sprawdzaj nieszczelności płomieniem. Czynnik może być bezwonny, dlatego brak zapachu nie wyklucza wycieku.
Opisane czynności serwisowe dotyczące obwodu chłodniczego, sprężarki, lutowania, odzysku lub napełniania czynnika wymagają odpowiednich kwalifikacji, wymaganych uprawnień, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak dobrać właściwą część
W przypadku Electrolux sam model EXP34U339CW nie identyfikuje kompletnego wariantu technicznego. Na tabliczce znamionowej odczytaj pełny numer Prod.No. / PNC, w tym końcówkę wariantu. Katalog Electrolux pokazuje dla tego modelu między innymi numery 95001160400, 95001160401, 95001160402, a także warianty z serii 95001162300, 95001162301 i 95001162302. Nie skracaj numeru do samego 950011604, jeżeli katalog producenta rozróżnia wersje.
Przy doborze porównaj:
- pełny PNC urządzenia;
- numer części i oznaczenie producenta;
- miejsce montażu, wymiary oraz sposób mocowania;
- typ złącza i długość przewodu;
- rodzaj silnika, turbiny lub czujnika;
- wariant modułu i ewentualną potrzebę konfiguracji.
Identyczne złącze albo podobne zdjęcie nie gwarantuje zgodności. Przed zamówieniem zapisz pełne oznaczenie z tabliczki i numer uszkodzonej części. Jeżeli tabliczka jest nieczytelna, przygotuj jej zdjęcie oraz zdjęcia starego elementu, złącza i mocowania.
FAQ
Czy kod P1 oznacza uszkodzenie pompy?
Nie. W tej rodzinie P1 oznacza pełną dolną tacę skroplin. Najpierw należy opróżnić tacę i sprawdzić odpływ. Dopiero szybki powrót kodu po prawidłowym odprowadzeniu wody uzasadnia dalszą diagnostykę.
Czy słabe chłodzenie zawsze oznacza brak czynnika?
Nie. Podobny objaw powodują zabrudzone filtry, zablokowany lub źle zamontowany wąż wylotowy, oblodzenie wymiennika, niewłaściwe ustawienie trybu oraz ograniczony przepływ powietrza. Układ chłodniczy sprawdza się dopiero po wykluczeniu prostszych przyczyn.
Czy mogę umyć filtr wodą?
Tak, jeżeli filtr jest silnie zabrudzony i instrukcja danego wariantu to przewiduje. Użyj letniej wody o temperaturze niższej niż 40°C i łagodnego detergentu, dokładnie wypłucz filtr i zamontuj go dopiero po całkowitym wysuszeniu. Mokry filtr może ograniczać przepływ i uszkodzić urządzenie.
Czy numer 950011604 wystarczy do zamówienia części?
Nie. Dla Electrolux należy odczytać pełny PNC / Prod.No. z tabliczki znamionowej, razem z końcówką wariantu. Różnice między pełnymi numerami mogą oznaczać inne wykonanie części lub wiązki.
Czy wymiana silnika wentylatora wymaga programowania?
Nie można tego założyć dla całej kategorii. Silnik może być elementem wykonawczym, ale sposób sterowania i zgodność zależą od konkretnego numeru części oraz wariantu urządzenia. Przed zakupem porównaj oznaczenie katalogowe, złącze i konstrukcję.
Czy mogę samodzielnie naprawić wyciek czynnika R290?
Nie. Naprawa obwodu chłodniczego z R290 wymaga odpowiednich kwalifikacji, narzędzi i procedur bezpieczeństwa. Użytkownik może bezpiecznie sprawdzić filtr, odpływ, korek, wąż wylotowy i widoczne uszkodzenia mechaniczne, ale nie powinien ingerować w szczelny układ chłodniczy.
