922717164 Zamrażarka szafkowa 600 LUT6NE28U
Części do zamrażarki Electrolux LUT6NE28U 922717164 dobieraj na podstawie pełnego numeru PNC z tabliczki znamionowej, nie tylko nazwy modelu. To ważne przy czujnikach, wentylatorze, uszczelce, zawiasach, szufladach i elementach układu No Frost. Właściwe oznaczenie ogranicza ryzyko zamówienia części z innego wariantu urządzenia.
Electrolux LUT6NE28U – jakie części mogą wymagać wymiany
Electrolux LUT6NE28U to wolnostojąca zamrażarka No Frost o pojemności około 280 l, z pięcioma pełnej szerokości szufladami, elektronicznym sterowaniem i automatycznym odszranianiem. W modelu 922717164 mogą występować różne wykonania oznaczone pełnym numerem PNC, dlatego sama nazwa LUT6NE28U albo skrócony numer 922717164 nie zawsze wystarcza do potwierdzenia zgodności.
W zależności od rodzaju usterki potrzebna może być część konstrukcyjna, na przykład szuflada, tuleja, zawias, korek lub nóżka, albo podzespół wpływający na temperaturę i pracę układu No Frost: czujnik temperatury, wentylator, moduł sterujący, element układu odszraniania, uszczelka czy sprężarka.
Objaw nie wskazuje od razu jednej części
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Zamrażarka nie osiąga temperatury | Niedomknięte drzwi, nieszczelna uszczelka, zabrudzony skraplacz, problem z wentylatorem, czujnikiem, sterowaniem albo układem chłodniczym | Ułożenie produktów, stan uszczelki, odstęp od ściany, drożność przepływu powietrza, alarm temperatury | Jeżeli po usunięciu przeszkody i prawidłowym zamknięciu drzwi temperatura nadal rośnie, potrzebna jest dalsza diagnostyka podzespołów |
| Pojawia się dużo lodu lub szronu mimo No Frost | Nieszczelność drzwi, niesprawne odszranianie, czujnik, bezpiecznik termiczny, grzałka, odpływ skroplin albo sterowanie | Miejsce i rozkład lodu po całkowitym rozmrożeniu, drożność odpływu, przewody i elementy układu odszraniania | Jednorazowy szron po długim otwarciu drzwi nie potwierdza awarii. Powtarzające się oblodzenie po kilku dniach lub tygodniach wskazuje na problem wymagający pomiarów |
| Słychać nietypowe buczenie, tarcie lub cykliczne stukanie | Wentylator ocierający o lód, zużyte łożysko wentylatora, luźny element, normalne odgłosy pracy sprężarki lub przepływu czynnika | Czy dźwięk zmienia się po otwarciu drzwi, czy zanika po rozmrożeniu i czy pochodzi z okolicy wentylatora lub sprężarki | Dźwięk ustępujący po rozmrożeniu może wskazywać na lód przy wentylatorze, ale nie rozstrzyga, dlaczego lód powstał |
| Alarm temperatury pojawia się po uruchomieniu lub rozmrożeniu | Naturalne nagrzanie komory, duży załadunek, przerwa w zasilaniu albo rzeczywisty problem z chłodzeniem | Rzeczywistą temperaturę produktów, czas od uruchomienia, ustawienie temperatury i stan drzwi | Alarm sam w sobie nie oznacza uszkodzonego czujnika. Jeżeli nie ustępuje po osiągnięciu temperatury roboczej, trzeba sprawdzić obieg chłodzenia i pomiar temperatury |
| Drzwi ocierają, opadają lub nie dociskają | Uszkodzony zawias, tuleja, korek, nóżka, nierówne ustawienie urządzenia albo uszczelka | Szczelinę między uszczelką a korpusem, luz zawiasu, poziomowanie i przeszkody w szufladach | Jeżeli uszczelka jest cała, ale drzwi są przekoszone, wymiana samej uszczelki może nie usunąć problemu |
Jak odróżnić problem z uszczelką od awarii chłodzenia

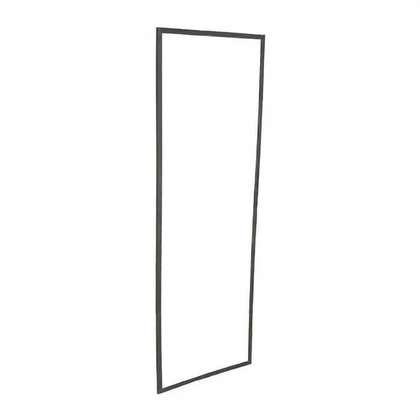

Najpierw obejrzyj uszczelkę na całym obwodzie. Szukaj pęknięć, trwałego odkształcenia, odklejenia i miejsc, w których nie przylega do korpusu. Sprawdź także, czy żadna szuflada ani opakowanie nie blokuje domknięcia drzwi. Zabrudzona uszczelka może przepuszczać powietrze bez widocznego uszkodzenia.
Jeśli w jednym miejscu uszczelka nie dociska, a krawędź drzwi jest wyraźnie przekoszona, przyczyną może być zawias, tuleja lub nieprawidłowe wypoziomowanie. Jeśli drzwi zamykają się prawidłowo, a temperatura nadal rośnie, trzeba przejść do kontroli wentylatora, czujników i układu chłodniczego zamiast kupować uszczelkę na próbę.
Gdy zamrażarka obladza się mimo systemu No Frost
W tym modelu zimne powietrze jest rozprowadzane po komorze przez wentylator, a wilgoć nie powinna odkładać się w postaci typowej dla zamrażarki statycznej. Jeżeli po pełnym rozmrożeniu urządzenie działa poprawnie tylko przez pewien czas, a następnie ponownie traci wydajność, podejrzenie może dotyczyć układu odszraniania lub obiegu powietrza.
Przed demontażem sprawdź:
- czy drzwi są szczelnie zamknięte i nie są często pozostawiane otwarte;
- czy szuflady i produkty nie zasłaniają kanałów przepływu powietrza;
- czy urządzenie stoi stabilnie i ma wymagany odstęp od ściany;
- czy skraplacz nie jest pokryty kurzem;
- czy po całkowitym rozmrożeniu lód powraca w tym samym miejscu.
Dopiero później ma sens dostęp do osłony parownika i sprawdzenie elementów odszraniania. Po odłączeniu urządzenia od zasilania można skontrolować przewody, wtyczki i ciągłość obwodu grzałki lub zabezpieczenia, jeśli konstrukcja umożliwia bezpieczny dostęp. Rezystancję należy porównać z dokumentacją serwisową właściwego wariantu PNC. Brak przejścia może wskazywać na przerwę w elemencie lub przewodzie, ale prawidłowa rezystancja nie potwierdza jeszcze sprawności sterowania, izolacji ani pracy pod obciążeniem.
Czujnik temperatury bada się po odłączeniu od układu i zgodnie z charakterystyką przewidzianą dla konkretnego modelu. Nie należy podstawiać uniwersalnej wartości rezystancji dla wszystkich czujników Electrolux. Wynik skrajny, taki jak przerwa albo zwarcie, jest wyraźną nieprawidłowością, natomiast wartość pośrednia wymaga porównania z temperaturą elementu i tabelą producenta.
Opisane pomiary i prace przy elementach elektrycznych wymagają doświadczenia, właściwego miernika oraz odłączenia urządzenia od zasilania. Nie wolno omijać bezpiecznika termicznego, trwale mostkować zabezpieczeń ani zasilać grzałki poza procedurą serwisową.
Wentylator, czujnik i sterowanie
Wentylator odpowiada za wymuszony obieg zimnego powietrza. Jego awaria może powodować nierówną temperaturę, nietypowy hałas albo pogorszenie chłodzenia mimo prawidłowej pracy sprężarki. Najpierw sprawdź, czy łopatki nie są zablokowane lodem i czy przewody oraz złącza nie są luźne. Test wentylatora pod napięciem nie jest czynnością dla osoby bez przygotowania, ponieważ wymaga pracy przy dostępnych częściach elektrycznych.
Czujnik temperatury przekazuje modułowi informację o warunkach w komorze lub w okolicy parownika. Jego uszkodzenie może prowadzić do niewłaściwego sterowania sprężarką, alarmów albo nieprawidłowego odszraniania. Moduł sterujący należy podejrzewać dopiero po sprawdzeniu zasilania, połączeń, czujników i elementów wykonawczych. Sam kod alarmu lub brak reakcji panelu nie jest wystarczającym dowodem uszkodzenia modułu.
Gdzie uzyskać dostęp do części
Elementy użytkowe, takie jak szuflady, prowadnice, uszczelka, zawiasy i część osłon, są dostępne od strony drzwi lub wnętrza komory. Przed wymianą szuflady zmierz jej szerokość, wysokość, głębokość i sprawdź sposób współpracy z prowadnicami. W przypadku zawiasu lub tulei zwróć uwagę na stronę montażu oraz kolejność podkładek i elementów dystansowych.
Do czujnika, wentylatora i elementów odszraniania zwykle prowadzi demontaż wewnętrznej osłony w rejonie parownika. Konstrukcja może różnić się między wariantami PNC, dlatego nie należy podważać osłony na siłę ani ciągnąć za przewody. Przed rozłączeniem złączy wykonaj zdjęcie ich położenia, oznacz przewody i sprawdź, czy element nie jest przyklejony do izolacji albo zamocowany w uchwycie.
Moduł sterujący i sprężarka znajdują się poza komorą użytkową. Dostęp do nich może wymagać zdjęcia tylnej lub dolnej osłony. Układ chłodniczy z czynnikiem R600a oraz połączenia sprężarki powinien obsługiwać wykwalifikowany serwisant. Nie nakłuwaj przewodów, nie używaj otwartego ognia do szukania nieszczelności i nie próbuj samodzielnie uzupełniać czynnika.
Po montażu sprawdź, czy wszystkie osłony są zamocowane, przewody nie zostały ściśnięte, wentylator obraca się bez ocierania, drzwi dociskają uszczelkę, a urządzenie stoi stabilnie. Temperaturę oceniaj po czasie potrzebnym na powrót do pracy, nie bezpośrednio po włączeniu. Instrukcja tego modelu przewiduje alarm przy zbyt wysokiej temperaturze oraz możliwość opóźnienia rozpoczęcia pracy sprężarki po podłączeniu zasilania.
Jak dobrać część do LUT6NE28U
Dla zamrażarki Electrolux potrzebny jest pełny numer PNC / Prod.No. z tabliczki znamionowej. W rodzinie LUT6NE28U występują warianty PNC 92271716401, 92271716402 i 92271716403. Oznacza to, że sam model LUT6NE28U albo skrócony kod 922717164 nie powinien być traktowany jako pełne potwierdzenie zgodności.
Przy zamawianiu przygotuj:
- model: LUT6NE28U;
- pełny PNC / Prod.No. z końcówką wariantu;
- oznaczenie starej części, jeśli jest czytelne;
- zdjęcie tabliczki znamionowej i, w razie potrzeby, zdjęcie mocowania lub złącza;
- wymiary oraz stronę montażu dla części mechanicznych.
Nie dobieraj wyłącznie po zdjęciu. Identyczny wygląd, liczba pinów lub pasujące złącze nie muszą oznaczać tej samej charakterystyki czujnika, sposobu sterowania, wersji mechanizmu ani zgodności z konkretnym oprogramowaniem modułu. Przy module nie zakładaj automatycznie, że będzie wymagał programowania, ale również nie zakładaj, że każda wersja z takim samym numerem obudowy zadziała bez konfiguracji.
W pierwszej kolejności odczytaj pełny PNC z tabliczki znamionowej znajdującej się wewnątrz urządzenia. Dopiero na tej podstawie porównaj numer części, wykonanie, wymiary, mocowania i parametry elektryczne.
FAQ
Czy 922717164 to pełny numer potrzebny do zamówienia części?
Nie zawsze. Dla Electrolux należy sprawdzić pełny numer PNC / Prod.No., łącznie z końcówką wariantu, na przykład 92271716401, 92271716402 lub 92271716403. Skrócony numer może prowadzić do kilku wersji technicznych tego samego modelu.
Czy alarm temperatury oznacza uszkodzony czujnik?
Nie. Alarm może pojawić się po pierwszym uruchomieniu, dłuższej przerwie w zasilaniu, dużym załadunku, niedomknięciu drzwi albo rzeczywistym problemie z chłodzeniem. Jeżeli po ustabilizowaniu temperatury alarm powraca, należy sprawdzić także uszczelkę, wentylator, obieg powietrza i układ odszraniania.
Czy zamrażarka No Frost może mieć lód na tylnej ściance?
Niewielkie oszronienie w określonych warunkach nie musi oznaczać awarii, ale powtarzające się narastanie lodu, blokowanie wentylatora lub pogorszenie chłodzenia wymaga diagnostyki. Samo rozmrożenie może przywrócić pracę tylko tymczasowo, jeśli przyczyna pozostanie usunięta.
Jak sprawdzić czujnik temperatury w Electrolux LUT6NE28U?
Po odłączeniu urządzenia i odłączeniu czujnika od obwodu zmierz jego rezystancję, a następnie porównaj wynik z charakterystyką przewidzianą dla konkretnego PNC i temperatury pomiaru. Nie stosuj jednej uniwersalnej wartości dla wszystkich czujników Electrolux. Przerwa lub zwarcie wskazuje na uszkodzenie obwodu, ale wynik pośredni wymaga dalszego porównania z dokumentacją.
Czy można samodzielnie wymienić szufladę, uszczelkę albo zawias?
Takie części są zwykle prostsze do wymiany niż elementy układu chłodniczego, ale trzeba zachować właściwą stronę montażu, wymiary i kolejność mocowań. Po wymianie sprawdź, czy szuflada przesuwa się bez ocierania, a drzwi równomiernie dociskają uszczelkę.
Jakie dane wysłać do doboru części?
Prześlij pełny PNC / Prod.No. z tabliczki znamionowej, model LUT6NE28U, oznaczenie starej części oraz zdjęcia elementu i jego mocowania. Przy częściach mechanicznych dodaj wymiary i informację, po której stronie urządzenia część pracuje.
