923421300 Chłodziarka do wina 500 EWUS052B5B
Części do Electrolux EWUS052B5B dobiera się po pełnym numerze PNC, nie tylko po nazwie modelu. Przy problemach z temperaturą, hałasem, wentylacją, drzwiami lub wyposażeniem sprawdź najpierw objaw i konkretny podzespół, a następnie porównaj oznaczenie, mocowanie oraz wariant urządzenia.
Jak rozumieć oznaczenie urządzenia
Kategoria dotyczy chłodziarki do wina Electrolux EWUS052B5B, oznaczanej także numerem PNC 923421300. Jest to jednokomorowa, do zabudowy chłodziarka do wina z oświetleniem LED, wewnętrznym panelem sterowania i elementami układu chłodzenia oraz wentylacji.
Przed zamówieniem części odczytaj z tabliczki znamionowej:
- pełny model: EWUS052B5B;
- numer PNC / Prod.No. wraz z pełną końcówką, na przykład 92342130000, 92342130001, 92342132100 albo 92342132101;
- numer seryjny, jeżeli jest potrzebny do rozróżnienia wykonania.
Sam zapis 923421300 może nie identyfikować konkretnej wersji produkcyjnej. Oficjalny katalog części rozróżnia kilka pełnych wariantów PNC tego samego modelu, dlatego identyczne zdjęcie, nazwa handlowa albo wtyczka nie wystarczają do potwierdzenia zgodności.
Objaw a możliwa przyczyna
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Temperatura jest zbyt wysoka lub długo się stabilizuje | zabrudzenie lub ograniczenie wentylacji, niesprawny wentylator, czujnik temperatury, elektronika, nieszczelne drzwi, problem układu chłodniczego | ustawienie temperatury, swobodny przepływ powietrza, pracę wentylatorów, przyleganie uszczelki i rzeczywistą temperaturę termometrem | prawidłowa praca wentylatora nie wyklucza czujnika, elektroniki ani układu chłodniczego; sam odczyt z wyświetlacza pokazuje nastawę, a nie zawsze temperaturę rzeczywistą |
| Urządzenie pracuje długo lub niemal bez przerwy | nieszczelność drzwi, zbyt wysoka temperatura otoczenia, niewłaściwa wentylacja zabudowy, błędny odczyt czujnika, ubytek czynnika chłodniczego | uszczelkę, wypoziomowanie drzwi, warunki zabudowy, temperaturę w komorze i zachowanie sprężarki | jeżeli po rozmrożeniu i prawidłowej wentylacji chłodziarka nadal nie osiąga temperatury, nie należy od razu wymieniać panelu lub czujnika |
| Słychać buczenie, tarcie lub drgania | wentylator, luźna osłona, kontakt łopatek z lodem, sprężarka, nierówne ustawienie urządzenia | źródło dźwięku, stan łopatek, mocowania i wypoziomowanie | tarcie zmieniające się po otwarciu drzwi może pochodzić od wentylatora; stałe buczenie z tylnej części wymaga osobnej oceny układu chłodniczego lub sprężarki |
| Brak obiegu powietrza | zatrzymany wentylator wewnętrzny lub zewnętrzny, oblodzenie, przerwa w zasilaniu wentylatora, sterowanie elektroniczne | czy łopatki obracają się bez oporu, czy kanały są drożne i czy do wentylatora dochodzi właściwe zasilanie zgodnie ze schematem modelu | sprawny silnik podłączony poza urządzeniem nie potwierdza sprawności sterowania, przewodów ani czujników |
| Nie działa panel lub oświetlenie | zasilanie, przewód, moduł panelu, moduł zasilający, pokrywa lub moduł LED | przewód zasilający, złącza i elementy widoczne po odłączeniu urządzenia | brak reakcji panelu nie jest automatycznie dowodem uszkodzenia samego panelu; przyczyną może być moduł zasilania |

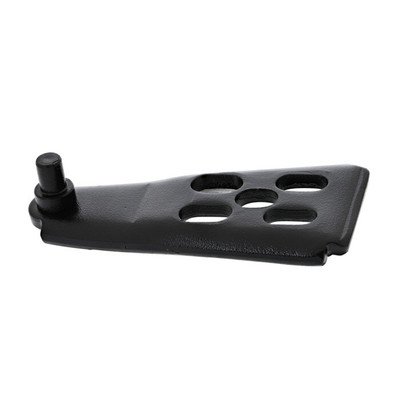

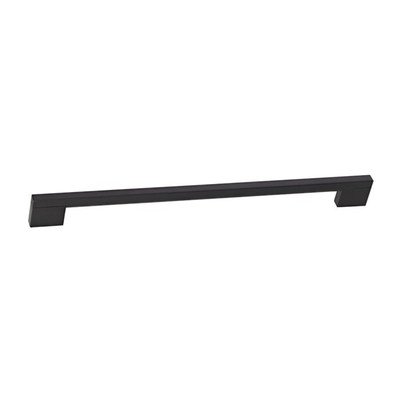

| Drzwi ocierają, nie domykają się lub tracą szczelność | zawias, zaślepka, uchwyt, źle ustawione urządzenie, uszkodzona uszczelka, drzwi szklane | szczelinę po zamknięciu, przyleganie uszczelki, luzy zawiasów, mocowanie uchwytu i poziomowanie | część należy dobrać po stronie montażu, wymiarze i wariancie drzwi; nie każda wersja zawiasu jest zamienna |
| Pęknięta lub odkształcona półka | przeciążenie, uderzenie, niewłaściwe podparcie, różnica wymiaru | długość, szerokość, grubość, położenie podpór i materiał półki | w tym modelu występują różne półki drewniane, między innymi dolna i środkowa; podobny wymiar zewnętrzny nie gwarantuje właściwego podparcia |
Gdy chłodziarka nie utrzymuje temperatury
Najpierw zmierz temperaturę niezależnym termometrem umieszczonym w komorze, zamiast opierać diagnozę wyłącznie na nastawie panelu. Zwróć uwagę na temperaturę pomieszczenia i warunki zabudowy. Dla tego modelu producent podaje zakres temperatury otoczenia od 16°C do 38°C; poza tym zakresem praca urządzenia może odbiegać od oczekiwanej.
Następnie sprawdź, czy drzwi zamykają się bez nacisku, uszczelka przylega na całym obwodzie, a urządzenie stoi stabilnie. Nieszczelność wpuszcza ciepłe, wilgotne powietrze i może powodować długą pracę sprężarki, skraplanie oraz pogorszenie stabilności temperatury. Jeżeli drzwi są opuszczone, najpierw skoryguj ustawienie lub sprawdź zawiasy, zamiast kupować uszczelkę bez oględzin.
Jeżeli temperatura jest za wysoka, ale słychać pracę wentylatora, nie oznacza to jeszcze prawidłowego chłodzenia. Wentylator może obracać się z niewłaściwą prędkością, mieć uszkodzone łopatki albo nie zapewniać przepływu przez zabrudzenie lub oblodzenie. Z kolei zatrzymany wentylator może wynikać z uszkodzenia silnika, przewodu, złącza, czujnika albo modułu sterującego.
Gdy sprężarka pracuje długo, a po całkowitym rozmrożeniu i zapewnieniu prawidłowej wentylacji temperatura nadal nie spada, podejrzenie może dotyczyć układu chłodniczego. Ubytek czynnika, nieszczelność lub problem ze sprężarką nie są diagnozowane przez zwykły pomiar rezystancji. Wymagają manometrów, próby szczelności, wykonania próżni i napełnienia odpowiednim czynnikiem przez technika chłodnictwa.
Jak sprawdzić wentylator i czujnik
Przed pomiarem odłącz urządzenie od zasilania. Zdejmuj osłony tylko wtedy, gdy znasz ich sposób mocowania i nie ma ryzyka uszkodzenia przewodów, izolacji ani rurek układu chłodniczego.
Wentylator
Oględziny zacznij od łopatek i osłony. Sprawdź, czy nie ma lodu, pęknięć, ocierania oraz nadmiernego luzu osi. Obrót ręką przy odłączonym urządzeniu powinien być płynny, ale sam obrót nie potwierdza poprawnej pracy pod obciążeniem.
W katalogu części dla tego modelu występuje między innymi wentylator wewnętrzny DC 12 V, do 0,5 W oraz wentylator zewnętrzny o podobnym oznaczeniu. Nie zakładaj jednak, że każdy wentylator 12 V jest zamienny. Liczą się także wymiary, kierunek przepływu, sposób mocowania, złącze i wersja zespołu.
Pomiar napięcia podczas pracy wykonuj wyłącznie wtedy, gdy masz kwalifikacje do pracy przy urządzeniu pod napięciem i używasz właściwego miernika. Bezpieczniejszym testem jest pomiar po odłączeniu urządzenia: sprawdzenie ciągłości przewodów, stanu złączy i ewentualnego zwarcia uzwojenia. Wynik pomiaru silnika bez obciążenia nie potwierdza działania sterowania. Nie podawaj napięcia na przewody „na próbę”, jeśli nie znasz biegunowości i parametrów konkretnego wentylatora.
Czujnik temperatury
Czujnik należy odłączyć od instalacji przed pomiarem rezystancji, ponieważ pomiar przez podłączony moduł może dać fałszywy wynik. Zmierz rezystancję w znanej temperaturze, a następnie porównaj ją z tabelą serwisową właściwą dla pełnego PNC. Można także sprawdzić, czy rezystancja zmienia się płynnie podczas kontrolowanej zmiany temperatury, bez skoków, przerw i zwarcia.
Nie stosuj jednej uniwersalnej wartości w kiloomach dla wszystkich czujników Electrolux. Wartość zależy od zastosowanego termistora, temperatury pomiaru i konkretnej wersji urządzenia. Prawidłowa rezystancja w temperaturze pokojowej nie wyklucza usterki okresowej, przerwy w przewodzie ani problemu z połączeniem przy innej temperaturze.
Jeżeli czujnik jest zalany, prowadzony w izolacji lub połączony z wiązką, nie wycinaj otworów w obudowie bez dokumentacji konstrukcyjnej. Uszkodzenie izolacji albo rurki układu chłodniczego może spowodować poważniejszą awarię. W takim przypadku właściwszy jest dobór kompletnego elementu według PNC i dokumentacji części.
Dostęp do części i wymiana
W tej chłodziarce dostęp do części zależy od zespołu:
- półki, elementy drzwi i uchwyt są dostępne od strony komory po wyjęciu obciążenia i odkręceniu odpowiednich mocowań;
- zawiasy wymagają podparcia drzwi oraz zabezpieczenia ich przed upadkiem; po montażu trzeba sprawdzić poziom, szczeliny i domykanie;
- wentylator wewnętrzny może być osłonięty panelem w komorze, natomiast wentylator zewnętrzny znajduje się po stronie zespołu chłodniczego; dokładna kolejność zdejmowania osłon wynika z wersji urządzenia;
- panel sterowania i moduł elektroniki wymagają odłączenia złączy oraz oznaczenia ich położenia przed demontażem;
- czujnik może być prowadzony w kanale lub wiązce, dlatego nie należy ciągnąć za przewód ani przebijać izolacji;
- sprężarka, parownik, filtr-osuszacz i przewody układu chłodniczego nie są elementami do wymiany bez narzędzi chłodniczych i uprawnień.
Przed rozłączeniem złącza zrób zdjęcie jego ułożenia, ale nie traktuj kolorów przewodów jako uniwersalnego schematu. Po montażu sprawdź, czy przewody nie są przyciśnięte, łopatki wentylatora nie ocierają o osłonę, drzwi są wypoziomowane, a uszczelka nie została skręcona. Urządzenie uruchom dopiero po zamontowaniu wszystkich osłon.
Opisane pomiary elektryczne, prace przy module zasilającym i czynności przy układzie chłodniczym wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Przy układzie z czynnikiem chłodniczym pracę powinien wykonać wykwalifikowany technik chłodnictwa. Nie sprawdzaj szczelności płomieniem, nie mostkuj zabezpieczeń i nie wykonuj prowizorycznych połączeń.
Jak dobrać właściwą część
Dobór rozpocznij od pełnego PNC z tabliczki znamionowej, a nie od samego oznaczenia EWUS052B5B. W tej rodzinie występują różne końcówki PNC, a katalog rozróżnia między innymi wentylatory wewnętrzne i zewnętrzne, kilka czujników, różne elementy drzwi, półki, moduły elektroniki, sprężarkę, parownik oraz filtr-osuszacz.
Przed zamówieniem porównaj:
- numer części z demontowanego elementu, jeśli jest czytelny;
- pełny PNC, w tym końcówkę wariantu;
- wymiary i sposób mocowania;
- stronę montażu zawiasu lub uchwytu;
- rodzaj złącza, napięcie i moc wentylatora;
- wykonanie półki, drzwi albo uszczelki;
- informację, czy moduł wymaga konfiguracji lub dodatkowej procedury po montażu.
Nie kupuj modułu, sprężarki ani wentylatora wyłącznie na podstawie zdjęcia. Jeżeli nie masz pewności, prześlij sprzedawcy zdjęcie tabliczki znamionowej oraz zdjęcie uszkodzonej części, zachowując wszystkie oznaczenia i końcówki numerów.
Po części dotyczące innych modeli z tej rodziny przejdź do listy wszystkich modeli chłodziarek Electrolux, ale zgodność konkretnego elementu nadal potwierdź po pełnym PNC.
FAQ
Czy PNC 923421300 wystarczy do dobrania części?
Nie zawsze. Dla modelu EWUS052B5B występują pełne warianty PNC z dodatkowymi cyframi, między innymi 92342130000, 92342130001, 92342132100 i 92342132101. Do potwierdzenia zgodności podaj cały numer z tabliczki znamionowej.
Chłodziarka nie chłodzi, ale wentylator działa. Czy trzeba wymienić wentylator?
Nie. Wentylator może działać, a problem może dotyczyć czujnika, elektroniki, nieszczelności drzwi, warunków zabudowy, oblodzenia albo układu chłodniczego. Zmierz rzeczywistą temperaturę, sprawdź uszczelkę i obserwuj pracę sprężarki przed zakupem części.
Czy można sprawdzić czujnik temperatury zwykłym miernikiem?
Tak, po odłączeniu czujnika od instalacji można zmierzyć jego rezystancję i sprawdzić zmianę wartości przy kontrolowanej zmianie temperatury. Wynik trzeba porównać z charakterystyką właściwą dla tego PNC; pojedyncza wartość bez informacji o temperaturze nie rozstrzyga sprawności.
Czy wentylator wewnętrzny i zewnętrzny są zamienne?
Nie należy tego zakładać. W katalogu występują osobne zespoły wentylatora wewnętrznego i zewnętrznego. Nawet przy zgodnym napięciu mogą różnić się kierunkiem przepływu, mocowaniem, przewodem i złączem.
Jak dobrać półkę do tej chłodziarki do wina?
Porównaj numer części, położenie półki, długość, szerokość, grubość, materiał i punkty podparcia. W modelu występują różne półki drewniane, dlatego określenie „półka do winiarki” jest zbyt ogólne.
Czy można samodzielnie uzupełnić czynnik chłodniczy?
Nie. Uzupełnienie czynnika bez znalezienia i usunięcia nieszczelności nie jest prawidłową naprawą. Potrzebne są narzędzia chłodnicze, próba szczelności, wykonanie próżni i czynnik właściwy dla urządzenia. Tę pracę powinien wykonać uprawniony technik chłodnictwa.
