Moduły oczyszczaczy powietrza
Moduły do oczyszczaczy powietrza Electrolux i Zanussi obejmują elektronikę sterującą, zasilającą, wyświetlacze, czujniki oraz moduły WiFi. Przy braku reakcji, błędnych wskazaniach jakości powietrza lub problemach z aplikacją najpierw wyklucz filtr, zasilanie, zabrudzenie czujnika i połączenia. Część dobieraj po pełnym PNC/Prod.No. oraz oznaczeniu modułu.
Jakie moduły występują w oczyszczaczu?
Kategoria obejmuje różne elementy elektroniczne, dlatego określenie „uszkodzony moduł” nie wskazuje jeszcze części do wymiany. W zależności od modelu Electrolux lub Zanussi w urządzeniu mogą występować między innymi:

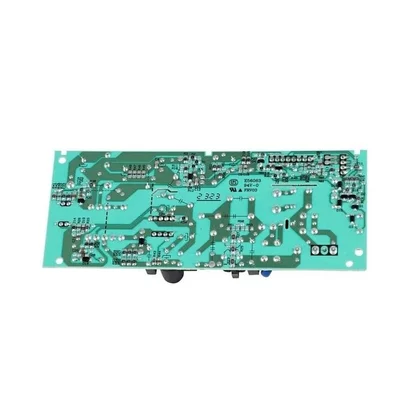

- moduł główny lub sterujący – przetwarza sygnały z panelu i czujników oraz steruje wentylatorem i pozostałymi funkcjami;

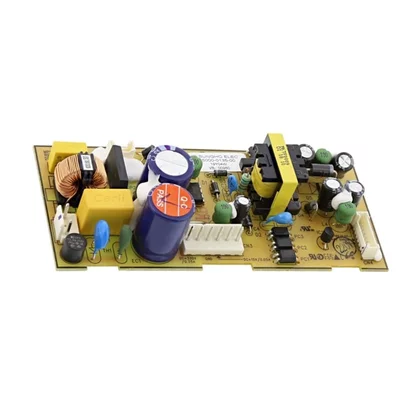

- elektronika mocy lub zasilania – odpowiada za dostarczenie właściwego zasilania do układów i napędu;

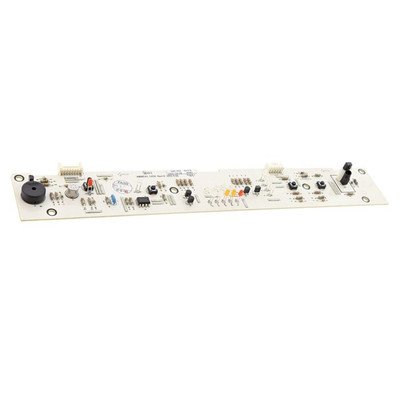

- moduł wyświetlacza albo panel dotykowy – obsługuje przyciski, kontrolki, wskazania jakości powietrza i komunikaty;

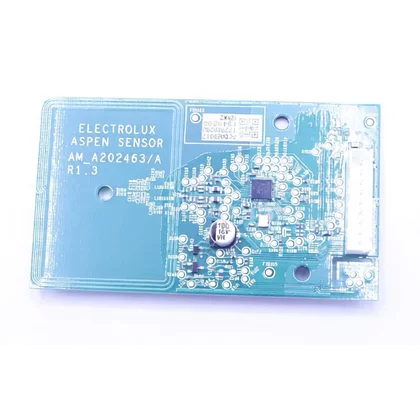

- moduł czujnika – przekazuje do sterownika informacje o jakości powietrza, cząstkach lub innych warunkach zależnych od modelu;
- moduł WiFi – umożliwia komunikację z aplikacją, jeżeli dana wersja oczyszczacza ma funkcję zdalnego sterowania;
- moduł jonizatora – występuje tylko w wybranych konstrukcjach i nie powinien być utożsamiany z płytą główną.
Podobne wizualnie płytki mogą różnić się oprogramowaniem, złączami, mocowaniem i przeznaczeniem. Nie należy zamieniać ich wyłącznie na podstawie liczby pinów lub zdjęcia.
Objaw nie wskazuje automatycznie modułu
Brak reakcji oczyszczacza na przycisk może wynikać z elektroniki, ale również z uszkodzonego przewodu, wtyczki, zasilacza, zabezpieczenia albo połączenia między płytami. Jeżeli nie świeci panel i nie uruchamia się wentylator, zacznij od sprawdzenia, czy urządzenie otrzymuje zasilanie oraz czy nie ma śladów zalania, nadpalenia lub mechanicznego uszkodzenia.
| Objaw | Możliwe przyczyny | Co sprawdzić przed zakupem modułu | Interpretacja |
| Oczyszczacz nie reaguje na przycisk | zasilanie, przewód, elektronika mocy, moduł główny, panel sterowania | gniazdo, wtyczkę, adapter lub przewód, widoczne uszkodzenia, poprawność osadzenia złączy | Prawidłowe zasilanie nie potwierdza jeszcze uszkodzenia płyty głównej, ale zawęża dalszą diagnostykę |
| Panel nie świeci, ale urządzenie pracuje | moduł wyświetlacza, taśma, złącze, sterowanie podświetleniem | taśmę i gniazdo po odłączeniu zasilania, ślady pęknięcia lub wyrwania złącza | Brak podświetlenia może dotyczyć samego panelu, a nie modułu głównego |
| Panel świeci, lecz przyciski nie reagują | panel dotykowy, blokada rodzicielska, taśma, komunikacja z modułem sterującym | stan blokady, reakcję na inne przyciski i komunikaty, połączenie taśmy | Jeżeli działa aplikacja, a nie działa panel, podejrzenie przesuwa się w stronę interfejsu użytkownika |
| Urządzenie działa tylko na jednym trybie lub biegu | panel, moduł sterujący, sterowanie silnikiem, czujnik lub filtr ograniczający przepływ | tryb ręczny i automatyczny, filtr, kratki, reakcję na zmianę ustawień | Sam fakt pracy wentylatora nie wyklucza awarii sterowania |
| Wskazania jakości powietrza są stale błędne | zabrudzone okno czujnika, czujnik, zasilanie czujnika, moduł elektroniki | drożność wlotu czujnika, czystość soczewki lub kanału, zachowanie wskazań po oczyszczeniu | Zabrudzenie może dawać objawy podobne do awarii modułu czujnika |
| Oczyszczacz stale pracuje na wysokiej prędkości | rzeczywiście zła jakość powietrza, czujnik, filtr, tryb automatyczny, sterownik | tryb pracy, filtr, otwarte okna i źródła pyłu, reakcję na zmianę warunków | Wysokie obroty w trybie automatycznym nie są dowodem uszkodzenia elektroniki |
| Aplikacja nie łączy się z urządzeniem | sieć WiFi, konfiguracja, aplikacja, moduł WiFi, oprogramowanie urządzenia | pasmo 2,4 GHz, reset i ponowne parowanie zgodnie z instrukcją, sygnał ikony WiFi | Brak połączenia z aplikacją może być problemem sieciowym, a nie awarią modułu |
| Oczyszczacz wyłącza się po uruchomieniu | zasilanie, zabezpieczenie, silnik, przegrzewanie, elektronika mocy lub sterownik | filtr i przepływ powietrza, zapach spalenizny, nietypowy hałas, komunikaty | Konieczne jest wykluczenie przeciążenia napędu przed wymianą modułu |
Diagnostyka modułów krok po kroku
1. Sprawdź objaw bez rozbierania urządzenia
Zapisz, co dokładnie działa, a co nie działa: czy świeci wyświetlacz, czy reagują przyciski, czy słychać wentylator, czy zmieniają się biegi, czy pojawia się komunikat lub ikona ostrzegawcza. Sprawdź urządzenie w trybie ręcznym i automatycznym, ponieważ czujnik może wpływać na pracę tylko w trybie automatycznym.
W pierwszej kolejności skontroluj:
- prawidłowe podłączenie do zasilania;
- filtr i jego prawidłowe osadzenie;
- drożność wlotu oraz wylotu powietrza;
- zabrudzenie obudowy czujnika jakości powietrza;
- blokadę panelu, jeżeli model ją posiada;
- stan przewodów, taśm i dostępnych złączy;
- komunikaty w aplikacji lub instrukcji właściwej dla modelu.
Jeżeli urządzenie sygnalizuje błąd elektryczny lub elektroniczny, kod albo ikona określają obszar diagnostyki, ale nie są automatycznym wskazaniem konkretnego modułu.
2. Oględziny po odłączeniu zasilania
Przed otwarciem obudowy wyjmij wtyczkę lub odłącz zasilacz. Po zdjęciu elementów obudowy obejrzyj płytki, złącza i wiązki. Szukaj śladów wilgoci, korozji, nadpalenia, pękniętych lutów, wyrwanych gniazd oraz luźnych taśm. Nie czyść płytek wodą ani agresywnym środkiem.
Jeżeli urządzenie było używane w wilgotnym miejscu albo dostała się do niego ciecz, sama wymiana modułu może nie usunąć przyczyny. Wilgoć może uszkodzić kilka połączonych elementów, dlatego przed zamówieniem części trzeba ustalić zakres uszkodzeń.
3. Pomiary elektryczne
Pomiar rezystancji wykonuje się wyłącznie na odłączonym urządzeniu i po rozładowaniu elementów, których obecność przewiduje konstrukcja. Można sprawdzić ciągłość przewodów, bezpieczników i połączeń między modułami, a także porównać wynik z dokumentacją serwisową konkretnego modelu.
Nie ma jednej uniwersalnej rezystancji ani jednego układu pinów dla wszystkich oczyszczaczy Electrolux i Zanussi. Pomiar ciągłości przewodu może wykazać przerwę, ale nie potwierdza prawidłowej pracy elektroniki pod obciążeniem. Z kolei pomiar napięcia podczas pracy wymaga odpowiednich kwalifikacji, izolowanych narzędzi i znajomości punktów pomiarowych z dokumentacji danego urządzenia.
Opisane pomiary na urządzeniu pod napięciem oraz diagnostyka obwodów zasilających są przeznaczone dla wykwalifikowanego serwisanta. Nie wolno zwierać styków, omijać zabezpieczeń ani uruchamiać urządzenia z przypadkowo podłączonymi przewodami.
Dostęp do modułu i wymiana
Sposób demontażu zależy od rodziny urządzenia. W prostszych modelach dostęp do panelu lub filtra uzyskuje się po zdjęciu przedniej osłony, natomiast w konstrukcjach z panelem obrotowym, metalową siatką albo tkaniną obudowy mogą występować ukryte śruby i specjalne elementy mocujące.
Przy typowej wymianie należy:
- odłączyć urządzenie od zasilania i odczekać przed rozpoczęciem pracy;
- wykonać zdjęcia ułożenia przewodów i złączy;
- zdjąć tylko te elementy obudowy, które są wymagane do uzyskania dostępu;
- oznaczyć taśmy i wtyczki przed ich odłączeniem;
- odblokować złącza przez użycie ich mechanizmu, bez ciągnięcia za przewody;
- porównać nowe i stare oznaczenie, rozmieszczenie złączy oraz punkty mocowania;
- zamontować moduł bez zgniatania taśm i przewodów;
- zamknąć obudowę i sprawdzić działanie wszystkich funkcji.
W modelach Pure A9 dostęp do górnego panelu może wymagać zastosowania właściwego narzędzia lub procedury przewidzianej dla konkretnej wersji. Nie należy podważać na siłę elementów dekoracyjnych, siatki ani panelu dotykowego, ponieważ można uszkodzić taśmę lub zatrzaski. Instrukcja demontażu z jednego modelu nie powinna być przenoszona na EAP300, FA31, PA91, AEG AX91 ani inne rodziny bez potwierdzenia w dokumentacji.
Po wymianie sprawdź uruchomienie, zmianę trybów i prędkości, wskazania panelu, reakcję czujnika oraz komunikację WiFi, jeśli urządzenie ją posiada. Jeżeli nowy moduł wymaga konfiguracji, kalibracji lub przypisania do urządzenia, wykonaj procedurę producenta. Nie każdy moduł wymaga programowania, ale nie można też zakładać, że każda płytka jest gotowa do pracy po samym podłączeniu.
Jak dobrać właściwy moduł?
W przypadku Electrolux i Zanussi podstawą doboru jest pełny numer PNC / Prod.No. z tabliczki znamionowej. Sam model, nazwa serii, kolor obudowy lub podobne zdjęcie mogą nie identyfikować konkretnego wariantu technicznego.
Przed zamówieniem porównaj:
- pełne oznaczenie urządzenia, włącznie z końcówką numeru PNC;
- numer części nadrukowany na starej płytce lub obudowie modułu;
- rodzaj modułu: główny, mocy, wyświetlacza, czujnika, WiFi albo jonizatora;
- liczbę i typ złączy oraz sposób mocowania;
- wersję wykonania urządzenia i ewentualne różnice między modelami;
- informację, czy część jest dostarczana jako sama płytka, panel, zestaw z pokrywą lub kompletny moduł.
Nie kupuj całej płyty głównej tylko dlatego, że nie działa panel. Jeżeli zasilanie i wentylator pracują, przyczyną może być panel, taśma lub komunikacja. Jeżeli czujnik pokazuje nieprawidłowe wartości, najpierw oczyść jego kanał i sprawdź filtr oraz warunki pracy. Jeżeli problem dotyczy WiFi, najpierw wyklucz niezgodne pasmo sieci i błędną procedurę parowania.
Najbezpieczniejszym kolejnym krokiem jest odczytanie pełnego PNC / Prod.No., numeru z uszkodzonego modułu oraz wykonanie zdjęcia tabliczki znamionowej i złączy. Na tej podstawie można porównać zgodność katalogową zamiast polegać na samym wyglądzie części.
Konserwacja ograniczająca problemy z elektroniką
Regularnie czyść filtr zgodnie z instrukcją konkretnego modelu i nie uruchamiaj oczyszczacza bez wymaganych elementów filtracyjnych. Usuwaj kurz z kratek oraz okolicy czujnika, ale nie wprowadzaj wilgoci do wnętrza obudowy. Nie ustawiaj urządzenia w miejscu narażonym na skraplanie pary, zalanie lub ograniczenie przepływu powietrza.
W modelach z czujnikiem jakości powietrza zabrudzone okno pomiarowe może powodować stale wysokie albo nietypowo niskie wskazania. Dopiero gdy czyszczenie, prawidłowy filtr i drożność kanału nie przywrócą poprawnej pracy, warto przejść do diagnostyki czujnika, jego zasilania i modułu elektroniki.
FAQ
Czy brak reakcji oczyszczacza oznacza uszkodzony moduł główny?
Nie. Najpierw sprawdź zasilanie, przewód, adapter, zabezpieczenia, połączenia oraz panel sterowania. Dopiero prawidłowe zasilanie i wykluczenie prostszych przyczyn uzasadniają dalszą diagnostykę modułu.
Czy można dobrać moduł po samym modelu oczyszczacza?
Sam model może nie wystarczyć, ponieważ jedna seria może mieć kilka wariantów. Do urządzeń Electrolux i Zanussi podaj pełny PNC / Prod.No. oraz, jeśli jest dostępny, numer nadrukowany na starej części.
Oczyszczacz działa, ale nie pokazuje jakości powietrza. Czy trzeba wymienić czujnik?
Nie od razu. Sprawdź zabrudzenie okna czujnika, drożność wlotu, filtr i połączenie modułu czujnika. Błędny odczyt może wynikać również z problemu z zasilaniem czujnika lub modułem sterującym.
Czy brak połączenia z aplikacją oznacza uszkodzony moduł WiFi?
Nie zawsze. W zależności od modelu konieczna może być sieć 2,4 GHz, ponowne wprowadzenie urządzenia w tryb parowania i aktualna aplikacja. Dopiero po wykluczeniu tych przyczyn można oceniać moduł WiFi.
Czy moduł wyświetlacza można zastąpić dowolną podobną płytką?
Nie. Liczą się numer części, wersja urządzenia, taśma, złącza, mocowanie i zgodność z oprogramowaniem. Identyczny wygląd lub pasujące gniazdo nie gwarantują prawidłowego działania.
Czy wymiana modułu wymaga programowania?
Zależy to od modelu i rodzaju części. Niektóre panele lub płytki są gotowe do montażu, a inne mogą wymagać konfiguracji, kalibracji albo przypisania do urządzenia. Informację trzeba potwierdzić dla konkretnego PNC i numeru części.
