950011538 Oczyszczacz powietrza Pure A9 620 m3/h PA91-604DG
Części do oczyszczacza Electrolux Pure A9 PA91-604DG obejmują między innymi filtr wielowarstwowy, czujniki, panel dotykowy, elektronikę, jonizator i elementy wentylatora. Przed zakupem porównaj pełny model oraz PNC 95001153800, ponieważ podobne wersje Pure A9 mogą mieć inne mocowania, złącza lub podzespoły.
Jak rozpoznać właściwy wariant oczyszczacza
Kategoria dotyczy modelu Electrolux Pure A9 PA91-604DG, którego pełny numer identyfikacyjny urządzenia to PNC 95001153800. Oznaczenie PA91-604DG określa rodzinę i wersję wykonania, ale przy doborze części nie powinno zastępować pełnego PNC. Ten sam zakres Pure A9 występuje w innych wariantach kolorystycznych, wydajnościowych i konstrukcyjnych, dlatego zgodność należy potwierdzić na podstawie tabliczki znamionowej oraz katalogu części.

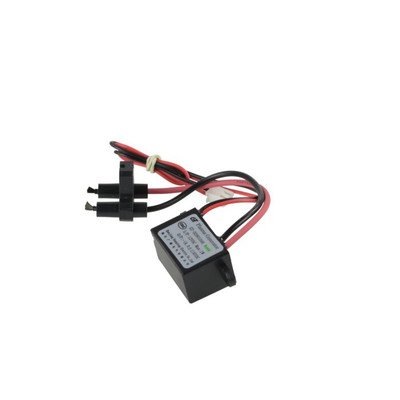

Model PA91-604DG wykorzystuje wielowarstwowy filtr, czujnik jakości powietrza, wentylator, panel sterowania, elektronikę zasilającą i sterującą oraz jonizator. W katalogu części dla tego wariantu występują również elementy obudowy, pokrywy, uchwyty, nóżki i części zespołu wentylatora. Nie oznacza to jednak, że każdy element z innego oczyszczacza Pure A9 będzie pasował bez dodatkowego potwierdzenia.
Objaw nie wskazuje od razu jednej części
Przed zamówieniem podzespołu warto ustalić, czy problem dotyczy filtracji, przepływu powietrza, pomiaru jakości powietrza, sterowania czy zasilania. Ten sam objaw może mieć kilka przyczyn.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Oczyszczacz nie uruchamia się | Brak zasilania, nieprawidłowo zamknięta klapka wlotu, źle osadzony filtr, uszkodzenie przewodu lub modułu zasilającego | Gniazdo, przewód, zamknięcie klapki i prawidłowe osadzenie filtra | Jeżeli urządzenie nie reaguje mimo prawidłowego zasilania i zamkniętej klapki, podejrzenie przesuwa się w stronę zasilania, panelu lub elektroniki, ale nie rozstrzyga go bez dalszej diagnostyki |
| Wentylator nie pracuje | Nieprawidłowo osadzony filtr, zablokowany wirnik, uszkodzenie silnika, elektroniki mocy albo połączenia | Czy wirnik nie jest zablokowany przez ciało obce, czy złącza są osadzone i czy urządzenie reaguje na zmianę trybu | Brak obrotów nie oznacza automatycznie uszkodzenia silnika; sterownik może nie uruchamiać go z powodu innej usterki |
| Powietrze nie poprawia jakości | Zużyty filtr, filtr pozostawiony w folii, zasłonięty wlot lub wylot, otwarte okna, błędny odczyt czujnika | Stan filtra, folię ochronną, odstęp wokół urządzenia, zachowanie wskaźnika jakości powietrza | Jeżeli filtr jest zabrudzony lub zapakowany, wymiana czujnika nie rozwiąże problemu przepływu ani filtracji |
| Wskaźnik jakości powietrza zachowuje się nielogicznie | Kurz w kanale czujnika, kondensacja, zabrudzenie lub uszkodzenie czujnika, rzeczywista zmiana stężenia pyłów | Oczyść okolice czujnika miękką szczotką lub odkurzaczem i porównaj wskazania po kilku minutach pracy | Poprawa po czyszczeniu wskazuje na problem z zabrudzeniem, ale nie potwierdza pełnej sprawności czujnika |
| Urządzenie pracuje głośno lub drży | Zabrudzenie wirnika, ciało obce, uszkodzona turbina, luźne mocowanie, zużyty element silnika albo nierówne ustawienie | Odłącz urządzenie, obejrzyj wlot i dostępne elementy wentylatora, sprawdź nóżki i obudowę | Tarcie lub bicie wirnika przemawia za problemem mechanicznym; buczenie bez tarcia może dotyczyć silnika albo elektroniki |
| Panel nie reaguje lub nie świeci | Blokada uruchomienia, odłączona taśma, uszkodzony panel dotykowy, wyświetlacz, moduł zasilający albo płyta sterująca | Stan wskaźników, działanie przycisków, połączenie taśmy po odłączeniu zasilania | Ciemny panel nie dowodzi uszkodzenia samego panelu, jeśli wcześniej nie potwierdzono zasilania modułu |
| Pojawia się zapach spalenizny | Uszkodzenie elektryczne, przegrzany element, ciało obce lub nietypowy zapach nowego materiału | Natychmiast odłącz urządzenie i nie uruchamiaj go ponownie do czasu ustalenia przyczyny | Zapach spalenizny traktuj jako sygnał możliwej usterki elektrycznej, a nie jako wskazanie filtra do wymiany |

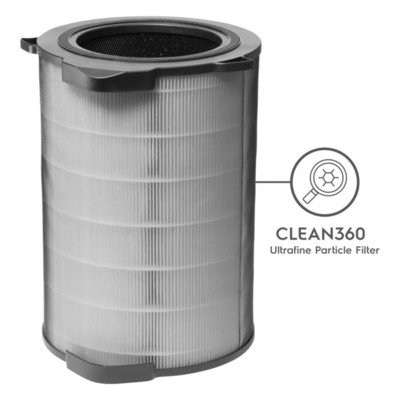

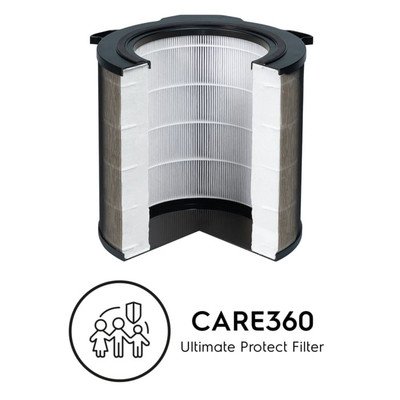

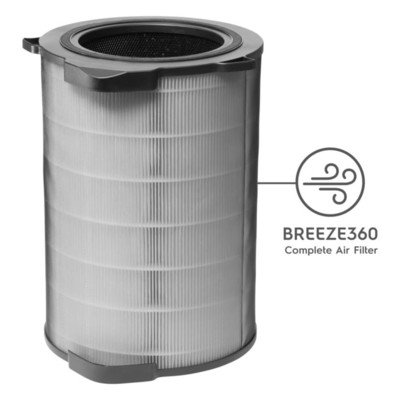

Filtr wielowarstwowy: kiedy wymienić, a kiedy szukać innej przyczyny
Wymiana filtra ma sens, gdy świeci wskaźnik wymiany, filtr jest wyraźnie zużyty, uszkodzony lub oczyszczacz pracuje przy ograniczonym przepływie mimo prawidłowego ustawienia. Filtr wielowarstwowy w Pure A9 nie jest przeznaczony do mycia. Nie należy płukać go wodą, suszyć przy grzejniku ani usuwać warstw filtrujących ostrym narzędziem.
Przed zamontowaniem nowego elementu:
- Odłącz oczyszczacz od zasilania.
- Pociągnij za tekstylny uchwyt, aby otworzyć klapkę wlotu.
- Wyjmij filtr za jego uchwyt.
- Usuń z nowego filtra całą folię ochronną.
- Wsuń filtr w prawidłowym położeniu i zamknij klapkę.
- Sprawdź, czy urządzenie rozpoznaje zamknięcie obudowy i uruchamia się bez nietypowego hałasu.
Pozostawienie folii na filtrze może ograniczyć przepływ powietrza i sprawić, że urządzenie będzie pracować nieprawidłowo. Sam komunikat o wymianie filtra nie oznacza uszkodzenia wentylatora ani czujnika. Z kolei brak poprawy po założeniu prawidłowego filtra wskazuje, że trzeba sprawdzić także drożność wlotu, ustawienie oczyszczacza i odczyt czujnika.

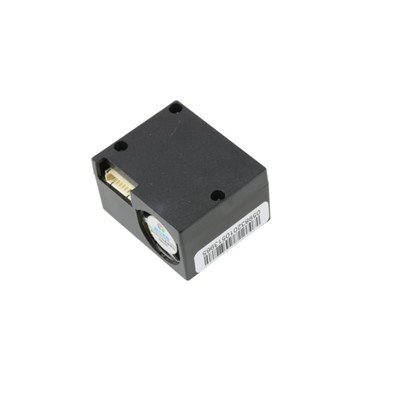

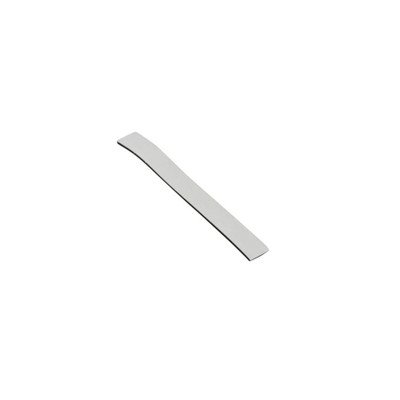

Czujnik jakości powietrza i wskaźnik PM2.5
Pure A9 korzysta z czujnika jakości powietrza do automatycznego doboru prędkości wentylatora w trybie SMART. Czujnik może reagować na pyły i inne zanieczyszczenia, ale jego wskazanie nie jest bezpośrednim pomiarem skuteczności całego procesu filtracji.
Jeżeli wskaźnik długo pokazuje wysokie zanieczyszczenie mimo wymiany filtra, sprawdź najpierw:
- czy wlot i wylot powietrza nie są zasłonięte;
- czy pomieszczenie nie jest intensywnie zapylone, zadymione lub narażone na aerozole;
- czy wokół urządzenia pozostawiono odpowiednią przestrzeń dla przepływu;
- czy w okolicy czujnika nie zebrał się kurz;
- czy bardzo wysoka wilgotność nie powoduje kondensacji wpływającej na odczyt.
Przed czyszczeniem odłącz przewód zasilający. Okolicę czujnika czyść delikatnie suchą, miękką szczotką albo odkurzaczem z miękką końcówką. Nie wprowadzaj wody, alkoholu ani ostrych narzędzi do kanału czujnika. Jeżeli wskazania nadal są nieprawidłowe, można podejrzewać czujnik, jego przewody lub moduł sterujący, ale do potwierdzenia potrzebna jest diagnostyka konkretnego egzemplarza.
W tym modelu nie należy stosować uniwersalnej wartości rezystancji ani napięcia jako kryterium dla wszystkich czujników. Rodzaj czujnika, sposób komunikacji i punkty pomiarowe zależą od wersji podzespołu oraz dokumentacji serwisowej. Pomiar wykonany na nieodpowiednich pinach może uszkodzić elektronikę i nie musi rozstrzygnąć sprawności czujnika.

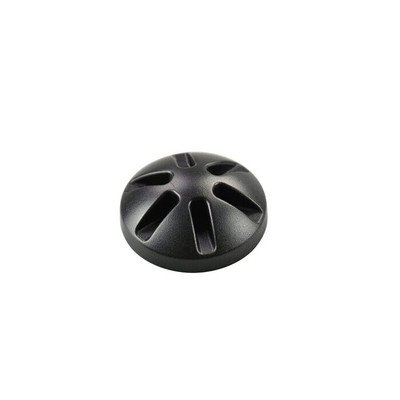

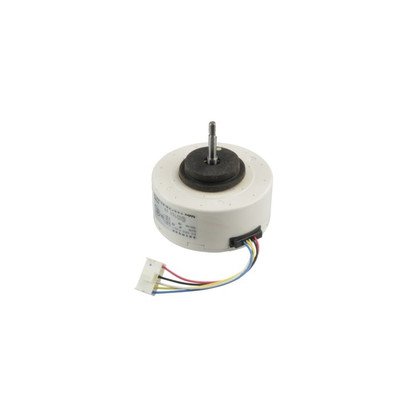

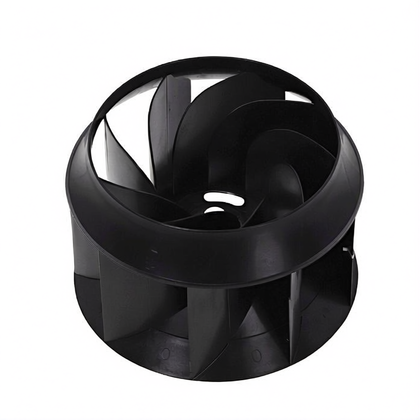

Wentylator, turbina i hałas podczas pracy
Wentylator odpowiada za wymuszenie przepływu przez filtr. Głośna praca może wynikać zarówno z uszkodzenia silnika lub turbiny, jak i z zabrudzenia, ciała obcego, luźnej obudowy albo uszkodzonej nóżki. Przed zakupem silnika lub turbiny odłącz urządzenie i obejrzyj dostępne elementy bez dotykania łopatek zasilonego wentylatora.
Jeżeli wirnik obraca się z wyczuwalnym tarciem, ma luz lub jest pęknięty, należy porównać z katalogiem właściwy element mechaniczny. Jeżeli wirnik nie ma widocznych uszkodzeń, ale wentylator nie startuje, przyczyna może leżeć w silniku, przewodach, module mocy albo układzie sterowania. Sprawdzenie ciągłości przewodów wykonuj wyłącznie po odłączeniu urządzenia od zasilania i po rozładowaniu elementów, jeśli wymaga tego procedura serwisowa.
Nie uruchamiaj oczyszczacza z otwartą obudową tylko po to, aby obserwować napięcia lub wymuszać start wentylatora. Diagnostyka obwodów zasilających i elektroniki mocy jest przeznaczona dla osoby posiadającej odpowiednie kwalifikacje, narzędzia oraz doświadczenie w pracy z urządzeniami sieciowymi.

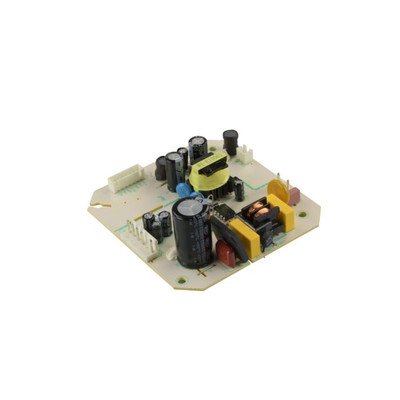

Panel dotykowy, wyświetlacz i elektronika
Brak reakcji na dotyk może być spowodowany aktywną blokadą uruchomienia, problemem z taśmą, samym panelem, modułem wyświetlacza lub zasilaniem elektroniki. Najpierw sprawdź, czy urządzenie nie zostało zablokowane oraz czy po odłączeniu i ponownym podłączeniu zasilania zachowuje się tak samo. Jeżeli panel świeci, lecz nie reaguje, podejrzenie dotyczy interfejsu użytkownika lub połączenia. Jeżeli nie świeci nic i nie działa wentylator, trzeba najpierw sprawdzić zasilanie oraz moduł mocy.
Wymiana panelu lub zespołu wyświetlacza wymaga dostępu do wnętrza obudowy. W rodzinie Pure A9 elementy górnej części mogą być utrzymywane przez mocowania niewidoczne od razu po odkręceniu podstawy. W podobnych wariantach PA91-404 i PA91-604 stosowany jest specjalny sposób odblokowania górnego elementu z wyświetlaczem. Nie należy podważać metalowej siatki, materiału ani pierścienia ostrym narzędziem, ponieważ można uszkodzić obudowę, taśmy lub elementy dekoracyjne.
Przed rozłączeniem taśm i przewodów wykonaj zdjęcie ich ułożenia. Nie ciągnij za przewód, tylko za korpus złącza. Po montażu sprawdź, czy przewody nie są przyciśnięte, obudowa zamyka się bez naprężeń i wszystkie klapki oraz osłony są prawidłowo zamocowane.
Opisane czynności wewnątrz urządzenia wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania, szczególnie gdy obejmują pomiary w obwodach zasilanych z sieci.
Jak dobrać część do PA91-604DG
Przy zamówieniu przygotuj:
- pełny model: PA91-604DG;
- pełny PNC: 95001153800;
- oznaczenie z uszkodzonej części, jeżeli jest czytelne;
- zdjęcie tabliczki znamionowej i złącza, gdy część występuje w kilku wariantach;
- informację, czy chodzi o filtr, czujnik, wentylator, panel, elektronikę, jonizator czy element obudowy.
W przypadku Electrolux sam model może być niewystarczający, ponieważ producent rozróżnia wersje urządzeń numerem PNC. Dotyczy to szczególnie filtrów, czujników, modułów, zespołów wyświetlacza i elementów wentylatora. Podobne zdjęcie, taki sam kolor obudowy albo identycznie wyglądająca wtyczka nie gwarantują zgodności.
Przy częściach mechanicznych porównaj również kształt, punkty mocowania, średnicę i położenie elementu. Przy elektronice sprawdź numer katalogowy, wersję płytki, rodzaj złącza oraz to, czy producent przewiduje wymianę samego elementu, czy kompletnego zespołu. Nie zakładaj z góry, że każda elektronika wymaga programowania ani że każdy moduł z tej samej serii będzie działał bez konfiguracji.
Jeżeli oznaczenie jest niepełne, najbezpieczniejszym następnym krokiem jest odczytanie PNC z tabliczki znamionowej i porównanie go z opisem konkretnej części. Przy trudnych przypadkach warto przesłać zdjęcie tabliczki, etykiety części oraz miejsca montażu.
Konserwacja ograniczająca ryzyko usterek
- Odkurzaj okolice czujnika jakości powietrza co najmniej raz w miesiącu lub częściej, jeśli w pomieszczeniu jest dużo kurzu.
- Nie zasłaniaj wlotu ani wylotu powietrza meblami, zasłoną lub innym urządzeniem.
- Nie używaj wody, wosku ani agresywnych środków na panelu, tkaninie i elementach obudowy.
- Nie pierz filtra wielowarstwowego; wymień go na właściwy wariant.
- Nie dotykaj łopatek wentylatora podczas wyjmowania filtra.
- Po czyszczeniu lub wymianie sprawdź zamknięcie klapki, pracę wentylatora i reakcję wskaźnika jakości powietrza.
FAQ
Czy filtr z innego oczyszczacza Pure A9 będzie pasował do PA91-604DG?
Nie należy zakładać zgodności wyłącznie na podstawie nazwy Pure A9. Filtr powinien być przeznaczony dla wariantu 600 CADR i potwierdzony dla pełnego PNC 95001153800. Porównaj oznaczenie filtra oraz dane katalogowe, a przed montażem usuń folię ochronną.
Czy filtr do PA91-604DG można umyć?
Nie. Wielowarstwowy filtr jest elementem wymiennym. Mycie może zniszczyć jego warstwy i zmienić opory przepływu. Kurz z zewnętrznych, dostępnych powierzchni można usuwać tylko zgodnie z instrukcją dla danego elementu, bez moczenia całego filtra.
Dlaczego oczyszczacz pokazuje złą jakość powietrza po wymianie filtra?
Przyczyną może być zabrudzony czujnik, kondensacja, obecność pyłu lub aerozolu w pomieszczeniu, zasłonięty wlot albo rzeczywiste zanieczyszczenie powietrza. Najpierw sprawdź ustawienie urządzenia i delikatnie oczyść okolice czujnika. Jeżeli wskazania nadal są nieprawidłowe, potrzebna może być diagnostyka czujnika lub elektroniki.
Czy brak obrotów wentylatora oznacza konieczność wymiany silnika?
Nie. Brak pracy wentylatora może wynikać z nieprawidłowo zamkniętej klapki, złego osadzenia filtra, blokady mechanicznej, uszkodzenia przewodu, modułu mocy albo sterowania. Dopiero po wykluczeniu prostszych przyczyn można oceniać silnik lub kompletny zespół wentylatora.
Jak otworzyć obudowę Pure A9, aby wymienić panel lub elektronikę?
Dostęp do głębiej położonych części może wymagać zdjęcia podstawy oraz odblokowania górnego elementu z panelem. Konstrukcja i mocowania mogą różnić się między wariantami, dlatego nie należy podważać obudowy na siłę ani ciągnąć za materiałową osłonę. Przy pracach przy elektronice stosuj procedurę serwisową właściwą dla modelu.
Jakie oznaczenie podać przy doborze części do Electrolux PA91-604DG?
Podaj pełny model PA91-604DG oraz pełny PNC 95001153800. Jeśli część ma własną etykietę, dodaj jej numer katalogowy i zdjęcie. Sam skrócony model lub podobieństwo wizualne może nie wystarczyć do potwierdzenia zgodności.
