942022595 Okap zintegrowany700 54 cm CFG516R
Części do okapu Electrolux CFG516R 942022595 dobiera się na podstawie pełnego numeru PNC z tabliczki znamionowej, ponieważ ten sam model może mieć różne warianty wykonania. Przy słabym pochłanianiu, hałasie, braku światła lub reakcji na przyciski najpierw warto rozróżnić zabrudzenie filtrów, problem z wentylacją, silnikiem, modułem albo oświetleniem.
Jak rozpoznać wariant okapu CFG516R
Electrolux CFG516R to okap zintegrowany o szerokości 54 cm, z elektronicznymi przyciskami, dwoma punktowymi lampami LED, jednym aluminiowym filtrem przeciwtłuszczowym oraz funkcją Hob2Hood. Urządzenie może pracować jako wyciąg albo pochłaniacz, jeżeli zostanie wyposażone w odpowiedni filtr węglowy. W dokumentacji producenta model występuje z numerem PNC 942 022 595, natomiast katalog części rozróżnia pełne warianty, między innymi 94202259500 i 94202259501.
Przed zamówieniem części odczytaj z tabliczki znamionowej:
- pełny numer produktu PNC / Prod.No.;
- oznaczenie modelu CFG516R;
- numer seryjny, jeżeli jest potrzebny do rozróżnienia wersji;
- oznaczenie części znajdujące się na wymienianym elemencie, jeśli jest widoczne.
Samo oznaczenie CFG516R albo podobny wygląd części nie zawsze wystarcza. Różnice mogą dotyczyć mocowania, przewodów, wersji modułu, rodzaju oświetlenia, wyposażenia do recyrkulacji lub numeru rewizji podzespołu.
Objaw nie wskazuje od razu jednej części
W tym modelu podobne symptomy mogą wynikać z różnych przyczyn. Zanim kupisz silnik, moduł lub kompletny zespół, ustal, czy problem dotyczy zasilania, sterowania, napędu powietrza, filtracji czy oświetlenia.
| Objaw | Możliwe przyczyny | Co sprawdzić | Następny krok |
| Okap nie reaguje na żaden przycisk i nie działa światło | brak zasilania, uszkodzenie przewodu, połączenia, modułu sterowania lub zasilacza elektroniki | wtyczkę, obwód zasilający, widoczne nadpalenia i luźne złącza | jeżeli zasilanie dochodzi, potrzebna jest diagnostyka modułu i wiązki |
| Światło działa, ale wentylator nie startuje | przycisk lub moduł sterowania, przewody silnika, silnik, blokada wirnika albo element rozruchowy, jeżeli występuje w danym wariancie | czy wirnik obraca się swobodnie po odłączeniu zasilania oraz czy sterowanie podaje zasilanie zgodnie ze schematem | nie wymieniaj silnika bez sprawdzenia przewodów i wyjścia sterującego |
| Wentylator pracuje, ale słabo pochłania | zabrudzony filtr tłuszczowy, zużyty filtr węglowy, niedrożny kanał, zamknięta przepustnica, brak dopływu powietrza lub problem z turbiną | stan filtrów, drożność przewodu o średnicy przewidzianej dla urządzenia, kierunek przepływu i pracę wirnika | wyczyść lub wymień filtr; dopiero potem oceniaj silnik i turbinę |
| Okap głośno brzęczy, grzechocze albo drży | luźne mocowanie, zabrudzenie wirnika, ocieranie turbiny, zużyte łożyskowanie, zawór zwrotny lub przewód wentylacyjny | luz wirnika, ślady tarcia, mocowania obudowy i klapki zwrotnej | usuń przyczynę mechaniczną; wymiana silnika nie rozwiąże luźnego mocowania |
| Nie działa jedna lub obie lampy LED | moduł LED, osobny zasilacz LED, przewody, płytka sterująca albo uszkodzenie ścieżki | czy problem dotyczy jednej lampy, obu lamp i czy przyciski reagują prawidłowo | dobierz lampę lub sterownik po PNC; nie zakładaj zamiennika tylko po kształcie |
| Okap działa tylko na wybranych biegach | przyciski, moduł sterujący, przewody silnika lub obwód zmiany prędkości | porównanie reakcji na wszystkich stopniach i kontrola złączy według dokumentacji modelu | sprawdź sterowanie przed zamówieniem kompletnego silnika |
Słabe pochłanianie: filtr, wentylacja czy turbina?
Jeżeli silnik pracuje, ale para i zapachy pozostają w kuchni, rozpocznij od czynności niewymagających ingerencji w elektronikę.
- Wyłącz okap i wyjmij aluminiowy filtr przeciwtłuszczowy. W CFG516R filtr jest elementem zmywalnym, mocowanym od spodu za pomocą zatrzasku. Tłuszcz osadzony w siatce ogranicza przepływ i może zwiększać hałas.
- Umyj filtr ręcznie łagodnym środkiem albo w zmywarce na niskiej temperaturze i krótkim programie. Po umyciu pozostaw go do całkowitego wyschnięcia.
- Jeżeli urządzenie pracuje w obiegu zamkniętym, sprawdź filtr węglowy. Filtra z aktywnym węglem nie należy myć ani regenerować, chyba że producent wyraźnie przewidział taką konstrukcję. W tym modelu filtr węglowy jest akcesorium opcjonalnym, a jego wariant należy potwierdzić po numerze urządzenia.
- W trybie wywiewowym sprawdź drożność kanału, klapkę zwrotną i możliwość dopływu powietrza do pomieszczenia. Sprawny silnik nie zapewni prawidłowego ciągu przy zablokowanym przewodzie lub zbyt szczelnym pomieszczeniu.
- Dopiero po wykluczeniu filtrów i instalacji obejrzyj turbinę. Tłuszcz, ciało obce albo ocieranie łopatek o obudowę mogą powodować spadek wydajności i hałas.
Wskaźnik filtra informuje o potrzebie czyszczenia lub wymiany, ale nie potwierdza uszkodzenia konkretnego podzespołu. Po wykonaniu konserwacji trzeba zresetować przypomnienie zgodnie z instrukcją obsługi. Samo skasowanie kontrolki nie zastępuje wyczyszczenia filtra.
Okap nie uruchamia silnika
Najpierw rozdziel dwa przypadki: panel i oświetlenie działają, ale wentylator nie, albo całe urządzenie pozostaje bez reakcji.
Jeżeli działają przyciski i światło, skontroluj dostępne połączenia między modułem a silnikiem oraz stan przewodów. Po odłączeniu urządzenia od sieci można ręcznie sprawdzić, czy wirnik obraca się bez wyczuwalnego zacięcia i czy nie ma śladów nadtopienia, tłuszczu lub ocierania. Taki test wykrywa problem mechaniczny, ale nie potwierdza sprawności uzwojeń ani elektroniki.
Pomiar elektryczny wykonuje się dopiero po odłączeniu wtyczki i rozładowaniu elementów, których może dotyczyć napięcie. Rezystancję uzwojeń silnika mierzy się na odłączonych przewodach, między punktami wskazanymi w schemacie konkretnego wariantu. Odczyt przerwy, zwarcia albo wyraźnej asymetrii względem danych serwisowych może wskazywać na uszkodzenie silnika. Prawidłowa ciągłość uzwojenia nie dowodzi jednak, że silnik prawidłowo pracuje pod obciążeniem, ma sprawne łożyskowanie lub otrzymuje właściwe sterowanie.
Nie podawaj napięcia sieciowego bezpośrednio na silnik „na próbę”. W tym okapie sposób sterowania biegami, złącza i zabezpieczenia muszą odpowiadać schematowi właściwego PNC. Diagnostyka pod napięciem oraz pomiary w obwodach sieciowych są przeznaczone dla osoby z odpowiednimi kwalifikacjami, narzędziami i doświadczeniem.
Jeżeli silnik nie otrzymuje sygnału lub zasilania, przyczyną może być panel przycisków, moduł sterujący, przewód albo zabezpieczenie. Jeżeli zasilanie zgodne ze schematem dochodzi do silnika, a wirnik jest mechanicznie sprawny, podejrzenie silnika staje się bardziej uzasadnione. Wynik trzeba oceniać dla konkretnego wariantu, a nie na podstawie uniwersalnej wartości rezystancji.
Brak światła LED
CFG516R wykorzystuje punktowe lampy LED oraz oddzielny układ zasilający LED. Jeśli nie świeci jedna lampa, sprawdź jej złącze, przewody i sam moduł świetlny. Jeśli nie świecą obie lampy, a przyciski działają, bardziej prawdopodobny staje się wspólny zasilacz, przewód lub wyjście modułu sterującego. Jeżeli nie działa także sterowanie wentylatorem, trzeba rozpocząć od zasilania i elektroniki, a nie od wymiany obu lamp.
Instrukcja tego modelu przewiduje, że lampa LED i jej oddzielna skrzynka sterująca są elementami wymienianymi przez technika. Przy wymianie nie stosuj przypadkowej żarówki o takim samym kształcie. Liczą się typ modułu, sposób podłączenia, parametry prądowe i zgodność z pełnym PNC.
Dostęp do części i wymiana
Filtr przeciwtłuszczowy jest dostępny od spodu okapu. Aby go wyjąć, zwolnij uchwyt zatrzasku, lekko opuść przednią krawędź filtra i wysuń element. Montaż wykonuje się w odwrotnej kolejności, pilnując prawidłowego osadzenia wszystkich zaczepów.

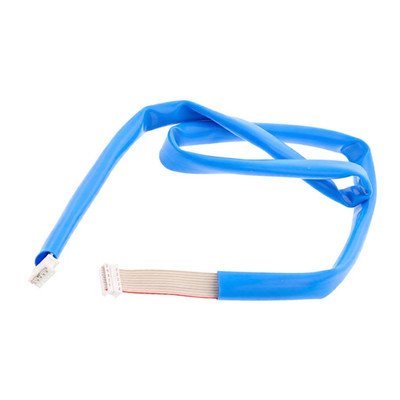

Dostęp do silnika, turbiny, modułu sterującego lub zasilacza LED wymaga zwykle zdjęcia filtra, a następnie odpowiednich osłon wewnętrznych. Dokładna kolejność zależy od wariantu wykonania i sposobu zabudowy. Przed demontażem:
- odłącz urządzenie od sieci; przy okapie zabudowanym wyłącz również właściwy obwód, jeśli dostęp do wtyczki jest utrudniony;
- sfotografuj ułożenie przewodów i oznacz złącza przed ich rozłączeniem;
- nie ciągnij za przewody, tylko za korpus złącza;
- sprawdź, czy żadna osłona nie jest jednocześnie elementem mocującym turbinę lub kanał wentylacyjny;
- nie uruchamiaj urządzenia ze zdjętą osłoną ani z ominiętym zabezpieczeniem.
Po montażu sprawdź, czy wirnik obraca się bez ocierania, filtr jest prawidłowo zatrzaśnięty, przewody nie znajdują się w pobliżu ruchomych części, a obudowa nie przenosi nadmiernych drgań. Test funkcjonalny obejmuje światło, każdy dostępny bieg wentylatora oraz ewentualny tryb intensywny. Przy pracy w systemie Hob2Hood trzeba dodatkowo ocenić, czy automatyczne sterowanie z płyty działa zgodnie z instrukcją obu urządzeń.
Czynności przy module, zasilaczu LED, silniku i instalacji sieciowej wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone dla osoby bez przygotowania.
Jak dobrać część do Electrolux CFG516R?
Najbezpieczniejsza kolejność doboru wygląda następująco:
- Odczytaj pełny numer Prod.No. / PNC z tabliczki znamionowej, wraz z końcówką wariantu.
- Porównaj numer części z katalogiem dla konkretnego PNC, a nie tylko z nazwą CFG516R.
- Przy filtrze sprawdź typ pracy okapu: wywiew albo recyrkulacja, wymiary, sposób mocowania i rodzaj materiału filtrującego.
- Przy silniku lub turbinie porównaj mocowanie, kierunek i sposób przepływu, złącza oraz oznaczenie producenta.
- Przy module sterującym sprawdź numer płytki, wersję oprogramowania lub konieczność konfiguracji, jeśli przewiduje ją dokumentacja.
- Przy oświetleniu porównaj kompletny zespół LED i sterownik, a nie tylko średnicę lub wygląd lampy.
Pełny PNC może być zapisany jako 94202259500 albo 94202259501. Nie zakładaj, że części dla obu wersji są identyczne bez potwierdzenia w katalogu. Jeżeli tabliczka jest nieczytelna, prześlij zdjęcie całej tabliczki oraz zdjęcie uszkodzonej części. Pomocne są także fotografie mocowania, złączy i oznaczeń nadrukowanych na module.
Konserwacja ograniczająca ryzyko awarii
W tym modelu warto regularnie czyścić filtr tłuszczowy oraz usuwać osad z dostępnych powierzchni wewnętrznych. Nagromadzony tłuszcz może ograniczać przepływ, zwiększać obciążenie wentylatora i stanowić zagrożenie pożarowe. Nie stosuj agresywnych preparatów ani metalowych szczotek na elementach, które mogą zostać uszkodzone.
Filtr węglowy wymieniaj zgodnie z instrukcją i intensywnością użytkowania. Jego nasycenie ogranicza usuwanie zapachów, ale nie musi oznaczać awarii silnika. Po gotowaniu producent zaleca pozostawienie okapu włączonego jeszcze przez pewien czas, aby usunąć wilgoć i resztki oparów z kanału.
FAQ
Czy do CFG516R wystarczy numer modelu?
Nie zawsze. Model CFG516R ma różne warianty PNC, dlatego do potwierdzenia zgodności podaj pełny numer Prod.No. z tabliczki znamionowej, na przykład 94202259500 lub 94202259501. Sam skrócony model może prowadzić do wyboru niewłaściwego filtra, modułu albo zespołu silnika.
Czy słabe pochłanianie oznacza uszkodzony silnik?
Nie. Najpierw sprawdź aluminiowy filtr przeciwtłuszczowy, filtr węglowy przy pracy w recyrkulacji, drożność kanału, klapkę zwrotną i dopływ powietrza. Silnik lub turbina stają się bardziej prawdopodobną przyczyną dopiero po wykluczeniu tych problemów.
Czy filtr przeciwtłuszczowy CFG516R można myć w zmywarce?
Tak, aluminiowy filtr tego modelu można czyścić w zmywarce na niskiej temperaturze i krótkim programie. Po myciu powinien całkowicie wyschnąć przed ponownym montażem. Zmiana koloru aluminium po myciu nie musi oznaczać utraty funkcjonalności.
Czy filtr węglowy można umyć zamiast wymienić?
Standardowego filtra z aktywnym węglem nie należy myć ani regenerować, chyba że producent wyraźnie przewidział konstrukcję wielokrotnego użytku. Dla CFG516R dobierz właściwy filtr po PNC i trybie pracy urządzenia.
Co sprawdzić, gdy światło działa, ale wentylator nie?
Po odłączeniu zasilania sprawdź, czy wirnik nie jest zablokowany i czy przewody silnika oraz złącza nie są nadpalone lub luźne. Następnie trzeba rozróżnić brak zasilania silnika od uszkodzenia samego napędu. Pomiarów w obwodzie sieciowym nie wykonuj bez odpowiednich kwalifikacji.
Czy można zamontować część tylko dlatego, że ma takie samo złącze?
Nie. Identyczne złącze nie potwierdza zgodności mocy, sposobu sterowania, mocowania ani wersji oprogramowania. Porównaj pełny PNC, oznaczenie części, wymiary, parametry i układ przewodów z dokumentacją właściwego wariantu.
