942051402 Okap kominowy Breeze 800 90 cm LFV419K
Części do okapu Electrolux LFV419K 942051402 dobiera się po pełnym numerze PNC, ponieważ ten sam model występuje w kilku wariantach. Przy słabym pochłanianiu sprawdź filtry i drożność instalacji, a przy braku reakcji lub oświetlenia także zasilanie, panel sterowania i moduł LED.
Jak rozpoznać usterkę okapu LFV419K
Electrolux LFV419K to kominowy okap o szerokości 90 cm, z dotykowym panelem na szkle, dwoma aluminiowymi filtrami przeciwtłuszczowymi, oświetleniem LED, funkcją Hob2Hood® oraz możliwością pracy jako wyciąg lub pochłaniacz. W zależności od sposobu instalacji podobny objaw może mieć inną przyczynę. Brak skutecznego pochłaniania w trybie wywiewowym nie musi oznaczać uszkodzenia silnika, a niedziałające światło nie wskazuje automatycznie na uszkodzony panel dotykowy.
Objaw, przyczyna i następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Okap działa, ale słabo usuwa parę | Zabrudzone filtry tłuszczowe, nasycony filtr węglowy, niedrożny kanał, zamknięta klapa zwrotna, niewłaściwy kierunek przepływu lub zbyt mały dopływ powietrza | Wyjmij i oczyść filtry, sprawdź czy wirnik obraca się swobodnie oraz czy kanał i kratka nie są zablokowane | Jeżeli po czyszczeniu przepływ wraca, nie wymieniaj silnika. W trybie recyrkulacji zapachy mogą pozostać mimo prawidłowych obrotów, gdy filtr węglowy jest zużyty |
| Silnik nie startuje, ale panel lub światło działa | Zablokowany tłuszczem wirnik, przerwa w przewodach, moduł sterowania, element rozruchowy albo silnik | Po odłączeniu zasilania sprawdź wzrokowo przewody, złącza i swobodę obrotu turbiny. Pomiar zasilania podczas pracy wykonuje wykwalifikowany serwisant | Sam fakt, że panel się świeci, potwierdza tylko część obwodu. Nie rozstrzyga sprawności silnika ani modułu |
| Słychać buczenie, lecz wirnik się nie obraca | Zabrudzenie, mechaniczne zablokowanie, uszkodzenie silnika lub elementu rozruchowego | Odłącz zasilanie i sprawdź, czy turbina nie ociera o obudowę oraz czy nie ma śladów przegrzania | Nie uruchamiaj wielokrotnie zablokowanego silnika. Dalsza diagnostyka elektryczna wymaga dokumentacji konkretnego wariantu PNC |
| Okap pracuje głośniej lub drży | Zabrudzenie turbiny, luźne mocowanie, uszkodzona klapa zwrotna, niewyważony wirnik, zużyte łożyskowanie lub ograniczony przepływ | Sprawdź filtry, widoczne mocowania, kanał i klapę zwrotną. Porównaj hałas na różnych biegach | Grzechotanie przy zmianie ciągu może pochodzić z klapy, a stałe buczenie lub tarcie częściej wymaga kontroli zespołu wentylatora |
| Nie reaguje panel dotykowy | Brak zasilania, wilgoć lub zabrudzenie powierzchni, problem z wiązką, płytką interfejsu albo modułem sterującym | Sprawdź bezpiecznik lub wyłącznik obwodu, osusz i oczyść panel zgodnie z instrukcją, wykonaj ponowne załączenie zasilania | Jeżeli oświetlenie i wentylator również nie działają, najpierw sprawdź zasilanie. Gdy działa tylko część funkcji, podejrzenie przesuwa się na panel, wiązkę lub moduł |

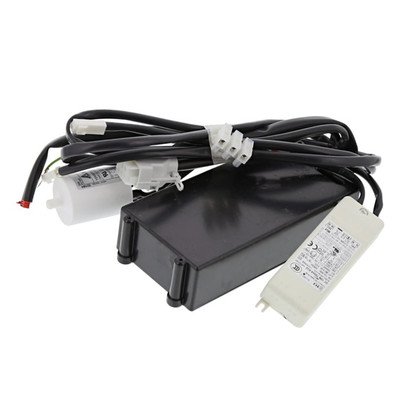

| Nie działa oświetlenie LED | Uszkodzony moduł LED, zasilacz LED, przewód lub sterowanie | Sprawdź, czy awaria dotyczy jednej czy obu lamp i czy pozostałe funkcje działają | W tym modelu źródło LED i jego elementy sterujące nie są zwykłą żarówką do wymiany przez użytkownika; dostęp i pomiary powinien wykonać technik serwisu |
| Okap sam zmienia obroty lub nie reaguje prawidłowo na płytę | Problem z funkcją Hob2Hood®, komunikacją podczerwienią, ustawieniem płyty albo modułem sterującym | Sprawdź działanie ręczne z panelu okapu, a następnie funkcję automatyczną. Nie oceniaj modułu wyłącznie po zachowaniu automatyki | Jeżeli sterowanie ręczne działa, a automatyczne nie, nie oznacza to od razu awarii silnika |
Filtry i słaby przepływ powietrza
Model LFV419K ma dwa filtry przeciwtłuszczowe umieszczone z przodu urządzenia. Ich zabrudzenie ogranicza przepływ i zwiększa obciążenie wentylatora. Przed zakupem turbiny, silnika lub modułu:
- Odłącz okap od zasilania i poczekaj, aż elementy ostygną.
- Otwórz pokrywę, naciśnij uchwyt zatrzasku i delikatnie odchyl przednią część filtra w dół.
- Umyj filtry ręcznie łagodnym detergentem albo w zmywarce w niskiej temperaturze i krótkim cyklu.
- Po całkowitym wysuszeniu zamontuj każdy filtr w pierwotnym położeniu.
- Sprawdź, czy wentylator pracuje na wszystkich dostępnych biegach i czy poprawiła się siła przepływu.

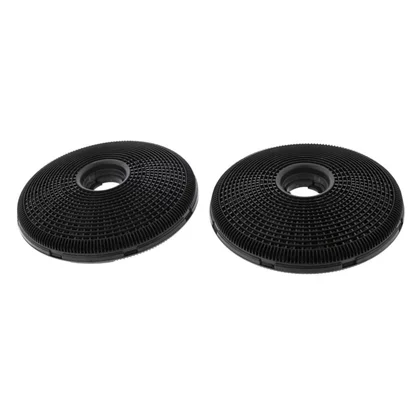

W trybie recyrkulacji filtr węglowy odpowiada przede wszystkim za ograniczanie zapachów. Nie zastępuje filtra tłuszczowego i nie powinien być myty ani regenerowany, jeżeli zastosowany wariant tego nie przewiduje. Dla LFV419K producent wskazuje zgodne warianty filtrów węglowych, między innymi ECFB02ST, MCFB52PL i MCFB53PR. Przed zakupem trzeba jednak potwierdzić wariant PNC urządzenia oraz typ filtra.
Kontrolka filtra jest przypomnieniem o obsłudze, a nie pomiarem wydajności silnika. Po wyczyszczeniu lub wymianie filtra należy zresetować przypomnienie zgodnie z instrukcją obsługi. Jeżeli po czystych filtrach nadal występuje słaby ciąg, sprawdź drożność przewodu o średnicy właściwej dla instalacji, klapę zwrotną, kratkę wylotową i dopływ powietrza do pomieszczenia.
Diagnostyka silnika, turbiny i zasilania
Przed otwarciem obudowy odłącz urządzenie od sieci. Oględziny bez napięcia mogą obejmować stan wiązek, nadpalenia, ślady tłuszczu, luźne złącza i mechaniczne ocieranie turbiny. Można też sprawdzić, czy wirnik obraca się bez wyraźnego oporu, ale taki test nie potwierdza sprawności elektrycznej silnika.
Pomiar rezystancji uzwojeń wykonuje się po odłączeniu przewodów od badanego elementu, aby inne obwody nie zafałszowały wyniku. Należy porównać wynik z dokumentacją właściwego wariantu PNC lub z identycznym, sprawnym uzwojeniem. Rezystancja nieskończona może wskazywać na przerwę, a bardzo mała względem wartości wymaganej przez dokumentację na zwarcie, lecz sam pomiar omomierzem nie sprawdza pracy pod obciążeniem, izolacji ani elementu rozruchowego.
Pomiar napięcia na zaciskach silnika podczas pracy jest pomiarem pod napięciem i nie powinien być wykonywany przez osobę bez kwalifikacji. Jeżeli napięcie dociera do silnika, a silnik nie startuje, podejrzenie dotyczy zespołu silnika, jego elementu rozruchowego albo mechanicznego zablokowania. Jeżeli napięcia nie ma, trzeba szukać wcześniej: w zasilaniu, przewodach, panelu, module sterującym lub zabezpieczeniu. Nie wolno zwierać przewodów ani uruchamiać silnika „na krótko” bez schematu i odpowiednich zabezpieczeń.
Opisane czynności elektryczne wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary pod napięciem oraz naprawę obwodów zasilających powinien wykonać wykwalifikowany serwisant lub elektryk.
Dostęp do filtrów, panelu i części wewnętrznych
Filtry są dostępne od spodu i nie wymagają demontażu komina. Do wymiany filtra węglowego najpierw wyjmuje się filtry przeciwtłuszczowe, a następnie obraca filtr węglowy przeciwnie do ruchu wskazówek zegara i wyciąga. Montaż wykonuje się w odwrotnej kolejności.
Dostęp do silnika, turbiny, modułu sterującego, płytki interfejsu i zasilacza LED zależy od wariantu wykonania oraz sposobu zamocowania okapu. Przed demontażem należy:
- odłączyć urządzenie od zasilania, również z obwodu stałego, jeżeli okap nie ma wtyczki;
- zabezpieczyć szklaną powierzchnię przed uderzeniem i zarysowaniem;
- sfotografować ułożenie przewodów i oznaczyć złącza przed ich rozłączeniem;
- nie ciągnąć za przewody i nie podważać szkła metalowym narzędziem;
- nie zdejmować ciężkiego elementu samodzielnie, jeśli wymaga odciążenia mocowania;
- po montażu sprawdzić osłony, przewód ochronny, stabilność obudowy i drożność przepływu.
Wymiana samego panelu dotykowego nie jest właściwym rozwiązaniem, jeśli przyczyną jest brak zasilania modułu albo uszkodzona wiązka. Z kolei wymiana całego zespołu wentylatora bez sprawdzenia filtrów i kanału może nie usunąć problemu z pochłanianiem.
Jak dobrać część do LFV419K
Nazwa LFV419K nie identyfikuje całego wariantu technicznego. Dla tego modelu występują wersje PNC między innymi 94205140200, 94205140201, 94205140202 i 94205140203. Przed zakupem odczytaj z tabliczki znamionowej pełny numer Prod.No. / PNC, a nie tylko nazwę modelu.
Przy porównywaniu części sprawdź:
- pełny PNC urządzenia;
- numer części i oznaczenie zespołu z demontowanego elementu;
- sposób mocowania oraz wymiary;
- liczbę i rodzaj złączy;
- typ filtra, liczbę filtrów i przeznaczenie: wywiew lub recyrkulacja;
- wersję panelu, modułu, oświetlenia albo turbiny;
- informację, czy część wymaga konfiguracji lub dodatkowych czynności serwisowych.
Identyczne złącze, podobne zdjęcie albo sama szerokość 90 cm nie potwierdzają zgodności. Dotyczy to szczególnie modułów elektronicznych, zespołów LED, silników i elementów związanych z funkcją Hob2Hood®. Jeśli oznaczenie na tabliczce jest nieczytelne, przygotuj zdjęcie całej tabliczki oraz zdjęcie starej części z widocznym numerem.
FAQ
Czy słabe pochłanianie oznacza uszkodzony silnik?
Nie. Najpierw wyczyść filtry tłuszczowe i sprawdź filtr węglowy, kanał wentylacyjny, klapę zwrotną oraz dopływ powietrza. Dopiero gdy przepływ pozostaje słaby mimo drożnej instalacji i poprawnych filtrów, warto diagnozować turbinę, silnik lub sterowanie.
Czy filtr węglowy w LFV419K można umyć?
Nie należy go myć ani regenerować, jeżeli zastosowany filtr nie ma wyraźnego dopuszczenia producenta. Instrukcja dla tej rodziny urządzeń wskazuje wymianę filtra węglowego po jego nasyceniu. Właściwy wariant potwierdź po PNC i oznaczeniu filtra.
Czy filtr przeciwtłuszczowy można myć w zmywarce?
Aluminiowe filtry przeciwtłuszczowe można czyścić ręcznie albo w zmywarce w niskiej temperaturze i krótkim cyklu. Odbarwienie aluminium może się pojawić, ale samo w sobie nie oznacza utraty funkcji. Przed montażem filtr musi być całkowicie suchy.
Co sprawdzić, gdy światło nie działa, ale wentylator pracuje?
Taki objaw zawęża problem do obwodu oświetlenia, modułu LED, zasilacza LED, przewodów albo sterowania, ale nie wskazuje jednej części. W LFV419K źródło LED i oddzielne elementy sterujące powinien wymieniać technik serwisu.
Czy do zakupu części wystarczy model LFV419K?
Nie zawsze. Ten model ma kilka wariantów PNC. Podaj pełny numer Prod.No. z tabliczki znamionowej, na przykład z końcówką 00, 01, 02 lub 03, oraz w razie potrzeby numer z uszkodzonej części.
Czy funkcja Hob2Hood® może powodować nieprawidłową pracę okapu?
Tak, ale tylko w zakresie automatycznej komunikacji z płytą. Najpierw sprawdź, czy okap działa prawidłowo sterowany ręcznie. Jeżeli ręczne biegi działają, a automatyka nie, przyczyny należy szukać w komunikacji, ustawieniach płyty lub odpowiednim module, a nie od razu w silniku.
