942150782 Okap wysuwany 60 cm LFP516X
Części do Electrolux LFP516X 942150782 dobieraj na podstawie pełnego oznaczenia PNC, a nie samego wyglądu elementu. Przy słabym pochłanianiu najpierw sprawdź filtry i drożność kanału, natomiast brak silnika, światła lub reakcji na przyciski może wymagać kontroli przełącznika, modułu albo zespołu wentylatora.
Jak rozpoznać model Electrolux LFP516X
Electrolux LFP516X to wysuwany okap o szerokości 60 cm z oświetleniem LED. Sama nazwa LFP516X nie identyfikuje jednak jednego wykonania technicznego. Producent wskazuje dla tego modelu między innymi warianty PNC 94215078200 i 94202284500, dlatego przed zakupem części odczytaj pełny numer z tabliczki znamionowej.
W przypadku kategorii 942150782 szczególnie istotne są części związane z:
- filtrowaniem powietrza i pracą w trybie pochłaniacza;
- zespołem silnika, turbiny i mocowaniem wentylatora;
- przyciskami lub przełącznikami prędkości, oświetlenia i pracy silnika;
- oświetleniem LED oraz jego układem zasilającym;
- prowadnicami, elementami wysuwu i obudową.
Nie zakładaj, że element pasujący do innego okapu Electrolux będzie zgodny z LFP516X. Różnice mogą dotyczyć mocowania, długości prowadnicy, wyprowadzeń elektrycznych, wersji modułu, strony montażu lub konkretnego PNC.
Objaw nie wskazuje od razu uszkodzonej części
Poniższa kolejność pomaga zawęzić przyczynę bez wymieniania kilku elementów na próbę.
| Objaw | Możliwe przyczyny | Co sprawdzić | Co oznacza wynik |
| Okap nie reaguje w ogóle | Brak zasilania, zabezpieczenie instalacji, uszkodzony przewód, moduł lub panel sterowania | Czy działa obwód zasilający i czy inne funkcje okapu również są nieaktywne | Jeżeli nie działa także światło, nie zaczynaj od zakupu silnika. Problem może znajdować się przed rozdzieleniem zasilania na poszczególne obwody |
| Światło działa, ale silnik nie startuje | Przycisk lub przełącznik silnika, moduł sterujący, przewody, silnik, turbina zablokowana tłuszczem | Po odłączeniu zasilania sprawdź swobodę obrotu turbiny, nadpalenia, luźne konektory i zabrudzenia | Swobodna turbina nie potwierdza sprawności silnika. Brak reakcji może wynikać także ze sterowania |
| Silnik buczy, ale turbina się nie obraca | Zabrudzenie, zablokowanie turbiny, uszkodzony silnik, kondensator lub element sterujący, jeśli występuje w danym wykonaniu | Czy wirnik obraca się bez wyraźnego oporu i czy nie ociera o obudowę | Obrót ręczny jest tylko oględziną mechaniczną; nie potwierdza poprawnej pracy pod obciążeniem |
| Okap słabo pochłania opary | Zabrudzony filtr przeciwtłuszczowy, zużyty filtr węglowy, niedrożny kanał, zbyt mały dopływ powietrza, niewłaściwa prędkość | Oczyść lub wymień filtry, sprawdź drożność kanału i działanie na kolejnych biegach | Jeżeli po konserwacji przepływ się nie poprawia, dopiero wtedy rozważ kontrolę wentylatora i instalacji |
| Pojawił się hałas lub drgania | Luźne mocowanie, zabrudzona albo uszkodzona turbina, zużyte łożyskowanie silnika, zawór zwrotny, element wysuwu | Sprawdź, czy hałas zmienia się wraz z biegiem i czy nie pochodzi z prowadnic lub klapy kanału | Hałas tylko przy określonym położeniu wysuwu może wskazywać na element mechaniczny, a nie silnik |
| Nie działa oświetlenie, wentylator pracuje | Moduł LED, zasilacz LED, przewody, styk lub układ sterowania oświetleniem | Obejrzyj oprawę i przewody po odłączeniu zasilania; nie podawaj napięcia na przypadkowe punkty | W tym modelu nie należy automatycznie szukać zwykłej żarówki. Wymiana modułu LED lub jego zasilacza może wymagać technika |
| Wysuw nie porusza się płynnie albo nie uruchamia funkcji | Zabrudzona lub uszkodzona prowadnica, zdeformowana obudowa, element zatrzasku albo siłownik mikrowyłącznika | Sprawdź mechanikę wysuwu bez zasilania i upewnij się, że panel nie jest przekoszony | Uszkodzona prowadnica może powodować problem mechaniczny, a nie elektroniczną awarię okapu |
Gdy nie działa cały okap
Najpierw sprawdź, czy urządzenie ma zasilanie i czy nie zadziałało zabezpieczenie obwodu. Jeżeli po przywróceniu zasilania nadal nie działa ani światło, ani wentylator, przyczyną może być przewód, złącze, wyłącznik, moduł sterujący albo element zabezpieczający. Nie wymieniaj silnika tylko dlatego, że okap nie startuje — silnik nie wyjaśnia braku wszystkich funkcji jednocześnie.
Jeżeli panel reaguje, ale żadna prędkość nie uruchamia wentylatora, sprawdź osobno część mechaniczną i sterowanie. Po odłączeniu urządzenia od zasilania można ocenić, czy turbina nie jest zablokowana oraz czy w środku nie ma dużej ilości tłuszczu. Kontrola napięcia w pracującym urządzeniu wymaga odpowiednich kwalifikacji i narzędzi; nie należy wykonywać jej przez przypadkowe zwieranie przewodów.
Gdy działa światło, ale nie działa wentylator
To rozdziela usterkę na kilka bardziej prawdopodobnych obszarów: przyciski lub przełączniki silnika, moduł sterujący, przewody między modułem a silnikiem oraz sam zespół silnika. Sprawdź, czy wszystkie biegi zachowują się tak samo. Brak pracy na każdym biegu może wskazywać na wspólne zasilanie silnika lub sterowanie, natomiast problem tylko na wybranej prędkości może dotyczyć konkretnego styku, wyjścia albo elementu regulacji.
Po odłączeniu zasilania obejrzyj konektory pod kątem nadpaleń, luźnego osadzenia i nalotu z tłuszczu. Miernikiem można sprawdzić ciągłość przewodów i przełącznika, ale wynik trzeba interpretować zgodnie ze schematem konkretnego wykonania. Pomiar ciągłości nie potwierdza sprawności silnika podczas pracy, a pomiar rezystancji uzwojeń bez danych serwisowych nie pozwala wiarygodnie ocenić wszystkich usterek.
Gdy okap słabo pochłania
Zacznij od najprostszych przyczyn:
- Odłącz okap od zasilania i wyjmij filtr przeciwtłuszczowy.
- Usuń nagromadzony tłuszcz zgodnie z instrukcją dla zastosowanego filtra. Metalowy filtr można czyścić tylko metodą dopuszczoną przez producenta; filtr włókninowy wymienia się na nowy.
- Jeżeli okap pracuje w obiegu zamkniętym, sprawdź stan filtra węglowego. Filtr węglowy nie zawsze jest przeznaczony do mycia ani regeneracji.
- Sprawdź, czy kanał wentylacyjny, kratka i zawór zwrotny nie są zablokowane.
- Oceń działanie na kolejnych biegach i sprawdź, czy pomieszczenie ma możliwość dopływu świeżego powietrza.
Czysty filtr nie naprawi niedrożnego kanału ani niesprawnego silnika. Jeżeli turbina obraca się, ale przepływ pozostaje wyraźnie słabszy, potrzebna może być kontrola kanału, zaworu zwrotnego, kierunku obrotów turbiny i wydajności zespołu wentylatora.
Filtry i dostęp do wnętrza
Filtr przeciwtłuszczowy znajduje się od spodu, za wysuwanym panelem. W konstrukcjach tego typu panel lub filtr zwalnia się przez przesunięcie albo naciśnięcie elementu mocującego, następnie lekko odchyla i wysuwa. Dokładna kolejność może różnić się zależnie od wykonania i zastosowanej ramki, dlatego nie używaj siły, jeśli filtr nie wychodzi po zwolnieniu zatrzasku.
Przed czyszczeniem lub demontażem:
- odłącz okap od zasilania i poczekaj, aż ostygnie;
- podeprzyj wysuwany panel, aby nie opadł i nie uszkodził prowadnic;
- zapamiętaj położenie zaczepów, sprężyn i elementów zabezpieczających;
- nie zalewaj wodą silnika, modułu, przycisków ani zasilacza LED;
- nie używaj ostrych narzędzi do podważania powierzchni widocznych od frontu.
Po zdjęciu filtrów uzyskuje się zwykle dostęp do turbiny, części oświetlenia i elementów sterowania, ale dostęp do silnika lub modułu może wymagać zdjęcia dolnej osłony, bocznej części obudowy albo wysunięcia okapu z zabudowy. Nie zakładaj, że wszystkie śruby są widoczne od spodu — część mocowań może znajdować się za filtrem lub w obudowie.
Kontrola silnika, turbiny i sterowania

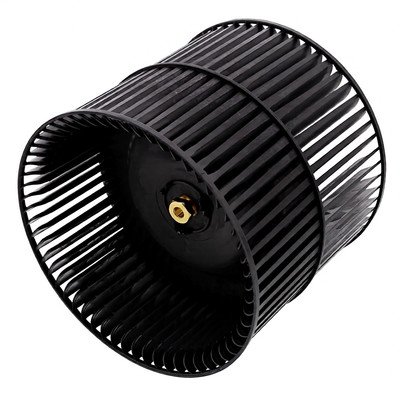

Po odłączeniu zasilania sprawdź, czy turbina nie ma pękniętych łopatek, nadmiernego luzu, śladów ocierania i grubej warstwy tłuszczu. Obrót powinien być równy, bez wyraźnego blokowania. Jeżeli turbina jest uszkodzona albo osadzona na wale w sposób nietypowy dla zamawianego elementu, nie dobieraj jej wyłącznie po średnicy — znaczenie ma kierunek obrotów, sposób mocowania i współpraca z konkretnym silnikiem.
Przy diagnostyce elektrycznej można sprawdzić ciągłość przewodów, stan konektorów i działanie przełączników po odłączeniu urządzenia od sieci. Rezystancję uzwojeń silnika należy porównywać z dokumentacją serwisową właściwego wariantu. Brak ciągłości może wskazywać na przerwę w uzwojeniu lub przewodzie, ale prawidłowy odczyt rezystancji nie wyklucza zwarcia międzyzwojowego, problemu z izolacją, łożyskowaniem ani usterki występującej dopiero po rozgrzaniu.
Pomiar napięcia na pracującym okapie jest diagnostyką pod napięciem. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, wymaganych uprawnień i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie zwieraj przewodów, nie omijaj przełączników i nie uruchamiaj silnika z odłączonymi elementami ochronnymi.
Wymiana części i kontrola po naprawie
Przed demontażem wykonaj zdjęcia połączeń i oznacz wtyczki, ale nie kieruj się wyłącznie kolorem przewodów. W urządzeniach o podobnym wyglądzie układ złączy może być inny. Po wymianie:
- zamontuj część w tej samej pozycji i wykorzystaj właściwe mocowania;
- nie prowadź przewodów w pobliżu turbiny ani ostrych krawędzi;
- upewnij się, że konektory są wsunięte do końca i nie są naprężone;
- sprawdź, czy panel wysuwa się bez ocierania i czy elementy mechaniczne nie blokują pracy;
- załóż filtr przed normalnym użytkowaniem;
- uruchom kolejno oświetlenie i biegi wentylatora, obserwując nietypowe dźwięki, zapach spalenizny, drgania i nagrzewanie.
Jeżeli po wymianie silnika wentylator pracuje, ale wydajność nadal jest słaba, przyczyną może być kanał, filtr, zawór zwrotny albo niewystarczający dopływ powietrza. Jeżeli działa wentylator, ale nie działa światło, nie oznacza to automatycznie uszkodzenia modułu głównego — usterka może znajdować się w module LED, zasilaczu, przewodzie lub styku.
Jak dobrać część do 942150782 LFP516X
Do weryfikacji zgodności przygotuj:
- pełny model LFP516X;
- pełny numer PNC z tabliczki znamionowej, na przykład 94215078200;
- numer części odczytany z uszkodzonego elementu, jeśli jest widoczny;
- zdjęcie tabliczki znamionowej i zdjęcie zamontowanej części;
- wymiary, sposób mocowania oraz stronę montażu w przypadku prowadnic, obudów i elementów mechanicznych.
Skrócone oznaczenie 942150782, sama nazwa handlowa modelu, podobny wygląd lub identyczna liczba styków nie wystarczają do zagwarantowania zgodności. Dotyczy to szczególnie modułów, silników, przycisków, prowadnic, turbin i podzespołów LED. Część może mieć takie samo złącze, ale inną charakterystykę pracy albo inne mocowanie.
W przypadku Electrolux numer PNC powinien być wpisany jako pełny ciąg cyfr, bez spacji i znaków interpunkcyjnych. Jeżeli katalog rozróżnia kilka wersji PNC, wybierz wariant odpowiadający tabliczce konkretnego okapu. Dopiero po tym porównaj numer części, wykonanie, parametry i sposób montażu.
FAQ
Czy model LFP516X występuje tylko w jednej wersji?
Nie. Dla nazwy LFP516X producent wskazuje różne warianty PNC, w tym 94215078200 i 94202284500. Dlatego doboru części nie należy opierać wyłącznie na oznaczeniu LFP516X.
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy w trybie pochłaniacza, drożność kanału, zawór zwrotny i dopływ powietrza. Dopiero gdy te przyczyny zostaną wykluczone, warto diagnozować turbinę i silnik.
Czy można zastąpić moduł LED zwykłą żarówką?
Nie należy tego zakładać. Wersja LFP516X ma oświetlenie LED, a zamienny element musi odpowiadać konstrukcji oprawy, układowi zasilania i warunkom pracy w okapie. Podmiana na przypadkową żarówkę może być niezgodna elektrycznie lub mechanicznie.
Jak sprawdzić, czy problem dotyczy silnika, a nie przycisku?
Najpierw sprawdź, czy światło i panel działają oraz czy problem występuje na wszystkich biegach. Po odłączeniu zasilania skontroluj przewody, konektory, przełącznik i swobodę obrotu turbiny. Pomiar napięcia podczas pracy powinien wykonać wykwalifikowany serwisant, korzystając ze schematu właściwego wariantu.
Czy filtr przeciwtłuszczowy można myć w zmywarce?
Zależy to od rodzaju filtra i instrukcji dla konkretnego wykonania. Metalowe filtry często można czyścić w zmywarce przy odpowiednim programie, ale filtr włókninowy wymienia się na nowy. Po czyszczeniu filtr musi być całkowicie suchy przed ponownym montażem.
Jakie dane przesłać do doboru części?
Prześlij pełne oznaczenie z tabliczki znamionowej: model LFP516X, pełny PNC, numer seryjny lub kod produktu, jeśli występuje. W przypadku części mechanicznej dodaj zdjęcie elementu, mocowania i jego wymiary. To bezpieczniejsza podstawa doboru niż samo zdjęcie podobnego produktu.
