Moduły do piekarników Electrolux
Moduł do piekarnika Electrolux może odpowiadać za zasilanie, przekaźniki, wyświetlacz, programator lub komunikację między płytkami. Przed zakupem ustal, czy problem dotyczy elektroniki, grzałki, czujnika albo połączeń, a część dobierz po pełnym PNC/Prod.No. i oznaczeniu zastosowanego modułu.
Jaką funkcję pełni moduł w piekarniku Electrolux?
Określenie „moduł” obejmuje kilka różnych podzespołów. W zależności od konstrukcji piekarnika Electrolux może to być między innymi:

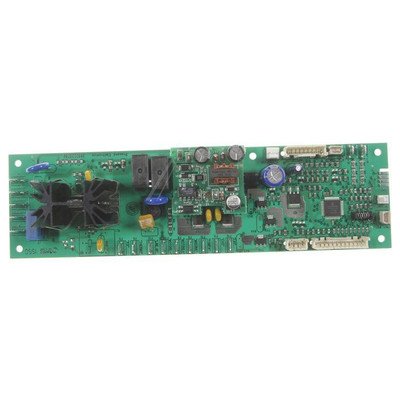

- moduł zasilania lub moduł mocy – zasila elektronikę i steruje obciążeniami, takimi jak grzałki, wentylatory oraz oświetlenie;
- moduł programatora – obsługuje zegar, wybór czasu pracy i warunki uruchomienia grzania;

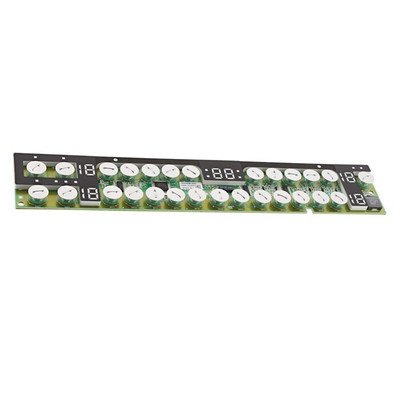

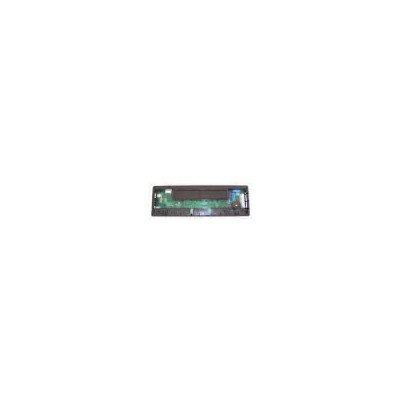

- moduł interfejsu użytkownika – współpracuje z wyświetlaczem, przyciskami, pokrętłami albo panelem dotykowym;
- płytka sterująca – przetwarza sygnały z czujników i przekazuje polecenia do elementów wykonawczych;

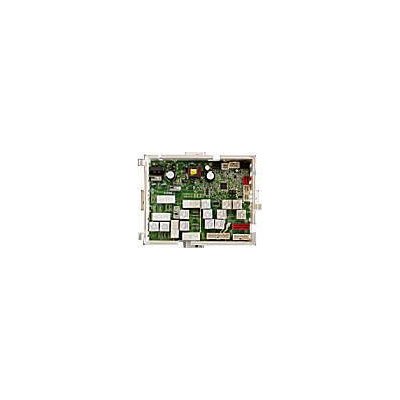

- moduł skonfigurowany – elektronika przygotowana dla konkretnego wariantu urządzenia, czasem wymagająca zaprogramowania lub przypisania do piekarnika.
Dlatego sam napis „moduł do piekarnika Electrolux” nie wystarcza do zakupu. Dwie płytki o podobnym wyglądzie mogą mieć inne oprogramowanie, układ przekaźników, złącza lub przeznaczenie.
Objawy uszkodzenia modułu
Usterka elektroniki może powodować zarówno całkowity brak pracy, jak i problem dotyczący tylko jednej funkcji. Typowe sytuacje to:
- piekarnik nie reaguje na przyciski lub pokrętła;
- wyświetlacz nie pokazuje godziny, temperatury albo kodu;
- po zaniku zasilania zegar miga i urządzenie nie pozwala włączyć grzania;
- wybrany program uruchamia wentylator lub lampkę, ale nie załącza właściwej grzałki;
- piekarnik grzeje w niewłaściwym trybie albo nie wyłącza grzania po osiągnięciu temperatury;
- działa tylko część funkcji, na przykład oświetlenie lub chłodzenie;
- urządzenie resetuje się, wyświetla kod błędu albo traci komunikację między panelem i modułem mocy;
- widać nadpalone złącze, ścieżkę, element zasilacza lub ślady zalania.
Żaden z tych objawów nie potwierdza samodzielnie awarii modułu. Na przykład brak grzania może wynikać z przepalonej grzałki, uszkodzonego termika, czujnika temperatury, przełącznika funkcji, przewodu lub zasilania. Z kolei ciemny wyświetlacz może oznaczać uszkodzenie panelu, ale także brak napięcia z modułu zasilającego albo przerwę w taśmie.
Diagnostyka: objaw, sprawdzenie i następny krok
Piekarnik całkowicie nie reaguje
Najpierw sprawdź, czy urządzenie ma prawidłowe zasilanie i czy nie zadziałało zabezpieczenie obwodu. W piekarniku do zabudowy warto również wykluczyć problem z przewodem, zaciskiem przyłączeniowym lub instalacją. Brak przewodu ochronnego jest zagrożeniem bezpieczeństwa, ale sam w sobie nie wyjaśnia wszystkich przypadków braku pracy urządzenia.
Jeżeli po przywróceniu zasilania wyświetlacz działa, ale piekarnik nadal nie uruchamia grzania, ustaw aktualny czas i sprawdź, czy nie jest aktywny tryb opóźnionego startu lub automatycznego zakończenia programu. W części modeli programator blokuje grzanie do momentu ustawienia zegara.
Jeżeli wyświetlacz pozostaje ciemny, kolejnym podejrzanym jest obwód zasilania modułu. Kontrola napięć po stronie sieciowej i niskonapięciowej wymaga schematu konkretnego modelu oraz doświadczenia z elektroniką. Nie wolno zakładać, że każde złącze panelu ma napięcie 5 V lub 12 V. W nieprawidłowo działającym zasilaczu na obwodzie przeznaczonym dla panelu może pojawić się napięcie niebezpieczne dla elektroniki.
Wyświetlacz działa, ale piekarnik nie grzeje
Porównaj zachowanie różnych funkcji. Jeżeli nie działa tylko jeden tryb, sprawdź najpierw przypisaną do niego grzałkę, przewody i zabezpieczenie termiczne. Grzałkę można po odłączeniu od urządzenia zbadać omomierzem pod kątem ciągłości obwodu oraz zwarcia do obudowy. Wynik prawidłowy w pomiarze statycznym nie wyklucza przerwy pojawiającej się dopiero po nagrzaniu.
Jeżeli wszystkie grzałki mają prawidłową ciągłość, a wentylatory i oświetlenie działają, problem może dotyczyć przekaźnika na module mocy, sterowania cewką przekaźnika, przełącznika funkcji albo połączenia między płytkami. W takim przypadku sam pomiar grzałki nie rozstrzyga diagnozy. Należy porównać schemat funkcjonalny konkretnego urządzenia z objawem i sprawdzić, czy moduł otrzymuje sygnał wyboru programu oraz czy prawidłowo steruje obwodem wykonawczym.
Temperatura jest zbyt wysoka lub zbyt niska
Nieprawidłowa temperatura nie oznacza automatycznie awarii modułu. W pierwszej kolejności sprawdź czujnik temperatury, jego przewody, mocowanie oraz drożność chłodzenia elektroniki. Czujnik można zmierzyć po odłączeniu od modułu, ale wartość rezystancji musi być porównana z charakterystyką przewidzianą dla danego modelu i temperatury pomiaru.
Jeżeli czujnik ma przerwę, zwarcie albo niestabilny wynik podczas poruszania przewodem, wymiana modułu nie usunie przyczyny. Jeżeli czujnik i wiązka są prawidłowe, a moduł mimo to załącza grzanie zbyt długo lub nie reaguje na sygnał pomiarowy, podejrzenie pada na tor wejściowy, oprogramowanie albo element wykonawczy modułu.
Panel dotykowy lub przyciski nie reagują
Sprawdź, czy panel jest suchy, czysty i czy problem nie pojawił się po zalaniu lub użyciu środka czyszczącego. Wilgoć na powierzchni dotykowej, uszkodzona taśma albo zabrudzone złącze mogą powodować samoczynne naciskanie, brak reakcji lub losowe sygnały.

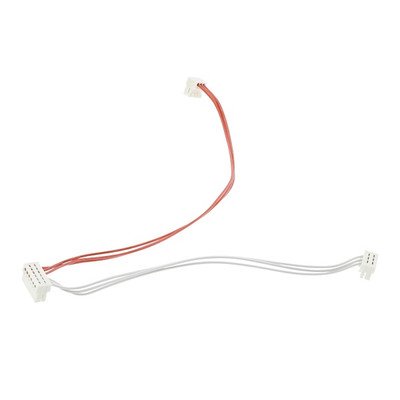

Jeżeli panel jest zintegrowany z wyświetlaczem, nie musi występować jako osobna płytka. W niektórych rodzinach urządzeń wymienia się kompletny interfejs, a nie samą szybę, taśmę lub wyświetlacz. Błąd komunikacji nie wskazuje bezpośrednio, która płytka jest uszkodzona — podobny efekt daje przerwana taśma, brak zasilania, korozja złącza lub awaria drugiego modułu.
Pojawia się kod błędu
Kod należy odczytać razem z pełnym modelem i wariantem piekarnika. Oznaczenia nie są uniwersalne dla wszystkich urządzeń Electrolux. Kod związany z komunikacją może wskazywać na przerwę w wiązce, brak zasilania jednej płytki, niezgodność konfiguracji albo uszkodzenie modułu. Kod dotyczący temperatury wymaga kontroli czujnika i przewodów, zanim zostanie rozważona wymiana elektroniki.
Zapisz dokładny kod, jego kolejność oraz moment wystąpienia: przy włączeniu, po wyborze programu, podczas nagrzewania czy po rozgrzaniu urządzenia. Ta informacja pomaga odróżnić problem z zasilaniem, komunikacją, pomiarem temperatury i elementem wykonawczym.
Czy moduł można naprawić?
Naprawa płytki może obejmować wymianę przekaźnika, kondensatora, elementu zasilacza, bezpiecznikowej ścieżki lub uszkodzonego złącza. Jest uzasadniona tylko wtedy, gdy przyczyna jest rozpoznana i sprawdzono, czy uszkodzenie nie zostało wywołane przez inny element, na przykład grzałkę z przebiciem, zwarty wentylator albo uszkodzoną wiązkę.
Wymiana samego nadpalonego elementu bez znalezienia źródła zwarcia może doprowadzić do ponownej awarii modułu. Nie należy zastępować zwężonej ścieżki przypadkowym przewodem ani omijać bezpiecznika. Naprawa obwodu sieciowego, przetwornicy i elementów wysokiego napięcia jest pracą dla osoby posiadającej odpowiednie kwalifikacje, narzędzia i dokumentację.
Dostęp do modułu i wymiana
W wielu piekarnikach moduł znajduje się za panelem sterowania albo na tylnej części obudowy. Dokładna droga dostępu zależy od konstrukcji: czasem wystarczy zdemontować górną osłonę i panel, a w innych modelach konieczne jest wysunięcie urządzenia z zabudowy lub zdjęcie tylnej pokrywy.
Przed rozpoczęciem pracy:
- odłącz piekarnik od zasilania; przy stałym podłączeniu wyłącz właściwy obwód i upewnij się, że nie jest pod napięciem;
- odczekaj, aż urządzenie całkowicie ostygnie;
- wykonaj zdjęcia położenia przewodów, taśm i wtyczek;
- oznacz połączenia, jeżeli kilka złączy jest podobnych;
- odłącz wtyczki za obudowę złącza, a nie za przewody;
- zwolnij zatrzaski i mocowania bez podważania wyświetlacza lub taśmy sygnałowej;
- po montażu sprawdź, czy żadna wiązka nie została przycięta przez osłonę.
Przed zamknięciem obudowy upewnij się, że moduł jest właściwie zamocowany, a przewody nie dotykają gorących części. Po naprawie sprawdź kolejno wyświetlacz, przyciski, oświetlenie, wentylator, dostępne tryby grzania i reakcję na temperaturę. Jeżeli moduł był zaprogramowany dla określonego wariantu, sama wymiana płytki może nie wystarczyć.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiarów w obwodach pod napięciem nie powinno wykonywać się bez przygotowania i zabezpieczeń wymaganych dla danego urządzenia.
Jak dobrać moduł do piekarnika Electrolux?
Do identyfikacji potrzebne są pełne dane z tabliczki znamionowej, a nie tylko skrócona nazwa modelu. W przypadku Electrolux przygotuj przede wszystkim:
- pełny PNC / Prod.No.;
- model urządzenia;
- numer seryjny, jeżeli występuje i jest potrzebny do rozróżnienia wersji;
- oznaczenie z naklejki modułu, w tym numer części, ANC, Service Kit Code lub inne oznaczenie producenta;
- zdjęcie tabliczki znamionowej oraz obu stron płytki i złączy.
Pełny PNC może występować razem z oznaczeniem poziomu inżynieryjnego lub końcówką wariantu. W elektronicznych częściach Electrolux stosuje się zarówno płytki ogólne, jak i moduły skonfigurowane dla konkretnego PNC/ELC. Informacja, że moduł „pasuje do Electroluxa”, nie potwierdza zgodności z konkretnym piekarnikiem.
Nie kieruj się wyłącznie:
- podobnym zdjęciem;
- liczbą pinów we wtyczce;
- takim samym wyświetlaczem;
- nazwą handlową piekarnika bez pełnego oznaczenia;
- numerem odczytanym z obudowy bez sprawdzenia historii zamienników.
Przed zakupem porównaj pełny PNC/Prod.No., numer części, układ złączy, wykonanie płytki i informację, czy element jest skonfigurowany. Jeżeli dane są niepełne, prześlij zdjęcie tabliczki znamionowej oraz oznaczeń modułu do weryfikacji zamiast dobierać część po wyglądzie.
FAQ
Czy brak wyświetlacza oznacza uszkodzony moduł sterujący?
Nie. Przyczyną może być moduł wyświetlacza, moduł zasilania, przewód, taśma, złącze albo zwarcie w obwodzie wtórnym. Najpierw trzeba ustalić, czy panel otrzymuje właściwe zasilanie zgodne ze schematem danego modelu.
Czy piekarnik niegrzejący po wymianie grzałki potrzebuje nowego modułu?
Nie zawsze. Jeżeli nowa grzałka ma prawidłową ciągłość, sprawdź termik, przewody, przełącznik funkcji i przekaźnik sterujący. Moduł warto wymieniać dopiero po wykluczeniu prostszych przyczyn oraz potwierdzeniu, że nie załącza właściwego obwodu.
Czy każdy moduł Electrolux wymaga programowania?
Nie. Zależy to od typu modułu i wariantu urządzenia. Część płytek jest gotowa do bezpośredniej wymiany, a część jest dostarczana jako skonfigurowana dla określonego PNC/ELC lub wymaga procedury konfiguracji. Informację trzeba potwierdzić dla konkretnego numeru części.
Czy można założyć używany moduł z innego piekarnika?
Tylko po potwierdzeniu zgodności sprzętowej i programowej. Ten sam wygląd lub identyczne złącze nie gwarantują prawidłowego działania. Moduł może mieć inne oprogramowanie, parametry, układ przekaźników albo zapisane dane urządzenia.
Jakie oznaczenie wysłać do doboru części?
Prześlij pełny PNC/Prod.No. z tabliczki znamionowej, model oraz zdjęcie oznaczenia na module. Dodatkowe zdjęcie złączy i płytki pomaga rozróżnić moduł mocy, zasilania, programatora i interfejsu użytkownika.
Czy można samodzielnie zmierzyć moduł miernikiem?
Po odłączeniu zasilania można sprawdzić ciągłość przewodów, bezpieczniki i wybrane elementy zgodnie ze schematem. Pomiary napięć w pracującym urządzeniu oraz diagnostyka zasilacza sieciowego wymagają kwalifikacji, ponieważ wewnątrz występują napięcia niebezpieczne także po odłączeniu wtyczki.
