944068225 Piekarnik parowy SteamBake 600 EOD3H50BK
Części do piekarnika Electrolux EOD3H50BK SteamBake 600 dobiera się na podstawie objawu, wykonania podzespołu i pełnego numeru PNC z tabliczki znamionowej. Przy braku grzania, nierównym pieczeniu, problemach z termoobiegiem, drzwiami lub funkcją pary najpierw ustal, który obwód nie działa, a dopiero potem wybierz część.
Co wyróżnia model EOD3H50BK
Electrolux EOD3H50BK o numerze produktu 944068225 to wbudowany piekarnik elektryczny SteamBake 600 z funkcją termoobiegu, grillem, dolnym grzaniem, tradycyjnym pieczeniem i funkcją dodawania wilgoci. W urządzeniu zastosowano między innymi grzałkę dolną, górny element grzejny, grzałkę pierścieniową termoobiegu, wentylator komory, wentylator chłodzący, czujnik lub regulator temperatury, oświetlenie, elementy drzwi oraz moduły sterujące.
Funkcja SteamBake w tym modelu nie oznacza automatycznie obecności osobnego generatora pary. Wilgoć powstaje po użyciu zagłębienia w dnie komory zgodnie z instrukcją urządzenia. Jeżeli problem dotyczy samego pieczenia z dodatkiem pary, najpierw sprawdź sposób użycia funkcji, ilość wody, drożność i stan zagłębienia oraz to, czy piekarnik prawidłowo osiąga temperaturę. Usterka grzałki nie musi być przyczyną każdego problemu z efektem pieczenia.
Jak rozpoznać, która część może być potrzebna
Pojedynczy objaw nie potwierdza uszkodzenia konkretnego podzespołu. W modelu EOD3H50BK warto porównać działanie kilku funkcji, ponieważ każda z nich może używać innej kombinacji grzałek i wentylatorów.
| Objaw | Możliwe przyczyny | Co sprawdzić | Co oznacza wynik |
| Piekarnik nie nagrzewa się w żadnym trybie | Zasilanie, bezpiecznik, ustawienie zegara, moduł sterujący, uszkodzenie kilku obwodów | Czy wyświetlacz działa, czy po zaniku zasilania ustawiono czas, czy zadziałał wyłącznik nadprądowy | Jeżeli działa wyświetlacz, ale żadna funkcja nie grzeje, nie zaczynaj od wymiany jednej grzałki bez sprawdzenia sterowania i zasilania |
| Nie działa tylko grzanie dolne | Dolna grzałka, konektory, przewód, przekaźnik lub moduł mocy | Oględziny elementu, pomiar po odłączeniu przewodów, kontrola połączeń | Prawidłowa rezystancja na zimno nie wyklucza przerwy ujawniającej się po nagrzaniu |
| Nie działa grill lub górne grzanie | Górna grzałka, przewody, przełącznik funkcji lub moduł | Porównanie z trybem dolnego grzania i termoobiegu, oględziny zacisków | Jeżeli pozostałe funkcje działają, podejrzenie zawęża się do danego obwodu, ale nadal trzeba sprawdzić zasilanie elementu |
| Nie działa termoobieg, a góra i dół grzeją | Grzałka pierścieniowa, silnik wentylatora, przewody, sterowanie | Czy wentylator obraca się swobodnie i czy grzałka ma ciągłość | Brak obrotu wentylatora może powodować nierówne pieczenie nawet przy sprawnej grzałce |
| Piekarnik piecze nierówno lub wolno | Jedna z grzałek, wentylator, czujnik temperatury, nieszczelne drzwi, nieprawidłowy program | Porównanie kilku programów, stan uszczelki, praca wentylatora i pomiar temperatury | Różnica między programami pomaga określić, czy problem dotyczy konkretnej grzałki, obiegu powietrza czy regulacji temperatury |
| Temperatura jest zbyt wysoka albo piekarnik przypala | Czujnik temperatury, regulator, przekaźnik sklejony w pozycji załączenia | Czy grzanie wyłącza się po osiągnięciu nastawy i czy pomiar temperatury jest powtarzalny | Sam fakt świecenia kontrolki nie rozstrzyga, czy uszkodzony jest czujnik, moduł czy element wykonawczy |
| Funkcja SteamBake daje słaby efekt | Nieprawidłowe użycie zagłębienia, zbyt mało lub zbyt dużo wody, niewłaściwy program, problem z grzaniem | Stan dna komory, ilość wody zgodna z instrukcją, nagrzewanie pustego piekarnika | Jeżeli piekarnik nie osiąga temperatury, naprawę funkcji pary zacznij od obwodów grzejnych, nie od przypadkowej części drzwi |
| Drzwi nie domykają się lub ciepło ucieka | Uszczelka, zawias, mocowanie drzwi, szyba lub rama | Szczelina wokół drzwi, stan uszczelki, opadanie skrzydła, pęknięcia szyby | Nieszczelność może pogarszać pieczenie, ale nie oznacza awarii grzałki |
| Wentylator chłodzący pracuje długo | Normalne chłodzenie po pracy, wysoka temperatura obudowy, czujnik lub sterowanie wentylatorem | Czy wyłącza się po ostygnięciu i czy nie pracuje bez związku z temperaturą | Długi czas pracy po pieczeniu może być normalny; ciągła praca na zimnym urządzeniu wymaga dalszej diagnostyki |
Piekarnik nie grzeje — kolejność sprawdzania
Najpierw sprawdź rzeczy, które nie wymagają demontażu. Upewnij się, że urządzenie ma zasilanie, wyświetlacz nie sygnalizuje konieczności ustawienia zegara, a pokrętło funkcji i temperatury zostało ustawione prawidłowo. Po przerwie w zasilaniu niektóre piekarniki nie rozpoczną grzania, dopóki czas nie zostanie ustawiony.
Następnie wybierz program, w którym objaw jest najlepiej widoczny, i porównaj go z innym trybem. Jeżeli grzanie dolne działa, ale termoobieg nie, sprawdzenia wymagają przede wszystkim grzałka pierścieniowa, silnik wentylatora i ich obwód. Jeżeli nie działa tylko dół, nie zakładaj od razu uszkodzenia dolnej grzałki — przyczyną może być także konektor, przewód, przełącznik lub przekaźnik.
Oględziny powinny obejmować widoczne części grzejne, konektory i izolację przewodów. Czarne ślady, stopiona osłona konektora, luźne połączenie lub zapach spalenizny są wskazówką do sprawdzenia połączenia, ale nie zastępują pomiaru. Grzałka może wyglądać prawidłowo, a mimo to mieć przerwę po rozgrzaniu.
Jak sprawdzić grzałkę i połączenia
Przed pomiarem urządzenie musi być odłączone od zasilania, zimne i zabezpieczone przed przypadkowym włączeniem. Pomiar rezystancji wykonuje się po odłączeniu przewodów od badanego elementu, ponieważ pozostawienie go w obwodzie może dać wynik zależny od innych części elektroniki.
Sprawdź:
- Ciągłość obwodu grzałki — przerwa oznacza uszkodzenie elementu albo jego połączenia.
- Rezystancję między zaciskami — wartość musi odpowiadać dokumentacji konkretnej wersji. Nie stosuj jednej uniwersalnej wartości dla wszystkich grzałek Electrolux.
- Brak przebicia do obudowy — pomiar izolacji wymaga odpowiedniego przyrządu i doświadczenia; zwykły multimetr może nie wykryć upływności ujawniającej się dopiero przy napięciu roboczym i wysokiej temperaturze.
- Stan konektorów — luźny lub nadpalony zacisk może powodować okresowe grzanie, spadek mocy albo przerwę po nagrzaniu.
Prawidłowa rezystancja na zimno nie jest pełnym potwierdzeniem sprawności. Jeżeli usterka występuje dopiero po kilku minutach, element może mieć defekt termiczny, a przyczyną może być również przekaźnik, przełącznik funkcji albo połączenie, które traci kontakt po rozgrzaniu.
Pomiar napięcia na pracującym piekarniku może wskazać, czy moduł załącza dany obwód, ale jest to diagnostyka obwodu sieciowego. Powinna być wykonywana wyłącznie przez osobę z odpowiednimi kwalifikacjami, właściwym miernikiem i procedurą dla tego modelu. Nie wykonuj testu przez przypadkowe dotykanie zacisków ani przez mostkowanie zabezpieczeń.
Termoobieg i wentylatory
W trybach termoobiegu grzałka pierścieniowa ogrzewa powietrze, a wentylator rozprowadza je po komorze. Jeżeli wentylator nie obraca się, słychać tarcie lub silnik tylko buczy, przyczyną może być silnik, zablokowane łopatki, uszkodzone mocowanie, przewody albo sterowanie. Swobodne obracanie wirnika przy odłączonym urządzeniu nie potwierdza jeszcze sprawności silnika pod obciążeniem.
Przy wymianie grzałki termoobiegu w konstrukcjach Electrolux dostęp może wymagać zdjęcia tylnej osłony, odłączenia przewodów od elementu, demontażu wewnętrznej osłony wentylatora i odkręcenia mocowania grzałki od strony komory. Liczba śrub, typ mocowania i przebieg przewodów zależą od konkretnej wersji. Przed rozłączeniem przewodów oznacz ich położenie lub wykonaj czytelne zdjęcie, a podkładki i elementy dystansowe zachowaj do ponownego montażu.
Wentylator chłodzący obudowę jest innym podzespołem niż wentylator termoobiegu. Jego praca po zakończeniu pieczenia może być normalna, ponieważ chłodzi elektronikę i elementy zabudowy. Nie zamawiaj silnika wentylatora tylko dlatego, że słychać nawiew po wyłączeniu urządzenia.
Drzwi, szyby i uszczelka

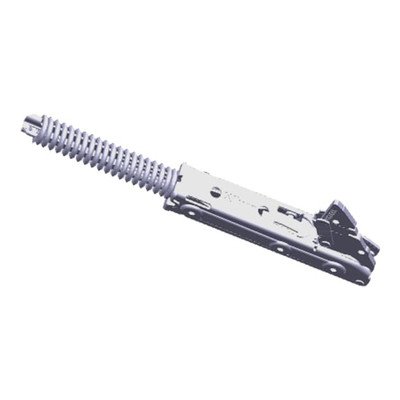

Uszkodzona uszczelka, zawias lub szyba może powodować uchodzenie ciepła, nierówne pieczenie i problemy z domykaniem. Sprawdź, czy uszczelka przylega dookoła komory, czy drzwi nie opadają oraz czy szyby nie mają pęknięć i luzów. Pękniętą szybę należy wymienić przed dalszym używaniem piekarnika.
Demontaż drzwi wymaga ostrożności, ponieważ skrzydło jest ciężkie, a zawiasy mogą być naprężone. Sposób wyjęcia drzwi i dostęp do szyb zależą od ich wykonania. Nie podważaj szkła metalowym narzędziem i nie zamykaj drzwi po wyjęciu elementów, jeśli konstrukcja może utracić właściwe podparcie. Po montażu sprawdź, czy szyby siedzą w prowadnicach, drzwi zamykają się bez naprężeń, a uszczelka nie jest skręcona.
Funkcja SteamBake — co sprawdzić
W tym modelu funkcja SteamBake wykorzystuje wodę w zagłębieniu komory. Wodę należy dodawać do zimnego piekarnika zgodnie z instrukcją, a przed włożeniem potrawy urządzenie powinno zostać odpowiednio nagrzane. Nie wlewaj wody do gorącego zagłębienia i nie przekraczaj ilości podanej przez producenta.
Jeżeli pieczenie z dodatkiem wilgoci nie daje oczekiwanego efektu:
- sprawdź, czy wybrano właściwy program;
- skontroluj, czy zagłębienie w dnie nie jest zabrudzone lub uszkodzone;
- sprawdź, czy piekarnik osiąga ustawioną temperaturę;
- porównaj działanie funkcji SteamBake ze zwykłym grzaniem góra–dół i termoobiegiem;
- oceń, czy problem dotyczy wilgoci, czy również samego nagrzewania.
Brak pary widocznej przy każdych warunkach nie musi oznaczać awarii. Ważniejsze jest zachowanie urządzenia podczas pieczenia i porównanie rezultatu z prawidłowo wykonanym cyklem.
Dostęp do części i zasady wymiany
Przed pracą odłącz piekarnik od zasilania i poczekaj, aż całkowicie ostygnie. W przypadku urządzenia do zabudowy dostęp do tylnej części może wymagać wysunięcia go z szafki po odkręceniu mocowań. Piekarnik jest ciężki, dlatego jego wysuwanie i odkładanie powinny wykonywać co najmniej dwie osoby, z ochroną dłoni przed ostrymi krawędziami.
Typowa kolejność prac obejmuje:
- odłączenie zasilania i zabezpieczenie urządzenia przed przypadkowym uruchomieniem;
- sfotografowanie oznaczeń, przewodów i położenia mocowań;
- uzyskanie dostępu do właściwej osłony lub panelu;
- odłączenie przewodów przez chwytanie za konektor, nie za przewód;
- wymianę części na wariant o potwierdzonej zgodności;
- kontrolę, czy przewody nie dotykają elementów gorących i ruchomych;
- ponowny montaż osłon, uszczelek i mocowań;
- próbę działania wszystkich funkcji związanych z naprawianym obwodem.
Nie mostkuj termostatów bezpieczeństwa, blokad ani bezpieczników termicznych. Jeżeli doszło do stopienia przewodu lub konektora, sama wymiana grzałki może nie usunąć przyczyny. Trzeba ustalić, dlaczego połączenie się przegrzało, i ocenić stan całego obwodu.
Opisane pomiary pod napięciem, prace przy instalacji elektrycznej oraz naprawa modułu sterującego wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak dobrać właściwą część Electrolux
Nie dobieraj części wyłącznie po zdjęciu, kolorze, liczbie konektorów lub nazwie handlowej modelu. Warianty tego samego piekarnika mogą różnić się elementem grzejnym, mocowaniem, długością przewodów, wykonaniem drzwi albo modułem sterującym.
Przed zakupem odczytaj z tabliczki znamionowej:
- pełny model: EOD3H50BK;
- pełny numer produktu PNC / Prod.No., razem z końcówką wariantu, jeśli występuje;
- numer seryjny, gdy jest potrzebny do rozróżnienia wersji;
- oznaczenie uszkodzonej części i jej parametry, jeżeli są dostępne.
Tabliczka znamionowa znajduje się na przedniej ramie komory piekarnika. Numer kategorii 944068225 oraz skrócone oznaczenie EOD3H50BK nie muszą wystarczyć do potwierdzenia zgodności konkretnego wariantu. Szczególnie ostrożnie dobieraj grzałki, zawiasy, szyby, uszczelki i moduły, ponieważ podobne części mogą mieć inne wymiary lub punkty mocowania.
Przy module sterującym sprawdź, czy dana część jest przeznaczona do konkretnego PNC oraz czy po montażu wymaga konfiguracji. Nie zakładaj automatycznie, że każdy moduł można zamontować bez programowania. Przy zamienniku porównaj nie tylko moc i złącza, ale również geometrię, izolację, sposób mocowania i zakres zastosowania.
Najbezpieczniejszym kolejnym krokiem jest zapisanie pełnego PNC z tabliczki, opisanie objawu oraz wykonanie zdjęcia starej części i jej połączeń. Te dane pozwalają ograniczyć ryzyko zakupu elementu pasującego tylko wizualnie.
Konserwacja i kontrola po naprawie
Regularnie usuwaj zabrudzenia z komory i okolic uszczelki, nie używając ostrych narzędzi ani agresywnych środków, które mogą uszkodzić emalię, szybę lub uszczelnienie. Nie zasłaniaj otworów wentylacyjnych i nie kładź folii aluminiowej bezpośrednio na dnie komory.
Po wymianie grzałki sprawdź osobno tryb, w którym pracuje naprawiony element, oraz przynajmniej jeden tryb alternatywny. Obserwuj, czy temperatura rośnie, kontrolka grzania reaguje, wentylator działa prawidłowo, drzwi są szczelne, a połączenia nie nagrzewają się nadmiernie. Pierwsze uruchomienie wykonaj bez potrawy i przerwij test, jeśli pojawi się zapach spalenizny, dym, iskrzenie albo zadziałanie zabezpieczenia.
FAQ
Czy model EOD3H50BK występuje tylko w jednym wariancie części?
Nie należy tego zakładać. Ten sam model handlowy może mieć różne warianty produkcyjne, dlatego przed zakupem potrzebny jest pełny PNC / Prod.No. z tabliczki znamionowej, a nie tylko skrócone EOD3H50BK.
Czy brak grzania zawsze oznacza uszkodzoną grzałkę?
Nie. Podobny objaw mogą powodować ustawienia zegara po zaniku zasilania, bezpiecznik, uszkodzony przewód lub konektor, przełącznik funkcji, przekaźnik albo moduł sterujący. Najpierw porównaj działanie różnych programów i sprawdź, który obwód rzeczywiście nie pracuje.
Czy można uznać grzałkę za sprawną po pomiarze na zimno?
Nie w każdym przypadku. Pomiar ciągłości i rezystancji na zimno wykrywa przerwę, ale nie wyklucza usterki ujawniającej się po rozgrzaniu ani przebicia izolacji pod napięciem. Wynik trzeba interpretować razem z objawem, stanem przewodów i dokumentacją konkretnego wariantu.
Dlaczego termoobieg nie działa, gdy piekarnik grzeje góra–dół?
Tryb termoobiegu korzysta z innego układu pracy. Przyczyną może być grzałka pierścieniowa, silnik wentylatora, przewody albo sterowanie. Jeżeli wentylator nie obraca się lub tylko buczy, sama wymiana grzałki nie musi rozwiązać problemu.
Czy wentylator pracujący po wyłączeniu oznacza awarię?
Niekoniecznie. Wentylator chłodzący może działać po zakończeniu pieczenia, aby obniżyć temperaturę elektroniki i obudowy. Niepokojąca jest dopiero praca bez związku z temperaturą, nietypowy hałas, brak wyłączenia po ostygnięciu lub jednoczesne problemy z grzaniem.
Gdzie znaleźć dane potrzebne do doboru części?
Tabliczka znamionowa znajduje się na przedniej ramie komory. Odczytaj model EOD3H50BK, pełny PNC / Prod.No. oraz numer seryjny, jeśli jest wymagany. W razie wątpliwości porównaj także oznaczenie starej części, jej wymiary, mocowanie i położenie konektorów.
