949492343 Płyta indukcyjna Induction 300 SLIM-FIT 60 cm CIR60430
Części do płyty indukcyjnej Electrolux CIR60430 dobiera się na podstawie pełnego oznaczenia PNC oraz rodzaju usterki. Brak grzania, błąd F lub U, niedziałające pole i samoczynne wyłączanie mogą wynikać zarówno z naczynia, zasilania, chłodzenia, cewki, czujnika, jak i modułu mocy.
Jakie części występują w płycie Electrolux CIR60430

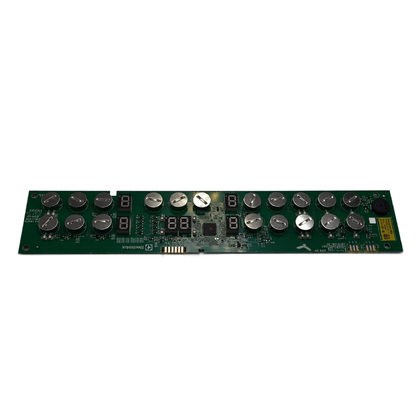

Model CIR60430 to czteropolowa płyta indukcyjna o szerokości 590 mm, z dotykowym panelem sterowania, wykrywaniem obecności garnka, funkcją PowerBoost i całkowitą mocą znamionową 7350 W. Układ obejmuje pola o średnicach 210, 180, 145 i 180 mm. W zależności od miejsca i rodzaju usterki potrzebna może być między innymi szyba ceramiczna, panel interfejsu użytkownika, moduł mocy, cewka indukcyjna z czujnikiem temperatury, wentylator, wiązka przewodów, filtr lub element mocujący.
Nie należy jednak traktować każdej części występującej w tej kategorii jako zamiennika każdego podzespołu. W płycie indukcyjnej moduł, cewka, panel dotykowy i wiązka pełnią różne funkcje, a ich podobny wygląd nie potwierdza zgodności.
Objaw nie wskazuje jeszcze konkretnej części
Płyta nie reaguje albo nie wyświetla niczego
Najpierw trzeba rozdzielić awarię samego urządzenia od problemu z przyłączem. Sprawdź, czy inne obwody działają, czy zabezpieczenie nie zadziałało i czy płyta nie została odłączona przez wyłącznik lub układ zasilający. CIR60430 może pracować przy zasilaniu 220–240 V lub 400 V 2N, dlatego błędne podłączenie, brak jednej fazy albo problem z przewodem neutralnym może powodować brak pracy, wybijanie zabezpieczenia lub nietypowe sygnały dźwiękowe.
Jeżeli urządzenie nie ma żadnych wskazań, a zabezpieczenie wyłącza się natychmiast po załączeniu, podejrzenie może dotyczyć toru zasilania, filtra, mostka prostowniczego, tranzystorów mocy albo modułu indukcyjnego. Nie oznacza to automatycznie, że należy kupić cały moduł. Najpierw trzeba ustalić, czy zwarcie znajduje się w płycie, przewodzie lub instalacji.
Pomiary napięcia i kontrolę przyłącza wykonuje wykwalifikowany elektryk lub serwisant. Wewnątrz płyty występują napięcia niebezpieczne dla życia, a po odłączeniu urządzenia elementy zasilacza mogą nadal utrzymywać ładunek.
Jedno pole nie grzeje
Jeżeli panel reaguje, pozostałe pola działają, a jedno pole nie nagrzewa garnka, porównaj objaw z działającym polem:
- użyj tego samego, sprawnego naczynia indukcyjnego;
- ustaw naczynie centralnie i sprawdź je na kilku polach;
- zapisz, czy pojawia się symbol braku naczynia, kod F/U, migająca wartość albo wyłączenie po chwili;
- sprawdź, czy problem występuje na wszystkich poziomach mocy, również bez korzystania z PowerBoost.
Jeśli to samo naczynie działa na innych polach, bardziej prawdopodobna staje się usterka dotycząca konkretnej strefy: cewki, czujnika temperatury, przewodów, sterownika pola albo części modułu mocy. Jeżeli naczynie nie działa nigdzie, przyczyną może być jego materiał, zbyt małe lub odkształcone dno, a nie płyta.
W przypadku pola, które nie wykrywa naczynia, sam pomiar ciągłości przewodów nie wystarcza do potwierdzenia sprawności. Cewka może mieć prawidłową ciągłość, a mimo to układ sterujący może nie uruchamiać generatora lub może występować problem z detekcją naczynia. Serwisant może porównać napięcia, przebiegi i elementy drivera z działającą sekcją, korzystając ze schematu właściwego modułu.
Błąd F albo U i brak grzania
W płytach indukcyjnych symbol F lub U może oznaczać brak rozpoznania naczynia, jego usunięcie, nieodpowiedni materiał albo niewłaściwe ustawienie. Sprawdź dno garnka magnesem, ustaw je bezpośrednio na oznaczonym polu i wypróbuj inne naczynie o płaskim dnie. Zbyt mała średnica dna lub ustawienie na granicy pola również może utrudniać detekcję.
Jeżeli kod powraca tylko na jednym polu mimo użycia sprawnego naczynia, przyczyny należy szukać w tej strefie, a nie w garnku. Jeżeli pojawia się na wielu polach albo razem z brakiem reakcji panelu, podejrzenie może dotyczyć zasilania, komunikacji między panelem a modułem lub wspólnego modułu mocy.
Kod F/U nie jest samodzielnym potwierdzeniem uszkodzenia konkretnego podzespołu. Jego znaczenie zależy od wersji elektroniki i sposobu prezentacji błędów w danym urządzeniu.
Płyta wyłącza się, ogranicza moc albo pracuje z wentylatorem
Płyta może ograniczać moc, gdy jednocześnie używane są pola o dużym poborze lub aktywny jest system zarządzania mocą. Nie jest to równoznaczne z awarią. Sprawdź, czy problem występuje także przy jednym garnku i niższym poziomie mocy.
Samoczynne wyłączanie może wynikać z przykrycia panelu dotykowego, wilgoci, rozlanego płynu, aktywnego timera, przegrzania, zablokowanego przepływu powietrza albo usterki elektroniki. Po ostygnięciu usuń zabrudzenia i sprawdź, czy wloty oraz wyloty powietrza nie są zasłonięte. Jeżeli wyłączenia powtarzają się przy zimnym urządzeniu lub przy jednym polu, potrzebna jest dalsza diagnostyka modułu, czujników i wentylatora.
Nietypowy szum wentylatora nie musi oznaczać uszkodzenia. Znaczenie ma to, czy wentylator uruchamia się, czy nie ma obcych przedmiotów, czy urządzenie przegrzewa się i czy pojawia się kod błędu. Wymiana wentylatora bez sprawdzenia jego zasilania oraz sterowania może nie usunąć problemu.
Jak sprawdzać podzespoły
Kontrola bez demontażu
Przed zamówieniem części wykonaj czynności, które nie wymagają otwierania obudowy:
- sprawdź kompletne zasilanie urządzenia i stan zabezpieczeń;
- usuń wodę, tłuszcz i przedmioty z panelu dotykowego;
- sprawdź blokadę rodzicielską oraz ewentualny timer;
- przetestuj kilka naczyń przeznaczonych do indukcji;
- porównaj zachowanie wszystkich pól;
- zanotuj dokładny kod, kolejność wskazań i moment wystąpienia problemu;
- sprawdź, czy wentylator ma zapewniony przepływ powietrza.
Te czynności pozwalają wykluczyć część prostych przyczyn, ale nie potwierdzają sprawności elektroniki mocy.
Pomiary po uzyskaniu dostępu
Po odłączeniu urządzenia i zabezpieczeniu go przed przypadkowym załączeniem można wykonać oględziny przewodów, złączy, cewki, czujników i płytek. Należy szukać nadpalonych konektorów, pękniętych lutów, śladów przegrzania, luźnych mocowań oraz uszkodzeń izolacji.
Pomiar rezystancji wykonuje się wyłącznie na odłączonym elemencie, po rozładowaniu obwodów i odłączeniu przewodów mogących wpływać na wynik. W zależności od badanego podzespołu mierzy się ciągłość uzwojenia, zwarcie do części metalowych albo rezystancję czujnika. Nie ma jednej uniwersalnej wartości rezystancji dla wszystkich cewek i czujników stosowanych w płytach Electrolux. Wynik trzeba porównać z dokumentacją konkretnego modułu albo z analogicznym, działającym elementem, uwzględniając temperaturę.
Pomiar ciągłości cewki może wykazać przerwę, ale prawidłowa rezystancja nie dowodzi sprawności generatora, sterownika, izolacji i pracy pod obciążeniem. Z kolei pomiar elementów mocy bez właściwej procedury może uszkodzić miernik lub prowadzić do błędnej diagnozy z powodu elementów pozostających w układzie.
Dostęp do części i wymiana
W CIR60430 podzespoły znajdują się pod szklaną płytą i dolną obudową. Typowy dostęp serwisowy obejmuje odłączenie urządzenia od instalacji, wyjęcie go z zabudowy, zabezpieczenie szyby przed uderzeniem, zdjęcie dolnych elementów obudowy oraz rozłączenie panelu, cewek, wentylatora i modułów zgodnie z dokumentacją danego wykonania.
Przed odłączeniem przewodów warto wykonać zdjęcia położenia złączy i oznaczyć wiązki. Nie wolno ciągnąć za przewody, podważać szkła w miejscu panelu dotykowego ani opierać modułów na cewkach. Podczas montażu trzeba zachować położenie cewek względem szkła, poprawnie ułożyć izolację, zabezpieczyć przewody przed kontaktem z gorącymi elementami i nie pozostawić przewodu przygniecionego przez obudowę.
Wymiana modułu mocy lub panelu użytkownika nie zawsze kończy się na mechanicznym podłączeniu części. Zależnie od wersji elektroniki może być wymagana konfiguracja, zgodność oprogramowania albo przypisanie modułu do konkretnego wariantu urządzenia. Nie należy kupować używanego lub podobnie wyglądającego modułu bez potwierdzenia numeru części, PNC i układu pól.
Po naprawie należy sprawdzić uruchomienie panelu, wykrywanie naczynia na każdym polu, regulację mocy, działanie PowerBoost, reakcję wentylatora, wskaźnik ciepła resztkowego oraz brak kodów błędów. Test wykonuje się na prawidłowo zamontowanej płycie, a nie na luźnym module poza obudową.
Opisane czynności wewnątrz płyty wymagają kwalifikacji, doświadczenia, właściwych narzędzi i bezpiecznego odłączenia instalacji. Prace przy przyłączu, pomiary pod napięciem i naprawę modułów mocy powinien wykonywać wykwalifikowany elektryk lub serwisant. Nie mostkuj zabezpieczeń i nie uruchamiaj urządzenia z prowizorycznymi połączeniami.
Dobór części po pełnym oznaczeniu urządzenia
Dla Electrolux nie wystarcza sama nazwa handlowa CIR60430. Na tabliczce znamionowej odczytaj pełny PNC / Prod.No., wraz z końcówką wariantu. W instrukcji dla tego modelu występuje oznaczenie PNC 949 492 343 00, natomiast skrócone 949492343 w nazwie kategorii identyfikuje rodzinę urządzenia.
Przy porównywaniu części sprawdź:
- pełny PNC urządzenia, w tym końcówkę wariantu;
- numer części zapisany na wymontowanym podzespole;
- stronę i położenie pola grzejnego;
- średnicę oraz moc cewki;
- rodzaj i liczbę złączy;
- sposób mocowania i prowadzenie przewodów;
- wersję modułu mocy oraz ewentualną potrzebę konfiguracji;
- zgodność z CIR60430, a nie tylko z podobnym modelem LIR60430 lub inną wersją CIR60430.
Samo zdjęcie, identyczna wtyczka albo podobna nazwa modelu nie potwierdzają kompatybilności. Przed zakupem przygotuj zdjęcie tabliczki znamionowej i oznaczenie z uszkodzonej części. Jeżeli podzespół jest nadpalony lub oznaczenie jest nieczytelne, przydatne będą również zdjęcia złączy, modułu i miejsca montażu.
FAQ
Czy PNC 949492343 wystarczy do dobrania części?
Nie zawsze. Do Electrolux należy podać pełny PNC / Prod.No. z tabliczki znamionowej, łącznie z końcówką wariantu, na przykład 949 492 343 00. Skrócony numer może nie rozróżniać wykonania elektroniki.
Czy kod F oznacza uszkodzoną cewkę?
Nie. Kod F może pojawić się przy braku wykrycia odpowiedniego naczynia, jego złym ustawieniu albo problemie z konkretnym polem. Jeżeli sprawny garnek działa na innych polach, a błąd występuje tylko na jednym, dopiero wtedy warto badać cewkę, czujnik, przewody i moduł tej strefy.
Dlaczego płyta nie grzeje, chociaż panel działa?
Możliwe są między innymi: nieodpowiedni garnek, zbyt małe lub krzywe dno, problem z detekcją naczynia, uszkodzenie cewki, czujnika temperatury, przewodów albo modułu mocy. Przetestuj to samo naczynie na kilku polach i zapisz wskazania wyświetlacza.
Czy można wymienić tylko szybę w CIR60430?
Jeżeli uszkodzenie dotyczy wyłącznie szkła, wymiana szyby może być technicznie możliwa, ale część musi mieć zgodne wymiary, oznaczenia, mocowania i miejsce panelu dotykowego. Pękniętej płyty nie należy dalej używać, ponieważ może narazić użytkownika na kontakt z elementami elektrycznymi.
Czy moduł indukcyjny można kupić po podobnym numerze?
Nie. Moduły mogą różnić się konfiguracją pól, mocą, oprogramowaniem, komunikacją i wariantem PNC. Numer części trzeba potwierdzić dla konkretnego CIR60430 oraz pełnego oznaczenia z tabliczki znamionowej.
Co przygotować przed pytaniem o dobór części?
Przygotuj pełny PNC / Prod.No., model CIR60430, numer z uszkodzonego podzespołu, opis objawu, wyświetlany kod oraz zdjęcia tabliczki, części i złączy. Taki zestaw danych ogranicza ryzyko zakupu elementu pasującego tylko mechanicznie.
