949492344 Płyta indukcyjna Induction 300 SLIM-FIT 60 cm LIR60433
Części do płyty indukcyjnej Electrolux LIR60433 949492344 dobiera się po pełnym oznaczeniu PNC, ponieważ podobne warianty mogą mieć inne moduły, cewki, czujniki lub wiązki. Jeżeli płyta nie wykrywa garnka, nie grzeje, wyłącza się albo pokazuje kod błędu, najpierw wyklucz naczynie, zasilanie, zabrudzenie panelu i przegrzewanie, a dopiero potem zamawiaj podzespół.
Części do Electrolux LIR60433 949492344 – co obejmuje ta kategoria
Płyta Electrolux LIR60433 jest czteropolową płytą indukcyjną SLIM-FIT z dotykowym sterowaniem, funkcją PowerBoost, wykrywaniem obecności garnka, timerem i układem Hob2Hood. Producent podaje dla tego wariantu cztery pola o średnicach 145, 180, 180 i 210 mm, całkowity pobór mocy 7200 W oraz możliwość podłączenia 230 V lub 400 V 2N. W zależności od usterki potrzebna może być część mechaniczna, wiązka, wentylator, czujnik, cewka indukcyjna, panel interfejsu albo moduł elektroniki.
Nie należy traktować każdej części opisanej jako element do modelu LIR60433 jako zgodnej z każdą wersją tego modelu. Dla kategorii odpowiadającej oznaczeniu 949492344 właściwy jest pełny numer PNC, a nie sam skrócony model handlowy.
Objaw nie wskazuje jeszcze konkretnej części
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw | Co oznacza wynik |
| Płyta nie reaguje lub nie pokazuje żadnego pola | Brak zasilania, zadziałanie zabezpieczenia, błąd podłączenia, uszkodzenie zasilacza lub modułu sterującego | Wyłącznik w rozdzielnicy, inne odbiorniki na obwodzie, stan przewodu i zacisków; przy płycie podłączonej na stałe nie otwieraj puszki bez kwalifikacji | Jeżeli zabezpieczenie ponownie zadziała, nie włączaj płyty wielokrotnie. Przyczyną może być instalacja albo zwarcie w elektronice |
| Jedno pole nie grzeje, a panel działa | Nieodpowiedni lub zbyt mały garnek, problem z detekcją naczynia, cewką, czujnikiem temperatury, generatorem pola lub modułem mocy | Przetestuj to samo naczynie na innym polu i inne naczynie na uszkodzonym polu; sprawdź, czy garnek stoi centralnie | Jeśli problem podąża za garnkiem, podejrzane jest naczynie. Jeśli pozostaje na jednym polu, potrzebna jest dalsza diagnostyka obwodu tego pola |
| Nie działają dwa pola po jednej stronie | Zasilanie lub moduł obsługujący wspólną część płyty, komunikacja między modułami, uszkodzenie zasilacza | Zapisz kod błędu, sprawdź czy druga strona działa oraz czy usterka pojawiła się po przepięciu lub zalaniu | Jednoczesny zanik kilku pól częściej wskazuje na wspólny moduł lub zasilanie niż na kilka niezależnych cewek |
| Płyta wyłącza się po kilku minutach | Przegrzewanie, zablokowany przepływ powietrza, niesprawny wentylator, nieprawidłowy montaż, uszkodzony czujnik temperatury lub elektronika | Usuń przedmioty zasłaniające wloty i wyloty, sprawdź, czy wentylator startuje, oraz czy błąd znika po ostygnięciu | Zniknięcie problemu po ostygnięciu nie potwierdza sprawności wentylatora ani czujnika; wskazuje jedynie na związek z temperaturą |

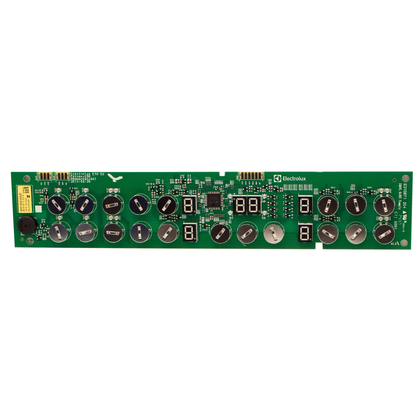

| Panel dotykowy wydaje sygnały, ale nie przyjmuje ustawień | Wilgoć, tłuszcz lub przedmiot na sensorach, aktywna blokada, uszkodzenie interfejsu | Wyłącz płytę, osusz i oczyść panel, usuń przedmioty, sprawdź symbol blokady w instrukcji | Jeżeli panel nadal nie reaguje na suchą powierzchnię i prawidłową sekwencję włączania, podejrzany jest interfejs lub jego połączenie |
| Płyta wybija zabezpieczenie | Błąd instalacji, przeciążenie obwodu, zwarcie w module mocy, mostku prostowniczym, tranzystorze IGBT lub zasilaczu | Ustal, czy zabezpieczenie zadziałało przy włączeniu, podczas grzania czy przy użyciu konkretnego pola | Samo zadziałanie zabezpieczenia nie uzasadnia zakupu modułu. Najpierw trzeba rozróżnić problem instalacji od zwarcia w urządzeniu |
Gdy płyta nie wykrywa garnka
Kod U lub podobne wskazanie braku naczynia może oznaczać, że płyta nie rozpoznała garnka albo został on zdjęty z pola. W przypadku LIR60433 sprawdź kolejno:
- Czy dno garnka przyciąga magnes. Brak wyraźnego przyciągania oznacza, że naczynie może nie być ferromagnetyczne.
- Czy dno jest płaskie, czyste i suche.
- Czy naczynie stoi centralnie oraz ma średnicę odpowiednią dla danego pola.
- Czy ten sam garnek działa na innym polu.
- Czy inne, sprawdzone naczynie jest wykrywane przez pole podejrzane o awarię.
Jeżeli wszystkie garnki działają na trzech polach, a jedno nadal ich nie wykrywa, przyczyną może być obwód detekcji, cewka, czujnik, generator pola, połączenie lub moduł mocy. Nie wynika z tego automatycznie, że trzeba wymienić całą płytkę. Technik może porównać pomiary i sygnały uszkodzonego kanału z bliźniaczym, działającym polem.
Kody błędów – jak ich nie interpretować zbyt pochopnie
- U lub F: w zależności od wersji elektroniki może wskazywać na brak rozpoznania naczynia albo problem z połączeniem. Najpierw sprawdź garnek, jego ustawienie i stan panelu. Jeżeli wskazanie pozostaje mimo prawidłowego naczynia, potrzebna jest diagnostyka elektryczna.
- E4, E401, E402, E403, E421, E422, E423, E431, E432 lub E433: w materiałach pomocy Electrolux kody te są wiązane z działaniem ochrony przed przegrzaniem. Wyłącz płytę, zdejmij naczynia, pozwól jej ostygnąć i sprawdź drożność chłodzenia. Jeżeli kod wraca, przyczyną może być montaż, naczynie, wentylator, czujnik albo elektronika.
- E8 i podobne kody komunikacji: nie są uniwersalnym wskazaniem jednego modułu dla wszystkich płyt Electrolux. Mogą dotyczyć komunikacji, zasilania lub modułu połączonego z konkretną stroną urządzenia. Zapisz pełny kod i jego moment wystąpienia, a następnie porównaj go z instrukcją właściwą dla PNC 949492344.
Kod błędu jest punktem wyjścia do kontroli, a nie nazwą części do kupienia. Szczególnie przy modułach mocy należy najpierw sprawdzić przyczynę, która mogła uszkodzić nowy element.
Jakie pomiary mają sens
Przed rozpoczęciem pracy odłącz płytę od wszystkich biegunów zasilania i zabezpiecz obwód przed przypadkowym załączeniem. Wbudowana płyta może być podłączona bez wtyczki, dlatego samo wyjęcie wtyczki nie zawsze ma zastosowanie.
Kontrola bez napięcia
Po uzyskaniu dostępu można wykonać oględziny:
- szukaj nadpalonych złączy, pękniętych lutów, śladów wilgoci, korozji i przebarwień laminatu;
- sprawdź, czy wiązki są wciśnięte do końca i nie zostały przygniecione przez obudowę;
- obejrzyj wentylator, kanały powietrzne i okolice modułów mocy;
- porównaj elementy odpowiedzialne za podobne pola, jeżeli konstrukcja ma dwa zbliżone moduły;
- sprawdź bezpieczniki i elementy mocy zgodnie ze schematem lub dokumentacją serwisową konkretnego wariantu.
Pomiar rezystancji cewki, czujnika temperatury, przewodów czy elementów półprzewodnikowych wykonuj po odłączeniu przewodów przynajmniej z jednej strony, aby równoległe obwody nie zafałszowały wyniku. Dla tej płyty nie należy przyjmować jednej uniwersalnej wartości rezystancji dla wszystkich cewek i czujników. Wynik trzeba porównać z dokumentacją albo z identycznym, działającym kanałem.
Pomiar ciągłości przewodu może wykazać przerwę, ale nie potwierdza poprawnej pracy złącza pod obciążeniem. Z kolei prawidłowa rezystancja cewki nie wyklucza uszkodzenia generatora, sterowania, czujnika ani zasilania modułu.
Diagnostyka pod napięciem, pomiary na module mocy oraz sprawdzanie kondensatorów po stronie sieciowej wymagają kwalifikacji, doświadczenia i właściwych przyrządów. W tych obwodach mogą występować niebezpieczne napięcia także po odłączeniu płyty. Nie wykonuj takich testów bez odpowiedniego przygotowania.
Dostęp do podzespołów i wymiana
W płytach SLIM-FIT dostęp do elektroniki uzyskuje się zwykle od spodu po wyjęciu urządzenia z wycięcia w blacie. Dokładna kolejność zależy od konstrukcji zabudowy i wersji modułu, dlatego nie należy zakładać konkretnej liczby śrub ani identycznego układu przewodów.
Praktyczna kolejność prac wygląda następująco:
- Odłącz wszystkie bieguny zasilania i sprawdź brak napięcia odpowiednim przyrządem.
- Zabezpiecz szklaną powierzchnię miękkim materiałem i wyjmij płytę bez podważania szkła.
- Przed odłączeniem przewodów wykonaj zdjęcia połączeń i oznacz wtyczki, szczególnie jeśli są podobne.
- Zdejmij dolną osłonę zgodnie z konstrukcją obudowy, nie ciągnąc za przewody wentylatora, cewek ani panelu.
- Przed wymianą modułu sprawdź, czy nie ma śladów zwarcia w przewodach, cewce, wentylatorze lub elementach zasilających.
- Zamontuj część w tej samej pozycji, poprowadź przewody z dala od gorących i ruchomych elementów oraz zamknij osłony przed próbą pracy.
- Po naprawie sprawdź panel, wykrywanie garnka na każdym polu, regulację mocy, działanie wentylatora i brak powracających kodów błędów.
Nie mostkuj czujników, blokad ani zabezpieczeń termicznych. Nie uruchamiaj otwartej płyty bez procedury serwisowej i odpowiedniej ochrony. Wymiana samej cewki lub wiązki może być prostsza niż wymiana modułu, ale tylko wtedy, gdy pomiary potwierdzają uszkodzenie właśnie tego elementu.
Jak dobrać część do LIR60433
Przed zakupem przygotuj dane z tabliczki znamionowej znajdującej się na spodzie urządzenia:
- model: LIR60433;
- pełny PNC / Prod.No.: 94949234400 lub zapis producenta 949 492 344;
- numer seryjny, jeżeli jest potrzebny do rozróżnienia wykonania;
- oznaczenie uszkodzonej części i zdjęcie złączy, jeżeli część jest już zdemontowana.
Samo oznaczenie LIR60433 może nie wystarczyć, ponieważ producent przewiduje różne wersje PNC. Zgodności nie potwierdza również sam wygląd modułu, liczba pinów ani podobne wymiary. Znaczenie mają między innymi rewizja płytki, sposób komunikacji, układ pól, moc, mocowanie, typ złącza i ewentualna konfiguracja elektroniki.
Przy częściach do tej płyty porównaj numer katalogowy starego elementu z opisem nowego oraz sprawdź, czy producent lub katalog części wskazuje PNC 94949234400. Jeżeli oznaczenie jest nieczytelne, prześlij zdjęcie tabliczki znamionowej i całego podzespołu przed zamówieniem. Nie kupuj kilku modułów ani czujników na próbę.
FAQ
Czy sama nazwa LIR60433 wystarczy do dobrania części?
Nie zawsze. Dla tego modelu należy potwierdzić pełny PNC, czyli 94949234400. Electrolux może rozróżniać warianty techniczne jednym numerem PNC, mimo że nazwa handlowa pozostaje taka sama.
Dlaczego jedno pole nie grzeje, mimo że panel działa?
Najpierw sprawdź garnek na innym polu oraz inne naczynie na polu uszkodzonym. Jeżeli problem pozostaje przypisany do jednego pola, możliwe są usterki detekcji naczynia, czujnika, cewki, generatora, połączenia lub modułu mocy. Sam brak grzania nie wskazuje jednej pewnej części.
Czy kod U oznacza uszkodzony moduł?
Nie. Zwykle warto najpierw sprawdzić, czy naczynie jest ferromagnetyczne, płaskie, suche i ustawione centralnie. Jeżeli płyta nie wykrywa kilku prawidłowych garnków tylko na jednym polu, potrzebne są dalsze pomiary obwodu tego pola.
Co sprawdzić, gdy płyta wyłącza się po rozgrzaniu?
Sprawdź drożność chłodzenia, działanie wentylatora i to, czy płyta została zamontowana z wymaganym przepływem powietrza. Wyłączenie po ostygnięciu może wskazywać na przegrzewanie, ale nie rozstrzyga, czy winny jest wentylator, czujnik, montaż czy moduł elektroniki.
Czy można zmierzyć cewkę indukcyjną zwykłym multimetrem?
Można sprawdzić ciągłość i porównać wynik z identycznym, sprawnym polem, ale taki test nie potwierdza pełnej sprawności cewki podczas pracy. Nie ma jednej wartości rezystancji właściwej dla wszystkich elementów; należy użyć danych dla konkretnego wariantu lub porównania z działającym kanałem.
Czy wymiana modułu w LIR60433 wymaga programowania?
Nie należy zakładać ani że programowanie jest zawsze wymagane, ani że nigdy nie jest potrzebne. Zależy to od rodzaju modułu, numeru części i konstrukcji konkretnej wersji PNC. Przed zakupem sprawdź dokumentację części i jej przeznaczenie dla 94949234400.
