949492350 Płyta indukcyjna Bridge 600 SLIM-FIT 60 cm LIV63431BK
Części do płyty indukcyjnej Electrolux LIV63431BK pomagają usunąć problemy z panelem dotykowym, polami grzewczymi, wykrywaniem naczyń, chłodzeniem lub zasilaniem. Przed zakupem sprawdź pełny Prod.No. z tabliczki, oznaczenie uszkodzonego elementu i jego wykonanie, ponieważ sam skrócony model lub podobne złącze nie potwierdzają zgodności.
Jak rozpoznać część do LIV63431BK
Electrolux LIV63431BK to zabudowana płyta indukcyjna Bridge 600 SLIM-FIT o szerokości 60 cm. Dokumentacja użytkownika identyfikuje ją jako LIV63431BK, z numerem produkcyjnym PNC / Prod.No. 94949235000. W danych technicznych tego wariantu podano zasilanie 220–240 V / 400 V 2N, częstotliwość 50–60 Hz i moc znamionową 7,35 kW.
Numer widoczny w nazwie kategorii, czyli 949492350, nie powinien zastępować pełnego oznaczenia z tabliczki. Końcowe cyfry PNC mogą rozróżniać wykonanie, rewizję lub wariant przeznaczony do konkretnej konfiguracji elektroniki. Przed zamówieniem odczytaj:
- pełny Prod.No. / PNC, najlepiej wraz z końcówką, na przykład 94949235000;
- model LIV63431BK;
- numer seryjny, jeśli jest wymagany do identyfikacji;
- numer części nadrukowany na module, wiązce, wentylatorze albo interfejsie;
- zdjęcia złączy, mocowań i etykiety uszkodzonego elementu.
Electrolux udostępnia części według PNC, a nie wyłącznie według handlowej nazwy modelu. Dlatego podobna płyta o wyglądzie LIV63431BK może mieć inny moduł mocy, inny interfejs lub inną wiązkę.
Co może wskazywać na uszkodzenie podzespołu
Jeden objaw nie wskazuje automatycznie konkretnej części. W płycie indukcyjnej współpracują panel dotykowy, moduł mocy, cewki z czujnikami temperatury, przewody komunikacyjne, układ zasilania i chłodzenie.
| Objaw | Możliwe przyczyny | Co sprawdzić przed zakupem | Co oznacza wynik |
| Płyta jest całkowicie ciemna | Brak zasilania, wyłączone zabezpieczenie, nieprawidłowe przyłącze, moduł zasilania lub interfejs | Czy inne obwody działają, czy zabezpieczenie nie wyzwala się ponownie i czy objaw pojawił się po zaniku zasilania | Brak zasilania zewnętrznego nie potwierdza uszkodzenia modułu. Pomiar instalacji i zacisków wykonuje elektryk lub serwisant |
| Panel reaguje, ale jedno pole nie grzeje | Niewłaściwe naczynie, problem z wykrywaniem garnka, cewka, czujnik temperatury, przewody, moduł mocy | Próba z naczyniem ferromagnetycznym o odpowiednim dnie, porównanie z innym polem i odczyt kodu błędu | Jeśli inne pola działają, podejrzenie zawęża się do obwodu danego pola, ale nadal nie rozstrzyga między cewką, czujnikiem i elektroniką |
| Nie działa cała lewa albo prawa strona | Moduł indukcyjny, przewód komunikacyjny, zasilanie modułu lub konfiguracja | Czy usterka obejmuje wszystkie pola po jednej stronie, czy pojawia się kod i czy wcześniej były trzaski albo wyzwalanie zabezpieczenia | Wspólna awaria kilku pól może wskazywać na moduł lub komunikację, a nie na kilka cewek jednocześnie |
| Pole uruchamia się i szybko wyłącza | Przegrzanie, zablokowany wlot powietrza, wentylator, czujnik temperatury, niewłaściwe naczynie lub elektronika | Drożność przestrzeni pod płytą, pracę wentylatora po obciążeniu, zachowanie na niższej mocy i kod błędu | Samoczynne wyłączenie może być prawidłowym zabezpieczeniem termicznym; powtarzający się objaw wymaga kontroli chłodzenia i modułu |
| Wyświetla się E7 | W nowszych płytach Electrolux kod ten może oznaczać błąd wentylatora chłodzącego; w starszych konstrukcjach może odnosić się do modułu mocy | Sprawdź, czy nic nie blokuje wentylatora, odłącz płytę od zasilania na co najmniej 30 sekund i uruchom ponownie | Jeśli kod wraca, nie kupuj od razu wentylatora ani modułu. Potrzebna jest kontrola wentylatora, jego przewodów i modułu mocy dla właściwego wariantu |
| Bezpiecznik lub wyłącznik różnicowoprądowy wyzwala się przy starcie | Zwarcie w module, mostku prostowniczym, tranzystorze mocy, wiązce albo instalacji | Czy zabezpieczenie wyzwala się tylko przy tej płycie oraz czy objaw powstał po przepięciu, zalaniu lub trzasku | Powtarzające się wyzwalanie zabezpieczenia jest powodem do przerwania prób uruchamiania. Nie mostkuj zabezpieczeń i nie wymieniaj modułu bez diagnozy |
| Panel dotykowy działa wybiórczo lub nie reaguje | Wilgoć albo zabrudzenie szkła, blokada, nieprawidłowy kontakt elementów pojemnościowych, interfejs lub przewód | Osusz i wyczyść powierzchnię, sprawdź symbol blokady oraz porównaj reakcję całego panelu | Brak reakcji po oczyszczeniu może wskazywać na interfejs, ale przy ciemnym panelu trzeba najpierw sprawdzić zasilanie i przewód |
| Słychać nietypowe brzęczenie lub trzaski | Normalne drgania naczynia, luźne dno garnka, praca wentylatora, uszkodzenie modułu lub połączenia | Zmień naczynie i poziom mocy; sprawdź, czy dźwięk występuje bez obciążenia lub towarzyszy mu zapach spalenizny | Dźwięk zależny od garnka może być normalny. Trzask, zapach spalenizny lub wyzwalanie zabezpieczenia oznacza konieczność odłączenia urządzenia |
Najpierw wyklucz proste przyczyny
Przed demontażem wykonaj czynności niewymagające otwierania urządzenia:
- Sprawdź, czy płyta ma zasilanie i czy zabezpieczenie obwodu nie zostało wyłączone.
- Jeżeli wyświetlacz pokazuje błąd, zapisz cały kod oraz informację, które pole było aktywne.
- Przy problemie z jednym polem użyj garnka z magnetycznym dnem i ustaw go centralnie. Migająca wartość lub symbol naczynia może oznaczać brak właściwego garnka, zbyt małą średnicę albo problem z detekcją.
- Usuń wodę, tłuszcz i przedmioty z panelu dotykowego. Wilgoć może blokować sterowanie lub powodować przypadkowe reakcje.
- Przy błędzie chłodzenia sprawdź, czy przestrzeń pod płytą nie jest zasłonięta przez szufladę, folię, papier albo przedmioty przechowywane pod urządzeniem.
- Odłącz płytę od zasilania na minimum 30 sekund i sprawdź, czy błąd wraca. Reset może usunąć stan przejściowy, ale nie naprawi uszkodzonego wentylatora, przewodu ani modułu.
Instrukcja użytkownika tego modelu wskazuje również na automatyczne wyłączenie po braku ustawienia mocy, działanie blokady oraz ograniczanie mocy przy korzystaniu z kilku pól. Dlatego brak grzania nie zawsze oznacza awarię części.
Diagnostyka elektryczna i pomiary
Płyta LIV63431BK jest urządzeniem o dużej mocy, z obwodami sieciowymi i elementami, które po odłączeniu mogą jeszcze przez pewien czas magazynować energię. Pomiary napięcia, testy modułu mocy i diagnostyka przy podłączonym urządzeniu są przeznaczone dla wykwalifikowanego elektryka lub serwisanta posiadającego odpowiednie narzędzia i uprawnienia. Nie dotykaj sprężyn interfejsu, zacisków ani części modułu przy zasilonej płycie.
Po całkowitym odłączeniu urządzenia można wykonać oględziny bez napięcia:
- sprawdź, czy wtyki są wsunięte do końca i nie mają nadtopień, przebarwień ani śladów łuku elektrycznego;
- obejrzyj wiązki prowadzące do modułów, cewek, wentylatora i interfejsu;
- sprawdź, czy wentylator obraca się swobodnie po odłączeniu złącza zgodnie z procedurą serwisową;
- poszukaj pękniętej płytki, spuchniętych elementów, okopceń i śladów zalania;
- sprawdź, czy cewka nie ma uszkodzonej izolacji, poluzowanych mocowań lub nadmiernego przegrzania.
Pomiar cewki i czujnika
Rezystancję cewki mierzy się dopiero po odłączeniu przewodów od modułu, aby wynik nie obejmował elektroniki sterującej. Pomiar między właściwymi zaciskami powinien być porównany z dokumentacją serwisową konkretnego modułu lub z nieuszkodzonym, analogicznym obwodem. Odczyt przerwy, zwarcia albo wyraźnie odmiennej wartości jest wskazówką do dalszej kontroli, ale sam pomiar omomierzem nie potwierdza poprawnej pracy cewki pod obciążeniem.
Czujnik temperatury przy cewce ma charakterystykę zależną od zastosowanego elementu i temperatury. Nie należy podstawiać jednej uniwersalnej rezystancji dla wszystkich płyt Electrolux. Wynik trzeba porównać z dokumentacją właściwej wersji albo pomiarem w znanej temperaturze. Brak ciągłości może wskazywać na uszkodzenie czujnika lub przewodu, lecz nie rozstrzyga o stanie modułu.
Kontrola modułu i komunikacji
Jeżeli nie działa cała strona płyty, sprawdza się ciągłość i stan przewodów między modułami oraz interfejsem. Zaciśnięty, przerwany lub nadpalony przewód może powodować objawy przypominające awarię drogiego modułu. W dokumentacjach rodzin modułów Electrolux spotyka się określoną kolejność połączeń między modułem lewym, prawym i elektroniką wejściową, ale nie wolno przenosić pinów ani kolejności przewodów z innej konstrukcji bez schematu dla danego PNC.
Wymiana modułu bez usunięcia przyczyny zwarcia może doprowadzić do uszkodzenia nowej części. Jeżeli wcześniej wyzwalało zabezpieczenie, pojawił się trzask lub zapach spalenizny, najpierw trzeba ustalić, czy przyczyną jest moduł, wiązka, cewka, wilgoć lub instalacja.
Dostęp do części i wymiana
Dokładna droga demontażu zależy od sposobu montażu w blacie i rewizji urządzenia. Typowo serwisant:
- odłącza obwód płyty w rozdzielnicy i zabezpiecza go przed przypadkowym załączeniem;
- dokumentuje położenie przewodów oraz wykonuje zdjęcia złączy;
- usuwa elementy mocujące płytę w blacie i unosi ją zgodnie z instrukcją montażu;
- po odłożeniu na miękkiej, stabilnej powierzchni demontuje dolną osłonę;
- odłącza wiązki, wentylator, cewki i interfejs dopiero po ich oznaczeniu;
- wymienia element, kontrolując prowadzenie przewodów, izolację i wszystkie punkty mocowania;
- zamyka obudowę, zapewnia drożny przepływ powietrza i wykonuje test po ponownym podłączeniu.
Wymiana modułu indukcyjnego wymaga szczególnej ostrożności przy identyfikacji wersji. W rodzinach modułów Electrolux mogą występować różne warianty mocy i konfiguracji, a w dokumentacji serwisowej wskazano, że oznaczenia elementów modułu, zwłaszcza nadruki kondensatorów i ustawienia zworek, mogą mieć znaczenie dla zgodności. Nie porównuj części wyłącznie po kolorze obudowy, kształcie płytki lub liczbie pinów.
Przy montażu elektroniki zastosuj ochronę ESD: rozładuj ładunek elektrostatyczny, nie dotykaj ścieżek i wyprowadzeń oraz przechowuj nowy moduł w opakowaniu ochronnym do chwili montażu. Po naprawie sprawdź działanie panelu, każdego pola, funkcji Bridge, wykrywania naczynia i pracy wentylatora. Test powinien odbywać się z zachowaniem wymagań przyłączeniowych modelu, a nie przez przypadkowe mostkowanie zacisków.
Jak dobrać właściwy element
Dobieraj część w tej kolejności:
- potwierdź pełny PNC / Prod.No. 94949235000 z tabliczki znamionowej;
- porównaj numer producenta starej części z numerem części zamiennej;
- sprawdź stronę montażu modułu, długość i układ wiązki, typ złącza oraz sposób mocowania;
- dla szkła porównaj wymiary, położenie panelu, wycięcia, oznaczenia stref i mocowania;
- dla wentylatora sprawdź napięcie, kierunek przepływu, wtyczkę, uchwyty i współpracujący moduł;

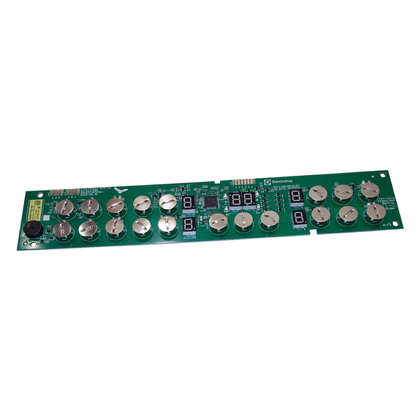

- dla interfejsu potwierdź wersję elektroniki, układ przycisków, sprężyny kontaktowe i ewentualną potrzebę konfiguracji;
- sprawdź, czy moduł jest dostarczany jako skonfigurowany, czy wymaga ustawienia lub zaprogramowania dla konkretnej płyty.
Samo dopasowanie złącza nie wystarcza. Moduły o identycznym wyglądzie mogą różnić się mocą, oprogramowaniem, konfiguracją pól albo współpracą z innym panelem. Nie zakładaj również, że każda część zamienna wymaga programowania lub że każda będzie działać bez konfiguracji — decydują oznaczenia katalogowe i dokumentacja właściwego wariantu.
Jeżeli nie masz pewności, prześlij do doboru zdjęcie tabliczki znamionowej z pełnym PNC, zdjęcie etykiety uszkodzonej części oraz fotografie złączy i mocowań. To bezpieczniejsza droga niż zakup kilku elementów na próbę.
Bezpieczne użytkowanie po naprawie
Nie używaj płyty z pękniętym szkłem, nadtopioną wiązką, zapachem spalenizny ani powtarzającym się wyzwalaniem zabezpieczenia. Nie zasłaniaj wlotów i wylotów powietrza oraz nie przechowuj pod płytą materiałów, które mogą zostać zassane przez wentylator. Nie sprawdzaj obwodów wysokiego napięcia metodą przypadkowego zwierania przewodów.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Prace przy przyłączu 220–240 V / 400 V 2N, pomiary pod napięciem oraz naprawa modułu mocy nie są przeznaczone dla osoby bez przygotowania.
FAQ
Czy PNC 949492350 wystarczy do zamówienia części?
Nie zawsze. Do identyfikacji wariantu użyj pełnego numeru z tabliczki, na przykład 94949235000, oraz modelu LIV63431BK. Dodatkowo porównaj numer starej części, złącza i wykonanie.
Czy kod E7 oznacza, że trzeba kupić wentylator?
Nie. W nowszych płytach Electrolux E7 może dotyczyć wentylatora chłodzącego, ale podobny objaw może powodować jego zablokowanie, przewód, moduł mocy lub problem z chłodzeniem. Najpierw sprawdź drożność przestrzeni pod płytą, wykonaj bezpieczny reset i zleć dalszą diagnostykę.
Jedno pole nie grzeje, ale panel działa. Czy winna jest cewka?
To jedna z możliwości, ale przyczyną może być też naczynie, czujnik temperatury, przewód, detekcja garnka albo moduł mocy. Porównaj zachowanie z innym polem, sprawdź naczynie i wykonaj pomiary dopiero po odłączeniu przewodów oraz zgodnie z dokumentacją.
Czy można zamontować moduł z innej płyty Electrolux?
Nie na podstawie samej marki, wyglądu lub złącza. Moduł musi mieć potwierdzoną zgodność z pełnym PNC, wersją mocy, układem pól i konfiguracją elektroniki. W razie różnic potrzebna jest weryfikacja katalogowa lub serwisowa.
Czy pęknięte szkło można naprawić klejem?
Nie należy traktować klejenia jako bezpiecznej naprawy powierzchni roboczej. Pęknięte szkło może przepuszczać wilgoć do elektroniki i stracić właściwości mechaniczne. Wymiana wymaga szkła przeznaczonego do konkretnego wariantu oraz prawidłowego montażu.
Jakie dane przesłać do doboru części?
Prześlij pełny model, pełny PNC / Prod.No. z tabliczki znamionowej, numer z uszkodzonej części, zdjęcia złączy i mocowań oraz krótki opis objawu: które pola działają, czy pojawia się kod i czy zabezpieczenie instalacji wyzwala się przy uruchomieniu.
