949492353 Płyta indukcyjna Induction 300 SLIM-FIT 60 cm CIR60430CB
Części do płyty indukcyjnej Electrolux CIR60430CB dobiera się na podstawie pełnego oznaczenia urządzenia, w tym PNC 949492353 i numeru wariantu. Przy braku grzania, błędzie, problemie z wykrywaniem garnka lub przegrzewaniu najpierw trzeba odróżnić usterkę zasilania, naczynia, wentylacji, cewki, czujnika i modułu sterującego.
Co obejmuje ta kategoria
Model Electrolux CIR60430CB należy do płyt indukcyjnych SLIM-FIT o szerokości 60 cm. Urządzenie ma cztery pola grzejne, dotykowy panel sterowania, wykrywanie obecności naczynia, funkcję PowerBoost, zabezpieczenie przed przegrzaniem i chłodzenie podzespołów. W dokumentacji model występuje z oznaczeniem CIR60430CB, numerem produktu 949 492 353 oraz wariantem zapisanym na tabliczce jako 949 492 353 00.
W tej rodzinie urządzeń mogą występować między innymi: moduły elektroniki, elementy interfejsu użytkownika, cewki indukcyjne z czujnikiem temperatury, wentylator, wiązki przewodów, puszka przyłączeniowa, szyba wierzchnia oraz elementy mocujące. Nie każda część przeznaczona do innej płyty Electrolux będzie pasować do tego modelu, nawet jeśli ma podobny wygląd lub identyczne złącze.
Dane ważne przy doborze części
Dla CIR60430CB potwierdzone są następujące dane konstrukcyjne:
- wymiary płyty: 590 × 520 mm;
- typowy wymiar wycięcia w blacie: 560 × 490 mm;
- wysokość urządzenia podana przez producenta: 44 mm;
- zasilanie: 220–240 V / 400 V 2N;
- całkowita moc znamionowa: 7350 W;
- cztery pola indukcyjne: 210 mm, 180 mm, 145 mm i 180 mm;
- sterowanie dotykowe z przyciskami + i -;
- brak funkcji Bridge, czyli łączenia dwóch pól w jedną strefę.

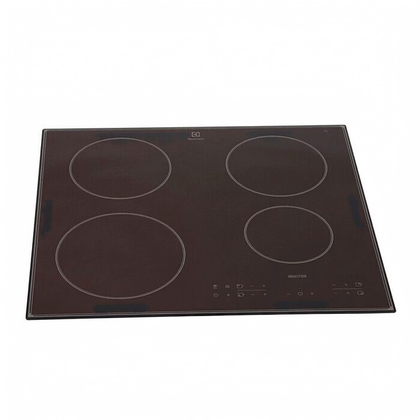

Dane te pomagają wykluczyć pomyłkę przy zakupie szyby, cewki, modułu lub elementu montażowego. Nie zastępują jednak zgodności katalogowej konkretnej części.
Objaw nie oznacza jeszcze uszkodzonej części
Płyta nie włącza się albo nie reaguje na panel
Najpierw sprawdź, czy problem dotyczy całego urządzenia, czy tylko panelu. Upewnij się, że nie jest aktywna blokada uruchomienia, funkcja Pauza albo zabezpieczenie wywołane wodą i tłuszczem na polu dotykowym. Panel powinien być suchy, czysty i wolny od przedmiotów.
Jeżeli cała płyta jest ciemna, możliwe przyczyny obejmują brak zasilania, zadziałanie zabezpieczenia instalacji, nieprawidłowe podłączenie, uszkodzenie przewodu lub obwodu zasilającego moduł. Sam brak reakcji nie pozwala od razu wskazać panelu dotykowego.
Model ma zasilanie o wysokiej mocy i może być podłączony w układzie 400 V 2N. Kontrolę przewodów, zacisków, obecności napięcia oraz zgodności ze schematem powinien wykonać wykwalifikowany elektryk lub serwisant. Nie wykonuj pomiarów na odsłoniętych zaciskach, jeśli nie masz odpowiednich kwalifikacji i przyrządów.
Jedno pole nie grzeje
Jeżeli pozostałe pola działają, a jedno nie wykrywa garnka lub nie przekazuje mocy, podejrzane są elementy przypisane do tej strefy: cewka indukcyjna, czujnik temperatury, przewody, tor sterowania w module mocy albo sam moduł.
Przed demontażem wykonaj prosty test z naczyniem, które działa na innym polu. Dno powinno być ferromagnetyczne, płaskie, czyste i suche. Magnes powinien przyciągać się do jego spodu. Sprawdź także, czy średnica dna mieści się w zakresie przewidzianym dla danego pola. W CIR60430CB najmniejsze pole ma średnicę 145 mm, a przednie lewe pole 210 mm; oznaczenie średnicy pola nie jest jednak równoznaczne z dowolną minimalną średnicą naczynia.
Jeżeli to samo naczynie działa na pozostałych strefach, a jedna strefa nadal pokazuje brak naczynia, problem jest bardziej prawdopodobny po stronie toru indukcji niż garnka. Taki test nie rozstrzyga jeszcze, czy winna jest cewka, czujnik, połączenie czy moduł.
Żadne pole nie wykrywa garnka
Sprawdź najpierw naczynie i jego ustawienie. Nieodpowiedni materiał, zbyt małe lub krzywe dno oraz zabrudzenia mogą powodować sygnał braku garnka. Zastosuj jedno sprawdzone naczynie na kilku polach i ustaw je centralnie.
Jeżeli wszystkie pola zachowują się tak samo, należy brać pod uwagę przyczynę wspólną: zasilanie, komunikację między modułami, panel sterowania albo wspólny obwód elektroniki. Wykrywanie garnka nie musi być realizowane przez osobny, łatwo wymienny czujnik pod każdym polem. W płytach indukcyjnych obecność naczynia jest związana z reakcją obwodu rezonansowego cewki i układu sterującego, dlatego przypadkowa wymiana samej cewki może nie rozwiązać problemu.
Płyta wyłącza się, ogranicza moc albo działa przerywanie
Najpierw sprawdź, czy wloty i wyloty powietrza pod płytą nie są zasłonięte. CIR60430CB ma chłodzenie podzespołów, dlatego szuflada, folia, papier lub element zabudowy znajdujący się zbyt blisko spodu może ograniczać przepływ powietrza.
Jeżeli słychać wentylator, nie musi to oznaczać awarii. Syczenie lub szum może być normalnym odgłosem chłodzenia, a brzęczenie i klikanie może wynikać z pracy cewek i przełączania obwodów. Niepokojące są natomiast: wentylator zablokowany, ocierający się, pracujący nierówno, brak chłodzenia mimo szybkiego nagrzewania modułu albo wyłączanie się urządzenia po rozgrzaniu.
Przy takim objawie trzeba odróżnić niesprawny wentylator lub jego sterowanie od przegrzewania spowodowanego zabudową, zabrudzeniem, czujnikiem temperatury albo modułem mocy. Sam fakt, że wentylator pracuje, nie potwierdza jego pełnej sprawności — nie wiadomo wtedy jeszcze, czy zapewnia właściwy przepływ i czy sterowanie reaguje na temperaturę.
Płyta wyzwala zabezpieczenie
Jeśli zabezpieczenie wyłącza się już przy uruchomieniu, przyczyną może być błąd podłączenia, przeciążenie obwodu, uszkodzona puszka lub przewód, a także zwarcie w płycie. W elektronice indukcyjnej uszkodzeniu mogą ulec między innymi mostek prostowniczy, tranzystor IGBT, kondensator obwodu rezonansowego albo elementy zasilacza.
Nie wymieniaj modułu na próbę. Najpierw trzeba ustalić, czy zabezpieczenie zadziałało po podłączeniu urządzenia, po włączeniu konkretnego pola, czy dopiero przy większej mocy. Taka różnica zawęża obszar diagnostyki, ale pomiary elementów mocy wymagają rozładowania kondensatorów i procedury właściwej dla konkretnego modułu.
Pojawia się kod lub symbol błędu
W tym modelu instrukcja rozróżnia symbol braku naczynia od komunikatu usterki. Symbol pustego pola może oznaczać brak garnka, niewłaściwe naczynie albo zbyt małą średnicę dna. Nie jest automatycznym wskazaniem cewki ani modułu.
Jeżeli wyświetlany jest symbol usterki wraz z cyfrą, zapisz cały komunikat i sprawdź, czy wraca po wyłączeniu płyty oraz odłączeniu jej od zasilania. Dla opisywanego modelu instrukcja zaleca wyłączenie urządzenia, odczekanie około 30 sekund i ponowne uruchomienie. Gdy błąd wraca, potrzebne są dane z tabliczki znamionowej, kod szkła oraz zapisany komunikat.
| Objaw lub komunikat | Możliwe przyczyny | Co sprawdzić przed zakupem części |
| Brak reakcji całej płyty | Zasilanie, zabezpieczenie, przewody, moduł zasilający, panel | Stan zabezpieczenia, poprawność przyłącza, blokadę i wilgoć na panelu |
| Brak garnka na jednym polu | Naczynie, cewka, czujnik, przewody, tor generatora | To samo naczynie na innych polach, ustawienie i średnicę dna |
| Brak garnka na wszystkich polach | Naczynia, wspólne zasilanie lub elektronika sterująca | Sprawdzone naczynie, czystość szyby, wspólne objawy wszystkich stref |
| Wyłączanie po rozgrzaniu | Wentylacja, wentylator, czujnik temperatury, moduł mocy | Drożność przestrzeni pod płytą i zachowanie urządzenia po ostygnięciu |
| Ciągły sygnał dźwiękowy | Nieprawidłowe podłączenie lub błąd sterowania | Przyłącze zgodnie ze schematem; czynność dla elektryka |
| Kod usterki z cyfrą | Usterka zależna od obwodu lub modułu | Pełny kod, moment wystąpienia i dane z tabliczki znamionowej |
Jak sprawdzać podzespoły
Oględziny
Po odłączeniu wszystkich przewodów zasilających można wykonać oględziny dostępnych połączeń: nadpalonych zacisków, luźnych wtyczek, pękniętej izolacji, śladów przegrzania, zabrudzeń i uszkodzeń mechanicznych. Wtyczki należy oznaczyć przed rozłączeniem, ponieważ podobne złącza nie muszą być zamienne.
Oględziny nie wykluczają uszkodzenia elektronicznego. Element może wyglądać poprawnie, a tracić parametry dopiero pod obciążeniem lub po rozgrzaniu. Z tego powodu brak widocznych śladów spalenia nie jest potwierdzeniem sprawności modułu.
Pomiar cewki i czujnika temperatury
Pomiar rezystancji cewki wykonuje się po odłączeniu jej od modułu i po upewnieniu się, że kondensatory obwodu mocy są bezpiecznie rozładowane. Należy porównać wynik z dokumentacją serwisową właściwego modułu albo z identyczną, sprawną częścią. Nie ma jednej uniwersalnej wartości rezystancji dla wszystkich cewek stosowanych w płytach Electrolux.
Dla czujnika temperatury trzeba użyć rodzaju pomiaru przewidzianego dla zastosowanego elementu, zwykle pomiaru rezystancji w temperaturze pokojowej i — jeśli dokumentacja to przewiduje — porównania zmiany wartości po ogrzaniu. Wynik prawidłowy w jednej temperaturze nie potwierdza poprawnego działania czujnika w całym zakresie pracy.
Pomiar ciągłości przewodu potwierdza jedynie, że połączenie nie jest całkowicie przerwane. Nie wykryje pewnie mikropęknięcia, luźnego styku ani usterki ujawniającej się przy drganiach i obciążeniu.
Pomiar modułu mocy
Testy mostka prostowniczego, tranzystorów IGBT, kondensatorów obwodu rezonansowego i zasilacza pomocniczego wymagają znajomości konkretnego układu. Pomiar elementu w układzie może dać wynik zafałszowany przez inne podzespoły, a pomiar rezystancji nie zastępuje próby pracy pod obciążeniem.
Nie wykonuj pomiarów pod napięciem na otwartej płycie bez kwalifikacji. Wewnątrz występują napięcia sieciowe oraz zgromadzona energia w kondensatorach, która może utrzymywać się po odłączeniu urządzenia. Nie mostkuj zabezpieczeń termicznych, nie uruchamiaj płyty z przypadkowymi przewodami i nie wymieniaj tranzystora bez ustalenia przyczyny jego uszkodzenia.
Dostęp do części i wymiana
CIR60430CB jest płytą do zabudowy, dlatego dostęp do podzespołów zwykle wymaga odłączenia urządzenia od instalacji, zabezpieczenia szkła, wyjęcia płyty z blatu i zdjęcia dolnej osłony. Dokładna kolejność zależy od sposobu montażu, rodzaju blatu oraz zastosowanych uchwytów.
Przed rozpoczęciem prac:
- wyłącz wszystkie obwody zasilające płytę i upewnij się, że urządzenie nie może zostać przypadkowo załączone;
- odczekaj, aż szkło i podzespoły ostygną;
- przygotuj miękkie podłoże, aby nie zarysować powierzchni;
- wykonaj zdjęcia położenia wiązek i złączy;
- oznacz przewody przed ich odłączeniem;
- nie podnoś płyty za panel dotykowy ani za przewody;
- po wymianie sprawdź, czy przewody nie są przyciśnięte przez obudowę i czy wentylacja pod płytą pozostała drożna.
Wymiana szyby wymaga dodatkowo rozdzielenia powierzchni szklanej od elementów przyklejonych lub zamocowanych do jej spodu. Wymiana cewki albo modułu wymaga odłączenia przewodów, kontroli mocowań oraz sprawdzenia, czy nowa część ma ten sam układ połączeń i przeznaczenie. Po złożeniu należy wykonać test każdego pola, wykrywania naczynia, regulacji mocy, PowerBoost, panelu dotykowego i pracy wentylatora.
Opisane czynności serwisowe przy otwartej płycie, pomiarach elektrycznych i ingerencji w obwody mocy wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi oraz bezpiecznego odłączenia wszystkich obwodów. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak dobrać właściwą część
Do identyfikacji części przygotuj pełne dane z tabliczki znamionowej znajdującej się na spodzie płyty:
- model: CIR60430CB;
- pełny PNC / Prod.No.: 949 492 353, wraz z końcówką wariantu, jeśli jest podana;
- numer seryjny;
- oznaczenie typu urządzenia, jeśli widnieje na tabliczce;
- oznaczenie uszkodzonej części i zdjęcie jej etykiety;
- zdjęcie złącza oraz ułożenia przewodów, gdy dobierany jest moduł, wiązka lub czujnik.
W przypadku Electrolux sam model nie zawsze wystarcza do rozróżnienia wersji wykonania. Szczególnie ważne jest zachowanie pełnego PNC i końcówki wariantu. Numer 949492353 nie powinien być skracany ani zastępowany samą nazwą handlową płyty.
Nie dobieraj części wyłącznie po zdjęciu, liczbie pinów lub wymiarze. Moduły mogą różnić się oprogramowaniem, układem pól, mocą, wersją komunikacji i koniecznością konfiguracji. Nie każdy moduł wymaga programowania, ale nie można tego założyć bez potwierdzenia dla konkretnego numeru części.
Najbezpieczniejszy następny krok to odczytanie pełnego oznaczenia z tabliczki, porównanie numeru części z katalogiem dla CIR60430CB oraz przesłanie zdjęcia tabliczki i uszkodzonego elementu do doboru.
FAQ
Czy części do CIR60430CB pasują do innych płyt Electrolux?
Nie można tego potwierdzić na podstawie samej marki ani podobnego wyglądu. Płyty LIR60430, CIR60430 i CIR60430CB mogą mieć zbliżone parametry zewnętrzne, ale różnić się modułem, panelem, szybą, wiązką lub oprogramowaniem. Zgodność należy sprawdzić po pełnym PNC i numerze części.
Dlaczego płyta pokazuje brak garnka, mimo że garnek jest odpowiedni?
Przyczyną może być zbyt małe lub nierówne dno, złe ustawienie, zabrudzenie, problem z cewką, czujnikiem, przewodami albo generatorem pola. Sprawdź to samo naczynie na pozostałych strefach. Jeżeli działa gdzie indziej, nie zaczynaj od zakupu nowego garnka — potrzebna jest diagnostyka konkretnego pola.
Czy głośna praca oznacza uszkodzony wentylator?
Nie zawsze. Brzęczenie, klikanie lub szum wentylatora mogą towarzyszyć normalnej pracy, zwłaszcza przy dużej mocy. Podejrzenie wentylatora rośnie, gdy pojawia się ocieranie, nierówna praca, brak chłodzenia, przegrzewanie lub wyłączanie urządzenia. Najpierw sprawdź drożność przestrzeni pod płytą.
Czy można zmierzyć cewkę miernikiem uniwersalnym?
Można sprawdzić ciągłość i porównać rezystancję z dokumentacją właściwego modułu, ale taki pomiar nie potwierdza pełnej sprawności cewki. Badanie wykonuje się po odłączeniu części i bezpiecznym rozładowaniu obwodów. Wartość prawidłowa zależy od konstrukcji i nie może być uogólniana na wszystkie płyty.
Co przygotować przed zamówieniem modułu sterującego?
Przygotuj pełny model CIR60430CB, PNC 949 492 353 z końcówką wariantu, numer seryjny, oznaczenie z etykiety modułu, zdjęcie złączy oraz opis objawu i wyświetlanego kodu. Samo stwierdzenie, że płyta nie grzeje, nie pozwala wskazać właściwego modułu.
Czy pękniętą szybę można dalej użytkować?
Nie. Pęknięta powierzchnia może stwarzać ryzyko porażenia i dalszego uszkodzenia urządzenia. Płytę należy odłączyć od zasilania i dobrać szybę po pełnym PNC oraz oznaczeniu szkła, a nie wyłącznie po wymiarach zewnętrznych.
