949492678 Płyta indukcyjna Induction 300 SLIM-FIT 60 cm EIT61443B
Części do płyty indukcyjnej Electrolux EIT61443B dobieraj po pełnym PNC 94949267800, nie tylko po nazwie modelu. Przy braku grzania, wykrywania garnka lub reakcji panelu najpierw wyklucz naczynie, blokadę, wilgoć, zasilanie i chłodzenie, a dopiero potem zamawiaj moduł, cewkę, czujnik, wentylator lub szybę.
Jak rozpoznać części do modelu EIT61443B
Model EIT61443B występuje w wariancie oznaczonym pełnym numerem PNC 94949267800. Skrócone oznaczenie 949492678 widoczne przy nazwie kategorii nie zastępuje pełnego numeru z tabliczki znamionowej. W obrębie podobnych płyt Electrolux mogą występować różne moduły mocy, konfiguracje pól, wiązki przewodów i wersje elektroniki.
W tej grupie części mogą znajdować się między innymi:
- elektronika mocy lub skonfigurowany moduł indukcyjny;

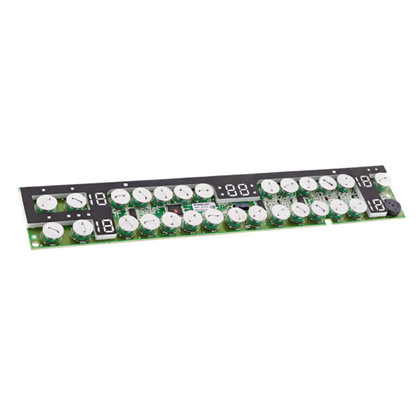

- elektronika panelu dotykowego i płytka interfejsu użytkownika;
- cewka pola grzewczego z czujnikiem temperatury;
- wentylator chłodzący moduł indukcji;
- wiązki przewodów i puszka przyłączeniowa;
- szyba ceramiczna oraz elementy mocujące.
Sama obecność odpowiedniego złącza albo podobny wygląd podzespołu nie potwierdza zgodności. Moduł może mieć inne oprogramowanie, układ pól, parametry mocy lub wymagania dotyczące konfiguracji.
Objaw nie wskazuje jeszcze konkretnej części
Płyta nie reaguje na włączenie
Najpierw sprawdź, czy urządzenie ma zasilanie i czy nie zadziałało zabezpieczenie w instalacji. W przypadku płyty podłączonej na stałe nie ograniczaj się do sprawdzenia jednego gniazda — sposób przyłączenia, liczba faz i zabezpieczenia muszą odpowiadać instrukcji montażu konkretnego urządzenia.
Jeżeli wyświetlacz nie świeci, a instalacja jest prawidłowo zasilona, możliwe są problemy z przewodami przyłączeniowymi, zasilaczem pomocniczym, płytką interfejsu lub modułem mocy. Brak wyświetlania nie oznacza automatycznie uszkodzenia modułu indukcyjnego.
Następny krok: elektryk lub serwisant powinien potwierdzić obecność właściwego zasilania na zaciskach urządzenia, a następnie sprawdzić połączenia i napięcia zgodnie ze schematem modelu.
Panel dotykowy działa nieprawidłowo
Brak reakcji sensorów może wynikać z aktywnej blokady, wilgoci, zabrudzenia lub przedmiotu zasłaniającego panel. Wyłącz płytę, usuń rozlane płyny i dokładnie osusz obszar sterowania. Sprawdź również, czy nie jest włączona blokada rodzicielska.
Jeżeli panel nadal reaguje wybiórczo albo samoczynnie wydaje sygnały, przyczyną może być elektronika interfejsu, taśma lub przewód komunikacyjny. Test po samym odłączeniu i ponownym podłączeniu nie rozstrzyga, czy uszkodzona jest płytka sterująca, czy moduł zasilający.
Jedno pole nie grzeje albo nie wykrywa garnka
Postępuj w kolejności:
- Użyj tego samego, sprawdzonego garnka na innym polu.
- Sprawdź, czy dno garnka przyciąga magnes, jest płaskie i znajduje się centralnie nad polem.
- Porównaj zachowanie uszkodzonego pola z działającym polem przy takim samym naczyniu i ustawieniu.
- Obejrzyj, czy pod płytą nie ma śladów przegrzania, nadtopionej wtyczki lub luźnego połączenia.
- Dopiero później rozważ cewkę, czujnik temperatury, wiązkę, układ sterujący polem lub moduł mocy.
Płyta może nie wykrywać małego naczynia nawet wtedy, gdy jest sprawna. W instrukcji dla tej rodziny urządzeń podano, że naczynie o średnicy poniżej około 140 mm może pozostać niewykryte; wartość ta dotyczy określonej konstrukcji i nie powinna być przenoszona na wszystkie pola innych modeli.
Jeżeli po przełożeniu garnka problem pozostaje przypisany do tego samego pola, podejrzenie części urządzenia jest większe. Nadal nie rozstrzyga to, czy winna jest cewka, czujnik, przewód, generator czy elektronika mocy.
Wszystkie pola ustawiają moc, ale nie grzeją
Gdy panel działa, lecz żadne pole nie przekazuje energii do garnka, sprawdź najpierw zasilanie, ustawiony limit mocy i sposób podłączenia. Przy instalacji wielofazowej brak jednej fazy może ograniczyć lub zatrzymać pracę części układów.
Dopiero po wykluczeniu zasilania można oceniać moduł mocy, zasilacz, komunikację między panelem a modułem oraz ewentualny tryb demonstracyjny. Wymiana samego panelu dotykowego nie przywróci grzania, jeżeli generator nie otrzymuje prawidłowego zasilania.
Płyta wyłącza się po kilku minutach
Przy samoczynnym wyłączaniu sprawdź, czy wloty i wyloty powietrza nie są zasłonięte przez element zabudowy, folię, kurz lub przedmioty przechowywane w szufladzie. Wentylator może pracować jeszcze po wyłączeniu płyty — służy wtedy do odprowadzenia ciepła z elektroniki.
Jeżeli wentylator nie startuje, hałasuje, zatrzymuje się albo przepływ powietrza jest bardzo słaby, możliwe są problemy z wentylatorem, jego zasilaniem, czujnikiem temperatury lub modułem mocy. Przegrzewanie może również wynikać z nieprawidłowego montażu i niewystarczającej wentylacji, a nie z uszkodzenia samego modułu.
Pęknięta lub uszkodzona szyba
Na płycie z pękniętą szybą nie należy gotować. Pęknięcie może umożliwić przedostanie się wilgoci do części elektrycznych i zwiększa ryzyko porażenia. Wyłącz urządzenie przy właściwym odłączniku wszystkich biegunów i nie próbuj zaklejać pęknięcia ani używać pola „do czasu zakupu szyby”.
Szyba ceramiczna musi odpowiadać konkretnemu wykonaniu płyty: wymiarom, rozmieszczeniu oznaczeń, otworom, mocowaniom i wersji kolorystycznej. Podobny wymiar zewnętrzny nie wystarcza do potwierdzenia dopasowania.
Jakie pomiary mają sens
Pomiary elektryczne w płycie indukcyjnej wymagają doświadczenia, odpowiednich przyrządów i znajomości schematu. W urządzeniu występują obwody sieciowe oraz elementy magazynujące energię, dlatego odłączenie zasilania nie oznacza natychmiastowego zaniku wszystkich napięć.
Po bezpiecznym odłączeniu urządzenia i przygotowaniu zgodnym z procedurą serwisową można sprawdzić:
- ciągłość i stan mechaniczny wiązki przewodów;
- ślady przegrzania na złączach, cewce i płytkach;
- porównawczo cewkę oraz czujnik pola działającego i niedziałającego;
- zwarcia elementów mocy, w tym tranzystora IGBT, zgodnie z pinami wskazanymi w dokumentacji danego modułu;
- pracę wentylatora i drożność kanałów chłodzenia;
- napięcia zasilające oraz sygnały komunikacyjne według schematu konkretnej wersji.
Nie podawaj uniwersalnej rezystancji cewki, czujnika ani tranzystora dla wszystkich płyt Electrolux. Wynik zależy od konstrukcji, punktów pomiarowych, temperatury i sposobu odłączenia elementu. Pomiar ciągłości przewodu nie potwierdza poprawnej pracy pod obciążeniem, a pomiar rezystancji tranzystora nie zastępuje pełnego testu modułu.
Jeżeli jedno pole nie działa, porównanie z identycznym, sprawnym polem może pomóc zawęzić usterkę, ale nie powinno być wykonywane przez przypadkowe przekładanie przewodów lub modułów. Błędne podłączenie może spowodować kolejne uszkodzenia.
Dostęp do podzespołów i wymiana
W przypadku płyty do zabudowy dostęp do części zwykle wymaga odłączenia urządzenia od instalacji, wyjęcia go z blatu i odwrócenia lub ułożenia na zabezpieczonym podłożu. Dokładna kolejność zależy od zabudowy, sposobu mocowania oraz wersji obudowy.
Przed demontażem:
- odłącz wszystkie bieguny zasilania właściwym odłącznikiem;
- upewnij się, że powierzchnia i naczynia są zimne;
- sfotografuj ułożenie przewodów i oznacz złącza;
- nie ciągnij za przewody, tylko za korpus złącza;
- zabezpiecz szybę przed punktowym naciskiem i uderzeniem;
- zachowaj elementy izolacyjne, dystanse i prowadzenie przewodów.
Po zdjęciu dolnej osłony można uzyskać dostęp do modułów mocy, wentylatora, wiązek i czujników. Wymiana szyby lub panelu użytkownika może wymagać wcześniejszego demontażu innych podzespołów. Nie zakładaj, że liczba śrub, układ złączy albo kierunek demontażu są takie same jak w podobnym modelu.
Po naprawie sprawdza się poprawność mocowania, brak przyciśniętych przewodów, działanie wentylatora, reakcję panelu oraz każde pole z odpowiednim naczyniem. Moduł mocy lub elektronika oznaczona jako skonfigurowana może wymagać dopasowania do PNC albo procedury serwisowej. Nie należy zakładać, że każda elektronika działa po prostym przełożeniu.
Opisane czynności serwisowe przy otwartej płycie, pomiarach i pracy przy obwodach sieciowych wymagają odpowiednich kwalifikacji, doświadczenia, narzędzi oraz procedury właściwej dla modelu. Nie są przeznaczone dla osoby bez przygotowania.
Dobór właściwej części
Przed zakupem przygotuj:
- pełny model: EIT61443B;
- pełny PNC: 94949267800;
- numer części odczytany z wymontowanego elementu, jeżeli jest dostępny;
- zdjęcie tabliczki znamionowej i zdjęcie uszkodzonego podzespołu;
- opis objawu oraz informację, czy problem dotyczy jednego pola, jednej strony czy całej płyty.
W przypadku elektroniki porównaj nie tylko numer katalogowy, lecz także wersję modułu, układ pól, oznaczenie oprogramowania, typ złączy i informację o konfiguracji. Zestawiona elektronika użytkownika albo elektronika mocy może być przeznaczona dla konkretnego PNC, mimo że wizualnie wygląda identycznie jak część z innego modelu.
Przy wyborze cewki, czujnika, wentylatora lub wiązki sprawdź długość przewodów, sposób mocowania, położenie złącza i numer części. Przy szybie sprawdź wymiary oraz wszystkie punkty mocowania. Nie kupuj modułu tylko dlatego, że ma tę samą liczbę pinów lub pasuje do niego wtyczka.
Najbezpieczniejszy następny krok to odczytanie pełnego PNC z tabliczki znamionowej i porównanie go z numerem katalogowym części. Jeżeli oznaczenie jest nieczytelne, przygotuj wyraźne zdjęcie tabliczki oraz etykiety podzespołu.
FAQ
Czy części do EIT61443B można dobrać po samym modelu?
Nie zawsze. Model EIT61443B ma wariant PNC 94949267800, a producent może rozróżniać części według pełnego numeru produktu. Do elektroniki, szyby i elementów związanych z układem pól podaj pełny PNC.
Czy brak wykrywania garnka oznacza uszkodzoną cewkę?
Nie. Najpierw sprawdź garnek na innym polu, działanie magnesu, płaskość dna, średnicę i wycentrowanie. Jeżeli problem pozostaje na jednym polu, dopiero wtedy analizuje się cewkę, czujnik, wiązkę i moduł mocy.
Dlaczego płyta indukcyjna wyłącza się po rozgrzaniu?
Możliwe są zasłonięte kanały wentylacyjne, niesprawny wentylator, przegrzewający się moduł, czujnik temperatury albo nieprawidłowa zabudowa. Sam fakt, że urządzenie działa po ostygnięciu, nie wskazuje jednoznacznie jednej części.
Czy można zamienić moduł mocy z podobnej płyty Electrolux?
Nie bez potwierdzenia zgodności. Moduły mogą różnić się konfiguracją pól, mocą, oprogramowaniem i sposobem komunikacji. Identyczne złącze lub podobny wygląd nie wystarczają.
Czy pękniętą szybę można tymczasowo zakleić?
Nie. Pęknięta szyba zwiększa ryzyko dostania się wilgoci do obwodów elektrycznych i porażenia. Płytę należy odłączyć i dobrać szybę przeznaczoną do dokładnej wersji EIT61443B oraz PNC 94949267800.
Czy wentylator po wyłączeniu płyty powinien jeszcze pracować?
Tak, może pracować przez pewien czas, aby schłodzić elektronikę. Niepokojące są natomiast brak przepływu powietrza, tarcie, głośne stukanie, zatrzymywanie się wentylatora lub wyłączanie płyty z powodu przegrzania.
