949738765 Płyta elektryczna 300 Domino SLIM-FIT 30 cm LHR3210CK
Części do Electrolux LHR3210CK pomagają naprawić płytę elektryczną, gdy jedno pole nie grzeje, regulacja mocy nie działa, urządzenie samoczynnie się wyłącza lub doszło do uszkodzenia szyby. Przed zakupem sprawdź oznaczenia z tabliczki znamionowej, w szczególności pełny PNC, oraz porównaj wykonanie, mocowanie i parametry części.
Jak rozpoznać usterkę płyty Electrolux LHR3210CK
Model LHR3210CK jest płytą elektryczną typu Domino z polami grzejnymi umieszczonymi pod szklaną powierzchnią. W zależności od rodzaju awarii potrzebna może być wymiana pola grzejnego, regulatora energii, przewodu, złącza, uszczelki albo elementu obudowy. Sam objaw nie wskazuje jeszcze jednoznacznie uszkodzonej części.
Najpierw ustal, czy problem dotyczy jednego pola, obu pól, sterowania czy całego urządzenia. Jeżeli nie działają wszystkie funkcje, przed demontażem sprawdź zasilanie i zabezpieczenie obwodu. Jeżeli nie grzeje tylko jedno pole, bardziej prawdopodobna jest usterka lokalna: elementu grzejnego, regulatora, przewodu lub połączenia.
Objaw, przyczyna i sprawdzenie
| Objaw | Możliwe przyczyny | Co sprawdzić | Wniosek i następny krok |
| Jedno pole nie nagrzewa się, a drugie działa | Przerwa w polu grzejnym, uszkodzony regulator energii, luźne lub nadpalone złącze | Po odłączeniu zasilania obejrzyj przewody i złącza; sprawdź ciągłość obwodu pola | Brak ciągłości w samym polu wskazuje na jego uszkodzenie. Prawidłowa ciągłość nie wyklucza regulatora ani połączenia |
| Pole grzeje stale z pełną mocą niezależnie od ustawienia | Sklejone styki regulatora energii, błędne podłączenie po naprawie | Porównaj zachowanie pola na różnych ustawieniach; przy odłączonym urządzeniu sprawdź regulator według jego schematu | Jeżeli regulacja nie zmienia cyklu pracy, podejrzany jest regulator lub jego okablowanie |
| Pole grzeje słabo albo tylko czasami | Nadpalone styki, luźny konektor, uszkodzona część pola, problem z doprowadzeniem zasilania | Obejrzyj końcówki przewodów pod kątem przebarwień, stopienia i luzu; porównaj pomiar z dokumentacją urządzenia | Nadpalone złącze trzeba naprawić razem z przyczyną przegrzewania, a nie tylko oczyścić powierzchownie |

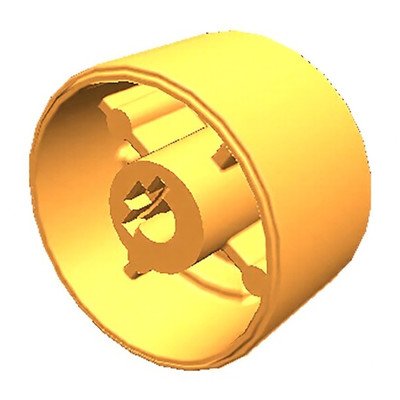

| Nie działa regulacja, ale pole samo w sobie jest sprawne | Regulator energii, mechanizm pokrętła albo przewody regulatora | Sprawdź, czy pokrętło obraca regulator i czy trzpień nie jest uszkodzony; test elektryczny wykonuj bez napięcia | Pęknięte pokrętło nie wymaga wymiany regulatora. Jeżeli uszkodzony jest trzpień lub styki, potrzebny jest właściwy regulator |
| Płyta wyłącza się po uruchomieniu | Zalany lub zabrudzony panel, przegrzanie, problem z zasilaniem albo instalacją | Usuń przedmioty i zabrudzenia z obszaru sterowania, pozwól urządzeniu ostygnąć i sprawdź zabezpieczenie obwodu | Jeżeli wyłączenia powtarzają się, pojawia się zapach spalenizny lub nadmierne grzanie, nie używaj płyty do czasu diagnozy |
| Szkło jest pęknięte | Uderzenie, naprężenie montażowe albo uszkodzenie termiczne | Obejrzyj całą powierzchnię, również okolice mocowań | Pękniętej płyty nie należy dalej używać. Sama wymiana szyby wymaga części przeznaczonej do konkretnego wariantu urządzenia |
Jak sprawdzić pole grzejne
Przed pomiarem odłącz płytę od zasilania w sposób właściwy dla jej instalacji. Przy urządzeniu podłączonym na stałe samo wyłączenie przycisku na panelu nie wystarcza. Zabezpiecz obwód przed przypadkowym załączeniem i upewnij się, że element ostygł.
Po uzyskaniu dostępu do zacisków pola odłącz przewody zgodnie ze schematem lub oznacz ich położenie. Pomiar rezystancji wykonany na podłączonym obwodzie może obejmować inne elementy i dać mylący wynik. Badanie wykonuje się między właściwymi zaciskami sekcji grzejnej, a w polu wielosekcyjnym każdą sekcję należy rozpatrywać osobno.
- Wynik skończony i stabilny oznacza, że badany odcinek przewodu grzejnego nie ma przerwy. Nie potwierdza jednak sprawności izolacji, połączeń pod obciążeniem ani regulatora.
- Brak przejścia lub odczyt poza zakresem miernika wskazuje na przerwę w badanej sekcji i uzasadnia podejrzenie uszkodzenia pola.
- Bardzo mała rezystancja może wskazywać na zwarcie, ale przed oceną trzeba uwzględnić sposób podłączenia i rozładowanie elementów układu.
Nie należy przenosić jednej wartości rezystancji na wszystkie płyty. Zależy ona od mocy, napięcia, rodzaju pola i jego konstrukcji. Dokładny wynik porównaj z dokumentacją wariantu LHR3210CK lub z parametrami odczytanymi z części. Pomiar ciągłości nie rozstrzyga również, czy pole prawidłowo nagrzewa się pod obciążeniem.
Regulator energii i normalne cykle grzania
Regulator energii nie zawsze podaje moc w sposób płynny. W płytach z klasycznym polem elektrycznym regulacja często polega na okresowym załączaniu i wyłączaniu zasilania. Z tego powodu przerwy w świeceniu lub nagrzewaniu pola przy niższym ustawieniu mogą być normalne.
Podejrzenie regulatora jest uzasadnione, gdy:
- pole nie reaguje na zmianę ustawienia mocy;
- pole działa tylko w określonej pozycji pokrętła;
- styki regulatora są nadpalone lub mechanizm ma wyczuwalny luz;
- po wymianie pola grzejnego objaw pozostaje bez zmian;
- pole grzeje maksymalnie także przy niskim ustawieniu.
Do sprawdzenia styków użyj schematu umieszczonego na regulatorze albo dokumentacji właściwego wariantu. Nie zakładaj, że oznaczenia zacisków i kolejność przewodów są identyczne w każdym regulatorze. Nie wykonuj prób z mostkowaniem zabezpieczeń ani zasilaniem elementu poza układem urządzenia.
Dostęp do części i wymiana
W płycie do zabudowy dostęp do pól grzejnych, regulatorów i przewodów uzyskuje się zwykle od spodu urządzenia. Przed wysunięciem płyty z blatu trzeba usunąć elementy mocujące zgodnie z instrukcją montażu konkretnego wariantu. Nie podważaj szkła narzędziem od góry, ponieważ można uszkodzić krawędź, uszczelkę lub blat.
Podczas demontażu:
- odłącz zasilanie i sprawdź brak napięcia odpowiednim przyrządem;
- zabezpiecz płytę przed upadkiem po zwolnieniu mocowań;
- wykonaj zdjęcia ułożenia przewodów i oznacz złącza przed ich odłączeniem;
- odłącz przewody, chwytając za konektor, a nie za sam przewód;
- wymień element na część o potwierdzonym numerze i zgodnym wykonaniu;
- sprawdź, czy przewody nie stykają się z gorącym elementem i czy wszystkie osłony wróciły na miejsce;
- po złożeniu wykonaj kontrolę pracy każdego pola oraz regulacji mocy.
Opisane czynności przy części elektrycznej wymagają doświadczenia, właściwych narzędzi i umiejętności pracy przy urządzeniach zasilanych z sieci. Pomiary pod napięciem, naprawa nadpalonych połączeń i ingerencja w instalację zasilającą wymagają kwalifikacji oraz właściwych przyrządów. Nie uruchamiaj płyty z pękniętym szkłem, odsłoniętymi przewodami ani prowizorycznie naprawionymi konektorami.
Jak dobrać część do LHR3210CK
Skrócona nazwa LHR3210CK nie zawsze wystarcza do potwierdzenia kompatybilności. Dla urządzeń Electrolux sprawdź pełny numer PNC / Prod.No. z tabliczki znamionowej. Dla tej rodziny urządzeń występuje wariant PNC 94973876500, jednak przed zakupem należy odczytać oznaczenie z własnej płyty, ponieważ końcówka numeru może rozróżniać wykonanie.
Przy doborze porównaj:
- pełny PNC / Prod.No. oraz numer modelu;
- numer części odczytany z wymontowanego elementu;
- moc i napięcie pola grzejnego;
- średnicę, liczbę sekcji i układ zacisków;
- kształt mocowania, przewodów oraz konektorów;
- stronę montażu i wariant kolorystyczny szyby lub elementu wykończeniowego.
Identyczne złącze albo podobne zdjęcie nie gwarantuje zgodności. Dotyczy to szczególnie pól grzejnych, regulatorów i elementów szklanych. Nie każdy zamiennik można zastosować bez dodatkowej weryfikacji parametrów. Najbezpieczniejszym następnym krokiem jest odczytanie pełnego PNC, sfotografowanie tabliczki znamionowej i porównanie oznaczeń z częścią przed zamówieniem.
Konserwacja i sytuacje wymagające przerwania pracy
Płytę czyść środkami oraz metodą przewidzianą w instrukcji. Nie przesuwaj ciężkich naczyń po szkle, nie wylewaj zimnej cieczy na rozgrzane pole i nie zasłaniaj elementów wymagających chłodzenia. Po wykipieniu usuń zabrudzenie dopiero po bezpiecznym ostygnięciu powierzchni.
Natychmiast przerwij użytkowanie, jeżeli pojawią się iskry, zapach spalenizny, stopione przewody, powtarzające się wyłączenia, nietypowe przegrzewanie albo pęknięcie szkła. W takich przypadkach dalsze próby gotowania mogą powiększyć uszkodzenie i stwarzać zagrożenie porażeniem lub pożarem.
FAQ
Czy brak grzania jednego pola oznacza konieczność wymiany pola grzejnego?
Nie. Przyczyną może być również regulator energii, nadpalony konektor, przerwany przewód albo problem z doprowadzeniem zasilania. Pomiar odłączonego pola pozwala sprawdzić ciągłość elementu, ale nie wyklucza pozostałych usterek.
Czy cykliczne włączanie i wyłączanie pola jest objawem awarii?
Nie zawsze. Klasyczna regulacja energii może zmieniać moc przez okresowe załączanie pola. Nieprawidłowością jest natomiast brak reakcji na zmianę ustawienia, praca wyłącznie na maksymalnej mocy albo niestabilne działanie po rozgrzaniu.
Czy do Electrolux LHR3210CK wystarczy podać sam model?
Nie należy zakładać zgodności wyłącznie na podstawie modelu. Przy doborze części podaj pełny PNC / Prod.No. z tabliczki znamionowej, a w razie potrzeby także numer z wymontowanego elementu i zdjęcie jego mocowania.
Jak bezpiecznie sprawdzić pole grzejne miernikiem?
Pomiar wykonuje się po całkowitym odłączeniu płyty od zasilania, po ostygnięciu urządzenia i po odłączeniu badanych przewodów zgodnie ze schematem. Sprawdza się ciągłość właściwej sekcji, a wynik interpretuje z uwzględnieniem mocy i konstrukcji konkretnego pola.
Czy można używać płyty z pękniętą szybą?
Nie. Pęknięcie może dopuścić wilgoć do części elektrycznych i zwiększać ryzyko porażenia lub dalszego uszkodzenia. Płytę należy wyłączyć, odłączyć od zasilania i dobrać szybę lub kompletny element wyłącznie po pełnym oznaczeniu urządzenia.
