Silniki i pompy
Silniki i pompy do pralek oraz pralko-suszarek Electrolux, AEG i Zanussi odpowiadają za obracanie bębna, odpompowanie wody i w wybranych modelach jej recyrkulację. Przed zakupem sprawdź filtr, węże, szczotki, wiązkę oraz pełny numer PNC urządzenia, ponieważ podobne części mogą mieć inne mocowania, złącza lub przeznaczenie.
Silnik czy pompa – za co odpowiadają te części?
W pralce silnik napędowy obraca bęben podczas prania i wirowania. W starszych konstrukcjach może to być silnik komutatorowy ze szczotkami i tachogeneratorem, a w nowszych urządzeniach stosuje się również napędy bezszczotkowe sterowane przez falownik. Pompa odpływowa usuwa wodę ze zbiornika przez filtr i wąż odpływowy. Niektóre pralki mają dodatkową pompę recyrkulacyjną, która kieruje wodę z detergentem z powrotem do zbiornika lub na ubrania. Pompy recyrkulacyjnej nie należy utożsamiać z pompą odpływową.
Objawy uszkodzenia silnika napędowego
Brak obrotów bębna nie oznacza automatycznie awarii całego silnika. Przed zamówieniem drogiego zespołu sprawdź elementy, które mogą dawać bardzo podobne objawy:
- Bęben nie obraca się, ale pralka pobiera i wypompowuje wodę – przyczyną mogą być zużyte szczotki, przerwa w wiązce, uszkodzony tachogenerator, moduł sterujący albo zerwany pasek.
- Silnik iskrzy, szarpie lub zatrzymuje się pod obciążeniem – podejrzane są szczotki, komutator, łożyska silnika lub nadmierny opór mechaniczny bębna.
- Pralka nie wiruje, lecz podczas prania wykonuje krótkie ruchy – trzeba sprawdzić pasek, wyważenie wsadu, odpływ wody i sygnał tachogeneratora; sterownik może blokować wirowanie, jeśli nie otrzymuje informacji o prędkości.
- Bęben obraca się ciężko także ręcznie przy wyłączonym urządzeniu – problem może dotyczyć łożyskowania bębna, ciała obcego między bębnem a zbiornikiem albo zablokowanego elementu mechanicznego, a nie silnika.
- Silnik nie reaguje bez widocznego kodu błędu – brak kodu nie wyklucza zużycia szczotek lub przerwy w obwodzie.
Jak sprawdzić silnik?
- Odłącz urządzenie od zasilania i zdejmij element obudowy wymagany przez instrukcję konkretnego modelu. Nie wykonuj pomiarów na odsłoniętych zaciskach pod napięciem bez kwalifikacji i odpowiednich przyrządów.
- Obróć bęben ręcznie. Wyraźne tarcie, zacięcia lub nierówny opór trzeba wyjaśnić przed oceną silnika.
- Obejrzyj pasek, koło pasowe, wtyczkę silnika i wiązkę. Szukaj nadtopień, śladów wilgoci, luźnych pinów oraz przewodów przetartych o obudowę.
- W silniku szczotkowym wymontuj szczotkotrzymacze i oceń długość szczotek, swobodę ich przesuwu oraz stan sprężyn i komutatora. Krótka szczotka, zacinanie w prowadnicy lub silne wypalenie komutatora może powodować brak rozruchu i iskrzenie.
- W silnikach z tachogeneratorem zmierz jego obwód po odłączeniu wtyczki, korzystając z danych serwisowych danego modelu. Sam prawidłowy pomiar rezystancji nie potwierdza jeszcze poprawnego sygnału podczas obrotu; trzeba również sprawdzić mocowanie magnesu, przewody i reakcję sterownika w trybie diagnostycznym.
- Rezystancje uzwojeń, izolację do obudowy i ciągłość połączeń porównuj wyłącznie z dokumentacją właściwej rodziny silnika. W przykładowej dokumentacji serwisowej Electrolux podano osobne zakresy dla stojana, wirnika i tachogeneratora, więc jedna uniwersalna wartość dla wszystkich pralek byłaby niewiarygodna.
Kod E52 w określonych rodzinach pralek Electrolux wskazuje na brak sygnału z tachogeneratora, ale przyczyną może być silnik, czujnik, przewody, nadmierne obciążenie mechaniczne albo moduł. Nie traktuj go jako automatycznego wskazania silnika do wymiany.
Objawy problemów z pompą odpływową
Jeżeli woda pozostaje w bębnie, pralka zatrzymuje program lub nie rozpoczyna wirowania, zacznij od całego układu odpływowego:
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Woda zostaje w pralce, pompa milczy | Zablokowany filtr, przerwana wiązka, pompa lub moduł | Filtr, wirnik, złącze i przewody | Jeśli filtr i przewody są drożne, potrzebna jest dalsza diagnostyka pompy oraz jej zasilania przez osobę z kwalifikacjami |
| Pompa buczy, ale woda nie odpływa | Ciało obce w wirniku lub wężu, uszkodzone łopatki, zablokowany odpływ | Filtr, komorę wirnika, wąż zbiornik–pompa i wąż odpływowy | Swobodny obrót wirnika nie gwarantuje wydajności pod obciążeniem; sprawdź przepływ i stan łopatek |
| Pompa pracuje, lecz odpływ jest bardzo wolny | Zator, zagięty wąż, zatkany syfon lub nadmierna ilość piany | Ułożenie węża, syfon, filtr i ilość detergentu | Jeśli odpływ do naczynia działa, problem może znajdować się w instalacji domowej |
| Pojawia się E20, E21 lub podobny kod | Układ nie osiągnął wymaganego czasu odpompowania | Najpierw odpływ, filtr i pompę; później presostat, przewody i moduł | Kod opisuje problem z odpompowaniem, nie identyfikuje samodzielnie konkretnej części |
| Pompa działa po ostygnięciu, a później zatrzymuje się | Przeciążenie przez blokadę, zużyte łożyskowanie pompy lub zabezpieczenie termiczne | Wirnik, filtr, zanieczyszczenia i powtarzalność usterki | Nie wymieniaj pompy bez usunięcia przyczyny blokowania przepływu |
Bezpieczne sprawdzenie pompy
Przed otwarciem filtra wyłącz pralkę, odłącz wtyczkę, poczekaj aż woda ostygnie i przygotuj płaskie naczynie oraz ręczniki. Woda może wypłynąć nawet wtedy, gdy program został przerwany. Nie wyjmuj filtra podczas pracy urządzenia.
Sprawdź kolejno:
- Czy wąż odpływowy nie jest zagięty, przygnieciony lub wsunięty zbyt głęboko w odpływ.
- Czy odpływ, syfon i przedłużenia węża nie są zatkane.
- Czy filtr nie zawiera monet, włókien, guzików lub innych przedmiotów.
- Czy wirnik pompy obraca się bez zakleszczenia i czy jego łopatki nie są połamane.
- Czy po oczyszczeniu filtr jest prawidłowo osadzony i nie powoduje wycieku.
W wybranych instrukcjach Electrolux zalecana wysokość odpływu wynosi około 60–100 cm od podstawy urządzenia, a końcówka węża nie powinna być wsunięta do odpływu głębiej niż przewiduje instrukcja danego modelu. Traktuj te wartości jako wymagania konkretnej konstrukcji, nie jako zamiennik instrukcji instalacji.
Pomiar rezystancji pompy wykonuj po odłączeniu jej przewodów i tylko wtedy, gdy dokumentacja urządzenia podaje właściwy zakres. Przykładowa dokumentacja serwisowa jednej z rodzin Electrolux podaje dla pompy zakres 155–200 Ω, lecz nie można przenosić tej wartości na wszystkie pompy odpływowe. Wynik przerwy lub zwarcia jest istotną wskazówką, ale prawidłowa rezystancja nie wyklucza zablokowania wirnika, uszkodzenia mechanicznego ani problemu z modułem sterującym.
Podłączanie pompy bezpośrednio do sieci 230 V nie jest testem dla osoby bez przygotowania. Wymaga właściwego przewodu, izolowanych zacisków, ochrony przeciwporażeniowej i wiedzy o tym, jak bezpiecznie odłączyć napięcie. Bezpieczniejszą diagnostyką dla użytkownika jest oczyszczenie filtra i kontrola drożności; testy elektryczne oraz pomiary pod napięciem pozostaw wykwalifikowanemu serwisantowi.

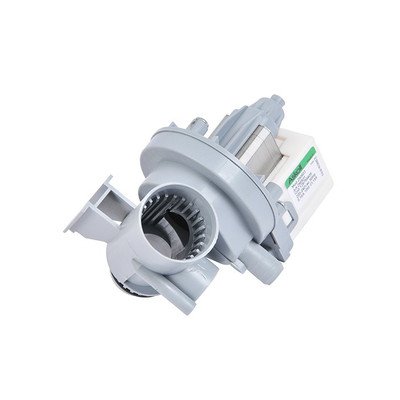

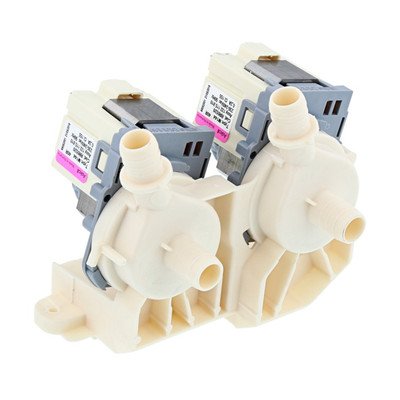

Pompa odpływowa a pompa recyrkulacyjna

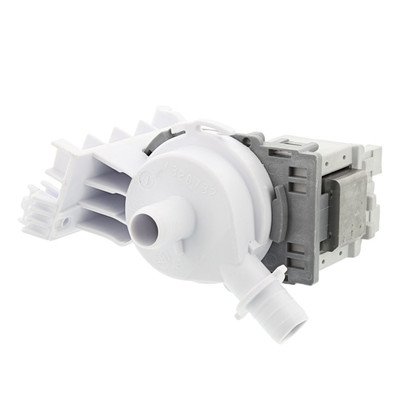

Pompa odpływowa jest związana z usuwaniem wody z urządzenia i zwykle znajduje się w dolnej części pralki, przy filtrze lub króćcu odpływowym. Pompa recyrkulacyjna może być umieszczona w innym miejscu i pracować w obiegu wewnętrznym. Jej awaria może powodować słabsze kierowanie wody na pranie lub nietypowe odgłosy, ale nie musi oznaczać problemu z odpływem.
Nie dobieraj części wyłącznie po nazwie „pompa”, liczbie przewodów albo zdjęciu. Sprawdź, czy szukasz pompy odpływowej, obiegowej lub kompletnego korpusu z silnikiem.
Dostęp i wymiana części
Dostęp do pompy zależy od rodziny urządzenia. W części pralek filtr jest dostępny przez dolną klapkę z przodu, w innych trzeba zdjąć cokół, przednią osłonę albo przechylić urządzenie zgodnie z procedurą serwisową. Niektóre nowsze konstrukcje nie mają wygodnego filtra dostępnego od frontu.
Typowa kolejność prac przy pompie odpływowej obejmuje:
- odłączenie urządzenia od sieci i opróżnienie wody;
- oznaczenie przewodów przed ich odłączeniem;
- odpięcie węża zbiornik–pompa i węża odpływowego po uprzednim zabezpieczeniu przed resztką wody;
- odłączenie złącza elektrycznego;
- zwolnienie mocowania pompy lub rozdzielenie silnika pompy od korpusu, jeśli konstrukcja przewiduje taką możliwość;
- oczyszczenie powierzchni uszczelniających i kontrolę opasek;
- montaż części w tej samej pozycji, bez załamywania węży;
- sprawdzenie szczelności i wykonanie programu odpompowania lub testu serwisowego.
Przy silniku napędowym zwykle trzeba zdjąć tylną osłonę lub inny element obudowy, zdemontować pasek, odłączyć złącze i odkręcić mocowanie silnika. Dokładna droga dostępu oraz liczba mocowań różnią się między konstrukcjami. Nie ciągnij za przewody i nie opieraj ciężaru silnika na wiązce.
Po wymianie nie uruchamiaj od razu pełnego prania. Najpierw sprawdź ręcznie, czy bęben obraca się bez tarcia, następnie wykonaj odpompowanie, krótki program bez wsadu i kontrolę pod kątem wycieku, nietypowych odgłosów oraz błędów.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Prace przy elementach zasilanych napięciem sieciowym, pomiary pod napięciem oraz próby bezpośredniego zasilania silnika lub pompy są przeznaczone dla wykwalifikowanego instalatora albo serwisanta. Nie mostkuj blokad i nie wykonuj prowizorycznych połączeń.
Jak dobrać silnik lub pompę Electrolux/Zanussi?
Do wyszukania właściwej części potrzebny jest pełny PNC / Prod.No. z tabliczki znamionowej. Sam model pralki Electrolux, AEG lub Zanussi może obejmować kilka wariantów z innym silnikiem, pompą, wiązką, mocowaniem albo modułem sterującym.
Przy doborze porównaj:
- pełny PNC, łącznie z końcówką po myślniku;
- numer części odczytany z wymontowanego elementu;
- typ silnika: szczotkowy, bezszczotkowy lub falownikowy;
- obecność tachogeneratora, zabezpieczenia termicznego i rodzaj złącza;

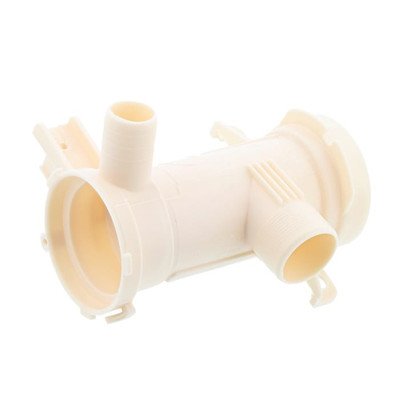

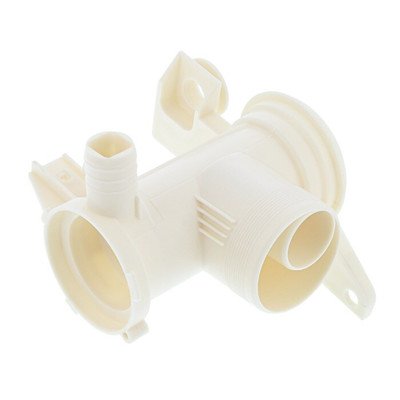

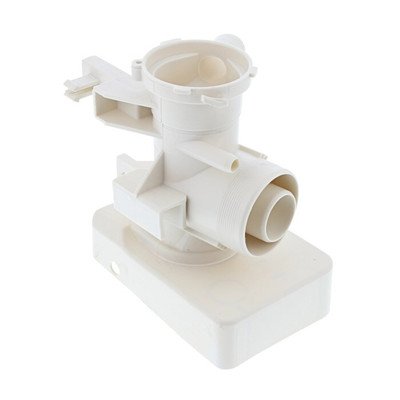

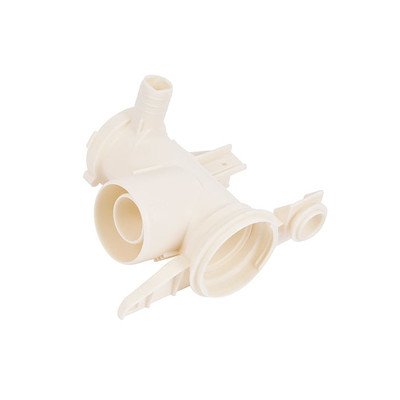

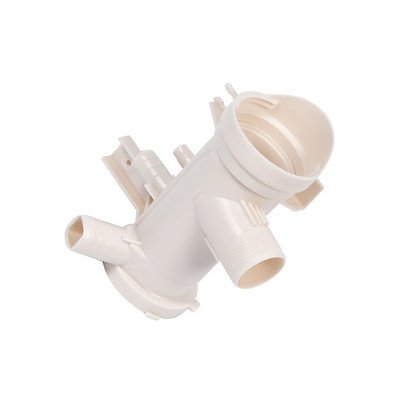

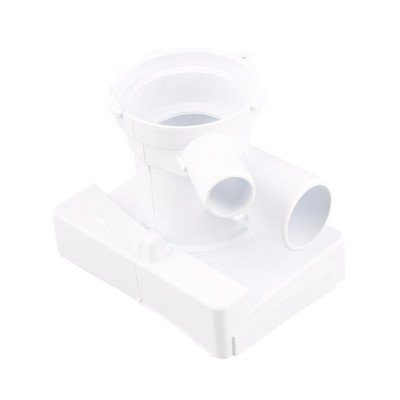

- kształt korpusu pompy, położenie króćców, sposób mocowania i kierunek łopatek;
- napięcie, moc lub inne parametry podane w katalogu dla konkretnej części;
- to, czy kupujesz sam silnik pompy, kompletną pompę, korpus czy cały silnik napędowy.
Podobny wygląd, identyczna liczba pinów albo pasujące śruby nie potwierdzają zgodności. W przypadku szczotek zmierz wymiary starego elementu i sprawdź kształt szczotkotrzymacza, kierunek wyprowadzenia oraz sposób podłączenia. Jeżeli producent kataloguje cały silnik, wymiana samych szczotek może wymagać dopasowania mechanicznego i lutowania; nie jest wtedy automatycznie równoważna z montażem oryginalnego zespołu.
Przed zakupem odczytaj z tabliczki pełny PNC / Prod.No., sfotografuj oznaczenie silnika lub pompy oraz miejsce podłączenia przewodów. Na tej podstawie można porównać wariant katalogowy zamiast kupować część wyłącznie na podstawie zdjęcia.
FAQ
Czy brak wirowania oznacza uszkodzony silnik?
Nie. Pralka może blokować wirowanie z powodu wody pozostającej w zbiorniku, zatkanego odpływu, problemu z blokadą drzwi, paskiem, szczotkami, tachogeneratorem, modułem lub niewyważeniem wsadu. Najpierw ustal, czy bęben nie obraca się również podczas prania i czy urządzenie prawidłowo odpompowuje wodę.
Czy kod E20 lub E21 oznacza konieczność wymiany pompy?
Nie. W zależności od rodziny urządzenia kod może oznaczać przekroczony czas odpompowania. Sprawdź filtr, wirnik, węże, syfon, pianę, presostat, wiązkę i moduł. Dopiero gdy prostsze przyczyny zostaną wykluczone, rozważ wymianę pompy.
Czy można wymienić sam silnik pompy odpływowej?

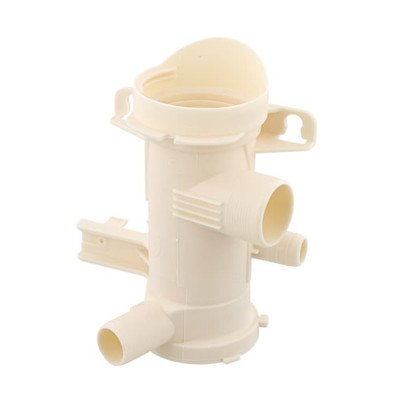

W niektórych konstrukcjach silnik pompy jest sprzedawany osobno, a w innych występuje razem z korpusem. Decyzję podejmij na podstawie katalogu dla pełnego PNC i porównania mocowania, wirnika, złącza oraz parametrów. Nie zakładaj, że każdy silnik o podobnym wyglądzie będzie pasował.
Czy zużyte szczotki zawsze powodują kod błędu?
Nie. Zużyte lub zacinające się szczotki mogą powodować brak obrotów, iskrzenie, szarpanie albo zatrzymywanie silnika bez jednoznacznego kodu. Trzeba sprawdzić również komutator, sprężyny, przewody, tachogenerator i moduł sterujący.
Czy pełny model pralki wystarczy do dobrania części?
W przypadku Electrolux, AEG i Zanussi bezpieczniej podać pełny PNC / Prod.No. Skrócony model może występować w kilku wersjach technicznych. Do weryfikacji przydatne są również numer części ze starego podzespołu oraz zdjęcia złączy i mocowań.
Czy pompa recyrkulacyjna jest tym samym co pompa odpływowa?
Nie. Pompa odpływowa usuwa wodę z pralki do instalacji, a pompa recyrkulacyjna kieruje wodę ponownie w obiegu wewnętrznym w modelach, które ją mają. Przed zakupem ustal, który obieg jest związany z objawem i jaki typ pompy przewiduje dokumentacja urządzenia.
