900277469 Odkurzacz automatyczny Pure i9.2 PI92-4ANM szary 70 min PI92-4ANM
Części do Electrolux Pure i9.2 PI92-4ANM pomagają usunąć problemy z odkurzaniem, poruszaniem się, ładowaniem i krótkim czasem pracy. Przed zakupem porównaj pełne oznaczenie PNC/Prod.No., wariant robota oraz konstrukcję wymienianego elementu, ponieważ sam wygląd części lub skrócony model nie potwierdza zgodności.
Jak rozpoznać problem w Electrolux Pure i9.2 PI92-4ANM
Robot Pure i9.2 PI92-4ANM wykorzystuje między innymi szczotkę główną, szczotkę boczną, filtr, pojemnik na kurz, wentylator, napędy kół, czujniki systemu 3D Vision, stację dokującą oraz dwa pakiety baterii. Usterka jednego elementu może powodować podobne objawy jak zabrudzenie, zablokowanie mechanizmu albo problem z zasilaniem, dlatego nie warto kupować części wyłącznie na podstawie pojedynczego symptomu.
W tym modelu producent podaje napięcie urządzenia 14,4 V i czas ładowania około 1,5 godziny. Czas sprzątania zależy od trybu pracy: wartości katalogowe obejmują około 40 minut w trybie maksymalnym, 60 minut w normalnym i 70 minut w trybie minimalnym. Są to parametry pracy konkretnego modelu, a nie uniwersalne wartości dla wszystkich robotów Pure i9.2.
Objaw, przyczyna i następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Robot słabiej zbiera kurz | Pełny pojemnik, zatkany kanał powietrzny, zabrudzony filtr, zużyta lub zablokowana szczotka główna, problem z turbiną | Opróżnij pojemnik, oczyść kanał powietrzny, wyjmij szczotkę i usuń włosy oraz nici z wałka i łożysk | Jeżeli po czyszczeniu przepływ powietrza i skuteczność nie wracają, sprawdź filtr, szczotkę główną oraz zespół turbiny. Sam spadek mocy nie potwierdza awarii silnika |
| Szczotka główna nie obraca się lub robot zatrzymuje cykl | Nawinięte włosy, ciało obce, zablokowane łożysko, uszkodzona szczotka albo jej napęd | Zdemontuj pokrywę szczotki, wyjmij wałek i sprawdź, czy obraca się bez wyczuwalnego zacięcia | Jeżeli wałek jest czysty i obraca się swobodnie, a błąd powraca, podejrzany jest napęd lub jego połączenie. Nie wymieniaj od razu całego modułu bez kontroli mechanicznej |
| Robot nie skręca, jedzie nierówno albo zatrzymuje się | Zablokowane koło, zabrudzenie osi, uszkodzony napęd lewego lub prawego koła, przeszkoda na trasie | Sprawdź oba koła, usuń włosy i zabrudzenia, zobacz, czy każde koło obraca się z podobnym oporem | Kod lub objaw przypisany do konkretnego koła zawęża poszukiwania, ale nie rozstrzyga, czy uszkodzone jest koło, napęd czy przewód |
| Robot nie może odnaleźć trasy lub często się zatrzymuje | Zablokowany zderzak, zabrudzone elementy systemu 3D Vision, śliska powierzchnia, przeszkoda albo problem z mapą | Sprawdź swobodny ruch zderzaka, oczyść powierzchnie optyczne zgodnie z instrukcją i uruchom robot na podłożu, po którym może się poruszać | Jeżeli po oczyszczeniu i zmianie miejsca problem pozostaje, dalsza diagnostyka czujników lub elektroniki wymaga procedury serwisowej właściwej dla modelu |
| Robot nie ładuje się | Brak zasilania stacji, uszkodzony przewód lub zasilacz, zabrudzone styki, nieprawidłowe ustawienie robota na bazie | Sprawdź połączenie zasilacza ze stacją, przewód, styki ładowania robota i bazy oraz ustawienie urządzenia | Brak kontrolki ładowania nie oznacza automatycznie zużytej baterii. Najpierw wyklucz zasilanie stacji i kontakt mechaniczny styków |
| Robot działa krótko po naładowaniu | Zużycie baterii, nieprawidłowe ładowanie, zabrudzenie zwiększające obciążenie albo praca w mocniejszym trybie | Porównaj czas pracy po pełnym ładowaniu z trybem pracy, oczyść szczotki i kanał powietrzny, sprawdź zachowanie na bazie | Jeżeli czas pracy wyraźnie spadł mimo prawidłowego ładowania i czystych mechanizmów, można podejrzewać baterie. W tym modelu wymienia się oba pakiety jednocześnie |
| Robot zgłasza błąd szczotki bocznej | Nawinięte włosy, zabrudzone gniazdo, uszkodzona szczotka albo napęd szczotki bocznej | Zdejmij szczotkę, oczyść ją i gniazdo, sprawdź mocowanie oraz swobodę obrotu | Jeżeli sama szczotka jest sprawna, a napęd nie reaguje, kolejnym podejrzanym elementem jest napęd lub moduł napędu szczotki bocznej |
Kody błędów i ich ograniczenia
Instrukcja dla PI92-4ANM opisuje między innymi następujące zakresy błędów:
- E:10 – zablokowany zderzak; sprawdź, czy może poruszać się swobodnie i usuń zabrudzenia.
- E:11 – zablokowane prawe koło; skontroluj obrót koła i usuń nawinięte włókna.
- E:12 – zablokowane lewe koło; postępuj analogicznie, ale nie zamieniaj stron przy zamawianiu napędu.
- E:13 – zablokowana szczotka główna; oczyść wałek, łożyska i pokrywę szczotki.
- E:14 – zablokowana szczotka boczna; sprawdź szczotkę, gniazdo i napęd.
- E:15 – robot utknął albo nie może nawigować; przyczyną może być przeszkoda, podłoże lub problem z orientacją urządzenia.
- E:16 – zablokowany albo zabrudzony system 3D Vision.
- E:17 – praca na zbyt śliskiej powierzchni.
- E:20 – problem związany z nieprawidłową stacją ładowania; instrukcja wskazuje na użycie właściwej stacji dla robota.
- E:21 – problem z bateriami; przed wymianą trzeba wykluczyć brak ładowania, zabrudzone styki i problem z bazą.
Kod błędu wskazuje obszar diagnostyki, a nie konkretny produkt do kupienia. Ten sam komunikat może wynikać z blokady mechanicznej, zabrudzenia, uszkodzonego elementu albo przerwy w połączeniu.
Czyszczenie i wymiana szczotek
Szczotka główna znajduje się pod pokrywą od spodu robota. Przed demontażem wyłącz urządzenie i odłącz je od stacji. Zwolnij zatrzaski pokrywy, wysuń pokrywę, wyjmij wałek i oczyść jego włosie oraz miejsca osadzenia. Szczególną uwagę zwróć na łożyska i końce wałka, ponieważ włosy mogą blokować obrót bez widocznego uszkodzenia szczotki.
Po czyszczeniu włóż wałek w prawidłowym kierunku, zamontuj pokrywę i sprawdź ręcznie, czy nic nie ociera. Jeżeli włosie jest odkształcone, wałek ma uszkodzone zakończenie albo błąd E:13 wraca mimo swobodnego obrotu, rozważ wymianę szczotki głównej. Gdy nowa szczotka również nie pracuje, problem może dotyczyć napędu lub przewodów.
Szczotkę boczną można zdjąć z gniazda, oczyścić i ponownie zamontować. Wymiana ma sens, gdy łopatki są zdeformowane, pęknięte lub element nie trzyma się prawidłowo. Jeżeli nowa szczotka nie obraca się, nie należy traktować jej jako rozwiązania problemu z napędem.
Filtr, pojemnik i kanał powietrzny
Spadek siły zasysania może być skutkiem zabrudzonego filtra albo zablokowanego kanału, a nie awarii turbiny. Wyjmij pojemnik na kurz, opróżnij go i oczyść kanał powietrzny z zalegających zanieczyszczeń. Filtr wyjmuj z ramki zgodnie z konstrukcją pojemnika. Jeżeli filtr jest przeznaczony do mycia, przed ponownym montażem musi całkowicie wyschnąć; wilgotny filtr może ograniczyć przepływ powietrza i uszkodzić elementy urządzenia.
Nie używaj robota bez prawidłowo zamontowanego pojemnika i filtra. Jeżeli po czyszczeniu robot nadal słabo zasysa, sprawdź szczotkę główną, drożność kanału i turbinę. Sama obserwacja dźwięku wentylatora nie pozwala jednoznacznie ocenić stanu silnika.
Diagnostyka ładowania i baterii
Najpierw ustaw robota prawidłowo na stacji i sprawdź, czy styki ładowania obu elementów są czyste oraz czy dociskają do siebie. Skontroluj przewód, zasilacz i połączenie z bazą. Jeżeli stacja nie sygnalizuje zasilania, pomiar napięcia po stronie zasilacza powinien wykonać technik wyposażony w odpowiedni miernik i znający parametry konkretnego zasilacza. Nie wykonuj pomiarów na odsłoniętych stykach pod napięciem bez właściwych kwalifikacji.
Pomiar napięcia pakietu baterii może pomóc wykryć przerwę lub znaczne rozładowanie, ale nie potwierdza pełnej sprawności ogniw. Bateria może wykazywać prawidłowe napięcie bez obciążenia, a mimo to szybko tracić pojemność podczas pracy. Do oceny zużycia potrzebna jest obserwacja czasu pracy oraz, w razie potrzeby, test pod obciążeniem zgodny z procedurą serwisową.
Instrukcja dla PI92-4ANM wskazuje, że baterie znajdują się pod dolnymi pokrywami robota, a przy wymianie należy zastosować odpowiednie narzędzie i wymienić oba pakiety jednocześnie. Przed rozpoczęciem pracy odłącz urządzenie od stacji, nie zwieraj styków pakietu i nie używaj baterii uszkodzonej lub spuchniętej. Zużyte baterie litowo-jonowe należy przekazać do odpowiedniego punktu zbiórki.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Prace przy bateriach, zasilaczu i obwodach elektrycznych nie są przeznaczone dla osoby bez przygotowania.
Wymiana kół, napędów i elementów obudowy

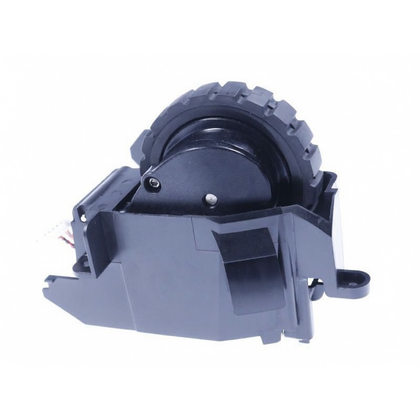

Jeżeli robot zgłasza problem z jednym kołem, porównaj jego obrót z drugim kołem i sprawdź, czy w osi nie ma włosów lub ciała obcego. Jeżeli koło jest mechanicznie sprawne, ale napęd nie reaguje, konieczne może być zdjęcie dolnej pokrywy i odłączenie złącza napędu. Przed rozłączeniem oznacz położenie przewodów albo wykonaj zdjęcie połączeń. Nie ciągnij za przewody i nie podważaj plastikowych zatrzasków metalowym narzędziem w miejscu, w którym mogą znajdować się przewody lub płytka elektroniki.
Pokrywy, zderzaki, kołki i przednie kółko dobiera się po kształcie mocowania, kolorze oraz pełnym numerze części. Element wyglądający podobnie może mieć inną wersję zatrzasku albo inne punkty mocowania. Po montażu sprawdź ręcznie ruch zderzaka i kół, a następnie uruchom krótki cykl na otwartej, bezpiecznej powierzchni.
Jak dobrać właściwą część
Do identyfikacji urządzenia Electrolux potrzebny jest pełny PNC / Prod.No. z tabliczki znamionowej. Model PI92-4ANM i skrócony numer 900277469 pomagają wyszukać rodzinę urządzenia, ale nie powinny być jedyną podstawą potwierdzenia. Odczytaj również numer produktu, oznaczenia wariantu i dane z etykiety stacji lub baterii, jeżeli część dotyczy ładowania.
Przy porównywaniu produktu sprawdź:
- pełny PNC/Prod.No. oraz model robota;
- numer katalogowy starej części, jeśli jest czytelny;
- stronę montażu przy napędach kół i elementach kierunkowych;
- kształt, zatrzaski, punkty mocowania i wymiary;
- napięcie oraz typ zasilania w przypadku zasilacza, stacji i baterii;
- wersję szczotki, filtra lub zestawu eksploatacyjnego;
- informację, czy element jest kompletnym modułem, czy tylko jego częścią.
Nie zakładaj zgodności na podstawie samego zdjęcia, identycznego złącza albo nazwy Pure i9. W tej rodzinie występują różne wersje modeli i zestawów akcesoriów. Przed zamówieniem przygotuj zdjęcie tabliczki znamionowej oraz, jeśli to możliwe, zdjęcie uszkodzonej części z widocznym numerem.
Zobacz także wszystkie modele robotów Electrolux Pure i9 oraz porównaj warianty Pure i9.2 PI92-4STN i Pure i9.2 PI92-6DGM, jeżeli masz wątpliwość co do wersji urządzenia.
FAQ
Czy szczotka z innego robota Pure i9 będzie pasować do PI92-4ANM?
Nie należy zakładać tego wyłącznie na podstawie nazwy serii. Sprawdź numer katalogowy szczotki, pełny PNC/Prod.No. robota oraz kształt mocowania. Warianty Pure i9 i Pure i9.2 mogą korzystać z podobnych elementów, ale zestaw akcesoriów i oznaczenia części trzeba potwierdzić dla konkretnego modelu.
Robot nie ładuje się. Czy od razu wymienić baterie?
Nie. Najpierw sprawdź zasilanie stacji, przewód, połączenie zasilacza, czystość styków i prawidłowe ustawienie robota. Dopiero gdy ładowanie jest prawidłowe, a czas pracy pozostaje wyraźnie krótszy, można podejrzewać zużycie baterii. Wymianę dwóch pakietów wykonuj jako komplet.
Czy kod E:13 oznacza uszkodzenie szczotki głównej?
E:13 dotyczy zablokowanej szczotki głównej, ale przyczyną może być nawinięta nić, zabrudzone łożysko, ciało obce, uszkodzona pokrywa albo napęd. Najpierw oczyść i sprawdź swobodę obrotu wałka. Jeżeli problem powraca, sprawdź napęd i połączenia przed zakupem kolejnej szczotki.
Jak często wymieniać filtr i szczotki?
Nie ma jednej wartości odpowiedniej dla każdego domu. Zużycie zależy od powierzchni, ilości piasku, włosów i sierści oraz częstotliwości sprzątania. Wymień element, gdy jest trwale zabrudzony, uszkodzony, zdeformowany albo po czyszczeniu robot nadal pracuje nieprawidłowo. Filtr przeznaczony do mycia musi być całkowicie suchy przed montażem.
Czy można zmierzyć baterię zwykłym miernikiem?
Pomiar napięcia może wykazać przerwę, skrajne rozładowanie lub nieprawidłową wartość, ale nie potwierdza pojemności i zachowania pakietu pod obciążeniem. Wynik trzeba interpretować zgodnie z dokumentacją konkretnej baterii i układu ładowania. Prace przy pakiecie litowo-jonowym powinien wykonywać wykwalifikowany serwisant.
Jakie dane przesłać do doboru części?
Przygotuj pełny PNC/Prod.No. z tabliczki znamionowej, model PI92-4ANM, numer z uszkodzonej części oraz zdjęcia mocowania i złączy. Przy baterii, zasilaczu lub stacji sfotografuj także etykietę z parametrami. Te dane są pewniejszą podstawą doboru niż sam kolor, zdjęcie produktu lub skrócona nazwa modelu.
