900274434 Odkurzacz ręczny Rapido 10 min ZB5106B
Części do Electrolux Rapido ZB5106B pomagają usunąć problemy ze słabym ssaniem, krótkim czasem pracy, ładowaniem lub uszkodzeniem obudowy. Przed zakupem porównaj oznaczenie modelu, pełny PNC/Prod.No., kształt mocowań i parametry części, ponieważ podobny filtr, akumulator lub moduł nie musi pasować do konkretnego wariantu.
Jakie części występują w odkurzaczu Rapido ZB5106B
Electrolux Rapido ZB5106B jest bezprzewodowym odkurzaczem ręcznym z akumulatorem, ładowarką lub stacją ładowania, filtrem, pojemnikiem na zanieczyszczenia, silnikiem oraz układem sterującym. W zależności od zakresu naprawy można dobierać między innymi:
- filtr wewnętrzny i filtr cyklonowy;
- akumulator oraz elementy ładowania;
- stację ładowania z ładowarką;
- silnik z instalacją elektryczną;
- moduł elektroniki;
- przycisk włącznika, pokrętło zamka i sprężynę;
- dno, uchwyty, prowadnice oraz inne elementy obudowy;
- ssawkę szczelinową lub szczotkę ssącą.
Nie każdy problem wymaga wymiany podzespołu elektrycznego. Spadek wydajności często wynika z ograniczonego przepływu powietrza, zabrudzenia filtra albo nieszczelnego połączenia pojemnika.
Objaw → sprawdzenie → następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i dalsze działanie |
| Odkurzacz słabo zasysa | Zabrudzony filtr, pełny pojemnik, niedrożny kanał powietrzny, nieszczelność, zużyty silnik | Opróżnij pojemnik, wyjmij filtr zgodnie z instrukcją, usuń zanieczyszczenia z kanału i sprawdź, czy elementy są prawidłowo osadzone | Jeżeli po oczyszczeniu przepływ wraca, nie wymieniaj silnika. Brak poprawy kieruje uwagę na filtr, uszczelnienie albo zespół napędowy |
| Pracuje krótko po pełnym ładowaniu | Zużyty akumulator, niepełne ładowanie, zabrudzone styki, przeciążenie przez zatkany filtr lub kanał | Naładuj urządzenie właściwym adapterem, oczyść styki i sprawdź czas pracy po oczyszczeniu układu powietrznego | Sam pomiar napięcia bez obciążenia nie potwierdza pojemności akumulatora. Szybki spadek napięcia podczas pracy wymaga testu obciążeniowego lub wymiany całego, zgodnego pakietu |
| Nie reaguje na włącznik | Rozładowany akumulator, problem z ładowarką lub stykami, uszkodzony przycisk, moduł elektroniki, silnik albo przewody | Sprawdź osadzenie w stacji, styki, przewód ładowarki i mechaniczne działanie przycisku. Obejrzyj dostępne połączenia dopiero po odłączeniu od ładowarki | Brak reakcji po potwierdzeniu prawidłowego ładowania nie wskazuje automatycznie modułu. Potrzebne jest rozdzielenie usterki zasilania, sterowania i silnika |
| Ładowanie nie rozpoczyna się | Niepasujący lub uszkodzony adapter, zabrudzone albo wygięte styki, uszkodzona stacja, akumulator lub elektronika ładowania | Porównaj adapter z oznaczeniem na urządzeniu, oczyść styki na sucho i sprawdź, czy odkurzacz stabilnie spoczywa w stacji | Nie używaj przypadkowego zasilacza o podobnej wtyczce. Jeżeli stacja i adapter są prawidłowe, dalsza diagnostyka obwodu ładowania jest pracą serwisową |
| Wyłącza się podczas pracy | Przeciążenie przez zablokowany przepływ, przegrzewanie, słaby akumulator, luźne połączenie, silnik lub moduł | Sprawdź filtr, kanał powietrzny, pojemnik i temperaturę obudowy. Po ostygnięciu porównaj zachowanie na czystym układzie | Jeżeli wyłączenie znika po oczyszczeniu, przyczyną było przeciążenie. Powtarzające się wyłączenia przy drożnym układzie wymagają sprawdzenia zasilania i elektroniki |
| Głośno pracuje lub zmienił się dźwięk | Ciało obce, nieszczelność, uszkodzona obudowa, zużyte łożyskowanie lub silnik | Odłącz pojemnik i akcesoria zgodnie z konstrukcją, sprawdź widoczne zanieczyszczenia oraz luzy bez uruchamiania otwartego urządzenia | Hałas zależny od ssawki może pochodzić z akcesorium. Hałas obecny także bez akcesoriów kieruje diagnostykę do silnika lub obudowy |
Filtr, pojemnik i spadek siły ssania
Przy słabym zasysaniu zacznij od elementów, które nie wymagają ingerencji w elektronikę. Opróżnij pojemnik, sprawdź filtr wewnętrzny i cyklonowy oraz usuń włosy, kłaczki i większe zanieczyszczenia z kanału przepływu. Filtr musi być prawidłowo osadzony; jego brak lub nieszczelne zamknięcie może przepuszczać kurz do silnika.
Nie każdy filtr można myć. Jeżeli oznaczenie części lub instrukcja konkretnego wariantu nie dopuszcza mycia, nie mocz elementu. Po umyciu element filtrujący musi całkowicie wyschnąć przed montażem. Wilgotny filtr może ograniczyć przepływ powietrza i doprowadzić do uszkodzenia urządzenia.
Jeżeli po czyszczeniu odkurzacz nadal słabo zasysa, sprawdź, czy pojemnik, filtr i pokrywy nie mają pęknięć oraz czy uszczelnienia przylegają na całym obwodzie. Dopiero gdy przepływ powietrza jest prawidłowy, warto rozważać silnik lub moduł sterujący.

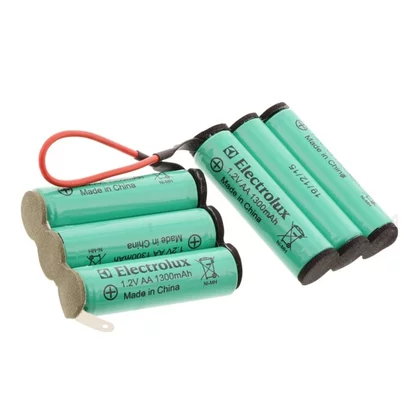

Akumulator i ładowanie
Zużyty akumulator może powodować skrócenie czasu pracy, wyłączanie się urządzenia po kilku minutach, spadek mocy pod obciążeniem albo pozornie prawidłowe ładowanie bez rzeczywistego odzyskania pojemności. Podobne objawy daje jednak zatkany filtr, dlatego akumulator oceniaj dopiero po przywróceniu drożności układu.
Podstawowy pomiar napięcia pakietu multimetrem jest tylko kontrolą orientacyjną. Może wykazać przerwę lub rażąco nieprawidłowe napięcie, ale nie rozstrzyga, czy akumulator utrzymuje energię podczas pracy. Do oceny pojemności potrzebny jest kontrolowany test obciążeniowy wykonany z uwzględnieniem rodzaju pakietu i układu zabezpieczeń.
W modelu Rapido stosuj wyłącznie adapter przeznaczony do danego urządzenia. Sama zgodność wtyczki nie wystarcza: ważne są napięcie, polaryzacja, parametry ładowania i sposób współpracy ze stacją. Nie zwieraj styków akumulatora, nie rozbieraj ogniw i nie próbuj regenerować pakietu bez wyposażenia oraz doświadczenia potrzebnego do pracy z akumulatorami.
Wymiana filtra, akumulatora lub elektroniki
Filtr i pojemnik są elementami dostępnymi w ramach zwykłej obsługi, ale głębsza wymiana akumulatora, silnika albo modułu wymaga otwarcia obudowy. Dokładny dostęp zależy od wersji wykonania. Przed rozpoczęciem:
- odłącz odkurzacz od stacji i adaptera;
- opróżnij pojemnik oraz usuń luźne zanieczyszczenia;
- przygotuj właściwe końcówki wkrętaków i pojemnik na mocowania;
- wykonaj zdjęcia ułożenia przewodów przed ich odłączeniem;
- nie ciągnij za przewody i nie podważaj zatrzasków metalowym narzędziem w sposób mogący uszkodzić obudowę;
- po wymianie sprawdź, czy przewody nie są przyciśnięte, a pokrywy i uszczelnienia są prawidłowo zamknięte.
Nie podawaj napięcia bezpośrednio na silnik ani nie omijaj układu zabezpieczeń, aby sprawdzić, czy urządzenie ruszy. Taki test może uszkodzić silnik, akumulator lub moduł. Po naprawie uruchom urządzenie dopiero po zamknięciu obudowy i prawidłowym zamontowaniu filtra oraz pojemnika.
Opisane czynności serwisowe przy akumulatorze, silniku i module elektroniki wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak dobrać część do ZB5106B
Do identyfikacji nie wystarczy zdjęcie ani podobny wygląd części. Sprawdź:
- pełne oznaczenie modelu: ZB5106B;
- numer urządzenia widoczny na tabliczce znamionowej, w tym pełny PNC / Prod.No., jeżeli występuje dla tego wariantu;
- oznaczenie części nadrukowane na starej obudowie, filtrze, module lub akumulatorze;
- liczbę i położenie styków, sposób mocowania, wymiary oraz kształt elementu;
- rodzaj akumulatora i parametry adaptera zapisane na oznaczeniach urządzenia;
- kolor i wersję elementu obudowy, jeżeli część występuje w kilku wykonaniach.
Model handlowy może nie rozróżniać wszystkich wariantów technicznych. Pełny PNC/Prod.No. jest szczególnie ważny przy częściach elektrycznych, akumulatorach, stacjach ładowania i modułach. Jeżeli oznaczenie jest nieczytelne, przygotuj zdjęcie tabliczki znamionowej oraz obu stron starej części. Nie zamawiaj modułu lub akumulatora tylko dlatego, że złącze wygląda identycznie.
Konserwacja i błędy użytkowe
Aby ograniczyć ryzyko kolejnej awarii, regularnie opróżniaj pojemnik i kontroluj filtry. Nie używaj odkurzacza bez filtrów ani do wilgoci, gorącego popiołu, ostrych przedmiotów lub bardzo drobnego pyłu budowlanego. Nie przechowuj urządzenia i akumulatora w miejscu narażonym na silne nagrzewanie.
Najczęstsze błędy przy naprawie to wymiana akumulatora bez sprawdzenia drożności filtra, stosowanie przypadkowego adaptera, mycie elementu niewskazanego do mycia, montaż filtra przed całkowitym wyschnięciem oraz zakup części według samego zdjęcia. Każdy z tych błędów może utrudnić rozpoznanie właściwej przyczyny.
FAQ
Czy krótki czas pracy zawsze oznacza uszkodzony akumulator?
Nie. Powodem może być również zatkany filtr, pełny pojemnik, ograniczony przepływ powietrza, problem z ładowaniem albo nadmierne obciążenie silnika. Najpierw oczyść układ i sprawdź styki, a dopiero potem oceniaj akumulator.
Czy pomiar napięcia potwierdzi sprawność baterii?
Nie w pełnym zakresie. Pomiar bez obciążenia może ujawnić przerwę lub nieprawidłowe napięcie, ale nie potwierdza pojemności i zachowania pakietu podczas pracy. Do tego potrzebny jest test obciążeniowy właściwy dla danego akumulatora.
Odkurzacz nie ładuje się — wymienić stację czy akumulator?
Nie należy wymieniać obu części na próbę. Najpierw sprawdź właściwy adapter, osadzenie w stacji i czystość styków. Jeżeli ładowanie nadal nie działa, przyczyną może być akumulator, stacja, przewody lub elektronika ładowania.
Czy filtr do innego odkurzacza Rapido będzie pasował?
Nie można tego założyć na podstawie samej nazwy Rapido. Filtr musi mieć zgodny kształt, sposób mocowania, powierzchnię filtrującą i oznaczenie katalogowe dla ZB5106B lub właściwego wariantu urządzenia.
Czy można samodzielnie wymienić silnik albo moduł?
Jest to możliwe tylko przy odpowiednich umiejętnościach i narzędziach. Przed demontażem trzeba odłączyć urządzenie od ładowania, zabezpieczyć akumulator przed zwarciem i odtworzyć prawidłowe połączenia. Nie wolno omijać zabezpieczeń ani uruchamiać otwartego urządzenia bez procedury właściwej dla modelu.
Jakie dane przesłać przy problemie z doborem części?
Przygotuj pełny model ZB5106B, numer 900274434, pełny PNC/Prod.No. z tabliczki znamionowej oraz zdjęcia starej części, jej mocowań i złączy. Te dane są bardziej miarodajne niż sama nazwa handlowa lub fotografia podobnego elementu.
