900277600 Odkurzacz bezprzewodowy PURE F9 60 min PF91-4IG
Części do Electrolux PURE F9 PF91-4IG 900277600 dobieraj po pełnym oznaczeniu PNC, ponieważ ten sam model występuje w kilku wariantach. Filtr, wałek, elektroszczotka, akumulator, ładowarka lub pojemnik mogą powodować podobne objawy, dlatego przed zakupem warto sprawdzić drożność układu, styki, mocowania i numer części.
Jak rozpoznać właściwy wariant odkurzacza
Electrolux PURE F9 PF91-4IG występuje z różnymi numerami PNC. Dla tego modelu spotykane są między innymi warianty 90027760000, 90027910200 i 90027910201. Sam napis PF91-4IG nie zawsze wystarcza do potwierdzenia zgodności części.
Numer produktu znajduje się na tabliczce znamionowej odkurzacza. Przy doborze przygotuj:
- pełny model: PF91-4IG;
- pełny numer PNC / Prod.No. z końcówką wariantu;
- numer seryjny, jeśli problem dotyczy bezpieczeństwa, akumulatora albo urządzenia objętego komunikatem producenta;
- oznaczenie starej części, jeżeli jest widoczne;
- zdjęcie tabliczki i elementu wymagającego wymiany.
W tym modelu podobny wygląd, identyczne złącze lub sama informacja „Pure F9” nie gwarantują dopasowania. Różnice mogą dotyczyć między innymi elektroniki, pojemnika, filtrów, zespołu szczotki, akumulatora i wersji kolorystycznej obudowy.
Objaw nie wskazuje od razu konkretnej części
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw | Co oznacza wynik |
| Odkurzacz nie uruchamia się | Rozładowany akumulator, brak ładowania, zablokowana szczotka, przegrzanie, uszkodzony włącznik lub elektronika | Czy świeci się wskaźnik, czy urządzenie prawidłowo stoi na stacji, czy wałek obraca się ręcznie po odłączeniu ssawki | Jeśli po ostygnięciu i usunięciu blokady nadal nie reaguje, potrzebna jest dalsza diagnostyka obwodu zasilania; nie oznacza to automatycznie uszkodzenia baterii |
| Odkurzacz traci siłę ssania | Zabrudzone filtry, pełny pojemnik, zatkany kanał powietrzny, wąż, ssawka albo cyklon | Wyjmij pojemnik, oczyść filtr i sprawdź drożność wlotu, rury, elastycznego węża oraz ssawki | Poprawa po czyszczeniu wskazuje na ograniczenie przepływu, a nie na uszkodzenie silnika |
| Wałek elektroszczotki nie obraca się | Włosy i nitki na wałku, ciało obce w ssawce, nieprawidłowo założona ssawka, zużyty wałek albo napęd | Odłącz ssawkę, usuń zabrudzenia, sprawdź końce wałka i jego osadzenie | Jeśli wałek obraca się swobodnie, ale nie pracuje po zamontowaniu, trzeba sprawdzić styki i napęd ssawki |
| Odkurzacz szybko się rozładowuje | Zużycie ogniw, praca na wysokiej mocy, zatkane filtry, ciężko obracający się wałek, problem z ładowaniem | Porównaj czas pracy po pełnym ładowaniu na drożnym i czystym układzie; sprawdź temperaturę oraz styki ładowania | Krótki czas pracy nie dowodzi sam w sobie awarii akumulatora, ponieważ obciążenie i warunki pracy mają duży wpływ |
| Odkurzacz nie ładuje się | Nieprawidłowe ustawienie korpusu, zabrudzone styki, odłączona ładowarka, niewłaściwie założona ssawka, temperatura poza zakresem pracy | Ustaw korpus w najniższej pozycji, sprawdź połączenie stacji z zasilaczem i oczyść styki na sucho | Jeżeli wskaźnik nadal nie reaguje, możliwa jest usterka ładowarki, stacji, akumulatora lub elektroniki |
| Odkurzacz wyłącza się podczas pracy | Zablokowany przepływ, zablokowany wałek, przegrzanie, zużyty akumulator, problem z modułem sterującym | Sprawdź filtry, kanały powietrzne, ssawkę i wałek; pozwól urządzeniu ostygnąć | Powtarzalne wyłączenie przy czystym układzie wymaga diagnostyki zasilania i zabezpieczeń |
| Pojawia się nietypowy hałas lub tarcie | Ciało obce, uszkodzony wałek, koło ssawki, łożysko, pęknięte mocowanie albo luźna obudowa | Obróć wałek i koła ręcznie przy odłączonym urządzeniu; obejrzyj obudowę i punkty mocowania | Hałas lokalizujący się w ssawce nie powinien prowadzić od razu do wymiany silnika głównego |
Spadek siły ssania: kolejność kontroli
W PURE F9 układ ssący obejmuje pojemnik na kurz, filtr pojemnika, filtr HEPA, filtr cyklonowy, kanały powietrzne, wyciągany wąż, rurę i główną ssawkę. Zabrudzenie dowolnego z tych elementów może dawać objaw podobny do uszkodzenia silnika.
- Wyłącz odkurzacz i opróżnij pojemnik.
- Obejrzyj wlot powietrza w pojemniku oraz element cyklonowy. Usuń zbite zabrudzenia, ale nie uszkadzaj siatki ani uszczelnień.
- Wyjmij filtry zgodnie z instrukcją modelu. Filtr można myć tylko wtedy, gdy jest to przewidziane dla danego elementu. Po myciu musi całkowicie wyschnąć przed montażem.
- Odłącz ssawkę podłogową i sprawdź, czy w kanale, rurze lub elastycznym wężu nie ma zatoru.
- Obejrzyj wałek szczotki. Włosy owinięte przy końcach mogą zwiększać opór, powodować hałas i wyłączać napęd.
Jeśli po wyczyszczeniu i prawidłowym osuszeniu filtrów ssanie wraca, wymiana silnika lub elektroniki byłaby nieuzasadniona. Jeżeli przepływ nadal jest słaby, sprawdź, czy nie ma pęknięcia obudowy, nieszczelnego pojemnika albo uszkodzonej uszczelki. Dopiero po wykluczeniu tych przyczyn można rozważać usterkę zespołu silnika.
Nie uruchamiaj urządzenia bez wymaganych filtrów. Kurz może wtedy przedostać się do silnika i elektroniki, a test wykonany w takim stanie nie daje miarodajnej informacji o normalnej pracy.
Akumulator i problemy z czasem pracy

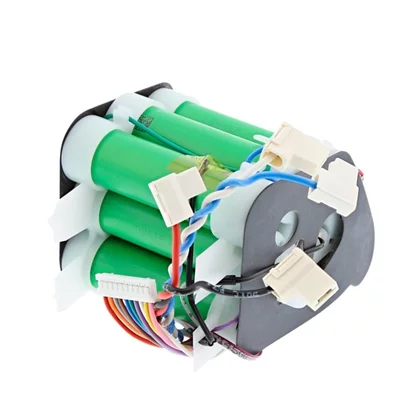

Wariant PF91-4IG jest wyposażony w akumulator litowo-jonowy 36 V. W katalogu części dla tego modelu występuje między innymi akumulator 140144439084, opisany jako pakiet 36 V 2,5 Ah. Numer części trzeba jednak potwierdzić dla pełnego PNC, ponieważ katalogowe zastosowanie może obejmować określoną wersję urządzenia.
Skrócony czas pracy może wynikać z kilku różnych przyczyn:
- naturalnego zużycia ogniw;
- pracy stale na wysokiej mocy;
- zapchanego filtra lub kanału powietrznego;
- obciążonego włosami wałka;
- problemu z ładowarką, stacją lub stykami;
- działania zabezpieczenia termicznego.
Najpierw naładuj urządzenie w temperaturze pokojowej, oczyść układ przepływu i sprawdź, czy wałek obraca się bez nadmiernego oporu. Dopiero potem porównuj czas pracy. Pomiar napięcia samego pakietu nie potwierdza jego pojemności ani zdolności do oddania prądu pod obciążeniem. Bateria może pokazywać napięcie zbliżone do nominalnego, a mimo to szybko tracić napięcie podczas pracy.
Nie rozbieraj pakietu, nie zwieraj jego styków i nie wymieniaj pojedynczych ogniw bez odpowiednich kwalifikacji. Akumulator zawiera ogniwa litowo-jonowe oraz układ zabezpieczający. Wymiana całego, właściwego pakietu jest bezpieczniejsza niż prowizoryczna naprawa ogniw.
Odkurzacz nie ładuje się
Przed podejrzeniem uszkodzenia akumulatora wykonaj prostą kontrolę mechaniczną:
- sprawdź, czy ładowarka jest podłączona do stacji oraz gniazda;
- ustaw główną jednostkę w najniższym położeniu, a nie w pozycji pośredniej lub wysuniętej;
- sprawdź, czy korpus prawidłowo styka się ze stacją;
- upewnij się, że zamontowana jest właściwa główna ssawka, jeżeli jej obecność jest wymagana do ładowania;
- oczyść styki miękką, suchą ściereczką i obejrzyj je pod kątem odkształcenia;
- nie ładuj urządzenia poza zakresem temperatury przewidzianym dla tego modelu.
Jeżeli ładowanie nie rozpoczyna się po tych czynnościach, przyczyną może być ładowarka 140076054059, stacja dokująca, przewody, akumulator albo płyta główna. Nie wymieniaj tych elementów kolejno na próbę. Najpierw porównaj oznaczenia z katalogiem części i sprawdź, czy na stacji lub korpusie nie ma śladów nadpalenia, wilgoci albo mechanicznego uszkodzenia.
Filtry, pojemnik i cyklon
W katalogu dla PF91-4IG występują osobne elementy filtracji, między innymi:
- filtr HEPA 140117409023;

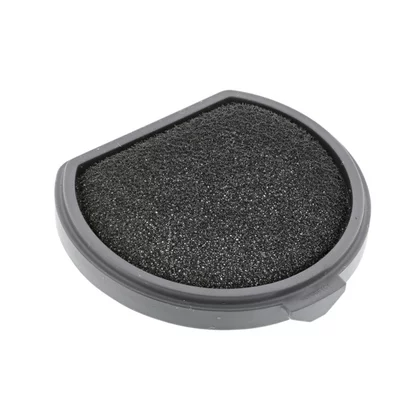

- filtr pojemnika na kurz 140113881019;
- filtr cyklonowy / siatkowy, którego numer należy potwierdzić dla pełnego PNC;
- pojemnik na kurz 140131510079 w określonej wersji konstrukcyjnej.
Nie każdy filtr opisany jako „Pure F9” musi pasować do każdego PNC. Sprawdź kształt ramki, sposób osadzenia, uszczelnienie oraz numer części. Filtr, który daje się włożyć, ale nie przylega prawidłowo, może powodować spadek ssania i przepuszczanie pyłu.
Pojemnik należy opróżniać przed osiągnięciem poziomu, przy którym zabrudzenia zasłaniają kanał powietrzny. Przy jego wymianie sprawdź zawiasy, zatrzaski i uszczelki. Pęknięty pojemnik albo uszkodzony zatrzask może powodować nieszczelność, nawet jeżeli sam silnik pracuje prawidłowo.
Szczotka, wałek i ssawka podłogowa
Dla tego modelu katalog części obejmuje kompletną elektroszczotkę 140131805297, wałek szczotki 140144439043, koło z osią oraz elementy pokrywy. Objaw „nie obraca się szczotka” nie oznacza od razu awarii silnika ssawki.
Najpierw wyłącz urządzenie, odłącz ssawkę i usuń włosy, nitki oraz włókna z wałka. Sprawdź także końce wałka, ponieważ zabrudzenie może znajdować się pod boczną zaślepką. Obejrzyj kanał ssący oraz elementy blokady pokrywy.
Jeżeli wałek obraca się ciężko już po wyjęciu, podejrzane są zabrudzenie, odkształcenie albo zużycie samego wałka. Jeżeli obraca się lekko, ale nie działa po zamontowaniu, sprawdź styki, osadzenie ssawki i ewentualne uszkodzenie napędu. Po zmianie ssawki uruchom urządzenie ponownie, ponieważ sterowanie może wymagać ponownego rozpoznania podłączonego elementu.
Do czyszczenia wałka nie używaj urządzenia pod napięciem. Nie chwytaj obracającej się szczotki i nie obchodź zabezpieczenia blokującego.
Dostęp do części i wymiana
Elementy użytkowe, takie jak pojemnik, filtry, wałek i główna ssawka, są dostępne bez pełnego rozbierania korpusu. Przed ich zdjęciem wyłącz odkurzacz, odłącz go od stacji i usuń akcesoria. Zatrzaski zwalniaj w kierunku przewidzianym przez konstrukcję; podważanie obudowy metalowym narzędziem może uszkodzić plastik i uszczelnienia.
Dostęp do akumulatora, silnika, płyt sterujących i przewodów wymaga demontażu głównej jednostki. Kolejność różni się zależnie od wersji PNC i elementu, dlatego przed rozłączeniem złączy wykonaj zdjęcia położenia przewodów i nie ciągnij za przewody. Podczas montażu zwróć uwagę na prowadzenie wiązek, uszczelki, zatrzaski oraz brak przewodów w miejscu skręcania obudowy.
Po wymianie części sprawdź kolejno:
- czy pojemnik i filtry są prawidłowo osadzone;
- czy ssawka i rura blokują się bez luzu;
- czy urządzenie ładuje się na stacji;
- czy wałek obraca się bez tarcia;
- czy odkurzacz pracuje bez nietypowego hałasu i nadmiernego nagrzewania.
Prace przy pakiecie litowo-jonowym, elektronice zasilającej i silniku powinien wykonywać wykwalifikowany serwisant z właściwymi narzędziami. Nie stosuj mostków, prowizorycznych przewodów ani nieoryginalnego zasilacza o niepotwierdzonych parametrach.
Ważna kontrola numeru seryjnego
Dla rodziny Electrolux Pure F9 publikowano komunikaty dotyczące określonych modeli i zakresów numerów seryjnych, obejmujących także PF91-4IG. Przed naprawą lub zakupem akumulatora odczytaj z tabliczki model, PNC i numer seryjny, a następnie sprawdź je w aktualnym komunikacie producenta. Samo oznaczenie PF91-4IG nie pozwala zakwalifikować każdego egzemplarza do tej samej grupy.
Jeżeli urządzenie jest uszkodzone, przegrzewa się, ma ślady nadpalenia albo nietypowo zachowuje się podczas ładowania, odłącz je od zasilania i nie kontynuuj użytkowania do czasu oceny przyczyny.
Jak dobrać część do PF91-4IG
Przed zamówieniem porównaj:
- pełny PNC / Prod.No. z tabliczki;
- numer części z katalogu lub starego elementu;
- wersję napięciową i konstrukcyjną akumulatora;
- kształt, wymiary oraz punkty mocowania filtra, pojemnika lub ssawki;
- rodzaj złącza i sposób prowadzenia przewodów;
- stronę montażu oraz kolor elementu obudowy, jeśli część jest widoczna;
- informację, czy kupowany jest pojedynczy element, czy kompletny zespół.
W przypadku Electrolux najbezpieczniejszym punktem wyjścia jest pełny PNC, a nie skrócona nazwa handlowa. Jeżeli oznaczenie jest nieczytelne, prześlij zdjęcie tabliczki znamionowej i starej części przed zakupem. Pozwala to odróżnić wariant 90027760000 od innych wersji PF91-4IG i ograniczyć ryzyko zamówienia elementu pasującego tylko z wyglądu.
FAQ
Czy części do PF91-4IG pasują do każdego odkurzacza Pure F9?
Nie. Rodzina Pure F9 obejmuje różne modele i warianty PNC. Przed zamówieniem sprawdź pełny Prod.No. oraz numer części, zwłaszcza przy akumulatorze, elektronice, pojemniku i kompletnej elektroszczotce.
Czy krótki czas pracy oznacza konieczność wymiany akumulatora?
Nie zawsze. Najpierw oczyść filtry, kanały powietrzne i wałek oraz sprawdź, czy ładowanie przebiega prawidłowo. Dopiero po wykluczeniu dodatkowego obciążenia i problemu ze stacją można rozważyć zużycie pakietu.
Czy można zmierzyć akumulator zwykłym miernikiem?
Pomiar napięcia może wykazać przerwę lub skrajne rozładowanie, ale nie potwierdza pojemności ani sprawności pakietu pod obciążeniem. Nie rozbieraj akumulatora i nie zwieraj jego styków. Diagnostykę pakietu najlepiej powierzyć osobie mającej doświadczenie z bateriami litowo-jonowymi.
Dlaczego odkurzacz nie ładuje się na stacji?
Sprawdź położenie korpusu, styki, podłączenie ładowarki i obecność właściwej ssawki. Ładowanie może być blokowane także przez temperaturę poza zakresem pracy. Jeśli te przyczyny są wykluczone, potrzebna jest kontrola ładowarki, stacji, akumulatora lub elektroniki.
Czy można kupić filtr tylko na podstawie zdjęcia?
Zdjęcie pomaga rozpoznać kształt, ale nie potwierdza zgodności. Filtr może różnić się ramką, uszczelnieniem i sposobem osadzenia mimo podobnego wyglądu. Podaj pełny PNC oraz numer starego filtra, jeśli jest dostępny.
Co zrobić, jeśli urządzenie zostało zassane wodą?
Natychmiast przerwij pracę i nie umieszczaj odkurzacza na stacji ładowania. Nie uruchamiaj go ponownie tylko po powierzchownym wysuszeniu. Wilgoć może uszkodzić silnik, akumulator i elektronikę, dlatego dalszą ocenę powinien wykonać wykwalifikowany serwisant.
