900258413 Odkurzacz workowy SilentPerformer ESP754IW 69 dB ESP754IW
Części do Electrolux ESP754IW dobieraj po pełnym oznaczeniu z tabliczki znamionowej, ponieważ model występuje w kilku wersjach PNC. Przy spadku ssania, hałasie, przegrzewaniu lub problemach z uruchomieniem najpierw sprawdź worek, filtry, drożność przepływu i przewód, a dopiero potem części silnika lub elektroniki.
Electrolux ESP754IW – jakie części obejmuje model 900258413
Electrolux ESP754IW to workowy odkurzacz SilentPerformer z systemem worków s-bag, mechanicznym wskaźnikiem zapełnienia worka, regulacją mocy, filtrem wielokrotnego użytku i akcesoriami do podłóg twardych oraz dywanów. W zależności od wersji urządzenia można spotkać między innymi worki, filtry, węże, rury, ssawki, turboszczotki, koła, uchwyty, przyciski, zwijacz przewodu, moduł sterujący oraz elementy silnika.
Nazwa handlowa ESP754IW nie identyfikuje jednak jednej konfiguracji części. Dla tego modelu producent wskazuje kilka wersji PNC, między innymi 90025841300, 90040100900 i 90040100901. Przy zakupie części do kategorii 900258413 trzeba więc porównać pełne oznaczenie z tabliczki znamionowej konkretnego egzemplarza.
Co sprawdzić przed zakupem części
Najpierw odczytaj tabliczkę znamionową znajdującą się na spodzie odkurzacza. Zapisz:
- model: ESP754IW;
- pełny numer produktu PNC / Prod.No.;
- numer seryjny, jeżeli jest potrzebny do potwierdzenia wariantu;
- oznaczenie uszkodzonej części i jej numer nadrukowany na elemencie;
- zdjęcie złącza, mocowania i ułożenia przewodów, gdy chodzi o część wewnętrzną.
Samo dopasowanie po zdjęciu, kolorze, liczbie styków lub nazwie „do ESP754IW” może być niewystarczające. Różne wersje PNC mogą mieć inne mocowania, długość przewodu, obudowę, elektronikę, filtr albo komplet akcesoriów. Numer części z demontowanego elementu pomaga, ale nie zastępuje sprawdzenia zgodności z pełnym PNC.
Diagnostyka objawów
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Odkurzacz słabo zasysa | Pełny worek, zapchany filtr, zatkana rura lub wąż, nieszczelność, zużyta ssawka, problem z silnikiem | Wymień worek na właściwy s-bag, obejrzyj filtry, sprawdź drożność węża i rury oraz stan uszczelek | Jeżeli po odblokowaniu przepływu i wymianie materiałów eksploatacyjnych ssanie wraca, nie ma podstaw do wymiany silnika. Jeśli nie, sprawdź szczelność i układ napędowy |
| Odkurzacz głośno pracuje lub gwiżdże | Ciało obce w ssawce, rurze albo wężu, nieszczelność, uszkodzone łożyska lub wirnik, źle założony filtr | Uruchom urządzenie na chwilę bez rury i ssawki, tylko po wcześniejszym sprawdzeniu drożności i bez zasłaniania wlotu; porównaj dźwięk | Jeżeli hałas znika po zdjęciu akcesorium, problem dotyczy akcesorium lub przepływu. Hałas pozostający przy korpusie wskazuje na potrzebę dalszej diagnostyki silnika lub obudowy |
| Odkurzacz mocno się nagrzewa albo wyłącza po czasie | Zablokowany przepływ, pełny worek, zabrudzony filtr, przeciążony silnik, zadziałanie zabezpieczenia termicznego | Po odłączeniu od sieci sprawdź worek, filtr silnika, filtr wylotowy, kanały powietrzne i zapach spalenizny | Samoczynne wyłączenie po dłuższej pracy nie potwierdza uszkodzenia silnika. Najpierw usuń przyczynę ograniczającą chłodzenie; ponowne wyłączanie po drożnym układzie wymaga kontroli silnika i zasilania |
| Odkurzacz nie reaguje na przycisk | Brak zasilania w gniazdku, uszkodzony przewód, zwijacz kabla, włącznik, połączenie wewnętrzne, moduł lub silnik | Sprawdź gniazdko innym urządzeniem, obejrzyj przewód i sprawdź, czy problem zależy od długości wysuniętego kabla; dalsze pomiary wykonuj po odłączeniu wtyczki | Zależność od położenia kabla wskazuje na przewód lub zwijacz, ale nie rozstrzyga stanu włącznika. Brak ciągłości w torze zasilania zawęża diagnozę do badanego odcinka |
| Czuć zapach kurzu lub spalenizny | Zabrudzony filtr, przepełniony worek, zasysane zanieczyszczenia, przegrzewanie, uszkodzenie silnika | Rozróżnij zapach suchego kurzu od zapachu stopionego tworzywa lub lakieru uzwojeń; sprawdź filtry i drożność | Zapach spalenizny, dym lub nietypowe iskrzenie oznaczają konieczność przerwania pracy. Nie używaj urządzenia do czasu ustalenia przyczyny |
| Szczotka, rura albo koło nie trzyma się prawidłowo | Pęknięte zatrzaski, zużyte tuleje, deformacja rury, uszkodzone mocowanie lub kółko | Porównaj luzy z drugim połączeniem, sprawdź pęknięcia i czy element zatrzaskuje się bez nadmiernej siły | Część mechaniczna powinna mieć właściwą średnicę, długość i sposób blokowania. Uniwersalny adapter nie zastępuje elementu wymagającego pewnego mocowania |
Spadek siły ssania – kolejność kontroli
W odkurzaczu workowym spadek ssania często wynika z ograniczonego przepływu powietrza, a nie z awarii silnika. Postępuj w tej kolejności:
- Wyłącz urządzenie i odłącz wtyczkę.
- Sprawdź, czy worek jest pełny, źle osadzony albo nieodpowiedni dla tego systemu.
- Obejrzyj filtr silnika i filtr wylotowy. Filtr z widocznymi dziurami, trwale zatkany albo zdeformowany wymień na wariant przeznaczony do konkretnego PNC; nie myj filtra, jeżeli producent nie przewidział takiej czynności.
- Odłącz wąż, rurę i ssawkę. Usuń włosy, papier oraz inne przedmioty ograniczające przekrój.
- Sprawdź uszczelki przy worku, pokrywie, wężu i pojemniku worka. Nieszczelność może obniżać skuteczność nawet wtedy, gdy silnik pracuje prawidłowo.
- Dopiero po wykluczeniu tych przyczyn oceniaj silnik, regulator mocy lub moduł.
Krótka próba pracy bez zatkanej rury może pomóc odróżnić problem akcesorium od problemu korpusu, ale nie jest pełnym testem wydajności. Nie przykładaj ręki na długo do wlotu i nie zasłaniaj go całkowicie, ponieważ może to ograniczyć chłodzenie silnika.
Jak sprawdzić przewód, zwijacz i włącznik
Podstawowy test ciągłości wykonuje się po wyjęciu wtyczki z gniazdka. Miernik ustaw na pomiar ciągłości lub niskiej rezystancji i sprawdź przewód oraz zwijacz w kolejnych położeniach wysunięcia kabla. Wynik przerywany, zależny od poruszania przewodem albo brak ciągłości wskazuje na uszkodzenie badanego toru.
Taki pomiar nie potwierdza jednak bezpieczeństwa izolacji ani poprawnego działania elementu pod obciążeniem. Nie wolno naprawiać przewodu przez skręcenie żył i owinięcie taśmą. W przypadku uszkodzenia przewodu lub zwijacza stosuje się część o właściwym numerze i sposobie mocowania.
Włącznik można oceniać pod kątem zmiany stanu styków po naciśnięciu, lecz należy uwzględnić sposób sterowania zastosowany w danej wersji. Pomiar ciągłości włącznika nie wykryje każdej usterki modułu elektronicznego ani problemu pojawiającego się dopiero pod obciążeniem.
Pomiary elementów pod napięciem, kontrolę modułu i diagnostykę silnika sieciowego powinien wykonywać wykwalifikowany serwisant z użyciem odpowiednich przyrządów. Nie zwieraj zabezpieczeń i nie uruchamiaj odkurzacza z odsłoniętymi częściami przewodzącymi.
Filtry i worek – kiedy wymiana ma sens
Filtr znajdujący się między workiem a silnikiem chroni jednostkę napędową przed drobnym pyłem. Zabrudzenie zwiększa opory przepływu, może osłabiać ssanie i powodować nagrzewanie. Filtr wylotowy zatrzymuje część zanieczyszczeń przed wydostaniem się z obudowy. Wymiana jest uzasadniona, gdy element jest zatkany, odkształcony, uszkodzony, trwale zabrudzony albo ma nieodpowiednią przepuszczalność.
Worek powinien być właściwie osadzony, a jego kołnierz musi szczelnie przylegać do uchwytu. Nie zakładaj, że każdy worek o podobnym rozmiarze będzie odpowiedni. Istotne są prowadnice, kołnierz, sposób zamykania i współpraca ze wskaźnikiem zapełnienia. W tym modelu producent wskazuje system s-bag, ale konkretny wariant worka i filtrów warto potwierdzić dla pełnego PNC.
Dostęp do części i wymiana
Części użytkowe, takie jak worek, filtr, wąż, rura lub ssawka, są zwykle dostępne bez rozbierania korpusu. Przed ich wymianą odłącz urządzenie od sieci i nie używaj narzędzi do podważania zatrzasków, jeśli element powinien zostać zwolniony przez obrót lub przycisk.
Dostęp do zwijacza, włącznika, modułu albo silnika wymaga zdjęcia części obudowy. Dokładna kolejność zależy od wersji PNC i konstrukcji korpusu, dlatego przed demontażem:
- odłącz wtyczkę i zawiń przewód;
- wykonaj zdjęcia położenia przewodów i złączy;
- oznacz połączenia, jeżeli ich kształt nie uniemożliwia pomyłki;
- odkładaj śruby według miejsca montażu;
- nie ciągnij za przewody i nie podważaj obudowy w miejscu niewidocznego zatrzasku;
- przed zamknięciem sprawdź prowadzenie przewodu, uszczelki i działanie blokad.
Po montażu należy sprawdzić, czy pokrywa worka zamyka się prawidłowo, kabel zwija się bez klinowania, wąż blokuje się w gnieździe, a wszystkie elementy obudowy nie mają luzu. Jeżeli wymieniono część elektryczną, kontrolę bezpieczeństwa i próbę funkcjonalną wykonuje się dopiero po prawidłowym zamknięciu obudowy.

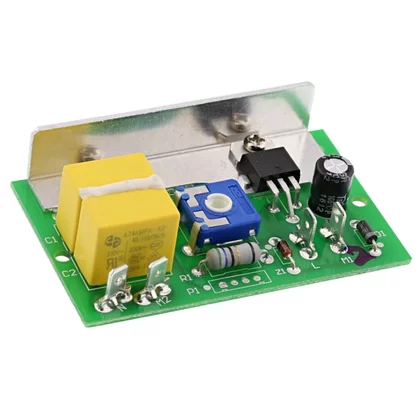

Dobór silnika, modułu i części elektrycznych
Silnik, regulator mocy, moduł, zwijacz i włącznik nie powinny być dobierane wyłącznie po mocy znamionowej albo wyglądzie. Porównaj:
- pełny PNC urządzenia;
- numer części i rewizję elementu;
- typ oraz położenie złączy;
- sposób mocowania w obudowie;
- wartości znamionowe podane na części i w dokumentacji;
- obecność regulatora, zabezpieczenia termicznego lub elementów przeciwzakłóceniowych.
Pomiar rezystancji uzwojeń może wykazać przerwę lub zwarcie, ale bez wartości referencyjnej dla konkretnego silnika nie pozwala wiarygodnie potwierdzić jego sprawności. Nie wykrywa też wszystkich problemów z komutatorem, łożyskami, izolacją ani zachowaniem pod obciążeniem. Wymiana silnika na próbę bez wykluczenia zapchania i filtrów może doprowadzić do niepotrzebnego zakupu.
Częste błędy przy naprawie
- kupowanie worka, filtra lub węża wyłącznie po podobnym zdjęciu;
- uznawanie każdego wyłączenia termicznego za uszkodzenie silnika;
- testowanie urządzenia z pełnym workiem albo zatkaną rurą;
- mycie filtra, który nie jest przeznaczony do mycia;
- naprawianie przewodu przez prowizoryczne łączenie żył;
- zamiana modułu bez sprawdzenia numeru i wersji PNC;
- rozbieranie korpusu bez odłączenia przewodu i udokumentowania połączeń;
- uruchamianie odkurzacza z otwartą obudową lub ominiętym zabezpieczeniem.
FAQ
Czy ESP754IW ma tylko jeden numer PNC?
Nie. Producent wskazuje kilka wersji PNC tego modelu, między innymi 90025841300, 90040100900 i 90040100901. Pełny numer z tabliczki znamionowej jest potrzebny do potwierdzenia zgodności części.
Gdzie znajduje się tabliczka znamionowa w Electrolux ESP754IW?
Tabliczka znamionowa znajduje się na spodzie odkurzacza. Odczytaj z niej model, numer Prod.No. / PNC oraz, w razie potrzeby, numer seryjny. Nie ograniczaj się do skrótu ESP754IW.
Czy słabe ssanie oznacza uszkodzony silnik?
Nie. Najpierw sprawdź worek, oba filtry, drożność węża, rury i ssawki oraz szczelność pokrywy i połączeń. Dopiero gdy te przyczyny zostaną wykluczone, warto diagnozować silnik lub elektronikę.
Czy można zastosować dowolny worek s-bag?
Nie należy kierować się wyłącznie nazwą s-bag. Worek musi mieć właściwy kołnierz i być przeznaczony do danej konstrukcji oraz wersji urządzenia. Przed zakupem porównaj oznaczenie worka z pełnym PNC odkurzacza.
Jak sprawdzić, czy winny jest zwijacz kabla?
Po odłączeniu wtyczki sprawdź ciągłość przewodu i zwijacza w różnych położeniach wysunięcia kabla. Przerywanie pomiaru może wskazywać na uszkodzenie przewodu lub styków zwijacza, ale taki test nie zastępuje kontroli izolacji i badania pod obciążeniem.
Czy wymianę silnika lub modułu można wykonać samodzielnie?
Mechaniczny demontaż może być możliwy, ale części te są połączone z instalacją sieciową. Przed zakupem trzeba potwierdzić PNC, numer elementu, złącza i mocowanie, a pomiary oraz kontrolę po naprawie powinna wykonać osoba z odpowiednimi kwalifikacjami i narzędziami.
