910013384 Żelazko ze stacją pary Renew 800 E8ST1-6DBM
Części do żelazka ze stacją pary Electrolux Renew 800 E8ST1-6DBM pomagają usunąć problemy z grzaniem, parą, pompą, sterowaniem i szczelnością. Przed zakupem sprawdź pełne oznaczenie PNC/Prod.No. 910013384 oraz model E8ST1-6DBM, ponieważ podobne stacje mogą mieć inne podzespoły, złącza lub wersje wykonania.
Jak rozpoznać usterkę w E8ST1-6DBM
Żelazko ze stacją pary składa się z dwóch współpracujących części: ręcznego żelazka oraz generatora pary z układem wody, grzałką, pompą, zaworami i elektroniką. Ten sam objaw może wynikać z różnych przyczyn, dlatego nie warto kupować modułu lub pompy wyłącznie na podstawie symptomów.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Brak pary, ale stopa żelazka się nagrzewa | Pusty lub źle osadzony zbiornik, niedrożny obieg wody, pompa, grzałka generatora, zawór lub osad | Poziom i osadzenie zbiornika, komunikaty urządzenia, drożność elementów dostępnych bez rozbierania, pracę pompy | Jeśli pompa nie pracuje, podejrzenie dotyczy zasilania pompy, sterowania albo samej pompy. Jeśli pompa pracuje, ale para nie powstaje, trzeba uwzględnić grzałkę, przegrzewanie i przepływ wody |
| Brak grzania stopy | Grzałka żelazka, termostat lub czujnik temperatury, przewody, elektronika sterująca | Reakcję kontrolek, stan przewodu między bazą i żelazkiem oraz pomiar odłączonego elementu zgodnie ze schematem modelu | Pomiar ciągłości może wykryć przerwę, ale nie potwierdza prawidłowej pracy pod temperaturą ani działania układu sterowania |
| Stacja nie włącza się | Przewód zasilający, wyłącznik, bezpiecznik termiczny, moduł elektroniki, uszkodzenie po zalaniu | Gniazdo, przewód, ślady przegrzania lub wilgoci i połączenia po odłączeniu urządzenia od sieci | Brak zasilania na wejściu należy rozdzielić od usterki elektroniki. Nie wolno zakładać, że winny jest moduł tylko dlatego, że wyświetlacz pozostaje ciemny |
| Woda wycieka ze stacji lub żelazka | Zbiornik, uszczelnienie, kołnierz generatora, przewód wodny, zawór albo pęknięta obudowa | Miejsce pojawienia się wilgoci po opróżnieniu i osuszeniu urządzenia, stan uszczelek i króćców | Woda wypływająca spod podstawy nie musi oznaczać uszkodzenia zbiornika; przeciek może powstawać wyżej i spływać po obudowie |
| Para pojawia się nieregularnie | Osad, zapowietrzenie, pompa, filtr lub zawór, niestabilne sterowanie | Sposób przygotowania urządzenia, zbiornik, procedurę odkamieniania właściwą dla instrukcji oraz zachowanie pompy | Jeśli po prawidłowym przygotowaniu przepływ nadal zanika, potrzebna jest kontrola obiegu wody i elementów wykonawczych |
| Samoczynne wyłączanie lub błędy | Przegrzewanie, czujnik, zabezpieczenie, moduł sterujący, problem z pompą lub przepływem | Warunki występowania objawu, kontrolki i kod wskazany przez instrukcję konkretnego wariantu | Kod błędu zawęża obszar diagnostyki, ale nie wskazuje automatycznie części do wymiany |
Co sprawdzić przed rozbieraniem urządzenia
Najpierw odłącz stację od zasilania i pozwól jej ostygnąć. Generator pary może pozostawać gorący i pod ciśnieniem także po zakończeniu pracy. Opróżnij zbiornik, osusz zewnętrzne powierzchnie i sprawdź, czy problem występuje przy prawidłowym poziomie wody oraz poprawnie osadzonym zbiorniku.
Warto również ustalić, czy usterka dotyczy całego urządzenia, czy tylko jednej funkcji:
- jeżeli stopa się nagrzewa, ale nie ma pary, diagnostykę zacznij od zbiornika, obiegu wody, pompy, grzałki generatora i zaworów;
- jeżeli nie działa ani grzanie, ani para, sprawdź najpierw zasilanie, przewód, sterowanie i moduł elektroniki;
- jeżeli para jest, ale pojawia się woda, szukaj nieszczelności, niewłaściwej temperatury, uszkodzonego zaworu lub problemu z uszczelnieniem;
- jeżeli urządzenie działa tylko po poruszaniu przewodem lub żelazkiem, dokładnie obejrzyj przewód zasilający oraz połączenie między bazą a żelazkiem.
Nie używaj urządzenia z widocznym uszkodzeniem przewodu, obudowy, zbiornika lub izolacji. Nie sprawdzaj szczelności układu parowego przez dotykanie elementów podczas pracy.
Pomiar pompy, grzałki i przewodów
Pomiary rezystancji wykonuj wyłącznie przy odłączonym urządzeniu, po ostygnięciu i po rozładowaniu elementów zgodnie z procedurą serwisową. Przed pomiarem odłącz badany podzespół od wiązki, ponieważ równoległe obwody elektroniki mogą zafałszować wynik.
Pompa
Pomiar pompy służy do wykrycia przerwy lub zwarcia w jej uzwojeniu, ale nie ocenia w pełni wydajności tłoczenia. Wynik należy porównać z dokumentacją serwisową właściwej wersji E8ST1-6DBM. Oprócz rezystancji sprawdź, czy wirnik lub część mechaniczna nie jest zablokowana, czy przewody wodne są drożne i czy nie ma śladów zalania przy złączu.
Brak ciągłości albo wyraźne zwarcie względem danych serwisowych przemawia za uszkodzeniem pompy. Prawidłowa rezystancja nie wyklucza zablokowania pompy, utraty wydajności ani braku zasilania z modułu.
Grzałka generatora i grzałka stopy
Grzałkę bada się po odłączeniu przewodów, mierząc ciągłość obwodu i sprawdzając, czy nie ma przebicia do metalowych części dostępnych pomiarowo. Wartość rezystancji zależy od mocy i konstrukcji konkretnego elementu, dlatego nie należy stosować jednej uniwersalnej wartości dla wszystkich stacji parowych.
Przerwa w obwodzie wskazuje na uszkodzenie elementu lub zabezpieczenia termicznego, ale nie rozstrzyga bez dodatkowej kontroli, który z nich jest przyczyną. Prawidłowy pomiar rezystancji nie potwierdza działania czujnika, przekaźnika, triaka ani algorytmu sterującego temperaturą.
Przewody i złącza
Obejrzyj złącza pompy, grzałki, modułu wyświetlacza, przewodu zasilającego i wiązki prowadzonej między bazą a żelazkiem. Szukaj nadpaleń, luzu pinów, wilgoci, nalotu oraz uszkodzeń izolacji. Ciągłość przewodu sprawdzaj od końca do końca po jego odłączeniu; pomiar wykonany przez płytkę sterującą może dać mylący wynik.
Diagnostyka pod napięciem, pomiary w obwodach sieciowych i kontrola elementów sterujących podczas pracy są przeznaczone dla wykwalifikowanego serwisanta. Wymagają odpowiednich przyrządów, ochrony przeciwporażeniowej i procedury dla tego modelu.
Jakie części występują w tym modelu
Wariant E8ST1-6DBM może korzystać z kilku grup podzespołów, które odpowiadają za różne objawy:
- grzałka generatora pary odpowiada za podgrzewanie wody w bazie;
- pompa wody dostarcza wodę do układu wytwarzania pary;
- moduł elektroniki steruje zasilaniem, grzaniem, pompą i zabezpieczeniami;
- moduł obsługi i wyświetlacza przekazuje polecenia użytkownika i sygnalizuje stan pracy;
- zawór bezpieczeństwa jest elementem układu zabezpieczającego generator;
- zbiornik wody, kołnierz i przewody wpływają na szczelność oraz prawidłowy przepływ;

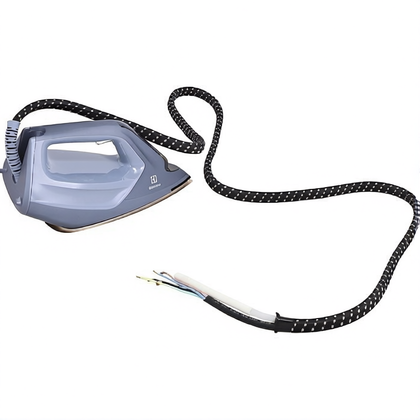

- przewód zasilający i kompletne żelazko dotyczą odpowiednio doprowadzenia energii oraz części ręcznej urządzenia.
Nazwy handlowe części mogą obejmować wersję kolorystyczną, wykonanie cyfrowe lub konkretną rewizję podzespołu. Nie wymieniaj modułu, pompy ani grzałki na podstawie samego zdjęcia lub liczby pinów.
Dostęp do części i wymiana
Dokładna kolejność demontażu zależy od konstrukcji tej wersji stacji. Zwykle dostęp do pompy, grzałki, zaworu i modułów uzyskuje się od strony podstawy po zdjęciu zbiornika, podstawki żelazka oraz elementów obudowy. Nie należy przenosić kolejności śrub i zatrzasków z innego modelu Renew 800 bez porównania dokumentacji.
Przed rozłączeniem wykonaj zdjęcia ułożenia przewodów i oznacz złącza. Następnie:
- odłącz urządzenie od sieci, opróżnij zbiornik i poczekaj na całkowite ostygnięcie;
- zabezpiecz obudowę przed resztkami wody i osadem;
- uzyskaj dostęp tylko do elementu potrzebnego do diagnostyki;
- odłącz złącza za obudowę wtyku, nie ciągnąc za przewody;
- sprawdź uszczelnienia, króćce, prowadzenie wiązki i ślady przegrzania;
- zamontuj część w tej samej pozycji, bez załamywania przewodów i rur;
- przed zamknięciem obudowy sprawdź, czy żadne przewody nie zostały przyciśnięte.
Po wymianie wykonaj kontrolę na zimno: sprawdź poprawność złączy, swobodę ruchu przewodów, obecność uszczelek i brak pozostałości wody w części elektrycznej. Próba funkcjonalna wymaga zachowania odległości od gorącej pary i obserwacji ewentualnych wycieków. Jeżeli wymieniany był element sieciowy, grzałka, zabezpieczenie lub moduł, naprawę powinien zweryfikować wykwalifikowany serwisant.
Dobór części po oznaczeniu Electrolux
Dla Electrolux nie wystarcza sama nazwa handlowa Renew 800 ani skrócony model E8ST1-6DBM. Przy doborze podaj pełny PNC/Prod.No. 910013384 z tabliczki znamionowej i pełny model urządzenia. Oznaczenie powinno odpowiadać wariantowi znajdującemu się w kategorii, ponieważ podobne stacje mogą różnić się elektroniką, kolorem, mocowaniem, przewodami lub oprogramowaniem.
Przed zakupem porównaj:
- pełny PNC/Prod.No. i model;
- numer części producenta, jeśli jest odczytywalny z wymontowanego elementu;
- rodzaj mocowania, kształt, uszczelnienia i prowadzenie przewodów;
- parametry elektryczne podane dla konkretnej części;
- wersję wykonania, na przykład digital variant, kolor lub rewizję modułu.
Identyczne złącze nie gwarantuje zgodności. Moduł może wymagać określonej wersji oprogramowania, konfiguracji lub współpracy z innym elementem, ale nie należy zakładać programowania bez potwierdzenia dla danego podzespołu. Jeśli nie masz pewności, prześlij pełne dane z tabliczki znamionowej oraz zdjęcie uszkodzonej części i jej oznaczeń.
FAQ
Czy brak pary oznacza uszkodzoną pompę?
Nie. Podobny objaw może powodować nieprawidłowo osadzony zbiornik, niedrożność, osad, zawór, grzałka generatora albo brak sterowania pompą. Najpierw ustal, czy pompa pracuje i czy woda dociera do układu.
Czy można dobrać część tylko po modelu E8ST1-6DBM?
Nie zawsze. Do bezpiecznego doboru podaj pełny PNC/Prod.No. 910013384 oraz model. W obrębie jednej serii mogą występować różne wersje podzespołów.
Czy pomiar rezystancji potwierdza sprawność grzałki?
Nie w pełni. Pomiar wykrywa przede wszystkim przerwę, zwarcie lub nieprawidłowość względem dokumentacji. Nie potwierdza działania zabezpieczenia, czujnika temperatury, sterowania ani zachowania grzałki podczas nagrzewania.
Skąd bierze się woda zamiast pary?
Przyczyną może być zbyt niska temperatura, niesprawna grzałka, problem z zaworem, nieszczelność, osad albo niewłaściwy przepływ wody. Sam fakt pojawienia się wody nie wskazuje jednoznacznie konkretnej części.
Czy moduł elektroniki można wymienić bez dodatkowych czynności?
Nie należy tego zakładać. Poza fizycznym dopasowaniem może liczyć się rewizja modułu, konfiguracja i zgodność z pozostałymi elementami. Przed zakupem porównaj numer części oraz wymagania dla PNC 910013384.
Kiedy przerwać samodzielną naprawę?
Przerwij pracę przy uszkodzonej izolacji, śladach nadpalenia, wycieku do części elektrycznej, uszkodzeniu zbiornika lub konieczności wykonywania pomiarów pod napięciem. Obwody sieciowe, gorąca para i elementy zabezpieczające wymagają odpowiednich kwalifikacji oraz narzędzi.
