947608769 Kuchenka mikrofalowa 300 LMS2203EMK
Części do mikrofalówki Electrolux LMS2203EMK dobiera się po pełnym oznaczeniu PNC, ponieważ ten sam model występuje w kilku wariantach. Przy braku grzania, problemach z drzwiami, talerzem lub panelem najpierw rozróżnij usterkę mechaniczną od awarii układu wysokiego napięcia, a dopiero potem wybierz część.
Jak rozpoznać, czego dotyczy usterka
W modelu LMS2203EMK podobny objaw może wynikać z zupełnie różnych elementów. Mikrofalówka, która świeci, uruchamia wentylator i obraca talerz, ale nie podgrzewa potrawy, nie ma automatycznie uszkodzonego magnetronu. Przyczyną może być również bezpiecznik obwodu wysokiego napięcia, dioda, kondensator, transformator, przewód lub połączenie przy magnetronie. Jeżeli urządzenie nie reaguje w ogóle, w pierwszej kolejności bierze się pod uwagę zasilanie, bezpiecznik, blokadę drzwi, wyłączniki drzwiowe albo moduł sterujący.
Objaw a możliwe przyczyny
| Objaw | Możliwe przyczyny | Co można sprawdzić bez pochopnej wymiany części |
| Wyświetlacz działa, talerz się obraca, ale potrawa pozostaje zimna | Obwód wysokiego napięcia, magnetron, bezpiecznik WN, dioda, kondensator, transformator, przewody | Czy nie ma śladów nadpalenia, luźnych konektorów, zapachu spalenizny lub uszkodzonej osłony falowodu; dalsze pomiary wymagają kwalifikacji |
| Kuchenka nie startuje po zamknięciu drzwi | Zamek drzwi, zaczep, wyłącznik blokady, przewody lub moduł | Czy drzwi dochodzą do właściwej pozycji, nie mają nadmiernego luzu i czy zaczep nie jest pęknięty |
| Przy otwieraniu drzwi przepala się bezpiecznik | Nieprawidłowa kolejność pracy wyłączników blokady, uszkodzony wyłącznik monitorujący, źle ustawiony mechanizm drzwi | Stan zaczepu, uchwytu wyłączników i elementów mechanizmu; nie wolno zastępować bezpiecznika drutem ani większym bezpiecznikiem |
| Talerz nie obraca się, ale grzanie działa | Silnik talerza, sprzęgło, prowadnica rolkowa, zabrudzenie lub źle ułożona tacka | Czy tacka jest prawidłowo osadzona, sprzęgło nie jest pęknięte, a prowadnica nie ma zablokowanych rolek |
| Słychać trzaski lub widać łuk elektryczny w komorze | Zabrudzona komora, metalowy przedmiot, uszkodzona osłona falowodu, antena magnetronu lub element wysokiego napięcia | Natychmiast przerwij pracę, usuń jedynie oczywiste zabrudzenia po odłączeniu urządzenia i obejrzyj osłonę; nadpalonej osłony nie należy dalej używać |
| Nie działają przyciski, pokrętła albo wyświetlacz | Panel obsługi, enkoder, taśma połączeniowa, moduł sterujący lub zasilanie modułu | Czy problem dotyczy pojedynczego przycisku, całego panelu czy również oświetlenia i wentylatora |
Mikrofalówka działa, ale nie grzeje
Jeżeli talerz się obraca, lampa świeci, a program odlicza czas, oznacza to tylko, że część obwodów sterujących działa. Nie potwierdza to sprawności generatora mikrofal. Diagnostykę należy prowadzić od prostszych przyczyn do bardziej złożonych:
- Oględziny po odłączeniu urządzenia – sprawdź przewody, konektory, bezpiecznik, ślady łuku, stopioną izolację, osmolone elementy i zapach spalenizny. Luźny konektor przy magnetronie może dawać taki sam objaw jak uszkodzona część.
- Bezpiecznik – pomiar ciągłości pokazuje, czy wkładka jest przerwana, ale nie wyjaśnia, dlaczego zadziałała. Po wymianie trzeba znaleźć przyczynę przeciążenia, a nie zakładać kolejnego bezpiecznika o przypadkowych parametrach.
- Wyłączniki drzwiowe – sprawdza się je po odłączeniu przewodów, zgodnie z oznaczeniami COM, NO i NC. Dla konkretnego wyłącznika stan styków powinien zmieniać się po zamknięciu drzwi zgodnie ze schematem urządzenia. Sam pomiar w jednym położeniu nie potwierdza prawidłowej pracy mechanizmu pod obciążeniem.
- Układ wysokiego napięcia – obejmuje między innymi kondensator, diodę, transformator, bezpiecznik WN i magnetron. Dojście do tych elementów oznacza zdjęcie obudowy i kontakt z obwodem, w którym kondensator może przechowywać niebezpieczną energię po odłączeniu wtyczki.
Prawidłowa rezystancja żarnika magnetronu albo brak zwarcia do obudowy nie jest pełnym potwierdzeniem jego sprawności. Element może mieć poprawny wynik podstawowego pomiaru omomierzem, a mimo to nie wytwarzać mikrofal w warunkach pracy. Tak samo pomiar pojemności kondensatora nie wyklucza wszystkich uszkodzeń, na przykład przebicia pod napięciem roboczym.
Diagnostyka obwodu wysokiego napięcia, pomiary po zdjęciu obudowy oraz wszelkie testy pod napięciem są przeznaczone dla wykwalifikowanego serwisanta. Potrzebne są odpowiednie przyrządy, procedura rozładowania kondensatora i dokumentacja właściwego wariantu urządzenia. Nie uruchamiaj mikrofalówki z odłączonym magnetronem, zdjętą osłoną ani z pominiętymi zabezpieczeniami.
Drzwi, blokada i wyłączniki
Drzwi mikrofalówki nie są wyłącznie elementem obudowy. Zaczep drzwi współpracuje z mechanizmem kilku wyłączników, które informują sterowanie o zamknięciu komory i uniemożliwiają pracę generatora przy otwartych drzwiach.
Jeżeli urządzenie nie startuje, sprawdź najpierw:
- czy drzwi nie są opuszczone, przekoszone lub nadmiernie luźne;
- czy zaczep nie jest pęknięty albo wytarty;
- czy obudowa przy zamku nie jest odkształcona;
- czy po zamknięciu słychać prawidłowe zadziałanie mechanizmu;
- czy problem występuje zawsze, czy tylko przy dociśnięciu drzwi w określonym miejscu.
Uszkodzony wyłącznik należy wymieniać na wariant o zgodnych stykach, mocowaniu i parametrach. Nie wolno trwale mostkować wyłączników, omijać blokady ani regulować mechanizmu metodą prób przy włączonym urządzeniu. Po ingerencji w drzwi lub ich zabezpieczenia konieczna jest kontrola działania wszystkich blokad oraz końcowa kontrola bezpieczeństwa zgodna z procedurą serwisową dla danego modelu.
Talerz, sprzęgło i części mechaniczne
Brak obrotu talerza nie musi oznaczać uszkodzenia silnika. Wyjmij tackę i prowadnicę, sprawdź, czy nie są zabrudzone lub źle ułożone, a następnie obejrzyj plastikowe sprzęgło napędowe. Pęknięte sprzęgło może ślizgać się na osi silnika, natomiast zablokowana prowadnica zwiększa obciążenie napędu.
Jeżeli silnik otrzymuje zasilanie i nie obraca się, można rozważyć jego wymianę. Jeżeli nie otrzymuje zasilania, przyczyny trzeba szukać w przewodach, złączach, przełączniku funkcji lub module. Nie dobieraj silnika tylko po średnicy osi – istotne są również sposób mocowania, wysokość osi, kierunek i parametry elektryczne.
Osłona falowodu, oświetlenie i obudowa
Osłona falowodu chroni kanał doprowadzający energię mikrofalową przed zabrudzeniem. Tłuszcz, wilgoć, przypalenia lub przepalenie materiału mogą powodować iskrzenie i nierówną pracę. Jeżeli osłona jest zwęglona, pęknięta lub odkształcona, nie należy zastępować jej przypadkowym tworzywem ani folią. Nowy element musi mieć właściwy kształt, materiał i sposób mocowania.

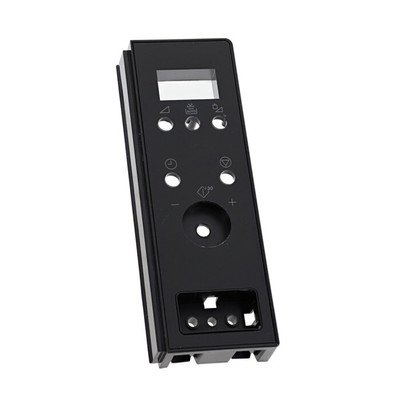

Tacka szklana, prowadnica rolkowa, lampka, pokrętło, panel oraz elementy obudowy są prostsze w wymianie, ale również wymagają dopasowania do konkretnej wersji. Przy tackach sprawdź średnicę, kształt zabieraka i położenie trzech punktów podparcia. Przy panelu i pokrętłach liczy się nie tylko wygląd, lecz także rodzaj osi, liczba pozycji i współpraca z konkretnym modułem.
Dostęp do części i wymiana
W przypadku mikrofalówki do zabudowy dostęp do części zwykle wymaga najpierw bezpiecznego wysunięcia urządzenia z szafki. Kolejność demontażu zależy od konstrukcji zabudowy i konkretnego PNC. Po odłączeniu zasilania należy oznaczyć położenie przewodów przed ich rozpięciem, nie ciągnąć za wiązkę i nie zamieniać konektorów o podobnym kształcie.
Przy wymianie elementu:
- odłącz urządzenie od zasilania i przygotuj stabilne miejsce pracy;
- zdejmuj obudowę wyłącznie zgodnie z procedurą dla danego urządzenia;
- nie dotykaj obwodu wysokiego napięcia bez potwierdzonego rozładowania i odpowiednich kwalifikacji;
- porównaj mocowanie, oznaczenie, izolację i położenie przewodów z częścią wymontowaną;
- wymień uszkodzone konektory lub przewody, jeżeli noszą ślady przegrzania;
- przed uruchomieniem zamontuj wszystkie osłony i zabezpieczenia;
- po naprawie sprawdź działanie drzwi, talerza, oświetlenia, wentylatora i funkcji grzania.
Sama wymiana magnetronu, kondensatora lub diody bez ustalenia przyczyny może doprowadzić do ponownego uszkodzenia nowej części. Po wymianie elementu generatora należy ocenić również stan konektorów, bezpiecznika WN, osłony falowodu i pozostałych elementów obwodu.
Jak dobrać część do LMS2203EMK
Nazwa handlowa LMS2203EMK nie wystarcza do jednoznacznego zamówienia części. Producent rozróżnia ten model między innymi numerami PNC 94760876900, 94760876901 oraz 94760892400. Właściwy wariant odczytaj z tabliczki znamionowej urządzenia, zwracając uwagę na pełny zapis Prod.No. / PNC, a nie tylko na skróconą nazwę modelu.
Przy porównywaniu części sprawdź:
- pełny PNC i oznaczenie modelu;
- numer części producenta lub numer zdemontowanego elementu;
- napięcie, pojemność, prąd, moc albo temperaturę znamionową, jeśli dotyczą danej części;
- kształt i wymiary mocowania;
- typ oraz układ konektorów;
- stronę montażu i wersję panelu;
- informację, czy moduł wymaga konfiguracji lub dodatkowej procedury po wymianie.
Identyczne złącze, podobne zdjęcie albo zgodność z samym napisem „LMS2203EMK” nie gwarantują kompatybilności. Przy częściach wysokiego napięcia nie stosuj zamiennika o innej pojemności, napięciu lub konstrukcji bez potwierdzenia w dokumentacji właściwego wariantu.
Najbezpieczniejszy następny krok to odczytanie pełnego PNC z tabliczki znamionowej i porównanie go z numerem części. Jeżeli oznaczenie jest nieczytelne, przygotuj zdjęcie tabliczki oraz uszkodzonego elementu, obejmujące wszystkie numery i złącza.
FAQ
Czy jeśli mikrofalówka działa, ale nie grzeje, trzeba wymienić magnetron?
Nie. Ten objaw może powodować również bezpiecznik WN, dioda, kondensator, transformator, przewód, konektor albo wyłącznik drzwiowy. Podstawowy pomiar magnetronu nie zawsze potwierdza jego sprawność, dlatego element należy oceniać w kontekście całego obwodu.
Czy można sprawdzić kondensator mikrofalówki zwykłym multimetrem?
Pomiar omomierzem lub pojemności może ujawnić zwarcie, przerwę albo wyraźną niezgodność, ale nie wyklucza wszystkich uszkodzeń. Kondensator wysokiego napięcia może pozostać naładowany po odłączeniu urządzenia. Dostęp i pomiar wymagają kwalifikacji oraz właściwej procedury rozładowania.
Dlaczego ten sam model LMS2203EMK ma różne numery PNC?
Electrolux stosuje kilka wariantów technicznych tego modelu. Różnice mogą dotyczyć wyposażenia, modułów, mocowania lub części wewnętrznych, dlatego pełny PNC jest ważniejszy niż sama nazwa handlowa.
Czy brak obrotu talerza oznacza awarię silnika?
Nie zawsze. Przyczyną może być źle ułożona tacka, zabrudzona lub uszkodzona prowadnica, pęknięte sprzęgło, przewód albo moduł sterujący. Najpierw sprawdź elementy mechaniczne dostępne bez zdejmowania obudowy.
Czy mogę uruchomić mikrofalówkę bez osłony albo z pominiętym wyłącznikiem drzwi?
Nie. Osłony i blokady są elementami bezpieczeństwa. Nie wolno ich mostkować ani uruchamiać urządzenia z rozłączonymi zabezpieczeniami. Testy po ingerencji w drzwi, magnetron lub obwód wysokiego napięcia powinien wykonać wykwalifikowany serwisant.
Jakie dane wysłać do doboru części?
Podaj pełny model LMS2203EMK, kompletny PNC / Prod.No. z tabliczki znamionowej oraz numer uszkodzonej części, jeśli jest widoczny. Pomocne są również zdjęcia tabliczki, mocowania i wszystkich złączy.
