947608770 Kuchenka mikrofalowa 600 LMSD253TM
Części do Electrolux LMSD253TM dobieraj po pełnym oznaczeniu z tabliczki znamionowej, nie tylko po nazwie modelu. Przy braku grzania, problemach z drzwiami lub uszkodzeniu elementów obudowy najpierw rozróżnij usterkę blokady, układu wysokiego napięcia i sterowania, aby nie kupować części na próbę.
Jak rozpoznać, której części może dotyczyć usterka
Model LMSD253TM jest mikrofalówką do zabudowy z funkcją grilla. W zależności od objawu problem może dotyczyć drzwi i ich blokady, panelu sterowania, napędu talerza, oświetlenia, układu grilla albo obwodu mikrofalowego. Sam fakt, że urządzenie się włącza, nie potwierdza sprawności magnetronu ani pozostałych elementów wysokiego napięcia.
Przed rozpoczęciem diagnostyki zanotuj dokładny objaw: czy wyświetlacz działa, czy słychać wentylator, czy obraca się talerz, czy działa grill, czy urządzenie przerywa pracę oraz czy pojawia się zapach spalenizny lub trzaski. Ta informacja pomaga ustalić kolejność kontroli.
Mikrofalówka działa, ale nie podgrzewa
Jeżeli świeci się oświetlenie, działa panel i obraca się talerz, a potrawa pozostaje zimna, nie oznacza to automatycznie uszkodzenia magnetronu. Możliwe są między innymi:
- niesprawny mikrowyłącznik lub mechanizm blokady drzwi;
- przerwa w bezpieczniku obwodu wysokiego napięcia;
- uszkodzona dioda wysokiego napięcia albo kondensator;
- uszkodzony transformator wysokiego napięcia;
- luźny, przegrzany lub nadpalony konektor przy magnetronie;
- magnetron z uszkodzonym układem emisyjnym, nawet jeżeli podstawowy pomiar omomierzem nie wykazuje zwarcia;
- przekaźnik, moduł sterowania lub przewody doprowadzające zasilanie do układu grzania.
Najpierw sprawdź, czy problem występuje w trybie mikrofali, a nie tylko w trybie grilla. W modelu LMSD253TM grill i podgrzewanie mikrofalowe korzystają z innych elementów wykonawczych. Jeżeli grill działa, a tryb mikrofalowy nie, podejrzenie kieruje się przede wszystkim na blokadę drzwi, obwód wysokiego napięcia i magnetron, a nie na samą grzałkę grilla.
Co można rozróżnić bez otwierania obudowy
- Urządzenie nie startuje po zamknięciu drzwi – sprawdź, czy drzwi dochodzą do końca, czy zaczep nie jest pęknięty i czy przycisk otwierania nie pozostaje w niewłaściwym położeniu. Przy takim objawie podejrzane są mechaniczne elementy drzwi, uchwyt oraz mikrowyłączniki blokady.
- Urządzenie startuje, ale nie grzeje – bardziej prawdopodobny jest problem w torze zasilania magnetronu lub w samym magnetronie, jednak bez pomiarów nie można wykluczyć modułu i przekaźników.
- Urządzenie wybija zabezpieczenie przy starcie albo otwieraniu drzwi – nie wymieniaj od razu bezpiecznika na mocniejszy. Przyczyną może być zwarcie w układzie wysokiego napięcia, uszkodzenie mikrowyłącznika lub nieprawidłowa kolejność działania blokady.
- Słychać trzaski, widać łuk lub czuć spaleniznę – przerwij używanie. Obejrzenia wymagają osłona falowodu, wnętrze komory, okolice anteny magnetronu, przewody i konektory. Zwęglone elementy mogą powodować kolejne uszkodzenia.
Pomiary i ich ograniczenia
Opisane poniżej pomiary po zdjęciu obudowy są czynnościami serwisowymi. Mikrofalówka zawiera obwód wysokiego napięcia, w którym po odłączeniu zasilania może pozostać niebezpieczny ładunek. Prace wymagają kwalifikacji, odpowiednich przyrządów, procedury rozładowania kondensatora właściwej dla danego urządzenia oraz kontroli zabezpieczeń po naprawie. Nie uruchamiaj urządzenia ze zdjętą obudową ani z odłączonymi elementami blokady.
Bezpiecznik
Po odłączeniu urządzenia od zasilania i przygotowaniu go zgodnie z procedurą serwisową można sprawdzić ciągłość bezpiecznika. Pomiar wykonuje się po odłączeniu co najmniej jednego przewodu od badanego elementu, aby nie mierzyć równolegle innych obwodów.
- ciągłość oznacza tylko, że bezpiecznik nie jest przerwany;
- brak ciągłości oznacza uszkodzenie bezpiecznika, ale nie wskazuje przyczyny jego przepalenia;
- ponowne przepalenie po wymianie wymaga znalezienia zwarcia lub przeciążenia, a nie montażu większego bezpiecznika.
W mikrofalówkach mogą występować bezpieczniki sieciowe oraz wysokiego napięcia. Muszą mieć właściwy typ, napięcie, prąd znamionowy i sposób montażu. Nie zastępuj ich drutem ani elementem o przypadkowych parametrach.

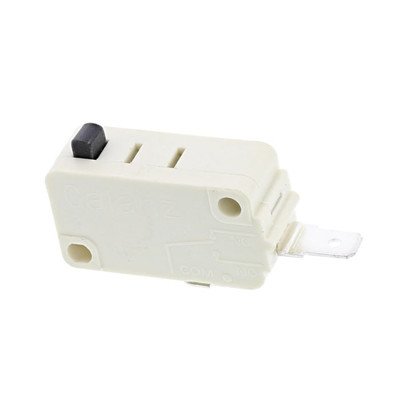

Mikrowyłączniki drzwi
Mikrowyłączniki należy badać przy odłączonym zasilaniu, po odpięciu przewodów i z uwzględnieniem schematu konkretnego egzemplarza. Sprawdza się zmianę stanu styków podczas ruchu dźwigni, a nie tylko pojedynczą wartość zmierzoną w jednej pozycji.
Wynik trzeba porównać z funkcją danego styku: jeden przełącznik może potwierdzać zamknięcie drzwi, inny sterować obwodem pracy, a kolejny pełnić funkcję monitorującą. Sam pomiar ciągłości nie potwierdza prawidłowej kolejności zadziałania ani poprawnego ustawienia mechanizmu. Jeżeli przełącznik jest sprawny elektrycznie, ale dźwignia nie jest prawidłowo naciskana przez zaczep drzwi, wymiana mikrowyłącznika nie rozwiąże problemu.
Magnetron
Podstawowy pomiar omomierzem może wykazać ciągłość między zaciskami żarzenia oraz brak zwarcia zacisku do metalowej obudowy. Taki test jest tylko kontrolą wstępną. Nie potwierdza emisji elektronów, pracy pod napięciem ani sprawności układu anteny i filtra magnetronu.
Przed oceną magnetronu obejrzyj konektory, przewody oraz końcówkę anteny przez dostępne miejsce. Nadpalenie, luźny konektor, ślady łuku lub uszkodzona osłona falowodu mogą powodować brak grzania i jednocześnie uszkodzić nowo zamontowaną część. Nie wykonuj prób z odłączonym magnetronem, przewodami pozostawionymi luzem ani z otwartą obudową.
Dioda i kondensator wysokiego napięcia
Dioda wysokiego napięcia może nie być wiarygodnie oceniona zwykłym testem diody w multimetrze, ponieważ jej charakterystyka wymaga wyższego napięcia testowego niż w typowych diodach. Kondensator można badać pod kątem zwarcia, przerwy i pojemności, lecz przed pomiarem musi zostać bezpiecznie odłączony i rozładowany odpowiednią metodą.
Prawidłowa pojemność nie wyklucza wszystkich uszkodzeń kondensatora, tak samo jak wynik podstawowego testu diody nie potwierdza jej zachowania w rzeczywistym obwodzie. Wartości pojemności, napięcia oraz sposób podłączenia zawsze porównuj z oznaczeniem oryginalnej części i dokumentacją właściwego wariantu urządzenia.
Transformator i zasilanie obwodu mikrofalowego
Jeżeli diagnostyka wskazuje na transformator, kontroluje się między innymi ciągłość uzwojeń, stan izolacji, konektory oraz to, czy układ sterowania podaje zasilanie na stronę pierwotną w odpowiednim momencie. Pomiar rezystancji uzwojeń nie potwierdza jednak poprawnej pracy pod obciążeniem ani bezpieczeństwa izolacji wysokiego napięcia.
Nie mierz napięcia wysokiego napięcia zwykłym multimetrem. Jeżeli potrzebna jest kontrola pracy pod napięciem, powinna zostać wykonana przez wykwalifikowanego serwisanta według procedury dla tego modelu i z przyrządem przeznaczonym do takiego zakresu.
Dostęp do części i wymiana
LMSD253TM jest urządzeniem do zabudowy, dlatego dostęp do części może wymagać wysunięcia kuchenki z mebla. Przed demontażem trzeba odłączyć zasilanie zgodnie z zasadami dla instalacji, zabezpieczyć urządzenie przed upadkiem i zachować elementy mocujące w kolejności demontażu.
Części użytkowe, takie jak talerz, podstawa talerza czy stojak grillowy, można wyjąć bez zdejmowania obudowy. Inaczej wygląda dostęp do mikrowyłączników, bezpieczników, magnetronu, transformatora, kondensatora i modułu sterowania. Zdjęcie osłon ochronnych otwiera dostęp do obwodów wysokiego napięcia i nie powinno być traktowane jako zwykła czynność użytkownika.
Przy wymianie elementu serwisowego:
- odłącz urządzenie i wykonaj procedurę zabezpieczenia właściwą dla mikrofalówki;
- przed odłączeniem przewodów oznacz ich położenie albo wykonaj zdjęcie dokumentacyjne;
- nie ciągnij za przewody, lecz odłączaj konektory za ich korpus;
- sprawdź, czy nie ma śladów przegrzania na złączach, uchwytach i izolacji;
- zamontuj część w tej samej pozycji, z prawidłowym uziemieniem i mocowaniem;
- nie mostkuj blokady drzwi i nie uruchamiaj urządzenia z usuniętymi osłonami;
- po naprawie sprawdź działanie drzwi, blokady, grzania, wentylacji i wszystkich elementów obudowy.
Po ingerencji w drzwi, zawiasy, zaczepy, uszczelnienie lub obudowę potrzebna jest kontrola prawidłowego zamykania i, w ramach profesjonalnego serwisu, pomiar ewentualnego promieniowania mikrofalowego. Uszkodzone drzwi, uszczelki lub powierzchnie przylegania wykluczają dalsze użytkowanie do czasu naprawy.
Jak dobrać część do LMSD253TM
Dla urządzeń Electrolux sama nazwa handlowa LMSD253TM nie musi identyfikować wszystkich różnic wykonania. Do doboru przygotuj pełne dane z tabliczki znamionowej:
- model: LMSD253TM;
- pełny PNC / Prod.No., łącznie z końcówką wariantu;
- numer seryjny, jeżeli jest potrzebny do rozróżnienia wersji;
- oznaczenie uszkodzonej części, jeżeli jest czytelne;
- zdjęcie tabliczki i zdjęcie montowanego elementu, gdy część jest mechaniczna lub ma kilka wersji.
Nie wystarczy zgodność koloru, wymiaru zewnętrznego albo liczby pinów. Istotne mogą być parametry elektryczne, sposób mocowania, położenie styków, strona montażu, wersja drzwi, typ konektora oraz współpraca z konkretnym modułem sterowania. W przypadku części wysokiego napięcia szczególnie ważne są napięcie, pojemność, prąd, izolacja i konstrukcja elementu.
Przed zakupem odczytaj pełny PNC z tabliczki i porównaj go z zakresem zgodności podanym dla części. Jeżeli oznaczenie jest niepełne, nie deklaruj zgodności na podstawie samego modelu. W razie wątpliwości prześlij kompletne dane urządzenia oraz zdjęcia starej części do weryfikacji.
Konserwacja ograniczająca ryzyko usterek
Regularnie usuwaj tłuszcz i resztki jedzenia z komory, drzwi, uszczelek i powierzchni przylegania. Osłona falowodu powinna pozostać na miejscu i być utrzymywana w czystości; nie używaj ostrych narzędzi ani agresywnych środków, które mogą uszkodzić jej powierzchnię.
Nie uruchamiaj kuchenki bez talerza i jego podstawy ani bez obciążenia. Nie używaj metalowych naczyń w trybie mikrofalowym. Jeżeli pojawią się trzaski, łuk elektryczny, dym lub zapach spalenizny, przerwij program, odłącz urządzenie, gdy jest to bezpieczne, i usuń przyczynę przed kolejnym użyciem.
FAQ
Czy obracający się talerz oznacza, że magnetron jest sprawny?
Nie. Obrót talerza potwierdza działanie jego napędu, ale nie potwierdza sprawności układu wysokiego napięcia ani magnetronu. Przy braku grzania trzeba uwzględnić także bezpiecznik, blokadę drzwi, diodę, kondensator, transformator, przewody i moduł sterowania.
Czy można dobrać część do LMSD253TM tylko po nazwie modelu?
Nie zawsze. Do Electrolux potrzebny jest pełny PNC / Prod.No. z tabliczki znamionowej, ponieważ ten sam model może występować w kilku wariantach technicznych. Skrócona nazwa modelu może prowadzić do wyboru niewłaściwej części.
Czy pomiar magnetronu multimetrem potwierdza jego sprawność?
Nie. Omomierz pozwala wykonać jedynie podstawową kontrolę ciągłości żarzenia i ewentualnego zwarcia do obudowy. Nie ocenia emisji, pracy pod napięciem ani wszystkich możliwych uszkodzeń magnetronu.
Dlaczego po wymianie bezpiecznika mikrofalówka ponownie go przepala?
Bezpiecznik może być skutkiem zwarcia lub przeciążenia, a nie pierwotną przyczyną awarii. Należy sprawdzić obwód, w którym pracuje, w tym blokadę drzwi, układ wysokiego napięcia, przewody i elementy sterujące. Nie wolno montować bezpiecznika o większym prądzie ani zastępować go przewodem.
Czy można samodzielnie wymienić magnetron lub transformator?
To prace przy obwodzie wysokiego napięcia i osłonach chroniących przed energią mikrofalową. Wymagają kwalifikacji, właściwych narzędzi, rozładowania kondensatora, kontroli połączeń oraz sprawdzenia urządzenia po naprawie. Nie są przeznaczone dla osoby bez przygotowania.
Co przygotować przed doborem części do tej kuchenki?
Przygotuj pełny PNC / Prod.No., model LMSD253TM, numer seryjny, oznaczenie starej części oraz zdjęcia tabliczki i elementu. Opisz także objaw i wynik wykonanych, bezpiecznych kontroli. Pozwala to odróżnić część właściwą dla danego wariantu od elementu jedynie podobnego wizualnie.
