Moduły, programatory i panele sterowania Gorenje
Moduł, programator lub panel sterowania Gorenje może powodować brak reakcji przycisków, zanik wyświetlacza, samoczynne resetowanie albo brak startu programu. Przed zakupem sprawdź zasilanie, blokadę drzwi, połączenia i oznaczenia urządzenia. Do właściwego doboru potrzebne są pełny model oraz Art. No. lub kod PS.
Jak rozpoznać usterkę modułu lub panelu sterowania Gorenje
Moduł sterujący, programator i panel obsługi nie są tym samym elementem. Panel obejmuje część użytkową z przyciskami, sensorami, pokrętłem, enkoderem lub wyświetlaczem. Moduł sterujący zawiera elektronikę, która interpretuje sygnały z panelu i steruje przekaźnikami, silnikami, wentylatorem, oświetleniem oraz obwodem grzania. W niektórych mikrofalówkach funkcje te są połączone na jednej płytce, a w innych występują jako osobne zespoły połączone przewodami lub taśmą.
Sam objaw nie wskazuje jeszcze konkretnej części. Przykładowo brak startu może wynikać z panelu, zasilacza elektroniki, blokady drzwi, bezpiecznika, uszkodzonego przekaźnika albo awarii obwodu wysokiego napięcia. Dlatego kolejność sprawdzania powinna zależeć od tego, czy wyświetlacz działa i czy urządzenie reaguje na sterowanie.
Objaw, przyczyna i następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Wyświetlacz jest całkowicie ciemny i nie działają przyciski | Brak zasilania, bezpiecznik, filtr sieciowy, zasilacz modułu, przerwana taśma lub uszkodzony moduł | Stan przewodu i wtyczek, bezpieczniki po odłączeniu zasilania, ślady przegrzania i napięcia zasilacza zgodnie ze schematem konkretnego modelu | Sam pomiar napięcia sieciowego w jednym punkcie nie potwierdza sprawności zasilacza ani modułu |
| Wyświetlacz działa, ale nie reagują wszystkie przyciski | Uszkodzona klawiatura, panel dotykowy, enkoder, taśma lub część logiczna modułu | Czy działają pojedyncze funkcje, czy zmienia się wskazanie po obrocie pokrętła, czy taśma jest wsunięta i nie ma śladów korozji | Jeżeli nie działa tylko część przycisków, podejrzenie panelu jest silniejsze niż podejrzenie całkowitego zaniku zasilania |

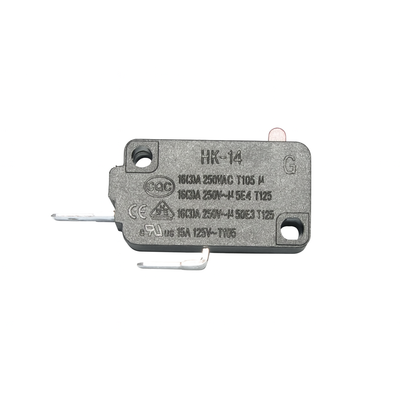

| Przyciski działają, lecz program nie startuje | Blokada drzwi, mikroprzełączniki, moduł, przekaźnik, bezpiecznik lub usterka obwodu wykonawczego | Domknięcie drzwi, mechaniczne luzy, ciągłość wyłączników po odłączeniu przewodów oraz obecność sygnału startu zgodnie ze schematem | Panel może poprawnie przyjmować polecenia, a urządzenie nadal nie uruchomi grzania z powodu blokady bezpieczeństwa |
| Kuchenka pracuje, ale nie grzeje | Magnetron, dioda WN, kondensator WN, transformator lub przekaźnik sterowany przez moduł | Najpierw bezpiecznik i połączenia, następnie elementy WN według procedury serwisowej | Sprawny wyświetlacz i obracający się talerz nie potwierdzają sprawności układu mikrofalowego |
| Urządzenie resetuje zegar albo zawiesza panel | Zasilacz niskiego napięcia, kondensatory elektrolityczne, zimne luty, uszkodzony moduł lub niestabilne połączenie | Oględziny płytki, napięcia zasilacza względem dokumentacji, stan lutów i złączy | Pojedynczy pomiar rezystancji kondensatora lub pomiar elementu wlutowanego w płytkę może być niemiarodajny |
| Moduł wydaje polecenia samoczynnie | Zawilgocenie, zabrudzenie, zwarcie klawiatury, uszkodzony enkoder, przekaźnik lub element sterujący | Ślady cieczy, korozję, zabrudzenia, stan taśmy i zachowanie po odłączeniu panelu zgodnie z dokumentacją | Nie wolno zakładać, że winny jest cały moduł; przyczyną może być pojedynczy element panelu |
Co sprawdzić przed zakupem modułu
1. Ustal, która część faktycznie nie działa
Zapisz dokładny przebieg usterki:
- czy wyświetlacz świeci po podłączeniu urządzenia;
- czy pojawia się zegar, kod lub komunikat;
- czy słychać sygnał po naciśnięciu przycisku;
- czy działa pokrętło, enkoder lub przyciski dotykowe;
- czy włącza się oświetlenie, wentylator i napęd talerza;
- czy program przyjmuje czas, ale nie rozpoczyna pracy;
- czy urządzenie wyłącza się po kilku sekundach lub po otwarciu drzwi;
- czy wcześniej wystąpiło iskrzenie, zapach spalenizny, zalanie albo przepięcie.
Jeżeli nie działa tylko jeden przycisk, nie kupuj od razu kompletnego modułu. Możliwa jest zużyta warstwa przewodząca, uszkodzony mikroprzycisk, enkoder albo przerwa w taśmie. Jeżeli nie działa cały panel i jednocześnie nie ma wyświetlacza, najpierw trzeba wykluczyć zasilanie elektroniki.
2. Obejrzyj panel, taśmę i płytkę
Po odłączeniu urządzenia od zasilania sprawdź dostępne połączenia. Szukaj pękniętych zatrzasków, wysuniętej taśmy, nadpalonych konektorów, śladów wilgoci, nalotu i pękniętych lutów przy przekaźnikach lub złączach. Nie czyść płytki agresywnym środkiem i nie podważaj ścieżek metalowym narzędziem.
Oględziny mogą wskazać miejsce uszkodzenia, ale nie zawsze potwierdzają sprawność elementu. Brak widocznych śladów spalenia nie wyklucza awarii zasilacza, mikrokontrolera, wyświetlacza ani przekaźnika.
3. Wykonaj pomiary tylko w zakresie właściwym dla modelu
Pomiar ciągłości bezpiecznika lub wyłącznika drzwi wykonuje się przy odłączonym urządzeniu i po rozłączeniu badanego elementu od reszty obwodu. Wynik przerwy oznacza uszkodzenie albo otwarty styk, ale nie wyjaśnia automatycznie, dlaczego zabezpieczenie zadziałało.
Napięcia zasilacza modułu należy porównywać ze schematem lub dokumentacją konkretnej kuchenki. Nie ma jednej uniwersalnej wartości dla wszystkich modułów Gorenje. Pomiar napięcia w jednym punkcie może potwierdzić obecność zasilania, lecz nie rozstrzyga o pracy układu sterującego, stabilności napięcia pod obciążeniem ani komunikacji z panelem.
Nie wykonuj pomiarów w obwodzie wysokiego napięcia mikrofalówki bez odpowiednich kwalifikacji, przyrządów i procedury serwisowej. Kondensator WN może zachować niebezpieczny ładunek także po odłączeniu wtyczki. Nie dotykaj elementów WN, nie zwieraj ich przypadkowymi narzędziami i nie uruchamiaj urządzenia ze zdjętą obudową bez wymaganej wiedzy oraz zabezpieczeń.
Dostęp do panelu i modułu
W mikrofalówkach wolnostojących panel znajduje się zwykle za przednią ramką lub górnym fragmentem obudowy. W urządzeniach do zabudowy dostęp może wymagać wysunięcia kuchenki z mebla i zdjęcia elementów mocujących. Moduł może znajdować się za panelem, przy wejściu przewodu zasilającego albo w bocznej części obudowy. Dokładna droga zależy od modelu i konstrukcji.
Przed demontażem:
- Odłącz urządzenie od instalacji. Przy sprzęcie do zabudowy samo wyłączenie przycisku na panelu nie wystarcza — odłącz właściwy obwód w rozdzielnicy.
- Zrób zdjęcia położenia taśm i przewodów.
- Oznacz złącza, jeżeli ich kształt nie uniemożliwia pomyłki.
- Nie ciągnij za przewody; zwalniaj zatrzaski i wysuwaj złącza za obudowę wtyku.
- Nie dotykaj części obwodu wysokiego napięcia, jeżeli nie została bezpiecznie rozładowana zgodnie z procedurą serwisową.
- Podczas montażu ułóż przewody tak, aby nie zostały przycięte przez obudowę, wentylator ani elementy drzwi.
W panelach dotykowych nie odrywaj folii ani taśmy bez potwierdzenia sposobu mocowania. Wymiana samego frontu, klawiatury, wyświetlacza lub płytki może wymagać przełożenia elementów z dotychczasowego zespołu. Niektóre moduły występują jako komplet programatora z panelem, a nie jako samodzielna płytka.
Wymiana i sprawdzenie po naprawie
Po zamontowaniu części sprawdź, czy wszystkie złącza są osadzone, a elementy obudowy nie naciskają na panel. Uruchom urządzenie zgodnie z instrukcją danego modelu i zweryfikuj kolejno: wyświetlanie zegara, reakcję przycisków, działanie pokrętła, wybór czasu, start, zatrzymanie, otwarcie drzwi oraz zachowanie po zakończeniu programu.
W przypadku funkcji mikrofalowej test wykonuj z odpowiednim naczyniem i obciążeniem wodą, nigdy na pustej komorze. Jeżeli po wymianie panelu pojawia się kod błędu, moduł nie steruje przekaźnikiem albo urządzenie natychmiast wybija zabezpieczenie, przerwij próby. Może to oznaczać nieusuniętą przyczynę pierwotnej awarii lub niezgodność zespołu.
Naprawa płytki na poziomie elementów, taka jak wymiana przekaźnika, regulatora, tranzystora lub kondensatora, wymaga identyfikacji układu, sprawdzenia przyczyny uszkodzenia i kontroli po naprawie. Wymiana samego spalonego elementu bez znalezienia źródła zwarcia może doprowadzić do ponownej awarii modułu.
Jak dobrać moduł, programator lub panel Gorenje
Nie dobieraj części wyłącznie po zdjęciu, kolorze panelu, liczbie przycisków ani podobnym złączu. Wariant może różnić się oprogramowaniem, układem funkcji, rodzajem wyświetlacza, wersją mikrofalówki, sposobem komunikacji z modułem głównym lub mocowaniem.
Przy urządzeniach Gorenje przygotuj:
- pełny model z tabliczki znamionowej;
- Art. No. albo kod PS, jeżeli znajduje się na tabliczce;
- numer seryjny, gdy jest potrzebny do rozróżnienia wersji;
- oznaczenie z naklejki na wymienianym module lub panelu;
- zdjęcie tabliczki znamionowej i obu stron części, jeśli oznaczenie jest nieczytelne.
W mikrofalówkach tabliczka znamionowa może być widoczna po otwarciu drzwi, na krawędzi urządzenia, zgodnie z konstrukcją danego modelu. Sam skrócony model może nie identyfikować wariantu technicznego. Przed zamówieniem porównaj numer części, rozmieszczenie mocowań, rodzaj złączy, funkcje panelu i zgodność katalogową. Nie zakładaj, że każdy moduł wymaga programowania ani że każdy będzie działał bez konfiguracji — zależy to od konkretnej rodziny urządzeń.
Jeśli nie masz pewności, zacznij od odczytania pełnych danych z tabliczki oraz oznaczenia z płytki. To bezpieczniejszy następny krok niż zakup kilku części na próbę.
Bezpieczeństwo
Demontaż osłon mikrofalówki, pomiary zasilacza, praca przy przekaźnikach oraz diagnostyka obwodu wysokiego napięcia wymagają odpowiednich kwalifikacji, doświadczenia i narzędzi. Czynności przy układzie WN oraz elementach zabezpieczających są przeznaczone dla wykwalifikowanego serwisanta. Nie mostkuj wyłączników drzwi, nie zastępuj bezpieczników elementem o innym prądzie lub napięciu i nie uruchamiaj urządzenia z uszkodzonymi drzwiami, uszczelnieniem albo obudową.
FAQ
Czy brak reakcji przycisków oznacza uszkodzony panel Gorenje?
Nie. Przyczyną może być blokada drzwi, brak zasilania modułu, uszkodzona taśma, zasilacz, wyświetlacz, enkoder albo sama klawiatura. Jeżeli działają tylko niektóre przyciski, panel jest jednym z pierwszych podejrzanych, ale wymiana powinna być poprzedzona sprawdzeniem połączeń i objawów.
Czy moduł sterujący można dobrać po samym modelu mikrofalówki?
Nie zawsze. Pełny model może występować w kilku wariantach. Do doboru części Gorenje potrzebny jest model oraz Art. No. albo kod PS, a w razie potrzeby także numer seryjny i oznaczenie z płytki.
Wyświetlacz działa, ale kuchenka nie startuje. Czy trzeba wymienić panel?
Niekoniecznie. Panel może prawidłowo przyjmować polecenia, a brak startu może powodować blokada drzwi, mikroprzełącznik, bezpiecznik, przekaźnik lub usterka obwodu wykonawczego. Sprawdź, czy urządzenie potwierdza wybór czasu i czy problem pojawia się dopiero po naciśnięciu startu.
Czy można sprawdzić moduł miernikiem bez schematu?
Podstawowe oględziny, ciągłość bezpiecznika i kontrolę odłączonych styków można wykonać bez schematu, ale pomiary napięć zasilacza, sygnałów sterujących i komunikacji wymagają dokumentacji konkretnego modelu. Wynik pomiaru w jednym punkcie nie potwierdza sprawności całego modułu.
Czy po wymianie modułu mikrofalówka zawsze wymaga programowania?
Nie. Zależy to od konstrukcji i numeru części. Niektóre moduły są gotowe do montażu, inne mogą wymagać konfiguracji, zaprogramowania lub zastosowania właściwego wariantu oprogramowania. Potwierdź tę informację dla konkretnego Art. No. i modelu.
Czy można zamontować panel z podobnej mikrofalówki Gorenje lub Hisense?
Podobne oznaczenia i złącza nie wystarczą do potwierdzenia zgodności. Różnice mogą dotyczyć funkcji, komunikacji, wyświetlacza, mocowania i wersji programu. Zamienność potwierdź po pełnych oznaczeniach urządzenia oraz numerze części.
