Łożyska i rolki bębna do suszarki Gorenje
Łożyska i rolki bębna podtrzymują bęben suszarki Gorenje oraz zapewniają jego prawidłowy obrót. Hałas, szuranie, bicie, ciężki obrót lub zsuwający się pasek mogą wskazywać na ich zużycie, ale podobne objawy powodują też pasek, napinacz, oś albo elementy bębna. Przed zakupem porównaj wykonanie części i dane z tabliczki znamionowej.
Rolki i łożyska bębna w suszarce Gorenje
W tej kategorii występują różne elementy układu podparcia bębna. Rolka bębna, nazywana też kołem podporowym, przenosi ciężar bębna i obraca się na własnym łożysku lub tulei. Łożysko bębna może natomiast oznaczać osobne łożysko tylnego podparcia albo łożysko zamontowane w rolce. Nie są to części wymienne między sobą tylko dlatego, że w nazwie występuje słowo „łożysko”.
W zależności od konstrukcji suszarki Gorenje rolka może być sprzedawana jako komplet z łożyskiem, a w innych wariantach występuje osobno. W dokumentacji części dla wybranych urządzeń tej grupy spotyka się między innymi koło podporowe oznaczone numerem 273637, łożysko 6001 2Z oznaczone numerem 450071 oraz kompletną rolkę z łożyskiem 830036. Są to oznaczenia zależne od konkretnego wykonania urządzenia, a nie uniwersalny zestaw do każdej suszarki Gorenje.
Jakie objawy mogą wskazywać na zużycie?
Zużyta rolka albo jej łożysko może powodować:
- szuranie, chrobotanie, cykliczne stukanie lub metaliczny odgłos podczas obrotu;
- hałas nasilający się przy większym załadunku;
- wyczuwalne bicie bębna albo zmienną szczelinę między bębnem a elementami obudowy;
- ciężki, nierówny lub zacinający się obrót bębna przy wyłączonej suszarce;
- zatrzymywanie bębna, gdy silnik nie ma wystarczającego momentu do pokonania oporów;
- ślady startego tworzywa, pyłu, przegrzania lub uszkodzenia powierzchni rolki;
- zsuwanie się albo nierówne prowadzenie paska, jeżeli przyczyną jest przekoszenie układu podparcia.
Sam hałas nie potwierdza jeszcze uszkodzenia rolki. Podobne dźwięki mogą powstawać przy zużytym tylnym łożysku bębna, uszkodzonej osi, rolce napinającej, pasku, uszczelce lub przednim ślizgu. Cykliczne tarcie może również powodować ciało obce między bębnem a obudową.
Objaw a możliwa przyczyna
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Bęben obraca się ciężko i słychać chrobotanie | Rolka, łożysko tylne, uszczelka, ciało obce | Obrót bębna bez paska, luz i opory każdej rolki | Opór pozostający bez paska wskazuje na układ podparcia lub tarcie bębna, ale wymaga oględzin konkretnej konstrukcji |
| Bęben nie obraca się, a po ręcznym ruszeniu zaczyna pracować | Pasek, napinacz, silnik lub nadmierny opór bębna | Stan paska, swobodę obrotu bębna i pracę napinacza | Łatwy obrót bez paska nie wyklucza problemu silnika ani napinacza |
| Głośne stukanie powtarza się raz na obrót | Uszkodzona rolka, spłaszczenie bieżni, ciało obce lub nierówność bębna | Obrót ręczny i kontrola powierzchni rolki | Powtarzalność pomaga zawęzić przyczynę, lecz nie wskazuje sama konkretnej części |
| Pasek schodzi na bok lub niszczy rolkę | Przekoszenie, zużyta oś, nieprawidłowe prowadzenie paska, uszkodzony napinacz | Ułożenie paska, stan osi i ustawienie rolek | Nowa rolka nie rozwiąże problemu, jeśli przyczyna leży w osi lub geometrii napędu |
| Hałas występuje głównie przy większym wsadzie | Luz podparcia, rolka, tylne łożysko albo nadmierne obciążenie | Luz bębna w różnych położeniach i stan rolek | Obciążenie może ujawnić luz, którego nie słychać przy pustym bębnie |
Diagnostyka przed zakupem części
1. Sprawdź bęben bez uruchamiania urządzenia
Wyjmij pranie, odłącz suszarkę od zasilania i poczekaj, aż całkowicie ostygnie. Obróć bęben ręką w obu kierunkach. Zwróć uwagę, czy opór jest stały, czy pojawia się tylko w jednym położeniu. Posłuchaj, czy dźwięk powtarza się w regularnym cyklu.
Lekki opór może wynikać z konstrukcji napędu, paska lub uszczelek, dlatego nie porównuj suszarki bezpośrednio z pralką. Niepokojące są wyraźne zacięcia, chrobotanie, tarcie w jednym miejscu, duży luz promieniowy albo bęben wyraźnie przemieszczający się przy nacisku.
2. Zdejmij pasek tylko wtedy, gdy konstrukcja na to pozwala
Po uzyskaniu dostępu do napędu można zdjąć pasek z koła silnika i bębna, a następnie ponownie obrócić sam bęben. Jest to bardziej miarodajne niż obrót z napiętym paskiem, ponieważ pozwala oddzielić opory bębna od oporów silnika, rolki napinającej i samego paska.
- Jeżeli bęben nadal obraca się ciężko lub hałasuje, oglądaj rolki podporowe, tylne łożysko, oś, uszczelki i miejsce tarcia.
- Jeżeli bęben obraca się płynnie, sprawdź napinacz, pasek, koło silnika oraz łożyska silnika.
- Jeżeli bęben ma wyczuwalny luz, sprawdź, czy luz pochodzi z rolki, osi, tylnego podparcia czy mocowania bębna.
Nie uruchamiaj suszarki z odłączonymi lub zdjętymi elementami osłon, jeżeli wymagałoby to obchodzenia blokad albo pracy przy odsłoniętych częściach ruchomych i elektrycznych.
3. Obejrzyj rolkę i jej oś
Rolka powinna obracać się bez zacięć, chrobotania i wyraźnego kołysania. Sprawdź całą powierzchnię bieżną: pęknięcia, wytarcia, spłaszczenia, odkształcenia termiczne i ślady kontaktu paska lub obudowy są ważnymi wskazówkami. Obejrzyj też oś. Wżery, rowki, nalot, wygięcie albo nierówność mogą szybko zniszczyć nową rolkę.
Jeżeli sama rolka jest uszkodzona, ale oś ma wyraźne ślady zużycia, wymiana tylko koła może być nieskuteczna. W niektórych konstrukcjach oś jest częścią większego uchwytu lub zespołu napędowego i nie występuje jako niezależna część katalogowa.
4. Nie pomijaj paska i napinacza
Pasek luźny, postrzępiony, popękany lub zabrudzony może powodować ślizganie i nieregularny obrót. Napinacz powinien utrzymywać właściwe napięcie i obracać się bez zacięć. Jeżeli pasek schodzi z rolki, szukaj przyczyny w geometrii układu, osi, ustawieniu napinacza i mocowaniu bębna, zamiast wymieniać samą rolkę na próbę.
Powtarzające się uszkodzenie rolki może wiązać się ze zużyciem osi i nieprawidłowym prowadzeniem paska. Nowa część może ulec szybkiemu uszkodzeniu, jeśli nie zostanie usunięta przyczyna przeciążenia lub przekoszenia.
Czy łożysko można sprawdzić miernikiem?
W przypadku rolki z łożyskiem podstawowym testem jest kontrola mechaniczna, a nie pomiar elektryczny. Łożysko może mieć prawidłową ciągłość elektryczną i jednocześnie być zatarte, skorodowane lub mieć luz. Sprawdź ręką obrót rolki po zdjęciu paska oraz porównaj jego płynność z drugim kołem, jeśli suszarka ma więcej niż jedną rolkę.
Pomiar wymiarów ma sens dopiero po demontażu i oczyszczeniu części. Można zmierzyć średnicę rolki, średnicę otworu oraz szerokość, ale te wartości nie wystarczają do potwierdzenia zgodności. Istotne są również kształt bieżni, sposób mocowania, szerokość dystansów, typ łożyska i położenie elementu w urządzeniu.
Podstawowy test obrotu nie sprawdza zachowania łożyska pod obciążeniem ani jego pracy w temperaturze suszenia. Jeżeli występuje luz, hałas lub ślady przegrzania, traktuj wynik jako wskazanie do demontażu i porównania z właściwym schematem części, nie jako pełną ocenę całego układu.
Dostęp do rolek i łożysk
W wielu suszarkach Gorenje dostęp do rolek wymaga zdjęcia blatu oraz jednej lub obu blach bocznych. W zależności od wykonania konieczne może być także odsunięcie kanału powietrza, zdjęcie tylnej osłony, odłączenie wybranych przewodów i demontaż elementów mocujących tylną część bębna. Nie każdy model ma identyczną kolejność.
Przed demontażem:
- Odłącz wtyczkę od gniazda i upewnij się, że urządzenie jest zimne.
- Opróżnij zbiornik skroplin oraz zabezpiecz suszarkę przed przewróceniem.
- Wykonaj zdjęcia prowadzenia paska, przewodów i położenia podkładek.
- Oznacz złącza, których nie da się jednoznacznie rozpoznać po położeniu.
- Nie ciągnij za przewody i nie opieraj ciężaru bębna na delikatnych wiązkach.
- Sprawdź w instrukcji serwisowej, czy dany model wymaga zdjęcia tylnej osłony, frontu lub całego zespołu bębna.
Po zdjęciu paska można odkręcić mocowanie rolki, wyjąć ją z osi i ocenić stan trzpienia, podkładek oraz nakrętki. W niektórych suszarkach dostęp do koła jest możliwy od strony tylnej, w innych rolka znajduje się pod bębnem i wymaga uniesienia zespołu bębna. Nie stosuj liczby śrub ani kolejności z innego modelu jako uniwersalnej instrukcji.
Wymiana rolki lub łożyska
Jeżeli rolka jest sprzedawana jako kompletny zespół z łożyskiem, wymiana całego elementu zwykle ogranicza ryzyko nieprawidłowego osadzenia łożyska. Po demontażu:
- porównaj nową część ze starą pod względem średnicy, szerokości, bieżni i mocowania;
- oczyść oś oraz gniazdo, ale nie usuwaj materiału z osi w celu „dopasowania” rolki;
- wymień uszkodzone podkładki, dystanse lub zabezpieczenia, jeżeli katalog przewiduje je jako osobne elementy;
- osadź rolkę prosto i dokręć mocowanie zgodnie z konstrukcją urządzenia;
- nie uderzaj w pierścień uszczelniający ani w powierzchnię bieżni;
- sprawdź, czy rolka nie ma luzu bocznego i nie ociera o uchwyt;
- załóż pasek dokładnie w jego poprzednim przebiegu i sprawdź działanie napinacza.
Nie dodawaj smaru do zamkniętego łożyska bez potwierdzenia w dokumentacji. Łożysko typu 2Z jest osłonięte i nie powinno być traktowane jak otwarte łożysko wymagające regularnego smarowania. Nadmiar przypadkowego smaru może zanieczyścić pasek, bęben lub elementy suszenia.
Po złożeniu obróć bęben ręką i sprawdź, czy pasek pozostaje na środku właściwej bieżni. Następnie wykonaj krótki test bez wsadu, obserwując nietypowe dźwięki, ocieranie, bicie i stabilność obrotu. Jeżeli pasek natychmiast schodzi na bok, nie kontynuuj pracy urządzenia — sprawdź oś, napinacz, ustawienie bębna i wszystkie elementy podparcia.
Opisane czynności serwisowe wymagają doświadczenia, właściwych narzędzi i znajomości zasad pracy z urządzeniami elektrycznymi. Demontaż obudowy, dostęp do silnika i kontrola przewodów nie są przeznaczone dla osoby bez przygotowania. Nie uruchamiaj suszarki z usuniętymi osłonami ani nie mostkuj blokad bezpieczeństwa.
Jak dobrać właściwą część do Gorenje?
Nie dobieraj rolki ani łożyska wyłącznie po zdjęciu, nazwie handlowej suszarki lub podobnym wymiarze. Ten sam typ urządzenia może występować w różnych wersjach konstrukcyjnych, a zmiana indeksu serwisowego może oznaczać inną część podparcia, inny sposób mocowania albo inny komplet.
Przy doborze przygotuj:
- pełny model suszarki;
- oznaczenie TYPE;
- Art.No. lub kod/ID z tabliczki znamionowej;
- numer seryjny, jeżeli jest potrzebny do rozróżnienia wersji;
- zdjęcie zużytej rolki, osi i sposobu mocowania;
- oznaczenie wybite na łożysku, jeżeli jest czytelne po demontażu.
Tabliczka znamionowa suszarki Gorenje znajduje się zwykle po wewnętrznej stronie otworu drzwi. Zawiera między innymi typ, model, numer artykułu lub kod urządzenia oraz numer seryjny. W starszych i nowszych wersjach oznaczenia mogą mieć różny układ, dlatego przepisz je w całości, łącznie z końcówką po ukośniku.

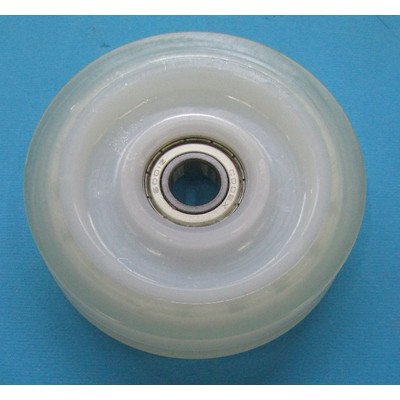

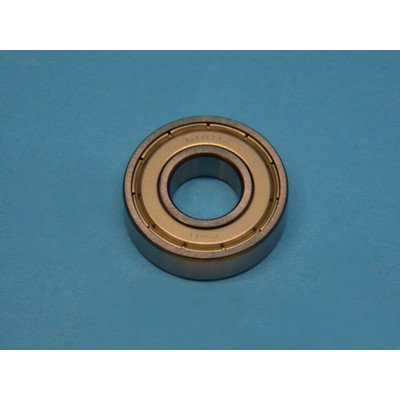

Numer części, taki jak 273637, 450071 albo 830036, traktuj jako identyfikator konkretnego elementu lub zespołu, a nie jako dowód zgodności ze wszystkimi suszarkami Gorenje. Ostateczne dopasowanie wymaga porównania katalogowego z pełnymi danymi urządzenia.
Jeżeli nie masz pewności, czy potrzebujesz rolki podporowej, łożyska tylnego, rolki napinającej czy całego zespołu, najpierw ustal miejsce powstawania hałasu przy zdjętym pasku. Następnie porównaj oznaczenia części i prześlij pełne dane z tabliczki znamionowej oraz zdjęcie mocowania do weryfikacji.
Przydatne części powiązane z diagnozą
Jeżeli test wykaże inną przyczynę niż rolka lub łożysko, właściwym następnym krokiem może być sprawdzenie paska napędowego bębna do suszarki Gorenje, silnika, kondensatora i napędu albo bębna, zabieraków i osłon. Przy nadmiernym hałasie związanym z zabrudzeniem warto również skontrolować filtry suszarki Gorenje.
FAQ
Czy ciężki obrót bębna oznacza uszkodzoną rolkę?
Nie. Przyczyną może być także tylne łożysko bębna, uszczelka, ciało obce, napinacz, pasek albo nieprawidłowe ustawienie bębna. Najpierw porównaj obrót z założonym i zdjętym paskiem, a następnie obejrzyj rolki oraz ich osie.
Czy mogę wymienić samo łożysko w rolce?
Tylko jeśli konstrukcja rolki pozwala na bezpieczny demontaż łożyska i dostępny jest właściwy element o potwierdzonych wymiarach oraz klasie wykonania. Jeżeli producent lub katalog przewiduje kompletną rolkę z łożyskiem, wymiana całego zespołu zmniejsza ryzyko niewłaściwego osadzenia.
Czy numer 273637 pasuje do każdej suszarki Gorenje?
Nie. Numer 273637 może oznaczać koło podporowe stosowane w określonych wykonaniach urządzeń. Zgodność trzeba potwierdzić po pełnym modelu, Art.No. lub kodzie/ID oraz konstrukcji mocowania.
Jak odróżnić rolkę bębna od rolki napinającej?
Rolka bębna podtrzymuje bęben i znajduje się w układzie jego podparcia. Rolka napinająca współpracuje z paskiem i utrzymuje jego napięcie. Mogą mieć podobny wygląd, ale różnią się mocowaniem, bieżnią i zastosowaniem.
Czy po wymianie rolki trzeba wymienić pasek?
Nie automatycznie. Pasek należy wymienić, jeśli jest popękany, postrzępiony, rozciągnięty, zabrudzony lub uszkodzony przez przekoszoną rolkę. Jeżeli pasek zsuwa się po założeniu nowego koła, trzeba znaleźć przyczynę geometrii lub oporów, a nie tylko montować kolejny pasek.
Gdzie znaleźć dane potrzebne do doboru części?
Pełny model, TYPE, Art.No. lub kod/ID oraz numer seryjny znajdują się zwykle na tabliczce po wewnętrznej stronie otworu drzwi suszarki Gorenje. Przepisz wszystkie oznaczenia razem z końcówkami i porównaj je z katalogiem części.
