Pokrętła, przyciski i klawiatury do suszarki Gorenje
Pokrętła, przyciski i klawiatury do suszarek Gorenje obejmują między innymi gałki programatora, osie, pierścienie, osłony i zespoły klawiszy. Pęknięty element może obracać się bez oporu, klinować albo nie naciskać przełącznika. Przed zakupem ustal, czy uszkodzona jest część zewnętrzna, jej mocowanie czy elektronika pod panelem, a zgodność potwierdź modelem i Art. No. urządzenia.
Co może ulec uszkodzeniu w panelu suszarki Gorenje?
Element naciskany lub obracany przez użytkownika nie zawsze jest właściwym przełącznikiem. Panel może składać się z kilku współpracujących części:

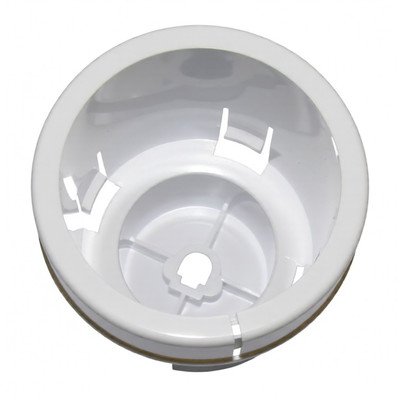

- pokrętła programatora i jego ozdobnego pierścienia;
- osobnej osi, tulei lub uchwytu przenoszącego obrót;

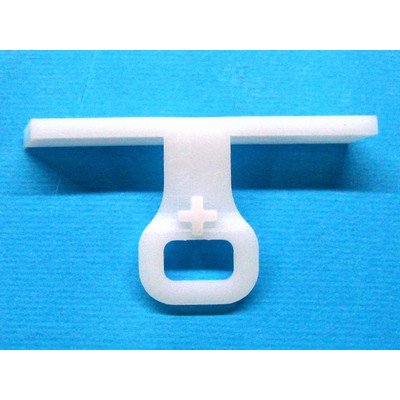

- nakładki przycisku i elastycznego wspornika przycisków;
- ramki albo klawiatury obejmującej kilka pól sterowania;
- przełącznika, enkodera lub mikrostyku zamontowanego na płytce;
- modułu sterującego, który interpretuje sygnały z panelu.
Z tego powodu podobny objaw może wymagać wymiany samej gałki, elementu mocującego albo podzespołu elektrycznego znajdującego się za panelem.
Objawy i sposób rozróżnienia przyczyny
| Objaw | Co może być uszkodzone | Co sprawdzić | Wniosek |
| Pokrętło obraca się luźno, ale oś pozostaje nieruchoma | Pęknięte gniazdo pokrętła, tuleja lub pierścień | Zdejmij gałkę i obejrzyj jej gniazdo oraz kształt osi | Pęknięcie lub wytarcie tworzywa wskazuje na uszkodzenie mechaniczne części zewnętrznej |
| Pokrętło obraca osią, lecz program na wyświetlaczu się nie zmienia | Enkoder, przełącznik, połączenie z modułem albo sam moduł | Sprawdź, czy oś nie jest złamana i czy obrót dochodzi do elementu na płytce | Sprawne przeniesienie ruchu nie potwierdza sprawności elektroniki; zakup samego pokrętła nie rozwiąże problemu |
| Przycisk zapada się, stoi krzywo lub nie wraca | Pęknięta nakładka, wspornik klawiszy albo zatrzask panelu | Porównaj skok z sąsiednimi przyciskami i obejrzyj zaczepy od wewnętrznej strony | Brak sprężystości przy nieuszkodzonym mikrostyku zwykle wskazuje na element z tworzywa |
| Przycisk porusza się prawidłowo i słychać kliknięcie, ale funkcja się nie włącza | Mikrostyk, klawiatura, wiązka, blokada ustawień lub moduł | Sprawdź instrukcję modelu pod kątem blokady klawiszy i wymaganej długości naciśnięcia | Kliknięcie potwierdza tylko ruch mechaniczny, a nie powstanie i odczyt sygnału elektrycznego |
| Cały panel jest ciemny i nie reaguje | Zasilanie urządzenia, filtr sieciowy, wiązka lub moduł | Najpierw potwierdź zasilanie gniazda i stan przewodu; nie zakładaj awarii wszystkich przycisków naraz | Taki objaw rzadko wynika z samych nakładek lub pokrętła |
| Panel miga albo reaguje w sposób przypadkowy | Połączenia panelu, zasilanie elektroniki lub moduł | Wyłącz urządzenie zgodnie z instrukcją, odczekaj i uruchom ponownie; jeżeli objaw wraca, potrzebna jest diagnostyka elektroniki | Miganie całego panelu nie stanowi dowodu uszkodzenia gałki programatora |
W suszarkach Gorenje układ elementów sterujących różni się między seriami. Spotyka się zarówno prosty panel z przyciskiem zasilania, pokrętłem i przyciskiem Start/Pauza, jak i wersje z wyświetlaczem oraz kilkoma polami funkcyjnymi. Nie należy więc oceniać zgodności części tylko na podstawie rozmieszczenia symboli na zdjęciu.
Czy pokrętło lub przycisk sprawdza się miernikiem?
Same pokrętła, pierścienie, osie i nakładki przycisków są częściami mechanicznymi. Miernik nie pomoże ocenić ich stanu — znaczenie mają oględziny gniazda, zatrzasków, punktów podparcia i elementów przenoszących ruch.
Pomiar ciągłości może mieć sens dopiero przy osobnym przełączniku lub mikrostyku znajdującym się za przyciskiem. Urządzenie musi być odłączone od sieci, a badany element odseparowany od obwodu w sposób przewidziany dla danego modelu. Rezystancję sprawdza się pomiędzy właściwymi stykami w stanie zwolnionym i po naciśnięciu. Zmiana z rozwarcia na ciągłość może potwierdzić pracę prostego styku, ale:
- nie określa stanu plastikowej nakładki i jej wspornika;
- nie jest miarodajna dla każdego enkodera, klawiatury pojemnościowej ani układu wielostykowego;
- nie potwierdza, że moduł prawidłowo odczytuje sygnał;
- wymaga znajomości właściwych wyprowadzeń, ponieważ przypadkowy pomiar pinów może prowadzić do błędnej diagnozy.
Opisane pomiary wewnątrz panelu są przeznaczone dla osób potrafiących bezpiecznie pracować przy urządzeniach elektrycznych i interpretować schemat konkretnego modelu. Bardziej złożone włączniki i mikroprzełączniki do suszarek Gorenje należy diagnozować oddzielnie od plastikowych klawiszy.
Jak dostać się do pokrętła i przycisków?
Przed demontażem odłącz suszarkę od gniazda, odczekaj na ostygnięcie urządzenia i zapewnij dostęp do panelu bez naprężania przewodu zasilającego. Droga demontażu zależy od konstrukcji:
- Pokrętło osadzone bezpośrednio na osi może dać się zdjąć przez równomierne pociągnięcie prostopadle do panelu. Nie podważaj go metalowym śrubokrętem opartym o maskownicę, ponieważ łatwo wyszczerbić gałkę lub zarysować front.
- Pokrętło połączone z osobną osią lub pierścieniem może wymagać dostępu od wewnętrznej strony panelu. Jeżeli wyczuwalny jest nietypowy opór, nie obracaj go siłą.
- Zespół przycisków lub klawiatura zwykle wymaga zdjęcia elementów obudowy umożliwiających odłączenie panelu sterowania. W poszczególnych rodzinach urządzeń kolejność może obejmować blat i maskownicę, ale należy ją potwierdzić w dokumentacji konkretnej suszarki.
- Przed rozłączeniem wiązek wykonaj zdjęcie ich położenia. Chwytaj za obudowę złącza, nie za przewody, i zwalniaj ewentualną blokadę wtyku.
- Zatrzaski plastikowej ramki odpinaj kolejno i bez wyginania jednego punktu pod dużym kątem. Starzejące się tworzywo może pęknąć mimo niewielkiej siły.
Jeżeli demontaż wymaga wyjęcia płytki, zabezpiecz ją przed wyładowaniami elektrostatycznymi i nie dotykaj ścieżek ani styków palcami. Naprawy z pomiarami pod napięciem są przeznaczone wyłącznie dla wykwalifikowanego serwisanta.
Wymiana i kontrola po montażu
Przed założeniem nowej części porównaj ją ze starą poza kolorem i średnicą. Ważne są kształt oraz głębokość gniazda osi, ustawienie wskaźnika, liczba i położenie zatrzasków, strona montażu, symbole funkcji oraz sposób współpracy z przełącznikiem.
Nowego pokrętła nie wciskaj na oś ustawioną w przypadkowym położeniu. Najpierw ustaw mechanizm i oznaczenie gałki w tej samej pozycji odniesienia, na przykład pozycji wyłączenia, jeżeli występuje w danym modelu. Błędne ustawienie może sprawić, że wskaźnik będzie pokazywał inny program niż faktycznie wybrany.
Po złożeniu panelu, jeszcze przed rozpoczęciem pełnego cyklu, sprawdź:
- czy każdy przycisk wraca do pozycji spoczynkowej;
- czy pokrętło obraca się bez ocierania i wybiera kolejne programy;
- czy podświetlenie lub wyświetlacz odpowiada wybranej funkcji;
- czy przycisk Start/Pauza uruchamia i zatrzymuje program zgodnie z instrukcją urządzenia;
- czy panel nie jest naprężony, a przewody nie zostały przyciśnięte obudową.
Jeżeli po wymianie mechanicznego elementu panel nadal nie odczytuje poleceń, dalszej kontroli mogą wymagać połączenia albo wyświetlacz i moduł elektroniczny suszarki Gorenje. Nie należy jednak wymieniać modułu bez potwierdzenia zasilania, połączeń i działania elementu wejściowego.
Jak dobrać właściwy wariant?
Do doboru pokrętła, przycisku lub klawiatury potrzebne są model oraz Art. No. albo kod PS z tabliczki znamionowej suszarki Gorenje. W wielu urządzeniach tabliczka znajduje się na wewnętrznej stronie drzwi lub na obrzeżu otworu drzwiowego. Warto przepisać całe oznaczenia, łącznie z literami, ukośnikami i końcówkami wariantu.
Sama nazwa modelu, podobne symbole i identyczny kolor nie wystarczają. W ramach jednej serii mogą występować różne panele, osie, mocowania i wersje elektroniki. Przy porównywaniu części uwzględnij:
- numer części umieszczony na starym elemencie, jeżeli jest czytelny;
- Art. No. lub kod PS urządzenia;
- przeznaczenie do konkretnej pozycji panelu;
- kształt gniazda osi i ustawienie wskaźnika;
- liczbę zatrzasków oraz punkty podparcia przycisku;
- grafikę, kolor i wykończenie właściwe dla danego wariantu frontu.
Jeżeli oznaczenie na części jest nieczytelne, przygotuj zdjęcie tabliczki znamionowej, całego panelu i uszkodzonego elementu z obu stron. Pozwala to odróżnić samą nakładkę od osi, uchwytu klawiszy albo podzespołu elektrycznego.
Czyszczenie panelu bez uszkodzenia oznaczeń
Panel czyść po odłączeniu suszarki od zasilania, miękką lekko wilgotną ściereczką, a następnie wytrzyj do sucha. Nie kieruj wody w szczeliny wokół przycisków i pokrętła. Rozpuszczalniki, agresywne preparaty i szorstkie gąbki mogą zmatowić tworzywo, usunąć nadruki lub uszkodzić powierzchnię panelu. Przycisków nie naciskaj ostrymi przedmiotami.
FAQ – pokrętła, przyciski i klawiatury suszarek Gorenje
Czy luźne pokrętło oznacza uszkodzenie programatora?
Nie. Najpierw trzeba sprawdzić gniazdo gałki, osobną oś i pierścień mocujący. Programator lub enkoder podejrzewa się dopiero wtedy, gdy ruch prawidłowo dociera do mechanizmu, ale urządzenie nie rozpoznaje zmiany ustawienia.
Dlaczego przycisk klika, ale suszarka nie reaguje?
Kliknięcie potwierdza jedynie ruch mechaniczny. Przyczyną może być uszkodzony mikrostyk, przerwane połączenie, aktywna blokada ustawień albo usterka modułu. W niektórych modelach określoną funkcję uruchamia się dłuższym naciśnięciem lub kombinacją pól opisaną w instrukcji.
Czy pokrętło można zdjąć przez pociągnięcie?
W części konstrukcji jest ono osadzone wciskowo na osi, ale nie jest to reguła dla wszystkich suszarek. Jeśli gałka nie schodzi przy równomiernym, umiarkowanym pociągnięciu, należy sprawdzić sposób mocowania właściwy dla modelu zamiast podważać ją lub obracać siłą.
Czy wystarczy dopasować średnicę i kolor pokrętła?
Nie. Kluczowe są profil i głębokość gniazda, pozycja wskaźnika, sposób mocowania oraz zgodność katalogowa z Art. No. lub kodem PS suszarki. Dwie podobne gałki mogą pasować wizualnie, lecz ustawiać programator w innej pozycji.
Gdzie znaleźć dane suszarki Gorenje potrzebne do doboru części?
Sprawdź tabliczkę znamionową po otwarciu drzwi — zależnie od konstrukcji znajduje się na ich wewnętrznej stronie albo na obrzeżu otworu. Do doboru przepisz pełny model oraz Art. No. albo kod PS, zachowując wszystkie znaki i końcówki.
