Oświetlenie, moduły LED i żarówki do lodówki Haier
Oświetlenie lodówki Haier może nie działać z powodu żarówki, modułu LED, oprawki, czujnika drzwi, przewodów albo sterowania. Przed zakupem sprawdź sposób zasilania, mocowanie i pełne oznaczenie urządzenia z tabliczki znamionowej, ponieważ podobne wizualnie elementy nie muszą być zgodne.
Jakie części obejmuje ta kategoria
W lodówkach Haier stosuje się różne rozwiązania oświetlenia: wymienne żarówki z oprawką, listwy LED, pojedyncze moduły LED, osłony oraz elementy połączeniowe. W niektórych konstrukcjach oświetlenie chłodziarki i zamrażarki ma osobne moduły, a światło jest załączane przez mechaniczny wyłącznik drzwiowy, kontaktron, czujnik magnetyczny lub elektronikę sterującą.
Sposób naprawy zależy od konkretnego modelu. Nie należy zastępować modułu LED zwykłą żarówką ani montować przypadkowej listwy tylko dlatego, że ma podobny kształt lub złącze.
Brak światła: od objawu do przyczyny
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Światło nie zapala się wcale | Przepalona żarówka, uszkodzony moduł LED, oprawka, czujnik drzwi, przewód lub sterowanie | Czy działa zasilanie lodówki, czy źródło światła ma ślady uszkodzenia i czy drzwi aktywują czujnik | Sama wymiana żarówki rozstrzyga problem tylko wtedy, gdy pozostałe elementy obwodu działają |
| Światło miga lub przygasa | Zużyty moduł LED, luźne złącze, utlenione styki, uszkodzony wyłącznik lub niestabilne zasilanie | Obserwuj, czy objaw zmienia się przy poruszaniu drzwiami lub delikatnym poruszeniu osłony; po odłączeniu zasilania sprawdź złącza | Reakcja na ruch wskazuje na połączenie, styk albo mechanikę; nie potwierdza jeszcze uszkodzenia modułu |
| Światło zapala się tylko czasami | Przerywający wyłącznik drzwiowy, niedomknięte drzwi, luźne przewody, uszkodzona żarówka lub LED | Sprawdź domykanie drzwi i ręczne działanie widocznego przycisku; w wersji magnetycznej sprawdzenie wymaga znajomości położenia czujnika | Jeżeli ręczne uruchomienie czujnika zmienia objaw, przyczyny należy szukać w czujniku, magnesie, geometrii drzwi lub ich regulacji |
| Światło nie gaśnie po zamknięciu | Niedociśnięty albo sklejony wyłącznik, przesunięty magnes, opadnięte drzwi, uszczelka lub sterowanie | Sprawdź, czy drzwi dochodzą do korpusu i czy ręczne naciśnięcie czujnika wyłącza oświetlenie | Zgaśnięcie po ręcznym naciśnięciu wskazuje na problem z domykaniem lub położeniem elementu aktywującego |
| Nie działa światło oraz wyświetlacz lub sygnał otwartych drzwi | Zasilanie urządzenia, wiązka przewodów, moduł sterujący lub wspólny obwód | Sprawdź gniazdo i przewód; dalsze pomiary wykonuj zgodnie ze schematem konkretnego modelu | Brak kilku funkcji naraz zmniejsza prawdopodobieństwo, że winne jest wyłącznie źródło światła |
Co sprawdzić przed zakupem części
Najpierw ustal, czy lodówka ma klasyczną żarówkę, czy zintegrowany moduł LED. Żarówka zwykle ma gwint i można ją wyjąć po zdjęciu osłony. Moduł LED może być przykręcony, zatrzaśnięty albo połączony przewodem ze złączem. W takim układzie wymienia się element przewidziany dla danego modelu, a nie samą diodę bez sprawdzenia konstrukcji i sposobu zasilania.
Przy braku światła warto wykonać następującą kolejność:
- Sprawdź, czy lodówka jest zasilana i czy działają pozostałe funkcje.
- Obejrzyj osłonę, oprawkę, listwę oraz widoczne przewody pod kątem pęknięć, wilgoci, nadpaleń i luźnych złączy.
- Ustal sposób wykrywania otwarcia drzwi: przycisk, kontaktron, czujnik magnetyczny albo rozwiązanie zintegrowane z elektroniką.
- Sprawdź, czy oświetlenie reaguje na ręczne uruchomienie czujnika, bez obchodzenia zabezpieczeń i bez trwałego zwierania przewodów.
- Dopiero potem porównaj część z oznaczeniem katalogowym i danymi urządzenia.
Jeżeli w lodówce jest żarówka, po odłączeniu urządzenia można sprawdzić jej ciągłość omomierzem, ale wynik prawidłowy nie potwierdza sprawności oprawki ani zasilania. W przypadku modułu LED pomiar rezystancji całego elementu często nie daje miarodajnej odpowiedzi, ponieważ moduł może zawierać układ elektroniczny ograniczający prąd. Nie podawaj zewnętrznego napięcia bez potwierdzenia napięcia, polaryzacji i sposobu sterowania dla konkretnego modelu.
Pomiar napięcia w działającym urządzeniu wymaga dostępu do części pod napięciem i znajomości schematu. Powinien być wykonywany przez osobę z odpowiednimi kwalifikacjami, właściwym miernikiem i zabezpieczeniem przed przypadkowym zwarciem. Nie mierz pinów „na ślepo” i nie zwieraj styków w celu sprawdzenia obwodu.
Wymiana żarówki lub modułu LED
Przed demontażem odłącz lodówkę od zasilania. W prostych modelach z żarówką trzeba zwykle zdjąć przezroczystą osłonę, wykręcić źródło światła i zamontować element o takim samym typie, gwincie, napięciu i maksymalnej mocy jak przewidziano dla urządzenia. Nie stosuj mocniejszej żarówki tylko dlatego, że pasuje mechanicznie, ponieważ może nadmiernie nagrzewać oprawę i osłonę.

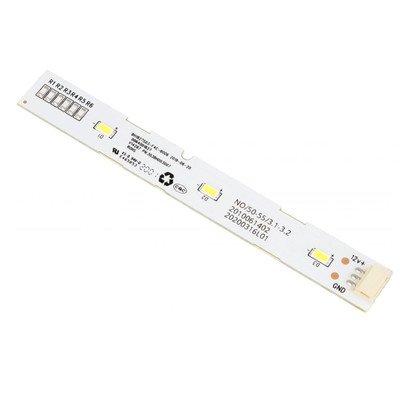

Dostęp do listwy lub modułu LED może wymagać wyjęcia półek i szuflad, zdjęcia osłony albo odkręcenia panelu oświetlenia. W zależności od rodziny urządzeń element może być mocowany zatrzaskami, wkrętami lub gniazdem przewodowym. Nie podważaj klosza metalowym narzędziem w miejscu, którego nie wskazuje instrukcja, ponieważ można uszkodzić izolację, zaczepy albo powierzchnię komory.
Przy wymianie modułu:
- odłącz zasilanie i przygotuj miejsce tak, aby nie uszkodzić półek oraz uszczelki drzwi;
- sfotografuj ułożenie przewodów i złączy przed odłączeniem;
- nie ciągnij za przewody, tylko za korpus wtyczki;
- sprawdź, czy nowy element ma taki sam sposób mocowania i połączenia;
- zamontuj osłonę tak, aby chroniła część przed wilgocią i przypadkowym kontaktem;
- po zakończeniu podłącz urządzenie i sprawdź działanie światła przy otwieraniu oraz zamykaniu drzwi.
W dokumentacji serwisowej wybranej rodziny HRF502TS1, HRF503TS1 i HRF503TW1 opisano osobne procedury dla oświetlenia zamrażarki, oświetlenia komory chłodziarki oraz dodatkowych modułów LED. Przykładowo, dostęp do oświetlenia komory chłodziarki wymaga wyjęcia szklanych półek, zdjęcia osłon i odkręcenia mocowania modułu. Ta kolejność dotyczy wskazanej rodziny modeli i nie powinna być automatycznie stosowana do innych lodówek Haier.
Opisane czynności serwisowe wymagają odłączenia urządzenia, odpowiednich narzędzi i ostrożności. Pomiary pod napięciem, naprawa modułu zasilającego oraz ingerencja w płytę sterującą są przeznaczone dla wykwalifikowanego serwisanta.
Jak dobrać oświetlenie do lodówki Haier
Do identyfikacji części przygotuj pełne oznaczenie z tabliczki znamionowej lodówki Haier. Podaj pełny model oraz dodatkowy numer produktu, serwisowy lub kod wariantu, jeżeli znajduje się na tabliczce. Przydatne są również zdjęcia starego modułu, jego etykiety, złącza, sposobu mocowania i miejsca montażu.
Nie wystarczy:
- sama nazwa handlowa lodówki;
- skrócony model bez końcówki lub oznaczenia wariantu;
- podobny wygląd listwy LED;
- identyczna liczba przewodów bez potwierdzenia napięcia i polaryzacji;
- informacja, że część pasuje do lodówek Haier bez wskazania rodziny modeli.
Różnice mogą dotyczyć długości listwy, liczby diod, położenia złącza, napięcia zasilania, sposobu sterowania, mocowania oraz zastosowania w chłodziarce albo zamrażarce. Przy części elektronicznej zgodność katalogowa jest ważniejsza niż podobieństwo zdjęcia.
Najbezpieczniejszy następny krok to odczytanie wszystkich danych z tabliczki znamionowej i porównanie ich z opisem konkretnej części. Jeżeli oznaczenie jest nieczytelne, przygotuj zdjęcie tabliczki oraz starego elementu przed złożeniem zamówienia.
FAQ
Czy brak światła zawsze oznacza uszkodzoną żarówkę lub moduł LED?
Nie. Podobny objaw może powodować czujnik drzwi, niedomknięcie drzwi, oprawka, przewód, złącze albo moduł sterujący. Jeśli po wymianie źródła światła problem pozostaje, trzeba sprawdzić cały obwód.
Czy można zastąpić moduł LED zwykłą żarówką?
Nie należy tego robić bez potwierdzenia konstrukcji urządzenia. Moduł LED może pracować w obwodzie niskonapięciowym i mieć własne sterowanie, a oprawka żarówki może wymagać innych parametrów elektrycznych i mechanicznych.
Co oznacza miganie światła w lodówce Haier?
Miganie może wskazywać na zużyty moduł LED, niestabilne złącze, przerywający wyłącznik drzwiowy albo problem ze sterowaniem. Jeżeli objaw zmienia się przy poruszaniu drzwiami, najpierw sprawdź czujnik, magnes, domykanie i przewody.
Czy można zmierzyć moduł LED zwykłym multimetrem?
Można wykonać podstawową kontrolę połączeń po odłączeniu urządzenia, ale pomiar rezystancji nie zawsze ocenia moduł zawierający elektronikę. Nie podawaj napięcia z zewnętrznego zasilacza bez potwierdzenia parametrów konkretnego modułu.
Jakie dane Haier są potrzebne do doboru części?
Przygotuj pełny model oraz wszystkie dodatkowe oznaczenia z tabliczki, takie jak kod produktu lub numer serwisowy, jeśli występują. W przypadku modułu LED pomocne jest także zdjęcie etykiety, złącza i mocowania starej części.
Czy wymiana listwy LED wymaga programowania?
Nie można tego uogólnić. Prosta listwa lub moduł może działać po prawidłowym podłączeniu, ale element zintegrowany z elektroniką urządzenia może wymagać określonego wariantu albo czynności serwisowych. Decyduje dokumentacja i konstrukcja konkretnego modelu.
