Inwertery, sterowniki i moduły do chłodziarki Haier
Inwerter, sterownik lub moduł chłodziarki Haier może powodować brak startu sprężarki, wzrost temperatury, miganie panelu albo niestabilną pracę. Przed zakupem sprawdź zasilanie, przewody, czujniki i sprężarkę, a część dobieraj po pełnym oznaczeniu urządzenia oraz numerze z uszkodzonego podzespołu.
Za co odpowiada inwerter, sterownik i moduł Haier
W chłodziarkach Haier elektronika może być podzielona na kilka współpracujących elementów. Moduł główny odczytuje temperaturę i steruje wentylatorami, odszranianiem, zaworami oraz żądaniem chłodzenia. Inwerter sprężarki przetwarza sygnał sterujący na pracę sprężarki o zmiennej prędkości. W zależności od konstrukcji część funkcji może znajdować się na jednej płytce albo w oddzielnych modułach.
To rozróżnienie jest ważne przy zakupie. Objaw „lodówka nie chłodzi” nie wskazuje sam w sobie ani na inwerter, ani na moduł główny. Przyczyną może być również sprężarka, czujnik temperatury, wentylator, przewód, układ odszraniania, zawór rozdzielający albo nieszczelność układu chłodniczego.
Objawy i kolejność diagnozy
Lodówka nie chłodzi, a wyświetlacz i oświetlenie działają
Najpierw ustal, czy sprężarka próbuje wystartować:
- Posłuchaj, czy z tylnej części urządzenia dochodzi cichy start, cykliczne próby uruchomienia, kliknięcia albo tylko praca wentylatora.
- Sprawdź, czy po kilku minutach pracy skraplacz lub rurka tłoczna zaczyna się nagrzewać. Brak zmian temperatury nie rozstrzyga jeszcze, czy winny jest moduł, inwerter, sprężarka czy układ chłodniczy.
- Zobacz, czy wentylator skraplacza i wentylator parownika pracują, gdy urządzenie powinno chłodzić. Uszkodzony wentylator albo oblodzenie parownika może dawać podobny efekt.
- Sprawdź, czy nie jest włączony tryb demonstracyjny, wakacyjny lub inny tryb ograniczający chłodzenie. Sposób wejścia do trybu zależy od modelu.
- Jeżeli sprężarka nie reaguje, sprawdź połączenia między modułem głównym, inwerterem i sprężarką. Luźne, zaśniedziałe lub zawilgocone złącze może przerwać zarówno zasilanie, jak i komunikację.
Dopiero gdy zasilanie, przewody, czujniki i elementy wykonawcze są sprawne, podejrzenie pada na moduł sterujący albo inwerter. Sam fakt, że na płytce świeci dioda, nie potwierdza jej prawidłowej pracy pod obciążeniem.
Sprężarka nie startuje albo próbuje startować cyklicznie
W starszych konstrukcjach z klasyczną sprężarką przyczyną może być starter lub zabezpieczenie termiczne. W układzie z kompresorem inwerterowym nie należy jednak podłączać sprężarki bezpośrednio do sieci ani omijać inwertera. Taki test może trwale uszkodzić silnik sprężarki.
W diagnostyce właściwa kolejność obejmuje:
- kontrolę zasilania urządzenia i ciągłości przewodów;
- kontrolę złączy modułu głównego, płytki inwertera oraz zacisków sprężarki;
- sprawdzenie, czy moduł główny wysyła sygnał sterujący do inwertera;
- badanie uzwojeń sprężarki według danych dla konkretnego modelu sprężarki;
- ocenę, czy inwerter nie ma widocznych śladów przepalenia, pęknięć, zawilgocenia lub uszkodzeń po przepięciu.
Jeżeli uzwojenia sprężarki mają nierówne wartości, występuje przerwa, zwarcie albo przebicie do obudowy, sama wymiana inwertera może nie przywrócić działania. Z kolei prawidłowy pomiar uzwojeń nie potwierdza jeszcze sprawności sprężarki pod obciążeniem.
Chłodziarka pracuje bez przerwy lub temperatura jest niestabilna
Ciągła praca nie oznacza automatycznie uszkodzenia modułu. Najpierw sprawdź:
- szczelność i domykanie drzwi;
- zabrudzenie skraplacza oraz odstęp urządzenia od ściany;
- drożność kanałów powietrznych;
- oblodzenie parownika i działanie odszraniania;
- pracę wentylatorów;
- rzeczywistą temperaturę termometrem, a nie tylko nastawę pokazywaną na panelu.
Jeśli lodówka nie osiąga temperatury mimo prawidłowej pracy sprężarki, możliwa jest nieszczelność lub problem z wydajnością układu chłodniczego. Jeżeli sprężarka pracuje w sposób nielogiczny, nie reaguje na zmianę nastawy albo moduł nie uruchamia odszraniania, trzeba zbadać czujniki i płytę sterującą.
Panel miga lub pokazuje alarm
Migająca temperatura może oznaczać zbyt wysoką temperaturę po przerwie w zasilaniu, aktywny alarm, błąd czujnika albo problem z komunikacją. Znaczenie sygnału zależy od rodziny urządzenia i nie powinno być przenoszone między modelami bez sprawdzenia instrukcji serwisowej.
W wybranych chłodziarkach Haier producent opisuje tryb odczytu zapisanych usterek za pomocą przycisków na module. Przed użyciem tej procedury trzeba potwierdzić, że panel i układ przycisków odpowiadają danemu modelowi. Odczyt błędu zawęża obszar poszukiwań, ale nie jest automatycznym wskazaniem części do wymiany. Błąd czujnika może wynikać z samego czujnika, wiązki, złącza albo wejścia pomiarowego modułu.
Jak sprawdzić czujniki i połączenia
Czujniki temperatury są zwykle termistorami NTC. Po odłączeniu zasilania urządzenia i rozłączeniu badanego obwodu można zmierzyć ich rezystancję omomierzem. Wynik należy porównać z tabelą dla konkretnego modelu i temperatury pomiaru.
Prawidłowa interpretacja wygląda następująco:
- przerwa w obwodzie może oznaczać uszkodzony czujnik, przewód lub złącze;
- zwarcie albo wartość bliska zeru również wskazuje na usterkę obwodu, ale nie pozwala bez oględzin wskazać konkretnego elementu;
- wartość zmieniająca się przy ogrzewaniu dłonią sugeruje reakcję termistora, lecz nie potwierdza zgodności jego charakterystyki z modułem;
- niestabilny lub wilgotny czujnik może podawać błędne wartości bez wygenerowania jednoznacznego kodu błędu.
Nie stosuj jednej uniwersalnej rezystancji dla wszystkich chłodziarek Haier. W dokumentacji konkretnej rodziny mogą występować różne charakterystyki, a pomiar w temperaturze pokojowej nie zastępuje sprawdzenia tabeli NTC.
Przy wyłączonym urządzeniu obejrzyj również piny złączy. Szukaj śladów nadtopienia, nalotu, luźnego zacisku i przetartej wiązki. Pomiar wykonany na płytce bez odłączenia równoległych obwodów może być zafałszowany.
Sprawdzenie inwertera i sprężarki
W niektórych serwisówkach Haier procedura kontroli sprężarki zmiennoobrotowej obejmuje sprawdzenie zasilania, uruchomienie właściwego testu serwisowego, kontrolę złączy, sygnału do inwertera oraz rezystancji uzwojeń. Dla jednej opisanej rodziny podano kontrolę napięcia sterującego w zakresie około 2,5–3,5 V DC, ale tej wartości nie wolno uogólniać na wszystkie modele Haier.
Pomiar napięć przy pracującym urządzeniu wykonuje się wyłącznie zgodnie ze schematem konkretnego modelu, z użyciem miernika i wyposażenia odpowiedniego do obwodów sieciowych oraz przekształtników. Na płytce inwertera mogą występować niebezpieczne napięcia także po odłączeniu urządzenia, ponieważ kondensatory wymagają czasu na rozładowanie.
Nie mostkuj inwertera, nie podawaj napięcia sieciowego bezpośrednio na sprężarkę i nie uruchamiaj sprężarki „na próbę”. Producent ostrzega, że obejście płytki może spowodować trwałe uszkodzenie silnika. Diagnostykę pod napięciem i pomiary przy inwerterze powinien wykonywać wykwalifikowany serwisant.
Gdzie znajduje się moduł i jak uzyskać dostęp
Inwerter sprężarki jest często zamontowany w dolnej tylnej części chłodziarki, w pobliżu sprężarki. Moduł główny może znajdować się za tylną osłoną, w górnej części obudowy, przy panelu sterowania albo w innym miejscu przewidzianym dla danej konstrukcji. Dokładna lokalizacja i kolejność demontażu zależą od modelu.
Przy wymianie modułu:
- Odłącz urządzenie od zasilania i zabezpiecz je przed przypadkowym ponownym podłączeniem.
- Zapisz położenie przewodów i wykonaj zdjęcia złączy przed ich odpięciem.
- Zdejmij tylko te osłony, które są wskazane w dokumentacji dla danego modelu.
- Nie ciągnij za przewody; wypinaj złącza za obudowę wtyku.
- Przenieś elementy izolacyjne, osłony i uchwyty na nową płytkę w takim samym układzie.
- Sprawdź, czy żadna wiązka nie została przygnieciona przez pokrywę i czy złącza są całkowicie osadzone.
- Po montażu wykonaj test pracy, obserwując start sprężarki, wentylatorów, temperaturę oraz ewentualne alarmy.
Opisane czynności serwisowe przy module i inwerterze wymagają doświadczenia, właściwych narzędzi oraz znajomości zagrożeń związanych z napięciem sieciowym i elementami magazynującymi energię. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak dobrać właściwy moduł do chłodziarki Haier
Elektroniki nie dobieraj wyłącznie po zdjęciu, liczbie pinów lub podobnym numerze. Płytki mogą mieć inne oprogramowanie, układ złączy, wersję sprężarki, konfigurację komór albo wymagania dotyczące zaprogramowania.
Przed zamówieniem przygotuj:
- pełny model chłodziarki z tabliczki znamionowej;
- Product Code, kod produktu lub inne pełne oznaczenie znajdujące się na tabliczce, jeśli występuje;
- numer seryjny lub pozostałe oznaczenia wariantu, gdy producent ich używa;

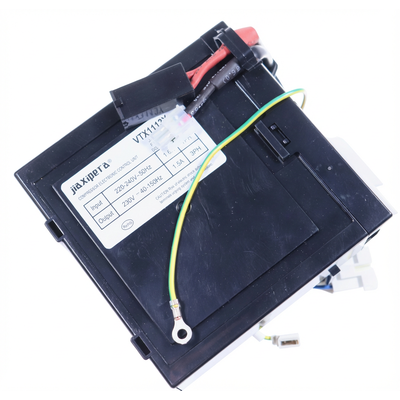

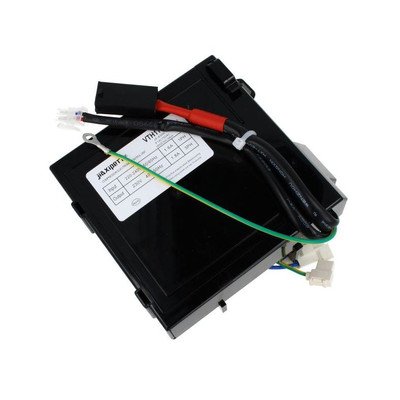

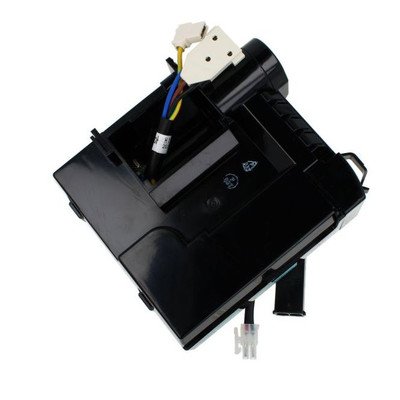

- numer części nadrukowany na starej płytce, na przykład 49123992, 49122459, 0061800802A albo inne oznaczenie — wyłącznie jako identyfikator do porównania, nie jako uniwersalną część;
- zdjęcie etykiety modułu, złączy i całej tabliczki znamionowej.
Jeżeli uszkodzona płytka ma ślady przepięcia, nie zakładaj, że pozostałe elementy są sprawne. Zwarcie w sprężarce, wiązce lub zasilaczu może ponownie uszkodzić nowy inwerter. Przed wymianą drogiego modułu trzeba wykluczyć przyczynę, która doprowadziła do jego uszkodzenia.
Nie każdy moduł wymaga programowania i nie każdy działa po zamontowaniu bez konfiguracji. Informację o programowaniu, wersji oprogramowania lub konieczności zastosowania modułu zaprogramowanego trzeba potwierdzić dla konkretnego modelu i numeru części. Najbezpieczniejszym następnym krokiem jest przesłanie pełnego oznaczenia z tabliczki oraz zdjęcia starego podzespołu do weryfikacji.
FAQ
Czy brak chłodzenia oznacza uszkodzony inwerter?
Nie. Taki objaw może powodować także sprężarka, moduł główny, czujnik, wentylator, oblodzenie parownika, zawór lub nieszczelność układu chłodniczego. Najpierw ustal, czy sprężarka otrzymuje prawidłowe sterowanie i czy jej obwód oraz połączenia są sprawne.
Czy można podłączyć sprężarkę inwerterową bezpośrednio do prądu?
Nie. Sprężarka inwerterowa wymaga odpowiedniego sterowania i nie wolno omijać płytki inwertera. Takie podłączenie może trwale uszkodzić silnik oraz stworzyć zagrożenie porażeniem.
Czy pomiar rezystancji sprężarki potwierdza sprawność inwertera?
Nie. Pomiar uzwojeń może wykazać przerwę, zwarcie lub istotną nierówność, ale nie sprawdza całego układu sterowania ani pracy sprężarki pod obciążeniem. Wynik trzeba zestawić z dokumentacją konkretnego modelu.
Gdzie szukać oznaczenia potrzebnego do doboru modułu Haier?
Pełny model i kod produktu znajdują się zwykle na tabliczce znamionowej wewnątrz chłodziarki, przy bocznej ściance lub w innym miejscu wskazanym w instrukcji. Numer części można odczytać z etykiety albo nadruku na płytce. Do weryfikacji warto przygotować zdjęcia obu oznaczeń.
Czy migająca temperatura wskazuje konkretną płytkę?
Nie. Miganie może oznaczać alarm wysokiej temperatury, błąd czujnika, problem z komunikacją, skutek zaniku zasilania albo inną funkcję danego modelu. Kod lub wzór sygnału trzeba odczytać zgodnie z dokumentacją właściwej rodziny urządzenia.
