Czujniki do lodówek i zamrażarek Hotpoint, Ariston, Indesit
Czujnik temperatury do lodówki Hotpoint, Ariston lub Indesit może powodować słabe chłodzenie, przemarzanie albo oblodzenie parownika, ale podobne objawy wywołują też usterki wentylatora, odszraniania, uszczelki lub modułu. Przed zakupem sprawdź typ sondy, jej miejsce montażu oraz pełne oznaczenia urządzenia, zwłaszcza numer serwisowy.
Jaką funkcję pełni czujnik w lodówce?
Czujnik przekazuje do modułu sterującego informację o temperaturze w określonym miejscu. W zależności od konstrukcji lodówki Hotpoint, Ariston lub Indesit może to być sonda temperatury komory chłodziarki, zamrażarki albo parownika. W modelach No Frost czujnik parownika bierze udział w sterowaniu odszranianiem. Spotyka się również czujniki drzwi, elementy bimetaliczne, wyłączniki magnetyczne i inne zespoły pomiarowe, dlatego sama nazwa „czujnik” nie określa jeszcze właściwej części.
Sonda NTC zmienia rezystancję wraz z temperaturą: przy ochładzaniu jej opór rośnie, a przy ogrzewaniu maleje. Moduł wykorzystuje tę zmianę do sterowania sprężarką, wentylatorem, klapą powietrzną lub grzałką odszraniania. Charakterystyka zależy jednak od konkretnego wariantu. Dwa czujniki o podobnym wyglądzie i identycznej liczbie przewodów mogą mieć różne wartości nominalne oraz inną krzywą rezystancji.
Objawy uszkodzonego czujnika
Uszkodzenie czujnika może powodować między innymi:
- zbyt wysoką temperaturę w chłodziarce lub zamrażarce;
- ciągłą pracę sprężarki i przemarzanie produktów;
- niestabilną temperaturę mimo prawidłowego ustawienia panelu;
- nadmierne oblodzenie parownika w modelach No Frost;
- okresowe zanikanie chłodzenia po kilku dniach poprawnej pracy;
- pojawianie się alarmu albo kodu błędu dotyczącego obwodu temperatury;
- brak reakcji urządzenia na zmianę nastawy temperatury;
- wskazania temperatury wyraźnie różne od temperatury zmierzonej niezależnym termometrem.
Żaden z tych objawów samodzielnie nie potwierdza awarii sondy. Przykładowo słabe chłodzenie chłodziarki przy prawidłowej pracy zamrażarki może wynikać z oblodzenia parownika, niesprawnego wentylatora, zablokowanego kanału powietrznego, klapy, grzałki odszraniania, bezpiecznika termicznego albo nieszczelności drzwi. Jeżeli parownik jest równomiernie oblodzony, a urządzenie pracuje długo, przyczyną może być układ chłodniczy lub sprężarka, a nie czujnik.
Diagnostyka: objaw, sprawdzenie i interpretacja
Lodówka chłodzi za słabo
Najpierw sprawdź, czy problem dotyczy jednej komory, czy całego urządzenia. Zmierz rzeczywistą temperaturę niezależnym termometrem po ustabilizowaniu pracy lodówki. Następnie obejrzyj uszczelkę drzwi, drożność odpływu, kanały powietrzne, pracę wentylatora i stopień oblodzenia parownika.
Jeżeli parownik jest zaszroniony w sposób, który blokuje przepływ powietrza, sam czujnik nie musi być przyczyną. Po prawidłowym rozmrożeniu objaw może czasowo ustąpić, ale jego powrót wskazuje na potrzebę sprawdzenia całego układu odszraniania. Jeżeli oblodzenie powraca mimo sprawnej grzałki, należy uwzględnić czujnik parownika, bezpiecznik termiczny, przewody i moduł sterujący.
Sprężarka pracuje długo, a produkty zamarzają
Sprawdź ustawioną temperaturę, rzeczywistą temperaturę w kilku miejscach komory oraz stan uszczelki. Następnie zbadaj sondę właściwą dla tej komory. Czujnik zwarty lub mający zaniżoną rezystancję może sprawiać, że moduł interpretuje temperaturę jako zbyt wysoką i utrzymuje chłodzenie.
Podobny efekt może wywołać nieszczelność drzwi, częste otwieranie, zasłonięcie czujnika produktami albo problem z modułem. Jeżeli pomiar sondy jest prawidłowy, nie należy wymieniać jej na próbę bez sprawdzenia wiązki i sterownika.
Parownik szybko pokrywa się lodem
W pierwszej kolejności sprawdź, czy drzwi rzeczywiście się domykają, czy uszczelka przylega na całym obwodzie i czy parownik nie został oblodzony wskutek długotrwale uchylonych drzwi. Po rozmrożeniu można sprawdzić działanie wentylatora oraz elementów odszraniania.
Czujnik parownika powinien być prawidłowo zamocowany w miejscu przewidzianym przez producenta. Przesunięcie sondy, odklejenie od parownika albo prowadzenie przewodu poza oryginalną trasą może zmienić warunki pomiaru i zakłócić cykl odszraniania, nawet gdy sam termistor jest elektrycznie sprawny.
Pojawia się kod błędu
Kod związany z czujnikiem zwykle oznacza problem w określonym obwodzie, ale nie wskazuje automatycznie części do zakupu. Moduł może wykryć przerwę, zwarcie lub wartość poza zakresem, a przyczyną może być sama sonda, złącze, przewód, wilgoć, uszkodzenie izolacji albo elektronika.
Znaczenie kodu sprawdź w dokumentacji właściwej dla pełnego modelu i numeru serwisowego. Nie przenoś kodów z innej serii Hotpoint, Ariston lub Indesit na własne urządzenie.
Jak zmierzyć czujnik NTC?
- Odłącz lodówkę od zasilania i przygotuj dostęp do sondy lub jej złącza.
- Odłącz czujnik od modułu albo od wiązki, aby nie mierzyć równolegle innych elementów obwodu.
- Ustaw multimetr na pomiar rezystancji i zmierz opór między przewodami sondy. Przy pomiarze NTC kolejność przewodów nie ma znaczenia.
- Zapisz temperaturę otoczenia czujnika oraz wynik pomiaru.
- Porównaj wartość z charakterystyką przewidzianą dla konkretnego modelu lub numeru części.
- Jeżeli konstrukcja na to pozwala, wykonaj drugi pomiar po schłodzeniu końcówki w bezpieczny sposób. Rezystancja powinna zmienić się płynnie i wyraźnie.
Wynik OL albo bardzo wysoka, niezmienna rezystancja może wskazywać na przerwę w sondzie lub przewodzie. Wynik bliski zeru może wskazywać na zwarcie. Prawidłowy odczyt w temperaturze pokojowej nie potwierdza pełnej sprawności: czujnik może mieć niewłaściwą charakterystykę, przerywać po schłodzeniu albo działać nieprawidłowo tylko przy poruszaniu przewodem.
Nie stosuj jednej wartości, na przykład 10 kΩ, jako uniwersalnego wzorca dla wszystkich lodówek Hotpoint, Ariston i Indesit. W różnych platformach sterowania spotyka się różne czujniki. Pomiar wykonany na podłączonej wiązce może także dać wynik pozornie prawidłowy, mimo uszkodzenia przewodu lub modułu.

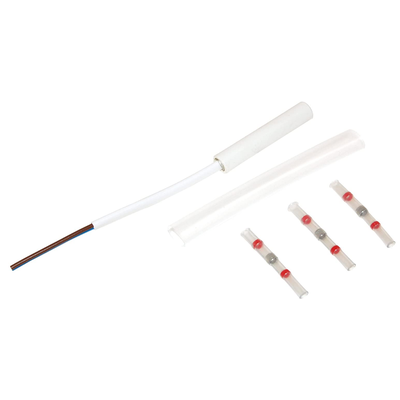

Jeżeli przewód znika w piance izolacyjnej albo dostęp do sondy wymaga demontażu kanału powietrznego, nie wyciągaj go na siłę. Wymiana może wymagać zastosowania zestawu naprawczego albo procedury przewidzianej dla konkretnej wersji urządzenia.
Dostęp i wymiana czujnika
Miejsce montażu zależy od funkcji sondy i konstrukcji lodówki:
- czujnik komory może znajdować się za osłoną na tylnej lub bocznej ściance chłodziarki;
- czujnik zamrażarki bywa umieszczony za osłoną parownika albo w kanale powietrznym;
- czujnik odszraniania jest zwykle mocowany bezpośrednio przy parowniku;
- czujnik drzwi może współpracować z magnesem, kontaktronem lub innym wyłącznikiem;
- sonda zatopiona w izolacji może nie być przeznaczona do wyciągania bez zastosowania części przewidzianej przez producenta.
Przed demontażem odłącz urządzenie od zasilania, wyjmij produkty i zabezpiecz miejsce pracy przed wodą z rozmrażania. Zdejmuj półki i osłony zgodnie z konstrukcją konkretnego modelu. Nie podważaj parownika ostrym narzędziem i nie wierć w jego pobliżu, ponieważ uszkodzenie obiegu chłodniczego może całkowicie unieruchomić urządzenie.
Przed odłączeniem przewodów wykonaj zdjęcie ich ułożenia i oznacz złącza, jeśli w pobliżu znajduje się kilka podobnych wtyczek. Nową sondę zamocuj w tym samym miejscu i poprowadź przewód tak, aby nie dotykał wentylatora, grzałki, ostrych krawędzi ani elementów, na których może gromadzić się lód. Nie zastępuj oryginalnego mocowania przypadkową taśmą, klejem lub mostkiem elektrycznym.
Po montażu sprawdź, czy wszystkie osłony i uszczelnienia wróciły na miejsce, uruchom urządzenie i obserwuj temperaturę oraz cykl pracy. Jeżeli błąd powraca mimo prawidłowego czujnika, sprawdź wiązkę, złącza i moduł sterujący zamiast wymieniać kolejne części bez diagnozy.
Uwaga: demontaż osłon, pomiary elektryczne i prace przy urządzeniu zasilanym wymagają odpowiednich kwalifikacji, doświadczenia i narzędzi. Pomiarów napięcia oraz diagnostyki modułu pod napięciem nie wykonuj bez przygotowania; takie czynności są przeznaczone dla wykwalifikowanego serwisanta.
Jak dobrać właściwy czujnik?
Dobieraj część po pełnych danych urządzenia, a nie tylko po wyglądzie, długości przewodu lub rodzaju wtyczki. Przy lodówkach Hotpoint, Ariston i Indesit przygotuj:
- pełne oznaczenie modelu z tabliczki znamionowej;
- numer serwisowy urządzenia, często zapisany jako 12-cyfrowy numer rozpoczynający się od 85, jeżeli występuje na tabliczce;
- oznaczenie części odczytane ze starej sondy;
- informację, czy czujnik znajduje się w chłodziarce, zamrażarce, przy parowniku, w kanale powietrznym czy przy drzwiach;
- zdjęcie czujnika, złącza i sposobu mocowania.
W starszych urządzeniach mogą występować dodatkowe oznaczenia typu Code, I.C. lub Product No. Ich znaczenie zależy od tabliczki i platformy urządzenia. Podaj wszystkie widoczne numery, zachowując zera, ukośniki i końcówki oznaczeń.
Sama nazwa handlowa modelu może obejmować kilka wersji różniących się modułem, wiązką, charakterystyką NTC, długością przewodu lub sposobem montażu. Przed zakupem porównaj potwierdzony numer części i zakres zgodności katalogowej. Nie zakładaj, że czujnik 10 kΩ, identyczna wtyczka albo podobne zdjęcie oznaczają zgodność z Twoją lodówką.
Jeżeli nie można potwierdzić wariantu po danych z tabliczki, najbezpieczniejszym następnym krokiem jest przygotowanie wyraźnego zdjęcia tabliczki znamionowej oraz starego czujnika z wtyczką i mocowaniem.
Powiązane części przy podobnych objawach
Jeżeli diagnostyka wykaże inną przyczynę, przydatne mogą być również moduły sterujące do lodówek Hotpoint, Ariston i Indesit, termostaty i termiki, grzałki rozmrażania albo wentylatory do lodówek. Ich wymiana ma sens dopiero po odróżnieniu usterki od problemu z czujnikiem.
FAQ
Czy słabe chłodzenie zawsze oznacza uszkodzony czujnik?
Nie. Taki objaw może powodować oblodzony parownik, niesprawny wentylator, problem z odszranianiem, nieszczelne drzwi, klapa powietrzna, moduł sterujący albo układ chłodniczy. Czujnik trzeba ocenić razem z rzeczywistą temperaturą, stanem parownika i wynikami pomiarów.
Czy każdy czujnik NTC 10 kΩ pasuje do lodówki Indesit lub Hotpoint?
Nie. Wartość nominalna jest tylko jednym z parametrów. Liczy się także charakterystyka rezystancji, zakres pracy, sposób wykonania, długość przewodu, złącze, miejsce montażu i zgodność z modułem konkretnego urządzenia.
Jak odróżnić przerwę od zwarcia czujnika?
Po odłączeniu sondy zmierz jej rezystancję. Odczyt OL lub brak ciągłości może wskazywać na przerwę, a wartość bliska zeru na zwarcie. Trzeba jednak sprawdzić również przewód i złącze, ponieważ identyczny wynik może powstać poza samym elementem pomiarowym.
Czy można zmierzyć czujnik bez wyjmowania go z lodówki?
Można wykonać pomiar na jego odłączonym złączu, jeśli dostęp na to pozwala. Pomiar na podłączonej wiązce może obejmować moduł lub inne elementy i dlatego nie zawsze pozwala ocenić samą sondę.
Gdzie znajduje się czujnik odszraniania?
W wielu modelach No Frost jest zamocowany przy parowniku za tylną osłoną zamrażarki, ale układ zależy od konstrukcji. Niektóre urządzenia mają kilka czujników, dlatego przed demontażem trzeba ustalić, który odpowiada za temperaturę parownika, a który za temperaturę komory.
Jakie oznaczenia podać do doboru części?
Podaj pełny model oraz numer serwisowy z tabliczki znamionowej. W przypadku urządzeń Hotpoint, Ariston i Indesit warto dołączyć zdjęcie całej tabliczki, oznaczenie starej części oraz zdjęcie wtyczki i sposobu mocowania. Sam skrócony model może nie identyfikować właściwego wariantu.
