Kondensatory i filtry przeciwzakłóceniowe
Kondensatory silnika i filtry przeciwzakłóceniowe do pralek Hotpoint, Ariston i Indesit mogą odpowiadać za różne usterki: od braku momentu rozruchowego po przerwę w obwodzie zasilania. Przed zakupem ustal rodzaj elementu, wykonaj oględziny i właściwy pomiar, a zgodność części potwierdź pełnym numerem serwisowym pralki.
Kondensator silnika i filtr przeciwzakłóceniowy – to nie są zamienne części

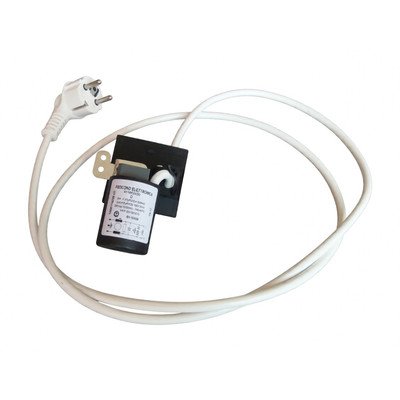

Filtr przeciwzakłóceniowy, nazywany również filtrem sieciowym lub filtrem EMI/RFI, znajduje się na wejściu zasilania pralki. Przepuszcza napięcie sieciowe do dalszych obwodów, a jego dławiki i kondensatory ograniczają zakłócenia przewodzone pomiędzy urządzeniem a instalacją elektryczną.

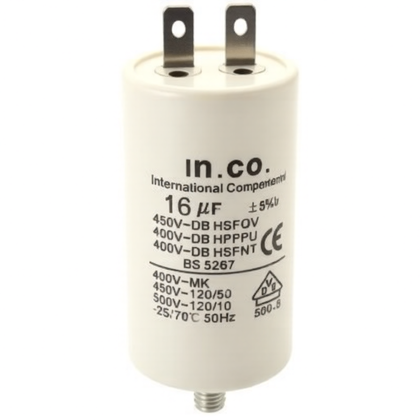

Kondensator silnika pełni inną funkcję: współpracuje z uzwojeniem pomocniczym odpowiedniego silnika indukcyjnego i wpływa na jego moment obrotowy. Nie każda pralka ma taki kondensator. Modele z silnikiem komutatorowym, bezszczotkowym lub napędem falownikowym mogą mieć zupełnie inną konstrukcję. Nie należy więc zakładać, że każdy problem z obrotami bębna oznacza potrzebę zakupu kondensatora.
Jakie objawy może powodować uszkodzony filtr sieciowy?
Uszkodzenie filtra przeciwzakłóceniowego warto brać pod uwagę, gdy:
- pralka nie reaguje na włączenie, mimo że gniazdo jest sprawne;
- bezpiecznik nadprądowy albo wyłącznik różnicowoprądowy zadziała natychmiast po podłączeniu wtyczki;
- w pobliżu wejścia przewodu zasilającego widać okopcenie, stopione złącze lub pękniętą obudowę filtra;
- pojawił się zapach przegrzanej izolacji dochodzący z górnej tylnej części pralki;
- praca urządzenia powoduje wyraźne zakłócenia odbioru radiowego lub innych urządzeń elektronicznych.
Żaden z tych objawów nie rozstrzyga samodzielnie o uszkodzeniu filtra. Całkowity brak zasilania może powodować także przewód zasilający, włącznik, blokada drzwi, przerwana wiązka lub moduł sterujący. Jeżeli zabezpieczenie wyłącza się dopiero podczas grzania, odpompowywania albo rozpędzania bębna, kolejność diagnostyki powinna uwzględnić podzespół uruchamiany właśnie w tym momencie.
Kiedy podejrzewać kondensator silnika?
W pralce rzeczywiście wyposażonej w silnik z kondensatorem utrata pojemności może ograniczyć moment rozruchowy. Silnik może wtedy buczeć, ruszać z opóźnieniem, obracać się bez paska, lecz nie radzić sobie z bębnem albo zatrzymywać się pod obciążeniem.
Podobne zachowanie powodują jednak również:
- zablokowany bęben, zużyte łożyska lub ciało obce między bębnem a zbiornikiem;
- zbyt mocno napięty, zsunięty albo uszkodzony pasek;
- nadpalona kostka i luźne konektory silnika;
- przerwa lub zwarcie w uzwojeniu;
- usterka przekaźnika, okablowania albo układu sterowania;
- zużyte szczotki w silniku komutatorowym, który nie korzysta z kondensatora pracy.
Najpierw, przy pralce odłączonej od sieci, należy sprawdzić, czy bęben obraca się ręką bez nietypowego oporu i tarcia. Następnie trzeba ustalić rodzaj silnika pralki oraz potwierdzić na schemacie lub w katalogu części, czy badany kondensator rzeczywiście z nim współpracuje.
Diagnostyka filtra przeciwzakłóceniowego
Oględziny bez zasilania
Pralkę należy odłączyć od gniazda, zabezpieczyć przed przypadkowym podłączeniem, zakręcić wodę i odczekać przed dotykaniem połączeń. Po zdjęciu odpowiedniego panelu sprawdź filtr, jego mocowanie, zacisk ochronny oraz konektory. Pęknięcie, wyciek masy zalewowej, okopcenie lub stopiony terminal kwalifikują element i uszkodzone złącza do wymiany. Sam brak widocznych uszkodzeń nie potwierdza sprawności.
Pomiar ciągłości torów zasilania
Pomiar wykonuje się wyłącznie po odłączeniu pralki od sieci i odpięciu przewodów filtra zgodnie ze schematem konkretnego wykonania. Omomierzem można sprawdzić ciągłość pomiędzy wejściem i wyjściem przewodu fazowego oraz osobno neutralnego. W sprawnym typowym filtrze w obu torach występuje ciągłość przez uzwojenia dławika; przerwa w jednym torze wskazuje na uszkodzenie filtra, konektora lub przewodu.
Niska rezystancja torów L i N nie oznacza jednak, że filtr prawidłowo tłumi zakłócenia ani że jego izolacja jest sprawna. Zwykły multimetr nie odtwarza warunków pracy pod napięciem i nie ocenia kompletnej charakterystyki dławików oraz kondensatorów X/Y.
Wyzwalanie zabezpieczenia różnicowoprądowego
Przy natychmiastowym zadziałaniu zabezpieczenia należy sprawdzić stan przewodu, filtra, połączenia ochronnego i wiązki przed modułem. Pomiar rezystancji izolacji lub prądu upływu wymaga odpowiedniego miernika oraz procedury uwzględniającej elektronikę pralki. Nieprawidłowo przeprowadzona próba wysokonapięciowa może uszkodzić moduł.
Opisane pomiary izolacji i diagnostyka pod napięciem są przeznaczone dla wykwalifikowanego serwisanta. Wymagają właściwych uprawnień, przyrządów pomiarowych i procedury serwisowej danego modelu.
Nie wolno pozostawiać filtra trwale zmostkowanego. Takie obejście zmienia fabryczną konstrukcję układu zasilania i usuwa element odpowiedzialny za kompatybilność elektromagnetyczną urządzenia.
Jak zmierzyć kondensator silnika?
- Odłącz pralkę od sieci i potwierdź miernikiem brak napięcia.
- Oznacz przewody lub wykonaj zdjęcie połączeń, nie opierając identyfikacji wyłącznie na ich kolorze.
- Rozładuj kondensator przez odpowiednio dobrany rezystor. Nie zwieraj zacisków śrubokrętem.
- Potwierdź brak napięcia na zaciskach i odłącz co najmniej jeden przewód, aby pozostałe obwody nie zafałszowały wyniku.
- Ustaw multimetr na pomiar pojemności i zmierz wartość pomiędzy zaciskami.
- Porównaj wynik z pojemnością oraz tolerancją podaną na obudowie elementu albo w dokumentacji części właściwej dla danego modelu.
Wynik wyraźnie niższy od dopuszczalnego zakresu, zwarcie, przerwa, wyciek lub zdeformowana obudowa przemawiają za wymianą. Wskazanie OL może oznaczać przerwę lub przekroczenie zakresu miernika, dlatego trzeba sprawdzić ustawienia przyrządu.
Prawidłowa pojemność zmierzona małym sygnałem nie daje pełnej pewności działania pod napięciem i obciążeniem. Jeżeli wynik jest zgodny z oznaczeniem, a silnik nadal nie ma momentu, należy skontrolować połączenia, uzwojenia, opory mechaniczne i sterowanie zamiast montować kolejny kondensator na próbę.
Gdzie znajdują się te części i jak przebiega wymiana?
Filtr sieciowy jest zwykle zamontowany przy miejscu wejścia przewodu zasilającego, często pod górnym blatem przy tylnej ścianie. W innych konstrukcjach dostęp może wymagać zdjęcia tylnego panelu. Kondensator silnika bywa mocowany niżej, w pobliżu silnika, do ściany obudowy lub osobnego uchwytu.
Po uzyskaniu dostępu warto sfotografować całe połączenie, oznaczyć stronę wejściową i wyjściową filtra oraz położenie przewodu ochronnego. Nowa część powinna zostać osadzona w fabrycznym uchwycie, bez naprężania przewodów. Luźny konektor trzeba wymienić lub prawidłowo naprawić – przełożenie nadpalonej końcówki na nowy filtr może ponownie doprowadzić do przegrzania.
Po montażu należy sprawdzić, czy:
- przewody są podłączone do właściwych terminali LINE i LOAD, jeżeli producent je rozróżnia;
- połączenie ochronne PE jest kompletne i pewnie zamocowane;
- konektory nie są luźne, nadpalone ani przypadkowo zwarte z obudową;
- przewody nie dotykają paska, koła pasowego ani ostrych krawędzi;
- wszystkie osłony zostały założone przed próbą działania.
Jak dobrać właściwy kondensator lub filtr?
Podobna obudowa i pasujące konektory nie potwierdzają zgodności. W przypadku kondensatora znaczenie mają między innymi jego funkcja w obwodzie, pojemność w µF, tolerancja, napięcie znamionowe AC, dopuszczony tryb pracy, liczba terminali, wymiary i mocowanie. Nie należy samodzielnie zwiększać pojemności, aby „dodać silnikowi mocy”, ponieważ zmienia to warunki pracy uzwojenia pomocniczego.
Przy filtrze trzeba porównać numer części, napięcie i prąd znamionowy, schemat wewnętrzny, liczbę oraz układ zacisków, stronę wejścia i wyjścia, sposób podłączenia PE oraz mocowanie. Filtry o zbliżonym wyglądzie mogą mieć inne połączenia wewnętrzne albo dodatkową listwę zaciskową.
Dla pralek Whirlpool, Bauknecht, Indesit i Hotpoint podstawą doboru jest pełny numer serwisowy z tabliczki znamionowej – często ma 12 cyfr i rozpoczyna się od 85. Sama nazwa modelu może obejmować kilka wersji z innym filtrem, silnikiem lub wiązką. W pralce ładowanej od przodu tabliczka znajduje się zwykle przy otworze drzwiowym; zależnie od wykonania może być również umieszczona w innym miejscu wskazanym przez producenta.
Przed zamówieniem odczytaj pełny numer serwisowy, porównaj numer starej części i jej oznaczenia elektryczne. Jeżeli nadruk jest nieczytelny, wykonaj wyraźne zdjęcie całej tabliczki znamionowej, części, mocowania oraz złączy.
FAQ – kondensatory i filtry przeciwzakłóceniowe
Czy filtr przeciwzakłóceniowy może spowodować całkowity brak zasilania pralki?
Tak, jeżeli nastąpi przerwa w jednym z torów zasilających lub przepali się złącze. Najpierw trzeba jednak wykluczyć gniazdo, przewód, włącznik, wiązkę i układ sterowania. Sama nieaktywna konsola nie jest dowodem uszkodzenia filtra.
Czy kondensator odpowiada za wirowanie każdej pralki Indesit lub Hotpoint?
Nie. Kondensator silnika występuje tylko w określonych konstrukcjach napędu. Pralki z silnikiem komutatorowym lub falownikiem wymagają innej diagnostyki, dlatego obecność kondensatora trzeba potwierdzić dla pełnego numeru serwisowego.
Czy filtr przeciwzakłóceniowy można sprawdzić omomierzem?
Omomierz pozwala wykryć przerwę w torze fazowym lub neutralnym. Nie potwierdza jednak skuteczności tłumienia zakłóceń ani stanu izolacji całego filtra. Do dokładniejszej oceny potrzebne są odpowiednie przyrządy i procedura serwisowa.
Czy można zamontować kondensator o większej pojemności?
Nie należy dobierać większej pojemności na próbę. Wartość wpływa na prąd uzwojenia pomocniczego i moment silnika. Niewłaściwy kondensator może powodować przegrzewanie, nieprawidłową pracę lub uszkodzenie napędu.
Dlaczego nowy filtr musi mieć taki sam układ zacisków?
Zaciski mogą pełnić funkcję wejścia sieciowego, wyjścia do instalacji pralki, połączenia ochronnego lub listwy rozdzielczej. Identyczna liczba konektorów nie gwarantuje takiego samego schematu wewnętrznego, dlatego część należy dobierać katalogowo po numerze serwisowym.
