Panele, uchwyty i elementy obudowy do zmywarek Hotpoint, Ariston, Indesit
Panele, uchwyty i elementy obudowy do zmywarek Hotpoint, Ariston i Indesit dobiera się nie tylko po wyglądzie, lecz także po pełnym numerze serwisowym, stronie montażu, wymiarach i sposobie mocowania. W poradniku wyjaśniamy, jak rozpoznać uszkodzenie, odróżnić je od awarii zawiasu lub zamka i bezpiecznie przygotować wymianę.
Jakie części obejmuje obudowa zmywarki?
Elementy obudowy tworzą zewnętrzną i wewnętrzną warstwę urządzenia oraz jego konstrukcję nośną. W zależności od modelu Hotpoint, Ariston lub Indesit mogą to być:
- zewnętrzny panel drzwi – blacha widoczna od frontu, również w wersji inox, białej lub przygotowanej pod front meblowy;
- wewnętrzny panel drzwi – element, do którego mogą być mocowane dozownik, zamek, zawiasy lub inne części drzwi;
- uchwyt drzwi i jego osłony;
- panel sterowania, ramka i listwy wykończeniowe;

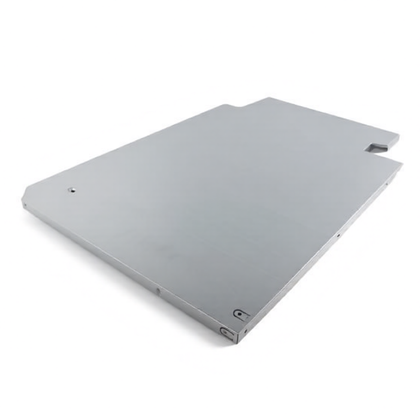

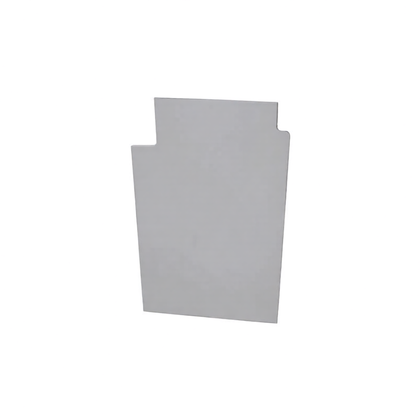

- lewy lub prawy bok obudowy;

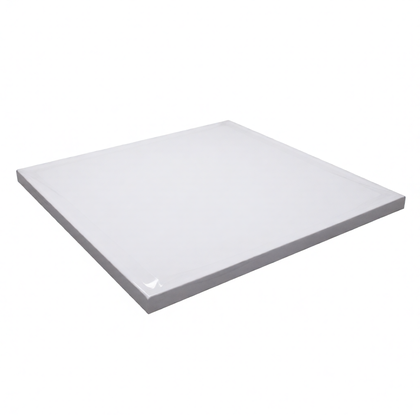

- blat górny w wybranych zmywarkach wolnostojących;
- cokół, maskownica dolna i listwy;
- podstawa, wsporniki oraz elementy mocujące;
- elementy poziomowania, takie jak nóżki i śruby regulacyjne.
Nazwy handlowe mogą się różnić. Panel sterowania, fasada, maskownica, listwa albo uchwyt mogą być sprzedawane osobno lub jako zespół. Przed zakupem trzeba ustalić, czy uszkodzona jest sama osłona, czy również część funkcjonalna znajdująca się pod nią.
Objaw nie zawsze wskazuje na panel
Pęknięcie, wgniecenie lub korozja
Widoczne pęknięcia plastiku, wgniecenia blachy, odpryski emalii i ogniska rdzy zwykle można ocenić podczas oględzin. Sprawdź szczególnie dolną krawędź drzwi, okolice uchwytu, punkty przykręcenia oraz miejsce styku panelu z uszczelką. Jeżeli blacha jest tylko zarysowana, wymiana może być kwestią estetyczną. Jeżeli jest odkształcona, może dodatkowo zmieniać położenie zamka, zawiasów albo uszczelki.
Następny krok: zmierz uszkodzony element, sfotografuj jego mocowania i porównaj numer części z katalogiem dla konkretnego urządzenia. Nie próbuj prostować panelu, jeżeli deformacja dotyczy krawędzi prowadzącej lub punktów mocowania drzwi.

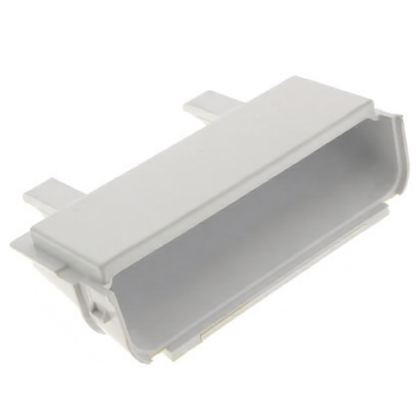

Uchwyt jest luźny albo pękł
Luźny uchwyt może mieć pękniętą obudowę, zerwane mocowanie lub poluzowane śruby. Jeżeli sam uchwyt pracuje, ale drzwi nie zwalniają się prawidłowo, przyczyna może leżeć w mechanizmie zatrzasku albo cięgle, a nie w uchwycie. W niektórych konstrukcjach uchwyt występuje jako część panelu sterowania lub komplet z osłoną.
Przy otwartych drzwiach sprawdź:
- czy uchwyt ma wyczuwalny luz względem panelu;
- czy nie ma pęknięć wokół śrub i zaczepów;
- czy mechanizm zatrzasku porusza się niezależnie od uchwytu;
- czy drzwi nie są skręcone albo opadnięte.
Jeżeli uchwyt jest mocno obciążany, a panel wokół niego jest spękany, wymiana samego uchwytu może nie przywrócić trwałego mocowania. Wtedy potrzebny może być również panel drzwi lub element wzmacniający.
Drzwi nie domykają się albo odskakują
Najpierw usuń z drogi kosze, naczynia i przedmioty wystające poza obrys komory. Następnie obejrzyj zaczep zamka, zamek, zawiasy i sprężyny lub linki. Zabrudzenie zatrzasku może utrudniać jego ruch, natomiast odkształcony panel może powodować niewłaściwe ustawienie zaczepu względem zamka.
| Objaw | Możliwe przyczyny | Co sprawdzić | Wniosek |
| Drzwi nie łapią zaczepu | Zabrudzony lub uszkodzony zamek, przesunięty zaczep, odkształcony panel | Ruch zatrzasku, położenie zaczepu i krawędzi drzwi | Nie kupuj panelu bez wykluczenia zamka i zaczepu |
| Drzwi opadają lub skrzypią | Zawias, sprężyna, linka albo mocowanie | Symetrię pracy obu stron i stan punktów mocowania | Panel może być tylko skutkiem przeciążenia, nie przyczyną |
| Woda pojawia się przy górnej lub bocznej krawędzi drzwi | Uszczelka, zła geometria drzwi, zawias, zamek lub panel | Ślad wody, przyleganie uszczelki i deformację blachy | Sam panel nie usuwa wycieku, jeśli uszczelka lub zawias są zużyte |
| Zmywarka nie rozpoczyna programu | Zamek, mikroprzełącznik, wiązka przewodów albo moduł | Czy drzwi zamykają się mechanicznie i czy zamek sygnalizuje zamknięcie | Nie traktuj braku startu jako dowodu uszkodzenia panelu |
| Panel sterowania nie reaguje | Uszkodzona ramka, przycisk, panel elektroniczny, wiązka lub moduł | Ślady zalania, pęknięcia, złącza i przewody w przegubie drzwi | Część obudowy może wymagać wymiany, ale awaria może być elektryczna |
| Zmywarka jest niestabilna | Nóżka, śruba regulacyjna, podstawa albo nieprawidłowe wypoziomowanie | Czy urządzenie kołysze się i czy regulacja zmienia jego położenie | Nie zastępuj nóżki przypadkowym elementem o podobnym gwincie |
Wyciek nie powinien być diagnozowany wyłącznie na podstawie miejsca, w którym pojawiła się woda. Woda może spływać po wewnętrznej stronie drzwi i wydostać się dalej od rzeczywistego miejsca nieszczelności.
Oględziny i pomiary elementów mechanicznych
W przypadku paneli, uchwytów, cokołów i boków podstawą jest kontrola mechaniczna, a nie pomiar elektryczny. Przed demontażem wykonaj zdjęcia całego elementu oraz zbliżenia mocowań. Zapisz:
- szerokość, wysokość i grubość części, jeżeli mają znaczenie dla montażu;
- stronę montażu: lewą, prawą, wewnętrzną lub zewnętrzną;
- położenie otworów, zatrzasków, prowadnic i wycięć;
- kolor, fakturę oraz wykończenie powierzchni;
- sposób połączenia z uchwytem, zamkiem, zawiasem lub uszczelką.
Pomiar linijką może pomóc odrzucić wyraźnie niepasujący wariant, ale nie potwierdza kompatybilności. Różnica w geometrii krawędzi, kącie przetłoczenia albo położeniu jednego otworu może uniemożliwić montaż mimo zgodnych wymiarów zewnętrznych.
Jeśli problem dotyczy panelu sterowania, oględziny nie wystarczą do oceny elektroniki. Ślady wilgoci, nadpalenia lub korozji są wskazówką, lecz ich brak nie wyklucza uszkodzenia przycisku, wiązki, złącza ani modułu. Pomiary napięcia i ciągłości przewodów wykonuje się wyłącznie według dokumentacji konkretnego modelu; nie należy zwierać styków zamka ani omijać blokady drzwi.
Dostęp do panelu i wymiana
Sposób demontażu zależy od konstrukcji zmywarki, dlatego poniższa kolejność jest schematem organizacyjnym, a nie uniwersalną instrukcją dla każdego modelu.
- Odłącz urządzenie od zasilania i zamknij dopływ wody. Jeżeli zmywarka jest zabudowana, przygotuj bezpieczne wysunięcie urządzenia bez naprężania węży i przewodu.
- Otwórz drzwi i sprawdź sposób mocowania panelu. Wkręty mogą znajdować się od strony wewnętrznej drzwi, pod listwą albo za zaślepkami.
- Podeprzyj zewnętrzny panel przed odkręceniem ostatnich mocowań. Cięższa blacha może opaść i uszkodzić przewody, zawiasy albo krawędź drzwi.
- Oddziel panel tylko na tyle, aby uzyskać dostęp do połączeń. Jeżeli na panelu znajduje się uchwyt, przycisk, wyświetlacz lub przewód, oznacz złącza zdjęciem przed ich odłączeniem.
- Przełóż elementy współpracujące zgodnie z konstrukcją modelu. Nie przenoś automatycznie zamka, uchwytu, uszczelek ani wsporników, jeżeli nowa część jest sprzedawana jako kompletny zespół.
- Załóż panel bez dociskania go na siłę. Wszystkie krawędzie powinny układać się równo, a otwory i zatrzaski powinny pasować bez naprężenia.
- Przed uruchomieniem sprawdź drzwi ręcznie. Powinny otwierać się bez ocierania, zamykać bez nadmiernej siły i prawidłowo zazębiać zamek.
Krawędzie blach drzwi mogą być ostre. Przy pracy przy zamku, panelu sterowania lub wiązce przewodów wymagane są odpowiednie kwalifikacje, doświadczenie i narzędzia. Nie uruchamiaj zmywarki z odsłoniętymi przewodami, nie mostkuj blokady drzwi i nie wykonuj pomiarów pod napięciem bez przygotowania do takich prac.
Po montażu uruchom krótki program obserwacyjny. Sprawdź, czy drzwi nie ocierają, panel nie drga, uchwyt nie ma luzu oraz czy woda nie pojawia się przy krawędziach. W przypadku wymiany elementu mającego wpływ na ustawienie drzwi warto skontrolować również przyleganie uszczelki.
Jak dobrać część do Hotpoint, Ariston lub Indesit?
Podobny wygląd, kolor albo identyczny rozstaw części nie wystarcza do potwierdzenia zgodności. W obrębie jednej serii mogą występować różne panele dla odmiennego wykończenia, wersji zabudowy, strony montażu, sposobu mocowania lub numeru produkcyjnego.
Dla urządzeń Whirlpool, Bauknecht, Indesit i Hotpoint do doboru przygotuj:
- pełny model z tabliczki znamionowej;
- numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85;
- dodatkowe oznaczenia wariantu, jeżeli znajdują się na tabliczce;
- zdjęcie całej tabliczki oraz uszkodzonego elementu;
- informację, czy część jest lewa, prawa, zewnętrzna, wewnętrzna, do zabudowy czy do urządzenia wolnostojącego.
Tabliczka znamionowa zmywarki jest zwykle umieszczona przy wewnętrznej krawędzi drzwi lub w miejscu widocznym po ich otwarciu. W niektórych konstrukcjach oznaczenia mogą znajdować się także przy dolnej części obudowy, na boku lub z tyłu urządzenia.
Nie zamawiaj panelu ani uchwytu wyłącznie po skróconym modelu z frontu urządzenia. Zapisz pełne oznaczenia z tabliczki, zachowując wszystkie cyfry, litery, ukośniki i końcówki. Jeżeli część ma zostać dobrana na podstawie zdjęcia, fotografia powinna obejmować również mocowania i etykietę urządzenia.
Przy problemach z pracą drzwi pomocne mogą być również kategorie zamków, rygli i blokad drzwi, zawiasów, sprężyn i linek, uszczelek oraz nóżek i elementów poziomowania.
Konserwacja i błędy, których warto unikać
- Nie czyść powierzchni inox, lakierowanych ani plastikowych druciakiem i agresywnym środkiem.
- Nie trzaskaj drzwiami i nie podnoś zmywarki za uchwyt.
- Nie opieraj ciężkich przedmiotów o otwarte drzwi.
- Nie wierć nowych otworów w panelu bez potwierdzenia położenia elementów po drugiej stronie.
- Nie stosuj przypadkowych wkrętów, które mogą przebić panel wewnętrzny, uszkodzić przewody albo zmienić docisk uszczelki.
- Nie wymieniaj panelu, zamka i zawiasów jednocześnie „na wszelki wypadek”. Najpierw ustal, który element jest pęknięty, odkształcony lub ma nieprawidłowy ruch.
FAQ
Czy uchwyt drzwi można dobrać tylko po kolorze i długości?
Nie. Oprócz koloru i wymiaru znaczenie mają punkty mocowania, kształt podstawy, sposób połączenia z zatrzaskiem oraz pełne oznaczenie zmywarki. Uchwyt o podobnej długości może mieć inne zaczepy lub inny mechanizm pracy.
Czy panel zmywarki może powodować wyciek wody?
Tak, jeżeli jest odkształcony w miejscu przylegania drzwi, uszczelki albo zamka. Sam wyciek może jednak wynikać również z uszczelki, zawiasu, niewłaściwego poziomowania, nadmiernego poziomu wody lub nieszczelności wewnątrz urządzenia. Miejsce wypływu nie zawsze wskazuje źródło problemu.
Zmywarka nie startuje po zamknięciu drzwi. Czy trzeba wymienić panel?
Nie jest to wystarczający powód do wymiany panelu. Najpierw sprawdź, czy drzwi dochodzą do właściwej pozycji, zaczep trafia w zamek, a zatrzask nie jest zabrudzony lub pęknięty. Jeżeli mechanika działa prawidłowo, przyczyną może być mikroprzełącznik, wiązka przewodów albo moduł sterujący.
Czy można wymienić samą blachę panelu drzwi?
W niektórych modelach tak, ale część może być sprzedawana razem z uchwytem, listwą, ramką lub innymi elementami. Przed demontażem sprawdź, które komponenty są częścią zamawianego zespołu i czy można bezpiecznie przełożyć pozostałe mocowania.
Gdzie znaleźć numer potrzebny do doboru części Indesit lub Hotpoint?
Odczytaj pełną tabliczkę znamionową, zwykle znajdującą się przy wewnętrznej krawędzi drzwi lub na ramie urządzenia. Przygotuj pełny model oraz numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85. Sam skrócony model z panelu sterowania może nie identyfikować właściwego wariantu.
Czy zdjęcie starego panelu wystarczy do dobrania zamiennika?
Zdjęcie pomaga rozpoznać kształt, stronę i rodzaj uszkodzenia, ale nie potwierdza zgodności. Do doboru dołącz zdjęcie tabliczki znamionowej, a przy panelach także fotografie krawędzi, otworów, zatrzasków i elementów mocujących.
