Termostaty, czujniki temperatury i sondy NTC do zmywarek Hotpoint, Ariston, Indesit
Termostat lub czujnik NTC może odpowiadać za brak grzania, zbyt długi program albo błąd temperatury w zmywarce Hotpoint, Ariston lub Indesit. Przed zakupem porównaj oznaczenie urządzenia, sposób montażu, złącze i charakterystykę elementu, ponieważ podobnie wyglądające części nie muszą być zamienne.
Jaką funkcję pełni czujnik temperatury w zmywarce?
W zmywarkach Hotpoint, Ariston i Indesit układ kontroli temperatury może składać się z czujnika NTC, termostatu bimetalicznego, termostatu zabezpieczającego albo elementu zintegrowanego z grzałką, pompą myjącą lub czujnikiem zmętnienia wody. Dokładna konstrukcja zależy od platformy urządzenia i jego pełnego oznaczenia.
Czujnik NTC jest elementem pomiarowym. Jego rezystancja zmienia się wraz z temperaturą, a moduł sterujący wykorzystuje ten sygnał do sterowania grzałką i kontroli przebiegu programu. Termostat bimetaliczny działa jak przełącznik: przy określonej temperaturze rozłącza albo zwiera obwód. W wielu konstrukcjach pełni przede wszystkim funkcję zabezpieczenia przed przegrzaniem.
Nie każdy element określany w sprzedaży jako „termostat” jest czujnikiem NTC. Przed zamówieniem trzeba ustalić, czy potrzebna jest sonda pomiarowa, termostat stały, termostat z określoną temperaturą zadziałania, termostat drzwiowy czy kompletny zespół grzałki.
Objawy uszkodzenia termostatu lub sondy NTC
Sam objaw nie potwierdza awarii czujnika. Podobne zachowanie może powodować grzałka, pompa myjąca, nieprawidłowy poziom wody, wiązka przewodów, przekaźnik albo moduł sterujący.
| Objaw | Możliwe przyczyny | Co sprawdzić przed zakupem części |
| Zmywarka myje zimną wodą | przerwa w grzałce, uszkodzony NTC, termostat otwarty, brak poziomu wody, pompa myjąca o zbyt małym przepływie, przekaźnik lub luty na module | filtr i dopływ wody, poziom wody, połączenia, grzałkę, czujnik oraz tor sterowania |
| Program wyraźnie się wydłuża lub kończy błędem temperatury | woda nie osiąga temperatury, NTC ma nieprawidłową charakterystykę, grzałka jest zakamieniona albo nie jest zasilana | kod zapisany dla konkretnej platformy, grzałkę, NTC, wiązkę i stan pompy myjącej |
| Zmywarka przegrzewa wodę | NTC zaniża odczyt, przewody czujnika mają uszkodzenie, sklejony przekaźnik lub uszkodzenie modułu | zmianę rezystancji NTC wraz z temperaturą, przewody i sterowanie; nie uruchamiaj urządzenia wielokrotnie bez ustalenia przyczyny |
| Program zatrzymuje się podczas podgrzewania | błąd obwodu grzania, czujnika, poziomu wody lub obiegu | czy pompa myjąca pracuje prawidłowo, czy grzałka ma ciągłość i czy czujnik jest prawidłowo zamocowany |
| Naczynia są niedomyte i zimne, ale nie ma kodu błędu | brak grzania może być skutkiem awarii układu temperatury, ale również słabego obiegu wody lub problemu z dopływem | temperaturę po fazie mycia, pracę pompy, drożność filtrów i stan grzałki |
W starszych modelach może występować termostat zabezpieczający zamontowany przy grzałce. W nowszych konstrukcjach funkcję pomiaru często realizuje NTC umieszczony w zespole grzejnym, misie, korpusie pompy albo module czujnika zmętnienia. Dlatego sama nazwa handlowa części nie wystarcza do rozpoznania wariantu.
Diagnostyka: czujnik, grzałka czy moduł?
1. Zacznij od warunków pracy zmywarki
Jeżeli zmywarka nie grzeje, najpierw sprawdź proste przyczyny, które mogą blokować grzanie:
- czy urządzenie pobiera odpowiednią ilość wody;
- czy filtr w komorze i układ odpływowy są drożne;
- czy pompa myjąca uruchamia się i wytwarza wyraźny obieg wody;
- czy w podstawie urządzenia nie ma wody uruchamiającej zabezpieczenie przeciwzalaniowe;
- czy wtyczki, przewody i złącza przy grzałce lub czujniku nie są luźne, nadpalone albo zaśniedziałe.
Grzałka może być sprawna elektrycznie, a mimo to nie zostać załączona, jeżeli moduł nie otrzymuje informacji o prawidłowym poziomie wody lub obiegu. Z kolei słaba pompa myjąca może powodować nieprawidłową wymianę ciepła i błędy grzania, mimo że sama sonda NTC reaguje na temperaturę.
2. Odczytaj kod błędu, ale nie traktuj go jak listy zakupowej
W wybranych zmywarkach platformy EOS spotyka się między innymi alarm obwodu NTC oraz osobne alarmy czasu osiągania temperatury i obwodu grzałki. Oznaczenia i sposób sygnalizacji różnią się jednak między seriami.
Przykładowo, w dokumentacji serwisowej wybranej platformy:
- AL04 oznacza nieprawidłowość obwodu termistora, ale przyczyną może być przewód, złącze, zwarcie, przerwa albo sam czujnik;
- AL08 oznacza przekroczenie czasu osiągania temperatury i może wskazywać również na grzałkę, jej połączenia, nieprawidłowe mocowanie NTC albo nadmierne pienienie;
- AL10 dotyczy obwodu elementu grzejnego, więc nie jest automatycznym potwierdzeniem awarii termostatu.
Tych kodów nie należy przenosić na wszystkie modele Hotpoint, Ariston i Indesit. Najpierw ustal rodzinę urządzenia, sposób sygnalizacji i znaczenie kodu w dokumentacji właściwej dla danego modelu.
3. Pomiar rezystancji NTC
Pomiar NTC ma sens po odłączeniu zmywarki od zasilania i rozłączeniu czujnika od obwodu modułu. Mierz rezystancję bezpośrednio na stykach czujnika albo na końcach jego przewodów, zgodnie ze schematem konkretnego urządzenia. Pomiar wykonany przez podłączony moduł może dać wynik zafałszowany przez inne elementy obwodu.
NTC powinien zmieniać rezystancję w sposób ciągły przy zmianie temperatury. W termistorach typu NTC rezystancja zazwyczaj maleje wraz ze wzrostem temperatury, ale wartość początkowa i charakterystyka zależą od konkretnej części. Nie istnieje jedna uniwersalna rezystancja NTC dla wszystkich zmywarek Hotpoint, Ariston i Indesit.
Przy badaniu:
- odłącz zasilanie i wyjmij wtyczkę z gniazda;
- odłącz złącze NTC od modułu lub od wiązki, nie wykonuj pomiaru na obwodzie pod napięciem;
- zmierz rezystancję w znanej temperaturze otoczenia;
- ogrzewaj czujnik łagodnie, na przykład w kontrolowany sposób w ciepłej wodzie, zabezpieczając złącze przed wilgocią;
- obserwuj, czy wskazanie zmienia się płynnie, bez przerw i nagłych skoków;
- porównaj wynik z tabelą lub charakterystyką przewidzianą dla konkretnego modelu.
Przerwa, odczyt bliski nieskończoności albo zwarcie wskazują na uszkodzenie czujnika lub przewodów, ale przed wymianą trzeba sprawdzić złącze. Prawidłowa zmiana rezystancji w temperaturze pokojowej nie wyklucza usterki ujawniającej się po nagrzaniu, uszkodzenia mechanicznego ani problemu z modułem.
Nie stosuj przypadkowych wartości znalezionych dla innego modelu jako dowodu sprawności. W jednej konstrukcji wartość może wynosić kilka kiloomów, w innej kilkadziesiąt kiloomów, a czujnik zintegrowany z zespołem optycznym może mieć inną charakterystykę niż prosty termistor dwuprzewodowy.

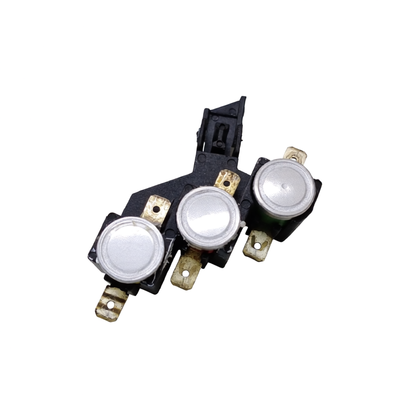

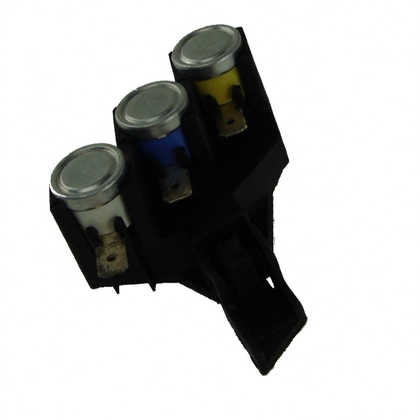

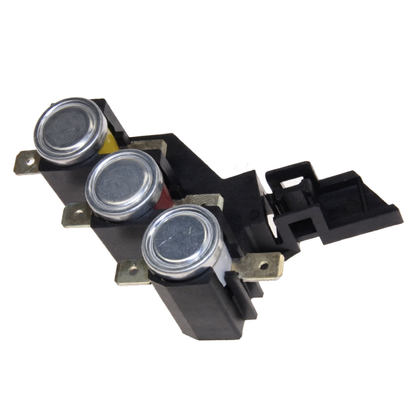

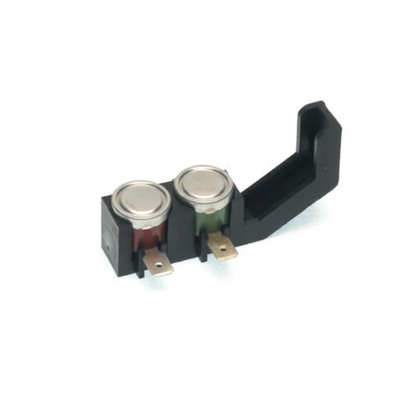

4. Sprawdzenie termostatu bimetalicznego
Jeżeli urządzenie ma osobny termostat, odłącz go od instalacji i sprawdź przejście na jego stykach w temperaturze otoczenia. To, czy termostat powinien być normalnie zwarty czy rozwarty, wynika z oznaczenia elementu i schematu urządzenia. Nie zakładaj tego wyłącznie na podstawie wyglądu.
Termostat zadziałania można sprawdzać temperaturowo tylko wtedy, gdy znasz jego temperaturę przełączenia i masz bezpieczne, kontrolowane źródło ciepła. Nie podgrzewaj elementu płomieniem i nie zwieraj go na stałe w celu obejścia zabezpieczenia. Termostat może być jednorazowym bezpiecznikiem termicznym albo elementem resetowalnym — te części nie są zamienne.
Jeżeli termostat ma prawidłowe przejście, nadal pozostaje do sprawdzenia grzałka, przewody, przekaźnik i moduł. Test ciągłości nie potwierdza zachowania elementu w temperaturze roboczej.
Dostęp do czujnika i wymiana
W zależności od konstrukcji czujnik może znajdować się:
- pod komorą, w tylnej części misy lub przy korpusie pompy;
- w zespole grzałki przepływowej albo pompo-grzałki;
- w module czujnika zmętnienia wody;
- przy grzałce jako termostat zabezpieczający;
- przy drzwiach, jeżeli jest to termostat odpowiedzialny za konkretną funkcję temperaturową.
Typowy dostęp do elementu znajdującego się pod misą wymaga wyjęcia zmywarki z zabudowy, odłączenia wody i odpływu oraz zdjęcia cokołu lub dolnej osłony. W niektórych modelach urządzenie trzeba położyć na boku, po wcześniejszym usunięciu wody z misy i filtrów. Nie każdą zmywarkę można bezpiecznie przechylać w ten sam sposób — sprawdź instrukcję serwisową właściwego modelu, aby nie zalać modułu ani nie uszkodzić zabezpieczenia przeciwzalaniowego.
Przy wymianie:
- oznacz położenie złącza i przebieg przewodów przed demontażem;
- odłącz zasilanie oraz zamknij dopływ wody;
- zdejmij tylko te osłony, które są potrzebne do uzyskania dostępu;
- sprawdź, czy czujnik jest wkręcany, wciskany, zatrzaskiwany czy mocowany śrubami;
- nie ciągnij za przewody i nie podważaj plastikowej obudowy metalowym narzędziem w miejscu uszczelnienia;
- zamontuj element w tej samej pozycji i z prawidłową uszczelką;
- podłącz złącze do właściwego gniazda i poprowadź przewody z dala od grzałki, pompy oraz ruchomych części;
- załóż wszystkie osłony przed próbą pracy urządzenia;
- wykonaj program testowy albo krótki cykl i sprawdź, czy nie ma wycieku, błędu oraz nienaturalnego przegrzewania.
Wymiana samego NTC nie jest właściwa, gdy producent przewidział czujnik jako część nierozbieralną zespołu pompy, grzałki albo czujnika optycznego. W takim przypadku trzeba dobrać cały zespół zgodny z katalogiem części dla urządzenia.
Opisane czynności serwisowe wymagają doświadczenia, właściwych narzędzi i znajomości zasad pracy z urządzeniami elektrycznymi oraz wodnymi. Pomiary napięcia podczas pracy, kontrolę przekaźnika i diagnostykę modułu powinien wykonywać wykwalifikowany serwisant. Przed każdym demontażem odłącz zasilanie, a po pomiarach pod napięciem ponownie odłącz urządzenie przed dotykaniem części.
Jak dobrać właściwy termostat lub czujnik NTC?
Dobieraj część na podstawie pełnych danych z tabliczki znamionowej i zgodności katalogowej, a nie tylko na podstawie zdjęcia lub liczby pinów. Sprawdź:
- pełny model urządzenia;
- numer serwisowy, jeżeli występuje na tabliczce;
- kod produktu lub oznaczenie fabryczne części;
- typ elementu: NTC, termostat stały, termostat resetowalny, termostat drzwiowy lub czujnik zintegrowany;
- miejsce i sposób montażu;
- liczbę przewodów, rodzaj złącza i ułożenie styków;
- temperaturę zadziałania termostatu albo charakterystykę NTC;
- współpracę z grzałką, pompą, misą lub modułem czujnika zmętnienia.
W przypadku marek Whirlpool, Indesit, Ariston i Hotpoint numer serwisowy często ma większe znaczenie niż skrócona nazwa modelu. W zależności od generacji może mieć 12 cyfr i często zaczynać się od 85, ale sposób oznaczania zależy od urządzenia. Odczytaj pełne dane z tabliczki, zwykle umieszczonej na wewnętrznej krawędzi drzwi, ramie komory albo boku obudowy.
Nie zakładaj zgodności tylko dlatego, że nowa część ma identyczne złącze. Różna charakterystyka NTC może powodować błędny odczyt temperatury, a termostat o innej temperaturze zadziałania może nie chronić grzałki prawidłowo. Przed zamówieniem porównaj oznaczenie starego elementu i prześlij pełne dane zmywarki oraz zdjęcie części z widocznym złączem.
Jeżeli objaw dotyczy jednocześnie braku grzania i słabego obiegu wody, sprawdź także kategorię pomp myjących, obiegowych i silników do zmywarek Hotpoint, Ariston i Indesit. Przy podejrzeniu uszkodzenia samego obwodu grzejnego pomocna będzie kategoria grzałek, pompo-grzałek i grzałek przepływowych. Jeśli zmywarka nie osiąga prawidłowego poziomu wody, sprawdź również hydrostaty, presostaty i czujniki poziomu wody.
Konserwacja układu temperatury
Czujnika NTC ani termostatu zwykle nie konserwuje się osobno. Można jednak ograniczyć przyczyny problemów z ich otoczeniem:
- regularnie czyść filtry i przestrzeń wokół misy;
- stosuj sól regeneracyjną zgodnie z twardością wody i ustawieniami urządzenia;
- usuwaj osad z układu grzejnego środkami przeznaczonymi do zmywarek;
- nie używaj nadmiernej ilości detergentu ani środka, który silnie się pieni;
- kontroluj, czy wiązka przewodów nie ociera się o obudowę pompy lub grzałkę;
- po naprawie sprawdź szczelność połączeń i prawidłowe zamocowanie czujnika.
Osad na grzałce może pogarszać wymianę ciepła, ale jego obecność nie jest dowodem uszkodzenia NTC. Zanim wymienisz czujnik, rozdziel problem pomiaru temperatury od problemu z grzaniem, poziomem wody i obiegiem.
FAQ
Czy brak grzania oznacza uszkodzony czujnik NTC?
Nie. Brak grzania może powodować również grzałka, termostat zabezpieczający, przekaźnik, przewody, moduł sterujący, niewłaściwy poziom wody albo pompa myjąca o zbyt małym przepływie. Najpierw sprawdź kod błędu, warunki napełnienia i obiegu wody, a następnie wykonaj pomiary odłączonych elementów.
Jaką rezystancję powinien mieć czujnik NTC w zmywarce Indesit?
Nie ma jednej wartości dla wszystkich modeli. Rezystancja zależy od typu NTC i temperatury pomiaru. Sprawny czujnik powinien reagować na zmianę temperatury w sposób ciągły, ale wynik trzeba porównać z charakterystyką właściwą dla konkretnej zmywarki.
Czy można zastąpić termostat NTC zwykłym termostatem?
Nie. NTC przekazuje modułowi zmienny sygnał rezystancyjny, a termostat bimetaliczny przełącza obwód przy określonej temperaturze. Są to różne elementy o innym sposobie działania i nie można ich zamieniać bez potwierdzenia konstrukcji urządzenia.
Gdzie znajduje się sonda temperatury w zmywarce Hotpoint?
Zależnie od modelu może być zamontowana w misie, korpusie pompy, zespole grzałki, czujniku zmętnienia albo przy grzałce jako zabezpieczenie. Do ustalenia położenia potrzebny jest pełny model lub numer serwisowy urządzenia.
Czy kod błędu temperatury wskazuje część do wymiany?
Nie. Kod wskazuje obszar diagnostyczny, ale przyczyną mogą być przewody, złącza, grzałka, pompa, poziom wody, termostat, NTC albo moduł. Znaczenie kodu trzeba odczytać dla właściwej platformy i potwierdzić pomiarami.
Jakie dane podać przy doborze części?
Podaj pełny model oraz numer serwisowy z tabliczki znamionowej, a także oznaczenie starego czujnika lub termostatu i zdjęcie złącza. W przypadku części zintegrowanej z grzałką albo pompą potrzebne może być dobranie całego zespołu.
