Elementy obudowy ekspresów Jura
Elementy obudowy ekspresów Jura obejmują między innymi pokrywy, panele, klapki, kratki i osłony. Pęknięcia, luzy lub problemy z domykaniem nie zawsze oznaczają awarię mechanizmu, ale mogą utrudniać obsługę i narażać wnętrze na zabrudzenia. Dobieraj część po pełnym oznaczeniu modelu oraz kształcie i mocowaniach uszkodzonego elementu.
Jakie części należą do elementów obudowy ekspresów Jura
W tej kategorii znajdują się części zewnętrzne i konstrukcyjne ekspresów Jura, między innymi:
- boczne i przednie panele obudowy;

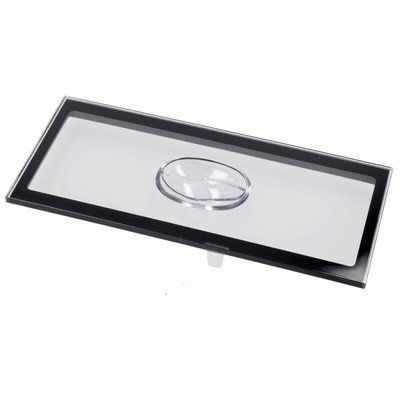

- pokrywy zbiornika wody, zbiornika ziaren lub zasobnika kawy mielonej;
- klapy pojemnika na fusy i drzwiczki serwisowe;
- kratki ociekowe, elementy tacki i osłony strefy ociekowej;
- osłony wylotu kawy, maskownice, uchwyty oraz drobne elementy mocujące;
- zawiasy, zaczepy, magnesy i prowadnice współpracujące z pokrywami lub klapkami.
Nie każda część widoczna z zewnątrz jest wyłącznie elementem dekoracyjnym. Pokrywa może osłaniać zasobnik przed wilgocią i zabrudzeniami, kratka ustalać położenie naczynia, a klapka współpracować z magnesem lub czujnikiem pozycji. Dlatego przed wymianą warto ustalić, czy uszkodzenie dotyczy samej obudowy, czy również części znajdującej się pod nią.
Objawy uszkodzenia i możliwe przyczyny
Najbardziej typowe objawy to pęknięcie, wyłamany zaczep, odkształcenie tworzywa, luźny panel, trudność z zamknięciem pokrywy albo przesuwanie się tacki. Ich interpretacja zależy od miejsca uszkodzenia.
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Pokrywa nie domyka się lub odstaje | Pęknięty zawias, wyłamany zaczep, odkształcona pokrywa, zabrudzenie prowadnicy | Obejrzyj zawiasy, zaczepy i miejsce oparcia pokrywy; usuń luźne ziarna lub fusy | Jeżeli elementy są całe, problem może powodować zabrudzenie albo źle osadzony sąsiedni moduł. Pęknięty zaczep zwykle wymaga wymiany części. |
| Tacka lub kratka przesuwa się, przechyla albo wypada | Uszkodzona kratka, pęknięta tacka, zużyta prowadnica lub brak elementu ustalającego | Porównaj wszystkie punkty podparcia i prowadzenia; sprawdź, czy tacka wchodzi do końca | Sam luz nie musi oznaczać awarii obudowy. Jeżeli prowadnice są całe, przyczyną może być nieprawidłowe złożenie albo obce ciało. |
| Ekspres zgłasza otwartą klapkę | Brak kontaktu z magnesem lub elementem uruchamiającym czujnik, przesunięta klapka, uszkodzenie czujnika lub przewodu | Sprawdź położenie klapki, magnesu i elementu naciskającego; nie mostkuj zabezpieczenia | Wymiana samej klapki pomoże tylko wtedy, gdy uszkodzenie rzeczywiście uniemożliwia prawidłowe zadziałanie układu. |
| Panel drży lub trzeszczy podczas pracy | Wyłamane zatrzaski, brak śruby, pęknięte mocowanie, luźny element wewnętrzny | Przy odłączonym urządzeniu delikatnie sprawdź luz panelu i stan mocowań | Jeżeli obudowa jest stabilna, hałas może pochodzić z pompy, młynka, napędu lub wentylatora, a nie z panelu. |
| Wnętrze jest bardziej narażone na wilgoć i zabrudzenia | Brak pokrywy, szczeliny po pęknięciu, niedomknięta klapka | Sprawdź, czy uszkodzenie znajduje się nad zbiornikiem, młynkiem lub elektroniką | Uszkodzoną osłonę warto wymienić przed dalszą eksploatacją, zwłaszcza jeżeli w jej pobliżu występuje para, rozlana woda lub pył kawowy. |
Pęknięcie obudowy nie jest dowodem uszkodzenia elektroniki ani układu zaparzania. Jeżeli jednocześnie pojawiły się wycieki, nietypowe dźwięki, brak kawy lub komunikaty serwisowe, trzeba osobno sprawdzić części odpowiedzialne za dany objaw. Wymiana panelu nie usunie przyczyny wycieku z przewodu ani problemu z pompą.
Co sprawdzić przed zamówieniem
Przed wyborem części wykonaj oględziny przy wyłączonym i ostudzonym ekspresie:
- Zdemontuj wyłącznie łatwo dostępne elementy użytkowe, takie jak zbiornik wody, tacka lub pojemnik na fusy.
- Usuń ziarna, fusy i zabrudzenia z prowadnic oraz miejsc osadzenia pokryw.
- Obejrzyj część z każdej strony: sprawdź zawiasy, zatrzaski, otwory, prowadnice, magnesy i punkty podparcia.
- Zrób zdjęcie uszkodzonego elementu oraz jego położenia przed demontażem.
- Odczytaj pełne oznaczenie ekspresu z tabliczki znamionowej lub etykiety urządzenia i porównaj je z zakresem zgodności części.
Samo podobieństwo koloru albo kształtu nie wystarcza. W obrębie jednej serii Jura mogą występować różne wersje wykończenia, położenia zaczepów, szerokości panelu, koloru tworzywa i sposobu mocowania. Także identyczne złącze lub zbliżone wymiary nie potwierdzają zgodności, jeżeli część współpracuje z czujnikiem, magnesem albo elementem prowadzącym.
Dostęp do elementów obudowy
Dostęp zależy od rodziny ekspresu Jura i od tego, czy wymieniana jest część zewnętrzna, czy panel osłaniający mechanizm. Drobne pokrywy i kratki często można wyjąć bez otwierania całej obudowy. Boczne panele i górna pokrywa mogą natomiast wymagać zdjęcia kilku osłon, odkręcenia śrub zabezpieczających oraz zwolnienia zatrzasków.
Przy demontażu obudowy:
- odłącz urządzenie od zasilania i odczekaj, aż ostygną elementy mające kontakt z gorącą wodą lub parą;
- opróżnij zbiornik wody, tackę, pojemnik na fusy i zasobnik ziaren, aby nic nie wysypało się do wnętrza;
- pracuj na miękkiej powierzchni, która nie porysuje paneli;
- układaj śruby według miejsca montażu, ponieważ mogą różnić się długością i rodzajem łba;
- przed odłączeniem przewodu lub taśmy zrób zdjęcie ułożenia połączeń;
- nie podważaj panelu siłą — zatrzask może być schowany pod inną osłoną albo element może być nadal przykręcony;
- sprawdź, czy przewody, rurki i przewody uziemiające nie są przytrzaśnięte przez obudowę podczas składania.
W niektórych konstrukcjach najpierw zdejmuje się górne pokrywy i elementy zasobnika, następnie odkręca mocowania górnej części, a dopiero później wysuwa boczne panele. W innych modelach kolejność jest inna. Przykładowo w ekspresie ENA Micro 9 górna pokrywa jest zwalniana po odłączeniu urządzenia, wyjęciu zbiornika wody, szuflady na fusy, pokrywy zasobnika ziaren oraz usunięciu centralnej osłony wentylacyjnej, pokrywy przedniej i odpowiednich paneli bocznych. Instrukcji demontażu jednego modelu nie należy traktować jako uniwersalnej dla wszystkich ekspresów Jura.
Opisane czynności przy otwieraniu obudowy wymagają doświadczenia, właściwych narzędzi i zachowania zasad bezpieczeństwa. Po zdjęciu osłon dostępne mogą być elementy sieciowe, gorące oraz części ruchome. Osoba bez przygotowania nie powinna wykonywać pomiarów pod napięciem ani uruchamiać ekspresu z odsłoniętymi zabezpieczeniami.
Wymiana i montaż
Wymiana pojedynczej pokrywy, kratki lub klapki zwykle polega na zwolnieniu zawiasu, zatrzasku albo punktów prowadzących i osadzeniu nowego elementu w tej samej pozycji. Przy panelach bocznych lub górnych zakres prac może obejmować częściowy demontaż obudowy.
Podczas montażu zwróć uwagę na:
- prawidłowe ułożenie zawiasów i zaczepów;
- prowadzenie przewodów, węży oraz taśm z dala od krawędzi i ruchomych elementów;
- pełne osadzenie panelu przed dokręceniem śrub;
- właściwe położenie magnesu, elementu naciskającego lub znacznika współpracującego z czujnikiem;
- brak szczeliny powstałej przez przyciśnięty przewód albo źle założoną uszczelkę;
- swobodne działanie pokryw, tacki i pojemników po złożeniu.
Po naprawie, jeszcze przed normalnym użytkowaniem, sprawdź przy odłączonym urządzeniu, czy wszystkie elementy zamykają się bez nadmiernej siły. Następnie wykonaj krótki test zgodny z instrukcją konkretnego modelu: sprawdź poprawne osadzenie zbiornika, tacki i pojemnika na fusy, reakcję na zamknięcie klapek oraz brak ocierania i drgań. Jeżeli pojawi się komunikat o otwartej klapce, nie omijaj zabezpieczenia — ponownie sprawdź położenie elementu i jego współpracę z czujnikiem.
Jak dobrać część do ekspresu Jura
Do identyfikacji potrzebne jest pełne oznaczenie modelu ekspresu Jura, a nie tylko nazwa serii, na przykład „E8”, „J5” lub „Impressa”. Odczytaj także numer znajdujący się na starej części, jeżeli jest widoczny. Przy elementach obudowy pomocne są zdjęcia:
- całego urządzenia od strony montażu;
- uszkodzonej części z przodu i od spodu;
- zaczepów, zawiasów oraz prowadnic;
- tabliczki znamionowej lub etykiety urządzenia;
- ewentualnego oznaczenia producenta od wewnętrznej strony elementu.
Jeżeli ekspres występuje w kilku wersjach kolorystycznych lub wyposażeniowych, sprawdź również wykończenie i stronę montażu. W przypadku paneli, pokryw i klapek nawet niewielka różnica w położeniu zaczepu może uniemożliwić prawidłowy montaż. Nie zakładaj, że część pasuje do całej serii tylko dlatego, że pasuje do jednego modelu z tej serii.
Najbezpieczniejszy następny krok to porównanie pełnego modelu, oznaczenia starej części, wymiarów, mocowań i fotografii z opisem zgodności katalogowej. Jeżeli nie można jednoznacznie rozpoznać wariantu, przygotuj zdjęcie tabliczki znamionowej oraz uszkodzonego elementu przed zakupem.
FAQ
Czy pęknięty panel może powodować błąd ekspresu Jura?
Może, jeżeli panel lub klapka nie utrzymuje elementu współpracującego z czujnikiem, magnesem albo blokadą. Samo pęknięcie dekoracyjnej osłony nie oznacza jednak automatycznie usterki elektroniki. Trzeba sprawdzić, czy urządzenie rozpoznaje prawidłowe położenie klapki i czy nie ma uszkodzenia czujnika lub jego mocowania.
Czy można dobrać pokrywę tylko po nazwie serii Jura?
Nie. Nazwa serii może obejmować kilka wersji konstrukcyjnych i kolorystycznych. Do doboru potrzebny jest pełny model ekspresu, a przy wątpliwościach również oznaczenie starej części, zdjęcie mocowań oraz dane z tabliczki znamionowej.
Czy luźna kratka ociekowa oznacza uszkodzenie całej tacki?
Nie zawsze. Przyczyną może być zabrudzenie prowadnicy, niepełne wsunięcie tacki, pęknięta kratka albo wyłamany punkt podparcia. Obejrzyj wszystkie miejsca ustalające i sprawdź, czy tacka dochodzi do końca bez użycia siły.
Czy do wymiany elementu obudowy potrzebny jest miernik?
Do oceny pękniętej pokrywy, panelu lub kratki zwykle wystarczą oględziny, pomiar wymiarów i porównanie mocowań. Miernik może być potrzebny dopiero wtedy, gdy objaw wskazuje na czujnik, przewód lub inny element elektryczny znajdujący się pod obudową.
Czy można skleić pękniętą obudowę zamiast ją wymienić?
Klejenie może być tymczasowe przy części dekoracyjnej, która nie przenosi obciążenia i nie współpracuje z zatrzaskiem. Nie powinno zastępować elementu, który ustala zbiornik, zamyka komorę, uruchamia czujnik lub chroni wnętrze przed wilgocią. Klej może także utrudnić późniejszy demontaż.
Co przygotować, gdy nie wiem, jaki panel lub klapkę zamówić?
Przygotuj pełne oznaczenie modelu Jura, zdjęcie tabliczki znamionowej, fotografię całego ekspresu oraz zdjęcia uszkodzonego elementu z widocznymi zaczepami i zawiasami. Warto również podać numer lub oznaczenie znajdujące się na wewnętrznej stronie części.
