Enkodery do ekspresu Jura
Enkoder do ekspresu Jura zlicza ruch napędu zespołu zaparzacza. Błąd 8, zatrzymywanie mechanizmu lub głośna praca nie oznaczają jednak automatycznie uszkodzenia enkodera — podobne objawy powodują zabrudzenia, zużyte uszczelki, koła zębate, silnik albo elektronika. Przed zakupem porównaj pełne oznaczenie ekspresu i wykonanie części.
Jaką funkcję pełni enkoder w ekspresie Jura?

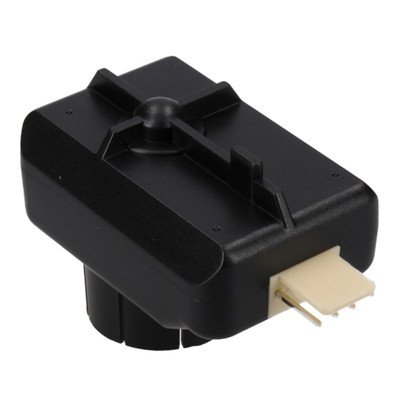

Enkoder jest czujnikiem obrotu zamontowanym przy silniku napędu zespołu zaparzacza. Przekazuje elektronice informację o ruchu wału, dzięki czemu sterownik może ocenić, czy zaparzacz przeszedł przez wymagane położenia: pozycję spoczynkową, pozycję prasowania kawy i pozycję powrotu. W zależności od generacji urządzenia stosowane są różne wersje tego elementu, dlatego sam wygląd lub liczba styków nie potwierdza zgodności.
W tej kategorii występują enkodery stosowane w wielu rodzinach ekspresów Jura, między innymi w wybranych modelach A, C, E, ENA, F, J, S, X, Z i GIGA. Lista modeli przypisana do konkretnego wariantu części może się różnić, więc należy traktować ją jako wskazówkę, a nie zamiennik sprawdzenia pełnego modelu urządzenia.
Objawy uszkodzenia enkodera
Problem z enkoderem lub jego mocowaniem może powodować:
- komunikat Error 8 albo sygnalizację błędu po próbie ustawienia zaparzacza;
- zatrzymanie napędu w przypadkowym miejscu;
- wielokrotne próby jazdy zaparzacza w jedną lub obie strony;
- wyłączenie ekspresu po krótkim cyklu inicjalizacji;
- pracę silnika bez zatrzymania w oczekiwanym położeniu;
- prawidłowy ruch mechanizmu, ale błędne rozpoznanie jego pozycji przez sterownik;
- okresowe występowanie usterki, zwłaszcza gdy enkoder jest luźny albo ma uszkodzone mocowanie.
Sam błąd 8 nie jest dowodem awarii enkodera. Oznacza problem z wykonaniem lub rozpoznaniem ruchu zespołu zaparzacza. Ten sam komunikat może pojawić się, gdy mechanizm porusza się z nadmiernym oporem, przeskakuje koło zębate, nie pracuje silnik albo nie jest sterowany moduł elektroniki.
Diagnostyka: objaw → sprawdzenie → następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Błąd 8, a zaparzacz porusza się ciężko lub słychać przeciążenie | Zabrudzenie, zaschnięta kawa, zużyte uszczelki, brak właściwego smarowania, opór napędu | Po odłączeniu zasilania ocenić stan zaparzacza, prowadnic i widocznych resztek kawy; sprawdzić, czy mechanizm nie zacina się mechanicznie | Jeżeli ruch jest ciężki, nie zaczynaj od wymiany enkodera. Najpierw usuń przyczynę mechaniczną i oceń stan uszczelek oraz napędu |
| Błąd 8, silnik buczy, zgrzyta albo słychać przeskakiwanie | Zużyte koło zębate, nieprawidłowe zazębienie, przeciążony silnik lub zablokowany zaparzacz | Obejrzeć koło napędowe i elementy przeniesienia ruchu; szukać startych, pękniętych lub przesuniętych zębów | Uszkodzenie mechaniczne może powodować błędne zliczanie ruchu mimo sprawnego enkodera |
| Zaparzacz porusza się, ale sterownik nie rozpoznaje położenia | Luźny, pęknięty albo zabrudzony enkoder; uszkodzone przewody lub złącze | Obejrzeć zamocowanie enkodera na silniku, przewody, wtyczkę i styki; sprawdzić, czy element nie obraca się niezależnie od wału | Pęknięte zaczepy lub niestabilne osadzenie są wskazaniem do wymiany elementu albo właściwej naprawy mocowania |
| Silnik nie rusza, słychać tylko kliknięcia przekaźników | Brak zasilania silnika, usterka modułu sterującego, przewodów, przekaźnika, transformatora albo samego napędu | Najpierw sprawdzić ciągłość połączeń i stan wtyczek; pomiar napięcia podczas komendy ruchu wymaga dostępu do zasilonego urządzenia | Brak napięcia na silniku nie potwierdza awarii enkodera. Wskazuje na konieczność sprawdzenia toru zasilania i sterowania |
| Usterka występuje tylko po czyszczeniu lub wcześniejszym demontażu | Nieprawidłowo złożony zaparzacz, przesunięte koło, niedopięta wtyczka, uszkodzone mocowanie | Porównać ułożenie elementów z dokumentacją właściwego modelu i sprawdzić wszystkie złącza | Przed zakupem części trzeba wykluczyć błąd montażu, ponieważ elektronika może otrzymywać nieprawidłowy sygnał z poprawnego czujnika |
Co można sprawdzić bez pomiaru pod napięciem?
Odłącz ekspres od sieci, wyjmij zbiornik wody i tackę, a następnie uzyskaj dostęp do napędu zgodnie z konstrukcją danego modelu. Zakres demontażu obudowy różni się między seriami Jura — nie należy przenosić kolejności śrub, paneli ani położenia złączy z jednego modelu na inny.
Przy odłączonym urządzeniu warto sprawdzić:
- Czy enkoder jest stabilnie osadzony na wale silnika.
- Czy plastikowe zaczepy lub pierścienie mocujące nie są pęknięte.
- Czy przewód enkodera nie jest przetarty, zalany lub wyrwany przy wtyczce.
- Czy na złączu nie ma śladów korozji, kawy lub wilgoci.
- Czy koło napędowe nie ma startych zębów i nie przesuwa się względem wału.
- Czy zespół zaparzacza oraz jego prowadzenie nie są zablokowane przez zaschnięte resztki kawy.
Taka kontrola może wskazać luźny lub uszkodzony element, ale nie potwierdza wszystkich parametrów elektrycznych enkodera. Zwykły pomiar rezystancji nie jest uniwersalnym testem sprawności czujnika, ponieważ sposób działania, wyprowadzenia i sygnał zależą od zastosowanej wersji. Do oceny sygnału podczas pracy potrzebna jest dokumentacja konkretnego modelu i odpowiedni przyrząd pomiarowy.
Pomiar napięcia i sygnału
Pomiar napięcia na silniku lub sygnałów sterujących wykonuje się przy otwartej obudowie i zasilonym ekspresie, podczas inicjalizacji albo cyklu serwisowego. Jest to praca przy napięciu sieciowym, elementach grzejnych i instalacji wodnej. Powinna być wykonywana wyłącznie przez osobę z odpowiednimi kwalifikacjami, doświadczeniem i narzędziami. Nie wolno dotykać przewodów, zwierać styków ani omijać blokad bezpieczeństwa.
Jeżeli silnik otrzymuje prawidłowe sterowanie, a mechanizm jest mechanicznie sprawny, należy wrócić do kontroli enkodera, jego mocowania, przewodów i sygnału. Jeżeli napięcie nie pojawia się na silniku, wymiana enkodera nie rozwiąże problemu — trzeba sprawdzić zasilanie, moduł wykonawczy, przekaźniki oraz połączenia. Konkretnej wartości napięcia nie należy uogólniać na wszystkie modele Jura.
Wymiana enkodera Jura
Enkoder znajduje się zwykle na wale silnika napędu zespołu zaparzacza, wewnątrz ekspresu. W wielu konstrukcjach jest nasuwany na wał lub mocowany bezpośrednio przy silniku, ale dostęp do niego wymaga zdjęcia części obudowy i odsłonięcia napędu. Dokładna droga demontażu zależy od serii, generacji i wersji obudowy.
Typowa kolejność prac obejmuje:
- Wyłączenie ekspresu, odłączenie wtyczki i odczekanie, aż elementy grzejne ostygną.
- Opróżnienie zbiornika wody, tacki i pojemnika na fusy, aby ograniczyć ryzyko zalania wnętrza.
- Zdjęcie tylko tych paneli, które według dokumentacji modelu zasłaniają napęd.
- Wykonanie zdjęć położenia przewodów i oznaczenie złączy przed ich odłączeniem.
- Odpięcie wtyczki enkodera bez ciągnięcia za przewody.
- Ostrożne zdjęcie starego elementu z wału oraz kontrolę, czy wał, koło napędowe i mocowanie nie są uszkodzone.
- Osadzenie nowego enkodera bez wciskania go pod kątem i bez łamania zaczepów.
- Podłączenie przewodu, zamknięcie obudowy i wykonanie cyklu inicjalizacji zgodnie z instrukcją danego modelu.
W niektórych opisach części wskazuje się, że po ponownym uruchomieniu ekspres sam odnajduje położenie zaparzacza. Nie oznacza to jednak, że każdy model można złożyć bez kontroli ustawienia napędu. Jeżeli mechanizm został rozebrany, a koła lub zaparzacz przestawiono, trzeba zastosować procedurę właściwą dla konkretnej rodziny urządzeń.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie uruchamiaj ekspresu z odsłoniętymi elementami, jeżeli nie potrafisz bezpiecznie wykonać pomiarów i zabezpieczyć instalacji.
Jak dobrać właściwy enkoder do ekspresu Jura?
Przed zakupem przygotuj:
- pełne oznaczenie modelu z tabliczki znamionowej;
- generację lub wariant urządzenia, jeżeli jest podany;
- oznaczenie starego enkodera, na przykład 65870, jeżeli występuje na części;
- zdjęcie enkodera, jego mocowania, wtyczki i napędu;
- informację, czy problem dotyczy błędu 8, braku ruchu, głośnej pracy czy nieprawidłowego pozycjonowania.
Numer handlowy części może występować w kilku wersjach lub zostać zastąpiony nowszym wariantem. Dlatego nie należy kupować enkodera wyłącznie po nazwie „do Jura”, podobieństwie zdjęcia albo liczbie pinów. Znaczenie mają również średnica i sposób osadzenia na wale, kształt zaczepów, wykonanie płytki, typ złącza oraz lista modeli, dla których producent części przewidział zastosowanie.
Skrócona nazwa modelu także może być niewystarczająca, ponieważ jedna seria Jura występowała w kilku generacjach. Najbezpieczniejszy następny krok to odczytanie pełnego oznaczenia urządzenia i porównanie go z katalogiem konkretnego enkodera. Jeżeli oznaczenie jest nieczytelne, prześlij zdjęcie tabliczki oraz starej części do weryfikacji przed zamówieniem.
Kiedy zamiast enkodera sprawdzić inne części?
Wymiana enkodera na próbę nie jest dobrą metodą diagnostyczną. Najpierw wyklucz przyczyny, które mogą dawać ten sam objaw:
- zabrudzony lub zbyt ciężko pracujący zespół zaparzacza;
- zużyte albo spuchnięte uszczelki tłoka;
- brak właściwego smarowania elementów ruchomych;
- pęknięte lub starte koło zębate napędu;
- uszkodzony silnik albo jego przewody;
- nieprawidłowo złożony mechanizm;
- awarię modułu sterującego lub toru zasilania.
Jeżeli po oczyszczeniu i kontroli mechanizmu zaparzacz porusza się płynnie, silnik pracuje, a enkoder jest luźny, pęknięty lub nie przekazuje prawidłowo informacji o obrocie, jego wymiana jest uzasadnionym kolejnym krokiem. Gdy silnik nie otrzymuje sterowania albo napęd mechanicznie przeskakuje, potrzebna jest dalsza diagnostyka, a nie zakup kolejnego czujnika.
FAQ
Czy błąd 8 w ekspresie Jura oznacza uszkodzony enkoder?
Nie. Błąd 8 wskazuje na problem z pozycjonowaniem lub wykonaniem ruchu zespołu zaparzacza. Przyczyną może być enkoder, ale również zabrudzenie, zużyte uszczelki, koła zębate, silnik, przewody lub elektronika.
Czy enkoder można sprawdzić zwykłym multimetrem?
Multimetr może pomóc sprawdzić ciągłość przewodów, styki i obecność oczywistych przerw, ale pomiar rezystancji nie potwierdza pełnej sprawności każdego enkodera. Ocena sygnału wymaga znajomości konkretnego układu, punktów pomiarowych i warunków pracy dla danego modelu Jura.
Czy po wymianie enkodera trzeba programować ekspres?
Nie należy zakładać ani konieczności programowania, ani jego braku dla wszystkich modeli. W części konstrukcji urządzenie po uruchomieniu samodzielnie wyszukuje położenie zaparzacza, lecz po rozebraniu napędu może być wymagane prawidłowe ustawienie mechanizmu zgodnie z procedurą serwisową.
Czy enkoder 65870 pasuje do każdego ekspresu Jura?
Nie. Oznaczenie 65870 występuje przy określonych wersjach części, ale zgodność trzeba potwierdzić z pełnym modelem i generacją ekspresu. Nie kupuj elementu wyłącznie na podstawie numeru lub zdjęcia bez sprawdzenia listy zastosowań.
Co zrobić, gdy silnik napędu w ogóle się nie porusza?
Najpierw sprawdź mechaniczne zablokowanie zaparzacza, wtyczki i przewody. Jeżeli podczas komendy ruchu silnik nie otrzymuje sterowania, przyczyną może być moduł, przekaźnik, transformator albo tor zasilania. Wymiana enkodera nie przywróci ruchu silnika, który nie jest zasilany.
Czy można wymienić sam enkoder bez wymiany silnika?
W wielu konstrukcjach enkoder jest oddzielnym elementem mocowanym przy silniku i można wymienić go osobno. Przed demontażem sprawdź jednak, czy wał, koło napędowe i uchwyty nie są uszkodzone, ponieważ nowy enkoder nie naprawi zużytego napędu.
