Pompy ekspresów Jura
Pompa ekspresu Jura odpowiada za tłoczenie wody do układu grzania i zaparzania. Brak kawy, głośna praca, wolny przepływ lub komunikat o napełnianiu nie zawsze oznaczają uszkodzenie pompy — przyczyną może być filtr, przepływomierz, zawór albo kamień. Przed zakupem porównaj pełny model urządzenia i oznaczenia pompy.
Za co odpowiada pompa w ekspresie Jura
Pompa ciśnieniowa pobiera wodę ze zbiornika i tłoczy ją przez kolejne elementy układu: przepływomierz, przewody, zawory, układ grzewczy i zaparzacz. W zależności od konstrukcji ekspresu pompa może współpracować z regulatorem membranowym, zaworem zwrotnym lub elementem tłumiącym pulsacje. Dlatego sama obecność napięcia na pompie albo słyszalny odgłos jej pracy nie potwierdza jeszcze prawidłowej wydajności.
W ekspresach Jura stosuje się różne wykonania pomp. Mogą różnić się między innymi mocą, wydajnością, przyłączami, sposobem mocowania oraz zespołem zaworu lub regulatora. Pompa 230 V o podobnym wyglądzie nie musi być właściwa do konkretnego modelu.
Objawy problemu z pompą
Podejrzenie usterki pompy jest uzasadnione, gdy występuje jeden lub kilka poniższych objawów:
- ekspres długo próbuje napełnić układ, ale woda nie pojawia się w wylewce;
- kawa wypływa bardzo wolno, przerywanym strumieniem albo tylko kapie;
- pompa pracuje głośniej, nierówno lub zmienia dźwięk podczas cyklu;
- po zmieleniu kawy urządzenie przerywa przygotowanie i wyrzuca suche fusy;
- ekspres nie kończy płukania, odkamieniania albo wyświetla komunikat związany z napełnianiem systemu;
- woda trafia do tacki zamiast do wylewki lub zaparzacza;
- funkcja gorącej wody albo pary działa słabo, mimo że zbiornik jest napełniony.
Te objawy wskazują na problem w obiegu wody, ale nie rozstrzygają, że uszkodzona jest właśnie pompa. Szczególnie ważne jest miejsce, w którym przepływ zanika.
Diagnostyka: objaw, sprawdzenie i interpretacja
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Pompa jest głośna, a wody nie ma w wylewce | Zapowietrzenie, źle osadzony zbiornik, filtr CLARIS, zatkanie przed pompą, zużyta pompa | Położenie zbiornika, zawór w jego podstawie, filtr, drożność dopływu i zachowanie przepływomierza | Jeżeli woda nie dociera do pompy, wymiana pompy może nie pomóc. Jeżeli dociera, ale pompa nie tłoczy, podejrzenie pompy rośnie |
| Pompa pracuje, lecz woda trafia do tacki | Zawór drenażowy, zawór zwrotny, regulator membranowy, nieszczelny przewód lub uszczelnienie | Obserwacja miejsca odpływu i kontrola przewodów po odłączeniu zasilania | Sprawna pompa może tłoczyć wodę do niewłaściwej gałęzi układu, więc ten objaw nie jest dowodem jej uszkodzenia |
| Woda płynie bez kawy, ale zatrzymuje się podczas parzenia | Ograniczona wydajność pompy, zapchany zaparzacz, zawór zwrotny, zakamieniony układ grzewczy lub zbyt duży opór w torze kawy | Porównanie płukania, gorącej wody i parzenia; kontrola wylewki oraz układu zaparzającego | Jeżeli tylko obwód kawy jest słaby, najpierw sprawdź elementy tego obwodu, a nie wymieniaj pompy na próbę |
| Z wylewki gorącej wody również płynie słabo | Pompa, filtr, przepływomierz, regulator membranowy, zawór albo kamień | Przepływ w trybie gorącej wody i podczas płukania, następnie drożność kolejnych odcinków | Wspólny objaw w kilku funkcjach zwiększa prawdopodobieństwo problemu w części wspólnej układu, ale nadal nie wskazuje jednego elementu |
| Po odkamienianiu pojawił się brak przepływu | Powietrze w układzie, przemieszczony osad, zablokowany zawór lub przyłącze | Prawidłowe odpowietrzenie zgodne z instrukcją modelu, filtr, końcówki wody i elementy przy dyszy | Odkamienianie może oderwać osad, który zablokuje węższe przejście. Najpierw usuń przyczynę blokady |
W modelach z systemem Connector System słaby lub bardzo cichy odgłos pompy może wynikać z zatkania przyłącza dyszy przez resztki mleka albo fragmenty kamienia. W takim przypadku należy najpierw oczyścić i prawidłowo zamontować element przy dyszy, zamiast od razu zamawiać pompę.
Co można sprawdzić bez pomiaru pod napięciem
- Napełnij zbiornik świeżą wodą i sprawdź, czy jest prawidłowo osadzony. Zawór w podstawie zbiornika powinien otwierać dopływ po włożeniu zbiornika.
- Jeżeli używany jest filtr, wyjmij go tylko na czas testu zgodnie z instrukcją konkretnego modelu. Zatkany lub nieprawidłowo osadzony filtr może ograniczać dopływ.
- Oczyść elementy, do których producent przewidział dostęp użytkownika: dyszę, wylewkę, spieniacz i zbiornik.
- Porównaj zachowanie ekspresu przy płukaniu, gorącej wodzie i przygotowaniu kawy. Różnica między tymi funkcjami pomaga ustalić, w której gałęzi układu występuje ograniczenie.
- Sprawdź, czy pod urządzeniem lub wewnątrz obudowy nie ma śladów wycieku. Nieszczelność może powodować utratę przepływu i komunikaty o napełnianiu.
Pomiar pompy
Po odłączeniu pompy od instalacji i zasilania można sprawdzić jej obwód elektryczny omomierzem. Badanie wykonuje się na odłączonych konektorach, aby nie mierzyć równolegle elektroniki ekspresu. Wynik przerwy w uzwojeniu albo zwarcia wskazuje na uszkodzenie elektryczne, ale prawidłowa rezystancja nie potwierdza sprawności hydraulicznej. Pompa może mieć poprawne uzwojenie, a jednocześnie nie osiągać wymaganej wydajności lub ciśnienia.
Wartość rezystancji i sposób oceny zależą od konkretnego wykonania pompy oraz dokumentacji urządzenia. Nie należy stosować jednej uniwersalnej wartości dla wszystkich pomp Jura. Pełniejsza diagnostyka wymaga sprawdzenia przepływu lub ciśnienia według procedury serwisowej danego modelu. Testowanie pompy pod napięciem sieciowym, podłączanie jej „na krótko” i pomiary w otwartym ekspresie są czynnościami dla osoby z odpowiednimi kwalifikacjami, zabezpieczeniem przeciwporażeniowym i doświadczeniem w pracy z urządzeniami 230 V.
Gdzie znajduje się pompa i jak uzyskać dostęp
W wielu ekspresach Jura pompa znajduje się z boku lub w tylnej części urządzenia, w pobliżu zbiornika wody, przepływomierza i regulatora. Dokładne położenie zależy od rodziny konstrukcyjnej, dlatego instrukcji demontażu z modelu Impressa nie należy bezpośrednio przenosić na serię ENA, E, J, S lub Z.
Typowy zakres prac serwisowych obejmuje:
- wyłączenie urządzenia, odczekanie na ostygnięcie układu grzewczego i odłączenie przewodu zasilającego;
- opróżnienie zbiornika, tacki oraz pojemnika na fusy;
- zdjęcie tych paneli, które w danej konstrukcji zasłaniają pompę;
- wykonanie zdjęć przewodów i oznaczenie ich położenia przed odłączeniem;
- odłączenie konektorów elektrycznych oraz przewodów wodnych bez skręcania króćców;
- sprawdzenie stanu uszczelek, amortyzatora, regulatora i mocowania pompy;
- zamontowanie nowej części w tej samej orientacji i poprowadzenie węży tak, aby nie były załamane ani naprężone.
W niektórych modelach pompa jest zamocowana na wysuwanym wsporniku razem z innymi elementami obiegu wody. W innych dostęp wymaga demontażu większej części obudowy. Nie należy podważać paneli na siłę ani ciągnąć za przewody — obudowa może mieć ukryte zatrzaski, a wiązki mogą być przymocowane do paneli.
Po montażu trzeba sprawdzić szczelność połączeń, prawidłowe napełnienie układu, płukanie oraz działanie gorącej wody i kawy. Pierwsze uruchomienie wykonuj z naczyniem pod wylewkami i obserwuj, czy woda nie pojawia się wewnątrz urządzenia.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Wewnątrz ekspresu występuje napięcie sieciowe, gorąca woda oraz rozgrzane elementy. Prac pod napięciem, pomiarów 230 V i ingerencji w otwartą obudowę nie powinien wykonywać użytkownik bez przygotowania.
Jak dobrać pompę do ekspresu Jura
Nie wybieraj pompy wyłącznie po zdjęciu, nazwie handlowej ekspresu albo liczbie konektorów. Przed zamówieniem porównaj:
- pełne oznaczenie modelu ekspresu z tabliczki znamionowej;
- numer części odczytany ze starej pompy, jeżeli jest czytelny;
- napięcie, moc i rodzaj pompy;
- przyłącza wlotowe i wylotowe oraz sposób mocowania;
- obecność zintegrowanego zaworu, regulatora lub tłumika pulsacji;
- długość i średnicę przewodów oraz typ zastosowanych końcówek;
- potwierdzoną listę modeli, do których przeznaczona jest dana wersja.

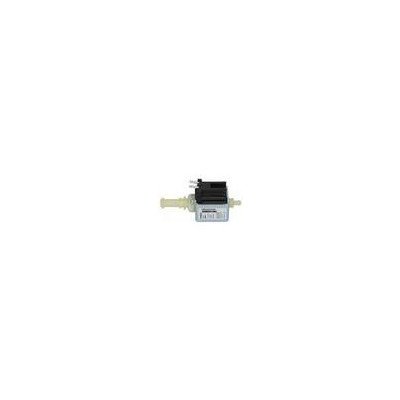

W tej kategorii mogą występować pompy o różnych parametrach, między innymi wykonania 230 V o mocy 65 W. Sama zgodność napięcia nie wystarcza jednak do potwierdzenia zamienności. Pompa o tej samej mocy może mieć inne przyłącze, charakterystykę przepływu albo współpracować z innym regulatorem.
Najbezpieczniejszy następny krok to odczytanie pełnego oznaczenia ekspresu z tabliczki oraz numeru z pompy i porównanie ich z opisem konkretnej części. Jeżeli oznaczenie jest nieczytelne, przygotuj zdjęcie tabliczki znamionowej, starej pompy i jej przyłączy. Nie deklaruj zgodności na podstawie skróconego oznaczenia modelu, jeżeli dany wariant urządzenia ma kilka wersji wykonania.
Pompa czy inny element obiegu wody?
Przed zakupem pompy wyklucz prostsze przyczyny, które mogą dawać bardzo podobne objawy:
- pusty albo źle osadzony zbiornik;
- zużyty lub zatkany filtr wody;
- powietrze po opróżnieniu zbiornika albo odkamienianiu;
- zabrudzony przepływomierz, którego turbinka nie obraca się swobodnie;
- zatkane przyłącze dyszy, wylewka, zawór lub cienki przewód;
- nieszczelność na przewodzie albo uszczelnieniu;
- uszkodzony zawór drenażowy lub zwrotny;
- kamień w układzie grzewczym albo zaparzaczu.
Jeżeli po odłączeniu przewodu za pompą woda jest tłoczona, ale po ponownym podłączeniu znika przepływ, problem może znajdować się dalej w układzie. Jeżeli pompa nie pobiera wody już na wejściu, sprawdź dopływ, filtr, zawór zbiornika i przepływomierz. Dopiero po takim rozróżnieniu wymiana pompy jest racjonalnym kolejnym krokiem.
Konserwacja układu wodnego
Stosuj filtr, odkamieniacz i programy czyszczenia zgodnie z instrukcją konkretnego modelu Jura. Nie przepychaj przewodów ostrymi przedmiotami i nie zalewaj pompy przypadkowymi środkami chemicznymi. Po odkamienianiu zwróć uwagę na zmianę hałasu pompy, przepływ podczas płukania oraz ewentualne wycieki. Sam program odkamieniania nie naprawi zużytej pompy ani uszkodzonego zaworu, a oderwany osad może czasowo zablokować węższy kanał układu.
FAQ
Czy głośna pompa zawsze oznacza konieczność wymiany?
Nie. Głośna praca może wynikać z powietrza, ograniczonego dopływu, filtra, kamienia, regulatora membranowego albo zużycia pompy. Jeżeli hałas pojawił się po wymianie filtra lub odkamienianiu, najpierw sprawdź odpowietrzenie i drożność układu.
Ekspres Jura pobiera wodę, ale kawa nie leci. Czy winna jest pompa?
Nie musi. Przyczyną może być zawór drenażowy, zawór zwrotny, zaparzacz, zatkany układ grzewczy, wylewka albo nieszczelność kierująca wodę do tacki. Porównaj przepływ podczas płukania i wydawania gorącej wody oraz sprawdź, gdzie faktycznie trafia woda.
Czy rezystancja pompy wystarczy do potwierdzenia jej sprawności?
Nie. Pomiar omomierzem wykrywa przede wszystkim przerwę lub zwarcie uzwojenia. Nie potwierdza, że pompa osiąga wymagane ciśnienie i przepływ pod obciążeniem. Prawidłowy wynik trzeba uzupełnić oceną drożności i testem hydraulicznym właściwym dla modelu.
Czy pompy 230 V o tej samej mocy są zamienne?
Nie. Oprócz napięcia i mocy liczą się przyłącza, charakterystyka pracy, mocowanie, przewody oraz współpracujący regulator lub zawór. Zgodność trzeba potwierdzić dla pełnego modelu ekspresu i numeru części.
Czy pompa znajduje się w każdym ekspresie Jura w tym samym miejscu?
Nie. W wielu konstrukcjach jest umieszczona z boku lub z tyłu, ale sposób dostępu różni się między seriami. Instrukcję demontażu należy dopasować do konkretnej rodziny urządzenia, aby nie uszkodzić paneli, przewodów i zatrzasków.
Jakie dane przygotować przed zakupem pompy?
Przygotuj pełne oznaczenie modelu z tabliczki znamionowej, numer starej pompy, zdjęcie przyłączy i informacje o objawie. Nie ograniczaj się do skróconej nazwy serii, ponieważ jeden model handlowy może występować w kilku wariantach technicznych.
