Robot kuchenny KENWOOD KMX750RD mikser planetarny
Części do robota kuchennego KENWOOD KMX750RD dobiera się na podstawie pełnego oznaczenia urządzenia oraz rodzaju usterki. Głośna praca, luzy, brak napędu, nierówne obroty lub problemy z głowicą mogą wynikać zarówno ze zużycia mieszadła, jak i przekładni, silnika, modułu sterującego albo czujnika prędkości.

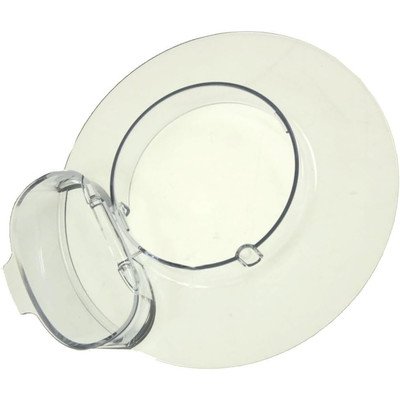

Robot KENWOOD KMX750RD jest mikserem planetarnym z uchylną głowicą, misą oraz wymiennymi narzędziami: mieszadłem typu K, trzepaczką i hakiem do ciasta. W zależności od wersji mogą występować również inne akcesoria, osłona misy oraz elementy gniazda przystawek. Części zamienne do tego modelu obejmują zarówno wyposażenie robocze, jak i podzespoły napędu, elektroniki, mocowania głowicy oraz obudowy.
Od objawu do podejrzanej części
Nie warto wymieniać elementu wyłącznie na podstawie jednego symptomu. Ten sam objaw może powstać w części mechanicznej, układzie sterowania albo wskutek przeciążenia urządzenia.
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Robot nie reaguje po przekręceniu pokrętła | brak zasilania, przewód, moduł zasilania, przełącznik, blokada głowicy, uszkodzenie elektroniki | gniazdo, przewód i wtyczkę oględzinowo; po odłączeniu od sieci ciągłość przewodu i stan konektorów; położenie głowicy oraz działanie blokady | Jeżeli zasilanie dociera, ale urządzenie nie uruchamia się, przyczyną może być moduł lub obwód zabezpieczenia. Sam pomiar ciągłości przewodu nie potwierdza sprawności elektroniki pod obciążeniem. |
| Silnik pracuje, ale mieszadło nie obraca się albo zatrzymuje | uszkodzona przekładnia, zużyte koło zębate, pęknięty element napędu, zablokowany planetarny zespół | przy odłączonym urządzeniu obrócić ręcznie element napędowy i sprawdzić nadmierny luz, zacięcie oraz ślady startego tworzywa; ocenić, czy hałas zmienia się pod obciążeniem | Zgrzytanie, przeskakiwanie lub opiłki wskazują na potrzebę kontroli przekładni. Nie należy od razu wymieniać silnika, jeżeli wirnik pracuje, a problem występuje dopiero na wyjściu napędu. |
| Robot głośno stuka, zgrzyta lub wyje | przekładnia, łożysko, planetarna głowica, wał pionowy, brak właściwego smarowania albo ciało obce | ustalić, czy hałas występuje bez mieszadła, przy niskiej prędkości i podczas ręcznego obracania napędu; obejrzeć wycieki smaru i luzy | Hałas obecny bez narzędzia kieruje uwagę na napęd wewnętrzny. Hałas tylko z konkretnym mieszadłem może wynikać z jego odkształcenia, niewłaściwej wysokości albo zużytego mocowania. |
| Obroty są nierówne, zbyt wysokie albo zmieniają się skokowo | pokrętło, moduł sterujący, czujnik prędkości, przewody sygnałowe, silnik lub przeciążenie | sprawdzić, czy problem występuje na wszystkich zakresach i bez obciążenia; obejrzeć mocowanie pokrętła oraz złącza; pomiary elementów elektronicznych wykonywać według dokumentacji serwisowej konkretnej wersji | Prawidłowa rezystancja potencjometru nie wyklucza uszkodzenia czujnika, modułu ani połączeń. Nie należy podłączać silnika „na krótko” bez kwalifikacji i procedury dla tego urządzenia. |
| Robot zatrzymuje się podczas wyrabiania | przeciążenie, przegrzanie, zbyt duża ilość lub zbyt ciężkie ciasto, blokada mechaniczna, usterka napędu albo elektroniki | zmniejszyć ilość ciasta zgodnie z instrukcją, sprawdzić, czy napęd obraca się swobodnie i czy po ostygnięciu urządzenie wraca do pracy | Jeżeli po zmniejszeniu obciążenia i odczekaniu robot działa prawidłowo, nie musi oznaczać to uszkodzenia części. Powtarzające się zatrzymania przy małym obciążeniu wymagają kontroli napędu, czujnika temperatury lub modułu. |
| Mieszadło uderza o dno misy albo nie zbiera składników | niewłaściwa wysokość narzędzia, zużyte lub odkształcone mieszadło, niewłaściwa misa, luz mocowania | sprawdzić narzędzie bez zasilania, porównać je z właściwym wariantem i wyregulować wysokość zgodnie z instrukcją | Regulacja może rozwiązać problem bez wymiany części. Jeżeli narzędzie jest krzywe albo ma zużyty trzpień, potrzebna jest wymiana konkretnego mieszadła lub elementu mocującego. |
| Głowica ma duży luz albo nie blokuje się prawidłowo | mocowanie głowicy, sworzeń, sprężyna, element blokady, regulacja odległości głowicy od podstawy | przy odłączonym urządzeniu sprawdzić działanie dźwigni, blokady i sprężyny; ocenić, czy luz jest osiowy, boczny czy wynika z niedomknięcia | Nieprawidłowo ustawiona głowica może powodować wibracje i kontakt mieszadła z misą. Elementy blokady mają znaczenie dla bezpieczeństwa i nie powinny być trwale omijane. |
Mieszadła, misa i elementy wyposażenia

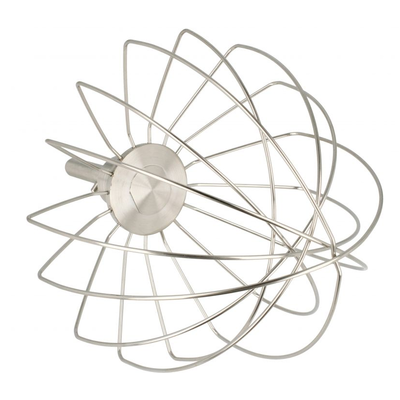

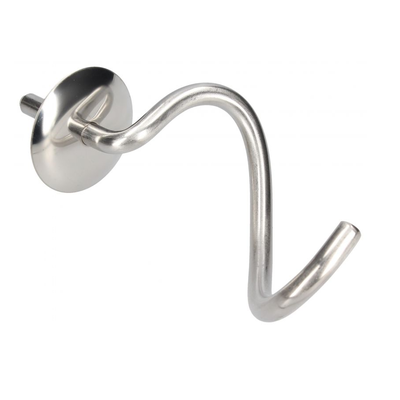

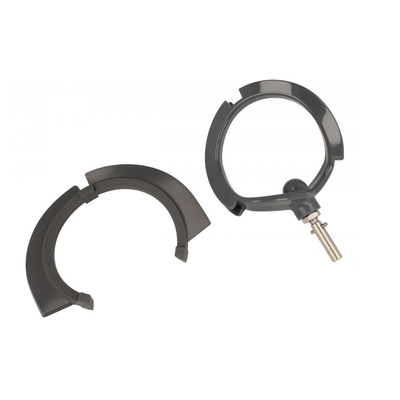

Części używane bezpośrednio przy mieszaniu zużywają się szybciej niż elementy schowane w obudowie. Trzepaczka może się odkształcić, hak może mieć wygięty trzpień, a mieszadło typu K może uderzać o misę po uszkodzeniu lub niewłaściwym dopasowaniu. W przypadku mieszadła elastycznego należy kontrolować także stan elastycznej listwy roboczej.
Przed zakupem porównaj:
- sposób mocowania narzędzia w gnieździe;
- kształt i długość trzpienia;
- średnicę oraz pojemność misy;
- materiał wykonania i obecność powłoki lub elementu elastycznego;
- przeznaczenie narzędzia do konkretnej wersji KMX750;
- odległość narzędzia od dna i ścianek misy.

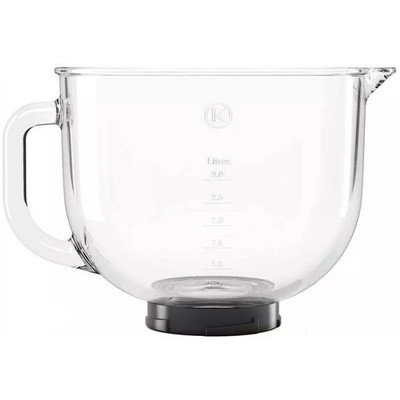

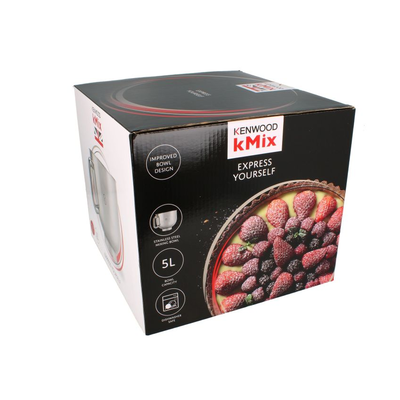

Misa może wyglądać podobnie do innego wariantu, ale różnić się podstawą, uchwytem, pojemnością albo sposobem blokowania. Nie dobieraj jej wyłącznie po średnicy lub zdjęciu. Wymiana samego mieszadła nie usunie problemu, jeśli przyczyną jest zużyte gniazdo, planetarna głowica albo luz wału.
Napęd, przekładnia i głowica planetarna

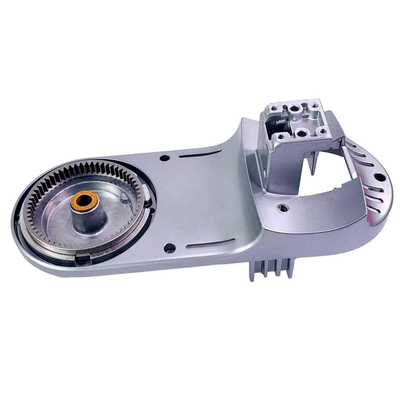

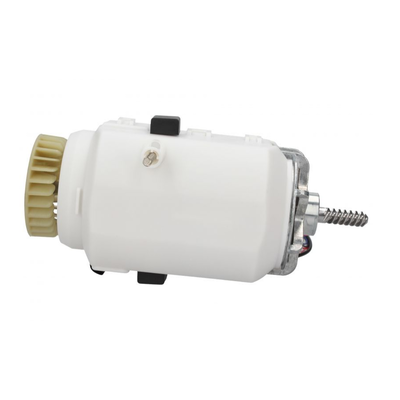

W KMX750 zespół napędowy obejmuje silnik, przekładnię, wał pionowy, koła zębate, element planetarny oraz uszczelnienia. Objawem zużycia przekładni może być stopniowo narastający hałas, przeskakiwanie napędu albo zatrzymywanie mieszadła przy obciążeniu. Jeżeli silnik wyraźnie pracuje, a ruch nie jest prawidłowo przekazywany na narzędzie, kontrolę należy rozpocząć od wyjścia napędu i przekładni, a nie od wymiany całego silnika.
Przy oględzinach zwróć uwagę na:
- starte lub wyłamane zęby;
- pęknięcia obudowy przekładni;
- nadmierny luz wału i planetarnej głowicy;
- ślady przegrzania, wycieku lub niewłaściwego smaru;
- obecność kołka ustalającego i stan pierścieni uszczelniających;
- poprawne osadzenie pokrywy oraz elementów współpracujących.
Pomiar rezystancji silnika lub sprawdzenie ciągłości uzwojeń może wykazać przerwę albo zwarcie, ale nie potwierdza pełnej sprawności silnika podczas pracy. Nie wyklucza również zablokowanej przekładni, uszkodzenia modułu sterującego ani problemu z czujnikiem prędkości. Wartości pomiarowe należy porównywać z dokumentacją właściwej wersji urządzenia, ponieważ nie ma jednej uniwersalnej rezystancji dla całej kategorii.
Moduł zasilania i czujnik prędkości

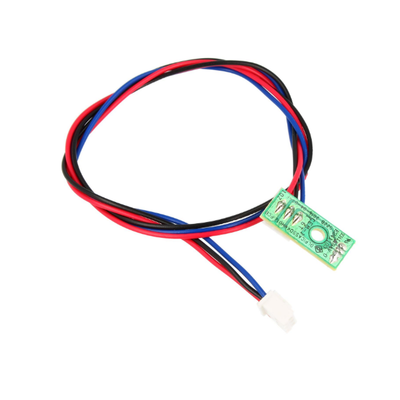

Elektroniczny moduł steruje pracą silnika, a czujnik prędkości przekazuje informację potrzebną do utrzymania wybranych obrotów przy zmiennym obciążeniu. Usterka tych elementów może powodować brak startu, skokowe zmiany obrotów, pracę tylko na wybranym zakresie albo zatrzymywanie się bez wyraźnej przyczyny mechanicznej.
Najpierw wyklucz prostsze przyczyny:
- Ustaw pokrętło w pozycji wyłączenia i sprawdź, czy urządzenie prawidłowo przechodzi w stan gotowości po podłączeniu.
- Sprawdź, czy głowica jest całkowicie opuszczona i zablokowana.
- Obejrzyj przewody oraz konektory po odłączeniu urządzenia od sieci.
- Zobacz, czy problem występuje bez misy i mieszadła, jeżeli procedura dla danej czynności na to pozwala.
- Jeżeli urządzenie zatrzymało się po ciężkim wyrabianiu, usuń część obciążenia i pozwól mu ostygnąć.
Dopiero później ma sens kontrola modułu, czujnika i przewodów sygnałowych. Brak widocznych nadpaleń na płytce nie oznacza, że elektronika jest sprawna. Z kolei sam pomiar potencjometru nie rozstrzyga sprawności całego toru regulacji.
Prace przy module, pomiary w obwodach pod napięciem i próby uruchamiania z otwartą obudową wymagają kwalifikacji, doświadczenia oraz właściwych przyrządów. Są przeznaczone dla wykwalifikowanego serwisanta. Nie mostkuj blokad i nie podłączaj silnika prowizorycznie.
Jak uzyskać dostęp do części
W dokumentacji serwisowej dla serii KMX750 przewidziano osobne procedury dla pokrywy górnej, czujnika prędkości, modułu zasilania, silnika z przekładnią, głowicy planetarnej, mechanizmu podnoszenia oraz wyłącznika głowicy. Typowa kolejność zależy od naprawianego podzespołu, ale przed demontażem należy:
- odłączyć wtyczkę i wyjąć misę oraz narzędzie;
- ustawić głowicę w stabilnym położeniu;
- wykonać zdjęcia prowadzenia przewodów i połączeń;
- oznaczyć konektory, jeśli ich położenie nie jest jednoznaczne;
- zabezpieczyć lakierowaną obudowę przed zarysowaniem;
- odkładać śruby według miejsca montażu.
Dostęp do górnej części głowicy wymaga zdjęcia pokrywy i elementów osłonowych. Dostęp do modułu oraz zespołu silnika i przekładni zwykle wymaga odwrócenia urządzenia, zdjęcia podstawy i odłączenia przewodów. Przy demontażu napędu trzeba zwrócić uwagę na prowadzenie przewodu ochronnego, przewodów silnika i przewodów czujnika. Nieprawidłowe ułożenie kabla może doprowadzić do jego przetarcia albo przygniecenia przy składaniu.
Przy ponownym montażu sprawdź obecność pierścieni uszczelniających, poprawne osadzenie koła napędowego, sprężyny blokady głowicy oraz elementów ustalających. Po naprawie urządzenie powinno przejść kontrolę mechaniczną i elektryczną właściwą dla sprzętu klasy I. Testy bezpieczeństwa, w tym ciągłość przewodu ochronnego i rezystancję izolacji, wykonuje osoba posiadająca odpowiednie kwalifikacje i przyrządy.
Zatrzymanie, lampka i przeciążenie
Jeżeli robot zatrzyma się podczas pracy, najpierw wyłącz go pokrętłem i odłącz od sieci. Sprawdź, czy mieszanka nie przekracza dopuszczalnej ilości oraz czy narzędzie nie zostało zablokowane. Instrukcja serii KMX75/KMX76 opisuje zabezpieczenie przeciążeniowe i termiczne: po przeciążeniu należy zmniejszyć obciążenie, a gdy urządzenie nadal nie startuje, odczekać do ostygnięcia.
Miganie kontrolki może oznaczać różne stany zależnie od fazy pracy. Szybkie miganie podczas zatrzymania jest związane z przeciążeniem lub zabezpieczeniem przed przegrzaniem, natomiast wolne miganie po dłuższym pozostawieniu urządzenia podłączonego może oznaczać tryb czuwania. Nie traktuj samego sygnału świetlnego jako wskazania konkretnej części do kupienia.
Jak dobrać właściwą część do KENWOOD KMX750RD
Do identyfikacji przygotuj:
- pełne oznaczenie modelu, w tym KMX750RD;
- typ urządzenia i kod daty, jeśli znajduje się na tabliczce znamionowej;
- zdjęcie tabliczki znamionowej z dolnej części urządzenia;
- oznaczenie uszkodzonej części lub zdjęcie elementu po demontażu;
- informację, czy problem dotyczy misy, narzędzia, napędu, głowicy, obrotów czy zasilania.
Model handlowy nie zawsze wystarcza do rozróżnienia wszystkich wariantów. Znaczenie mogą mieć kolor obudowy, wersja misy, typ złącza, sposób mocowania, wykonanie podzespołu oraz rewizja modułu. Identyczne złącze lub podobne zdjęcie nie gwarantuje zgodności elektrycznej ani mechanicznej.
Przy częściach napędu porównaj oznaczenie katalogowe i sposób mocowania. Przy misach i mieszadłach sprawdź wymiary, mocowanie oraz wysokość pracy. Przy modułach i czujnikach potwierdź wersję urządzenia oraz komplet przewodów. Nie zakładaj, że każdy moduł wymaga programowania ani że każdy zamiennik można zamontować bez dodatkowej konfiguracji — decydują o tym konstrukcja i dokumentacja konkretnej wersji.
FAQ
Czy głośna praca KENWOOD KMX750RD oznacza uszkodzony silnik?
Nie. Hałas może pochodzić z przekładni, łożyska, wału planetarnego, niewłaściwie osadzonego mieszadła albo zbyt dużego obciążenia. Sprawdź, czy dźwięk występuje bez narzędzia i czy towarzyszy mu przeskakiwanie lub luz. Dopiero wynik tych oględzin uzasadnia wybór części napędu.
Robot nie włącza się po podniesieniu głowicy — czy to awaria?
Nie musi. W konstrukcji zastosowano zabezpieczenie, które zatrzymuje urządzenie po podniesieniu głowicy. Po jej opuszczeniu pokrętło trzeba ustawić w pozycji wyłączenia, a następnie ponownie wybrać prędkość. Jeżeli głowica jest zamknięta, a kontrolka nadal sygnalizuje brak gotowości, należy sprawdzić mechanizm blokady, wyłącznik, przewody i moduł.
Czy można zmierzyć czujnik prędkości zwykłym multimetrem?
Można wykonać podstawową kontrolę ciągłości i połączeń po odłączeniu urządzenia, ale zakres pomiaru zależy od konstrukcji czujnika i modułu. Wynik niezgodny z dokumentacją może wskazywać na czujnik, przewód albo złącze. Sam pomiar statyczny nie potwierdza prawidłowego działania czujnika podczas obracania silnika.
Jak rozpoznać, czy problem dotyczy mieszadła, czy gniazda napędu?
Obejrzyj trzpień mieszadła, jego prostoliniowość i luz po zamontowaniu. Jeżeli problem występuje tylko z jednym narzędziem, podejrzane jest mieszadło. Jeżeli wszystkie narzędzia mają podobny luz, przeskakują albo pracują nierówno, sprawdzenia wymaga gniazdo, wał lub głowica planetarna.
Czy misa do innego robota Kenwood będzie pasować do KMX750RD?
Nie należy tego zakładać na podstawie samej pojemności lub wyglądu. Misy mogą różnić się podstawą, uchwytem, średnicą i systemem blokowania. Dobierz wariant po pełnym oznaczeniu modelu oraz potwierdzonych wymiarach i mocowaniu.
Jakie dane przesłać przy doborze części do tego robota?
Przygotuj zdjęcie tabliczki znamionowej z dolnej części urządzenia, pełne oznaczenie KMX750RD wraz z typem lub kodem daty, zdjęcie uszkodzonego elementu oraz opis objawu. Dodatkowo napisz, czy robot działa bez obciążenia, czy problem występuje na wszystkich prędkościach i czy pojawił się hałas, zapach przegrzania albo luz.
