Wały napędowe robotów i mikserów Kenwood
Wały napędowe do robotów i mikserów Kenwood przenoszą ruch na mieszadło, malakser, rozdrabniacz lub inną przystawkę. Zużycie może powodować zgrzytanie, luzy albo zatrzymywanie narzędzia pod obciążeniem, ale podobne objawy daje uszkodzona przekładnia lub sprzęgło. Przed zakupem ustal miejsce awarii i odczytaj pełny model urządzenia.
Którego elementu napędu dotyczy usterka?
Określenie „wał napędowy” może oznaczać kilka różnych części. W robocie planetarnym występuje między innymi pionowy wał przekazujący ruch do zespołu planetarnego, natomiast malakser, rozdrabniacz lub przystawka tnąca może mieć własny, krótszy wałek ze sprzęgłem albo zabierakiem. W niektórych konstrukcjach część występuje wyłącznie jako element kompletnego napędu lub przekładni.
Przed rozebraniem urządzenia ustal, które wyjście napędowe nie działa:
- jeżeli silnik i mieszadło planetarne pracują, lecz nie obraca się jedna przystawka, sprawdzenia wymaga przede wszystkim wałek, zabierak i mechanizm tej przystawki;
- jeżeli nie działa tylko gniazdo wolno- lub szybkoobrotowe w głowicy, podejrzenie obejmuje jego sprzęgło, koła przekładni oraz wał wyjściowy;
- jeżeli silnik pracuje, ale nie obraca się mieszadło w misie, trzeba skontrolować wał pionowy, piastę planetarną i przekładnię;
- jeżeli nie pracuje żadne wyjście i nie słychać silnika, sam wał napędowy nie jest pierwszym podejrzanym — przyczyną może być zasilanie, blokada głowicy, regulator, silnik albo zabezpieczenie przeciążeniowe.
Objawy zużytego wału napędowego Kenwood
| Objaw | Co może być przyczyną | Co sprawdzić po odłączeniu zasilania | Jak rozumieć wynik |
| Silnik pracuje, ale narzędzie stoi | Ścięty zabierak, pęknięty wałek, uszkodzone zęby przekładni lub sprzęgło | Zdemontuj akcesorium i obejrzyj oba elementy sprzęgające | Wyrobione krawędzie albo obracanie jednej części bez drugiej wskazuje na przerwę w torze napędu, lecz nie rozstrzyga, który element wewnątrz przekładni jest uszkodzony |
| Narzędzie obraca się bez wsadu, ale zatrzymuje pod obciążeniem | Zużyte wielowypusty, pęknięta piasta, luźne mocowanie, uszkodzona przekładnia lub zbyt duży opór przystawki | Sprawdź luzy, pęknięcia i opór obrotu odłączonej przystawki | Mały opór przystawki przy wyraźnym poślizgu napędu kieruje diagnostykę w stronę sprzęgła, wału lub kół zębatych |
| Słychać zgrzytanie albo powtarzalne stukanie | Wykruszone zęby, wygięty wał, uszkodzone łożysko, ciało obce w mechanizmie | Obracaj dostępny mechanizm ręcznie, bez uruchamiania silnika | Opór lub stuk powtarzający się w tym samym położeniu sugeruje miejscowe uszkodzenie; równomierny szum częściej wiąże się z łożyskowaniem |
| Mieszadło kołysze się na boki | Luz wału, piasty lub łożyska, wygięte mieszadło albo nieprawidłowe mocowanie | Porównaj zachowanie kilku prawidłowo zamontowanych narzędzi | Bicie występujące z każdym narzędziem przemawia za problemem w napędzie; tylko z jednym — za uszkodzeniem konkretnego mieszadła |
| Mieszadło uderza w misę albo nie zbiera składników z dna | Niewłaściwa regulacja wysokości, zdeformowane narzędzie, źle osadzona misa lub luz mechanizmu | Sprawdź mocowanie misy, narzędzia i jego prześwit zgodnie z instrukcją modelu | Sam słaby efekt mieszania nie potwierdza uszkodzenia wału. W wielu modelach wysokość trzepaczki lub mieszadła można regulować |
| Wokół piasty pojawia się smar lub rośnie luz osiowy | Zużyty pierścień uszczelniający, łożyskowanie, piasta albo wał | Obejrzyj miejsce wyjścia wału i poszukaj śladów tarcia | Sama niewielka ilość starego smaru nie określa zakresu naprawy; wyciek połączony z luzem wymaga kontroli całego zespołu |
Nie sprawdzaj siły napędu przez przytrzymywanie obracającego się wałka palcami, narzędziem ani zamontowaną przystawką. Taki test grozi urazem, uszkodzeniem przekładni i nie daje miarodajnego wyniku.
Jak sprawdzić wałek bez pomiarów elektrycznych?
Wał jest częścią mechaniczną, dlatego miernik elektryczny zwykle nie pomaga w jego ocenie. Więcej informacji dają oględziny, sprawdzenie luzu i porównanie poszczególnych wyjść robota.
- Wyjmij wtyczkę i zdejmij wszystkie przystawki. Usuń również misę oraz luźne narzędzia, aby nie przeszkadzały podczas kontroli.
- Obejrzyj końce wałka i sprzęgła. Szukaj zaokrąglonych krawędzi, pęknięć, wytarcia wielowypustu, brakującego kołka ustalającego i śladów obracania się części na mocowaniu.
- Sprawdź luz poprzeczny i osiowy. Delikatny luz konstrukcyjny może występować, ale wyraźne kołysanie, ocieranie lub przemieszczanie się wału wraz ze stukiem wymaga kontroli łożyska, tulei i piasty.
- Obróć ręcznie dostępny mechanizm. Ruch powinien być powtarzalny. Zacięcia, metaliczne stuki lub położenie, w którym mechanizm przeskakuje, wskazują na potrzebę otwarcia przekładni.
- Skontroluj przystawkę osobno. Nóż, tarcza czy mechanizm rozdrabniacza powinny poruszać się zgodnie z zasadą działania danego akcesorium. Zablokowana przystawka może przeciążyć i zniszczyć sprawny wałek robota.
Oględziny dostępnej końcówki nie potwierdzają stanu niewidocznego koła zębatego ani połączenia znajdującego się wewnątrz obudowy. Jeżeli końcówka jest cała, a napęd nadal się ślizga, trzeba skontrolować dalsze elementy toru przeniesienia momentu.
Wał czy przekładnia — jak odróżnić awarie?
Gdy wszystkie wyjścia obracają się nieprawidłowo, bardziej prawdopodobna staje się usterka wspólnego napędu: paska, głównej przekładni, silnika lub sterowania. Jeżeli problem dotyczy wyłącznie jednego wyjścia, diagnostykę warto rozpocząć od przypisanego mu wałka, sprzęgła i kół zębatych.
Pomocne jest także porównanie pracy z różnymi akcesoriami, ale wyłącznie wtedy, gdy są one katalogowo zgodne z urządzeniem i prawidłowo zamontowane. Niedopasowana przystawka albo brak wymaganego adaptera może nie zazębiać się poprawnie i naśladować uszkodzenie wału.
Jeśli mieszadło tylko słabo sięga dna, najpierw sprawdź jego osadzenie i regulację wysokości przewidzianą dla danego modelu. Nie reguluj w ten sposób haka do ciasta, jeżeli instrukcja konkretnej serii podaje, że jego ustawienie jest fabryczne i nie podlega zmianie.
Dostęp i wymiana wału napędowego

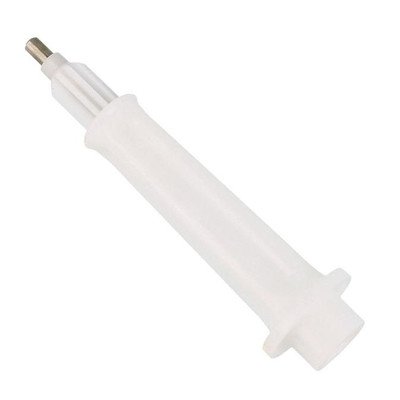

Wałek znajdujący się w przystawce
W malakserze, rozdrabniaczu lub przystawce tnącej wałek bywa dostępny po zdjęciu noża, tarczy, uchwytu roboczego i elementu sprzęgającego. Kolejność oraz sposób blokowania części różnią się jednak między akcesoriami. Przed demontażem sfotografuj ułożenie podkładek, uszczelek i pierścieni oraz sprawdź, czy mocowanie nie ma lewego gwintu lub połączenia zatrzaskowego opisanego w dokumentacji.
Po wymianie wałek powinien obracać się osiowo, bez ocierania o obudowę. Uszczelki muszą wrócić we właściwe miejsce, szczególnie w elementach mogących mieć kontakt z płynami lub żywnością.

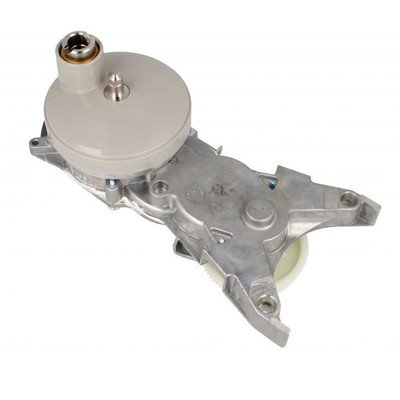

Pionowy wał i napęd wewnątrz głowicy
W robotach planetarnych dostęp do wału głównego może wymagać zdjęcia osłon głowicy, zespołu planetarnego, a w niektórych konstrukcjach także odłączenia elektroniki i wyjęcia silnika z przekładnią. Przykładowo procedura serwisowa serii KMX750 przewiduje oddzielne etapy demontażu górnej i dolnej osłony, zespołu silnika z przekładnią oraz piasty planetarnej. Przy wale należy tam skontrolować również kołek ustalający i pierścień uszczelniający.
Nie jest to uniwersalna instrukcja dla wszystkich modeli Kenwood. W starszych Chef, nowszych Chef XL, kMix, Prospero i urządzeniach wielofunkcyjnych rozmieszczenie śrub, przewodów oraz sposób połączenia wału z piastą mogą być inne.
Opisane prace wewnątrz urządzenia sieciowego wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Należy chronić przewód ochronny, prawidłowo odtworzyć prowadzenie wiązek i po naprawie wykonać odpowiednie badanie bezpieczeństwa elektrycznego.
Podczas montażu nie używaj przypadkowego smaru. Jeżeli przekładnia wymaga ponownego smarowania, zastosuj środek przeznaczony do danego mechanizmu i dopuszczony do zastosowania przewidzianego przez producenta. Nadmiar smaru może przemieszczać się poza przekładnię, a niewłaściwy preparat uszkadzać tworzywa lub uszczelnienia.

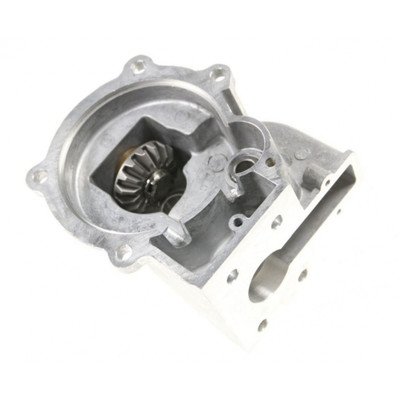

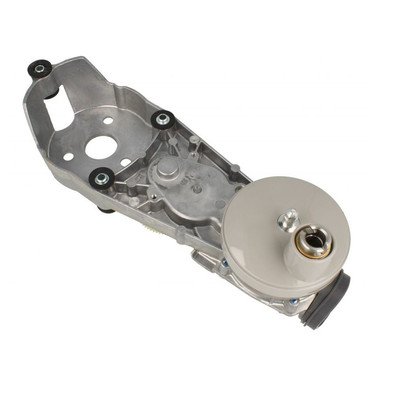

Kiedy wymienić sam wał, a kiedy kompletny napęd?
Sam wał warto wymienić, gdy jego powierzchnie współpracujące są uszkodzone, natomiast koła zębate, piasta, łożyskowanie i obudowa pozostają sprawne, a część jest dostępna osobno dla danego wariantu.
Kompletny napęd lub zestaw naprawczy może być właściwy, gdy:
- wał jest trwale połączony z kołem lub piastą;
- pęknięcie obejmuje kilka współpracujących elementów;
- zużyte są jednocześnie wielowypusty po obu stronach połączenia;
- nowa wersja konstrukcyjna wymaga wymiany elementów tworzących komplet;
- obudowa łożyska jest wybita lub pęknięta.
Nie należy montować nowego wału w wyrobionej piaście. Luz pozostanie, a krawędzie nowej części mogą szybko ulec uszkodzeniu.
Jak dobrać wał napędowy do robota Kenwood?
Podstawą doboru jest pełny model odczytany z tabliczki lub oznaczenia na spodzie jednostki napędowej. Następnie porównaj numer części, miejsce zastosowania i katalogową listę kompatybilnych urządzeń.
Zdjęcie nie wystarcza, ponieważ podobne wały mogą różnić się:
- średnicą i długością;
- profilem końcówki lub wielowypustu;
- liczbą i kształtem zabieraków;
- typem połączenia z piastą albo kołem;
- położeniem rowków, kołków i pierścieni;
- wariantem łożyskowania oraz uszczelnienia;
- występowaniem jako sam wał, zestaw naprawczy lub kompletny napęd.
Znaczenie pełnego wariantu dobrze pokazują starsze serie KM200–220 i A901. W dokumentacji technicznej opisano zmianę średnicy pionowego wału oraz sposobu jego połączenia z piastą. Zastosowanie nowszej wersji wymagało tam również odpowiedniej dolnej pokrywy przekładni i zestawu piasty. Nie oznacza to, że każda wymiana wału Kenwood wymaga dodatkowych części, lecz potwierdza, że zgodności nie można ustalać wyłącznie na podstawie wyglądu.
Jeżeli numer ze starego elementu jest czytelny, zapisz go bez pomijania liter, zer i ukośników. Gdy oznaczenia brakuje, przygotuj zdjęcie tabliczki znamionowej, całej części, obu zakończeń i miejsca montażu. Pozwoli to odróżnić wał mieszadła od wałka malaksera, rozdrabniacza lub wyjścia przystawki. Powiązane elementy napędu znajdziesz także w kategorii mechanizmy robotów i mikserów Kenwood.
FAQ — wały napędowe Kenwood
Czy nierówne mieszanie oznacza uszkodzony wał?
Nie. Przyczyną może być niewłaściwa wysokość mieszadła, jego odkształcenie, źle osadzona misa, nieodpowiednia ilość składników albo sposób ich dodawania. Wał podejrzewaj szczególnie wtedy, gdy wszystkie poprawnie zamontowane narzędzia mają wyraźne bicie, luz lub zatrzymują się mimo pracy silnika.
Dlaczego silnik pracuje, a przystawka się nie obraca?
Przerwa może znajdować się w wałku przystawki, zabieraku, adapterze, sprzęgle wyjściowym lub przekładni robota. Sprawdź, czy problem dotyczy tylko jednego akcesorium i czy jego system mocowania jest zgodny z konkretnym modelem.
Czy wałek można sprawdzić miernikiem?
Zwykle nie ma takiej potrzeby, ponieważ jest to element mechaniczny. Ocenia się jego pęknięcia, zużycie profilu, prostoliniowość, luz, stan łożyskowania i współpracę z drugim elementem. Miernik służy do diagnostyki obwodów elektrycznych, a nie do potwierdzania sprawności mechanicznego wału.
Czy przy wymianie trzeba kupić również przekładnię?
Nie w każdym przypadku. Przekładnia lub zestaw naprawczy są potrzebne, gdy wał nie występuje osobno, uszkodzone są współpracujące koła i piasta albo producent zmienił konstrukcję całego połączenia. Zakup kompletu „na wszelki wypadek” nie zastępuje oględzin.
Czy pasujący kształt końcówki potwierdza zgodność?
Nie. Dwa wałki mogą mieć podobne zakończenie, lecz inną długość, średnicę, położenie pierścienia, sposób łożyskowania lub wersję połączenia z przekładnią. Część dobieraj według pełnego modelu i numeru katalogowego.
Co sprawdzić po zamontowaniu nowego wału?
Przed podłączeniem zasilania sprawdź ręcznie swobodę ruchu, osiowość oraz kompletność mocowań i uszczelnień. Następnie przeprowadź próbę bez dużego obciążenia, obserwując hałas, bicie i pracę właściwego wyjścia. Po ingerencji w wewnętrzną instalację elektryczną urządzenie powinno przejść kontrolę bezpieczeństwa wykonaną przez wykwalifikowaną osobę.
