Pola grzewcze do płyt indukcyjnych i ceramicznych
Pola grzewcze do płyt indukcyjnych i ceramicznych mogą odpowiadać za brak grzania, nierówną pracę lub wyłączanie strefy. Przed zakupem sprawdź typ pola, wymiary, moc, napięcie, liczbę obwodów i sposób podłączenia. Zgodność potwierdzaj na podstawie pełnych danych z tabliczki znamionowej urządzenia.
Jakie pole grzewcze znajduje się w urządzeniu?
Nazwa pola grzewczego może oznaczać różne podzespoły, dlatego najpierw trzeba ustalić technologię zastosowaną w płycie:
- Pole żeliwne ma widoczną metalową płytę i wewnętrzny element oporowy. Występuje w kuchenkach elektrycznych i starszych płytach.
- Promiennik ceramiczny, HiLight lub halogenowy znajduje się pod szkłem ceramicznym. Może mieć jeden, dwa albo trzy obwody grzejne, w tym strefę okrągłą lub owalną.

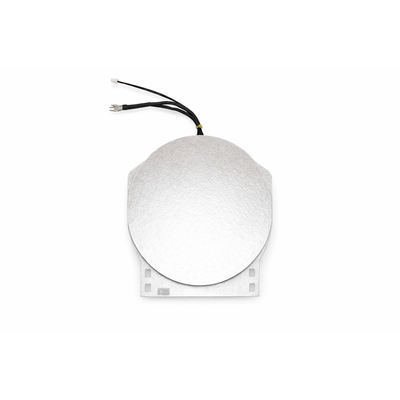

- Cewka indukcyjna jest płaskim uzwojeniem pod szkłem. Nie rozgrzewa się jak klasyczna grzałka, lecz współpracuje z modułem mocy, czujnikiem temperatury i układem wykrywania naczynia.
Nie należy zamieniać tych grup na podstawie samego kształtu. Cewka indukcyjna, promiennik ceramiczny i pole oporowe mają inne parametry elektryczne, sposób sterowania oraz mocowania.
Objaw nie oznacza od razu uszkodzonego pola
Przy diagnozie zacznij od ustalenia, czy problem dotyczy jednej strefy, kilku pól zasilanych z tego samego modułu, czy całego urządzenia.
| Objaw | Możliwe przyczyny | Co sprawdzić | Wniosek i następny krok |
| Jedno pole ceramiczne nie grzeje | Przerwa w obwodzie promiennika, uszkodzony regulator energii, przekaźnik, przewód albo konektor | Po odłączeniu zasilania obejrzyj przewody i złącza, a następnie zmierz poszczególne obwody pola | Brak ciągłości jednego obwodu wskazuje na pole lub jego połączenie, ale prawidłowa rezystancja nie wyklucza regulatora ani przekaźnika |
| Nie działa tylko wewnętrzna lub zewnętrzna część pola dwustrefowego | Przerwa w jednym obwodzie, niewłaściwe sterowanie albo wypalony styk | Sprawdź obwody osobno, zgodnie ze schematem konkretnego pola i urządzenia | Nie zamawiaj pola pojedynczego, jeśli urządzenie wymaga wersji dwu- lub wieloobwodowej |
| Pole indukcyjne nie wykrywa garnka | Naczynie niemagnetyczne, zbyt małe lub źle ustawione, zabrudzenia panelu, błąd czujnika, cewki albo modułu mocy | Przetestuj inne naczynie magnesem, ustaw je centralnie i sprawdź, czy inne pola działają | Jeśli problem występuje tylko na jednej strefie przy prawidłowym naczyniu, potrzebna jest diagnostyka cewki, czujnika, przewodów i modułu |
| Płyta działa, ale pole grzeje słabo lub nierówno | Nieodpowiednie naczynie, niewłaściwa średnica, ograniczenie mocy, częściowa awaria obwodu lub elektroniki | W indukcji sprawdź dno naczynia i ustawienie; w ceramice porównaj działanie poszczególnych obwodów | Sam test garnka nie potwierdza sprawności pola, a prawidłowy pomiar na zimno nie ocenia wszystkich warunków pracy |
| Pole włącza się i wyłącza | Normalna regulacja energii, zadziałanie ogranicznika temperatury, przegrzewanie, luźne połączenie lub usterka sterowania | Sprawdź, czy cykle występują od początku, czy dopiero po nagrzaniu; obejrzyj wentylację i złącza | Cykliczne załączanie może być prawidłowe. Zapach spalenizny, dym lub wybicie zabezpieczeń oznacza konieczność przerwania pracy |
| Płyta indukcyjna pokazuje błąd i nie grzeje | Niewłaściwe napięcie, przegrzanie, mokry panel, tryb demonstracyjny, problem z naczyniem albo elektronika | Odczytaj dokładny kod i porównaj go z instrukcją danego modelu | Kod błędu wskazuje obszar problemu, nie jest automatycznie wskazaniem konkretnej części |
Co wykluczyć przed zamówieniem części?
W płycie indukcyjnej sprawdź najpierw naczynie. Magnes powinien przyciągać się do jego dna, a średnica ferromagnetycznej części dna musi odpowiadać wymaganiom konkretnej strefy. Garnek ustaw centralnie, na suchej i czystej powierzchni. Zbyt małe, krzywe albo nieprzeznaczone do indukcji naczynie może powodować brak grzania bez awarii cewki.
Jeżeli nie działają wszystkie pola, nie zaczynaj od wymiany pojedynczej cewki. Przyczyną może być zasilanie, błędne podłączenie, blokada, panel dotykowy albo wspólny moduł mocy. Gdy nie działają dwie strefy po jednej stronie, podejrzenie kieruje się również na wspólny moduł lub jego zasilanie.
W płycie ceramicznej sprawdź, czy działa przełącznik lub regulator energii, czy słychać przełączanie przekaźnika oraz czy konektory nie są nadpalone. Sam dźwięk przekaźnika nie potwierdza, że jego styki przewodzą prąd — mechanizm może się poruszać, mimo że styki są wypalone.
Jak sprawdzić pole grzewcze miernikiem?
Opisany pomiar wykonuj wyłącznie przy całkowicie odłączonym urządzeniu. W przypadku płyty podłączonej na stałe wyłącz właściwy wyłącznik w rozdzielnicy i zabezpiecz go przed przypadkowym załączeniem. Po odłączeniu sprawdź brak napięcia odpowiednim przyrządem. W płytach indukcyjnych pozostają także elementy magazynujące energię, dlatego prace przy module mocy są przeznaczone dla wykwalifikowanego serwisanta.
Pole żeliwne i promiennik ceramiczny
- Odłącz przewody pola od instalacji urządzenia, aby pomiar nie obejmował regulatora, przekaźnika ani innych obwodów.
- Ustaw miernik na pomiar rezystancji i zmierz każdy obwód między właściwymi zaciskami. W polu wieloobwodowym nie mierz przypadkowych par pinów — poszczególne sekcje mogą mieć wspólny zacisk.
- Przerwa, bardzo duża rezystancja lub brak ciągłości wskazuje na uszkodzenie badanego obwodu albo jego połączenia.
- Rezystancja o wartości zgodnej z dokumentacją potwierdza ciągłość na zimno, ale nie wyklucza uszkodzenia regulatora, przekaźnika, ogranicznika temperatury, izolacji ani problemu pojawiającego się dopiero po nagrzaniu.
- W polu dwustrefowym sprawdź obwód wewnętrzny i zewnętrzny osobno. Nie zakładaj, że oba mają tę samą rezystancję.
Nie podawaj jednej uniwersalnej wartości dla całej kategorii. Rezystancja zależy od mocy, napięcia, liczby obwodów i konstrukcji pola. Wartość wynikającą z mocy znamionowej można traktować jedynie jako orientacyjną, a rozstrzygający jest schemat lub dokumentacja konkretnego urządzenia.
Cewka indukcyjna
Cewki indukcyjnej nie sprawdza się tak samo jak promiennika ceramicznego. Pomiar omomierzem może wykazać przerwę uzwojenia albo oczywiste uszkodzenie połączenia, lecz nie potwierdza prawidłowej indukcyjności, izolacji, pracy z kondensatorem rezonansowym, czujnikiem temperatury i modułem mocy. W zależności od konstrukcji przy cewce mogą znajdować się termistor, bezpiecznik termiczny lub dodatkowe przewody.
Jeżeli cewka ma ciągłość, a pole nadal nie wykrywa naczynia lub nie grzeje, przyczyną może być moduł mocy, tranzystory mocy, przekaźnik, kondensator, czujnik, wiązka albo układ pomiarowy. Nie wymieniaj cewki na próbę bez sprawdzenia tych zależności.
Dostęp do pola i wymiana

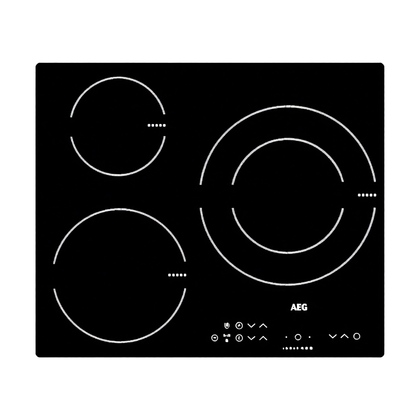

W płytach do zabudowy pole znajduje się pod szkłem ceramicznym. Typowa droga dostępu obejmuje:
- odłączenie zasilania i odczekanie do ostygnięcia urządzenia;
- zabezpieczenie blatu przed zarysowaniem i wyjęcie płyty z zabudowy;
- odkręcenie dolnej osłony lub ramy zgodnie z konstrukcją modelu;
- wykonanie zdjęć połączeń przed ich rozłączeniem;
- oznaczenie przewodów i odłączenie konektorów bez ciągnięcia za przewody;
- odkręcenie lub zwolnienie mocowania pola, cewki albo zespołu grzejnego;
- montaż nowej części w tej samej pozycji i podłączenie wszystkich obwodów;
- kontrolę, czy przewody nie dotykają gorących elementów i nie są przygniecione przez obudowę.
Konstrukcje różnią się między producentami. W niektórych modelach trzeba wyjąć całe szkło, w innych dostęp uzyskuje się od spodu. Nie podważaj szkła metalowym narzędziem i nie opieraj ciężaru urządzenia na pojedynczym narożniku. Pęknięta szyba dyskwalifikuje płytę z dalszego użytkowania, ponieważ wilgoć może dostać się do części elektrycznych.
Po wymianie sprawdź każdą strefę oddzielnie: wykrywanie naczynia w indukcji, wybór wszystkich poziomów mocy, działanie każdej sekcji pola wieloobwodowego oraz brak przegrzewania, zapachu spalenizny i komunikatów błędów. Diagnostyka pod napięciem, pomiary na module mocy i ingerencja w płytę indukcyjną wymagają kwalifikacji, doświadczenia oraz odpowiednich przyrządów.
Jak dobrać właściwe pole grzewcze?
Samo podobieństwo zdjęcia, średnica albo identyczna liczba konektorów nie wystarcza. Przed zakupem porównaj:
- pełne oznaczenie urządzenia z tabliczki znamionowej;
- typ pola: żeliwne, promiennikowe, halogenowe lub indukcyjne;
- średnicę albo dokładne wymiary strefy, także w przypadku pola owalnego;
- moc i napięcie znamionowe;
- liczbę obwodów oraz układ zacisków;
- rodzaj, położenie i szerokość konektorów;
- sposób mocowania, wysokość i elementy izolacyjne;
- obecność ogranicznika temperatury, termistora lub czujnika współpracującego z elektroniką;
- numer części i zamienniki potwierdzone dla danego wariantu.
Pełny model urządzenia może nie wystarczyć. Przy doborze części podaj również oznaczenie właściwe dla producenta, na przykład:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC lub Prod.No.;
- Bosch i Siemens: pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy;
- Beko i Grundig: model oraz Product No.;
- LG: model oraz Product Code;
- Gorenje i Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model z wariantem końcowym, na przykład /0000.
Najbezpieczniejszy następny krok to odczytanie tabliczki znamionowej, spisanie oznaczenia z uszkodzonego pola oraz wykonanie zdjęć zacisków, mocowania i wymiarów. Dopiero te dane pozwalają odróżnić części wyglądające podobnie, ale przeznaczone do innych wersji urządzenia.
Konserwacja i błędy użytkowania
Nie stawiaj na płycie pustych naczyń, nie zasłaniaj wlotów wentylacyjnych i nie kładź gorących garnków na panelu sterowania. W indukcji używaj naczyń z płaskim, magnetycznym dnem. W płytach ceramicznych unikaj uderzeń, szoku termicznego i przesuwania naczyń z zabrudzonym lub chropowatym dnem.
Przy pojawieniu się dymu, silnego zapachu spalenizny, trzasków elektrycznych, pęknięcia szkła albo zadziałania zabezpieczenia nie uruchamiaj urządzenia ponownie. Odłącz je od zasilania i ustal przyczynę przed dalszym użyciem.
FAQ
Czy każde pole o średnicy 180 mm pasuje do płyty?
Nie. Oprócz średnicy znaczenie mają moc, napięcie, liczba obwodów, rozmieszczenie konektorów, sposób mocowania i współpraca z regulatorem lub modułem. Zgodność trzeba potwierdzić dla konkretnego modelu urządzenia.
Czy można zmierzyć pole grzewcze bez jego demontażu?
Czasami można wykonać pomiar po odłączeniu przewodów przy dostępnym zacisku, ale pomiar przez podłączony regulator lub moduł może być mylący. W polu wieloobwodowym trzeba rozpoznać właściwe zaciski każdej sekcji.
Jak sprawdzić, czy uszkodzona jest cewka indukcyjna?
Po odłączeniu zasilania można sprawdzić ciągłość uzwojenia i stan połączeń, lecz sam pomiar rezystancji nie potwierdza pełnej sprawności. Brak grzania może powodować również moduł mocy, czujnik, kondensator, złącze lub układ wykrywania naczynia.
Dlaczego płyta indukcyjna nie grzeje, mimo że pole działa na wyświetlaczu?
Najpierw sprawdź naczynie magnesem, jego średnicę, ustawienie, blokadę i komunikat na wyświetlaczu. Jeżeli inne naczynie działa, część może być sprawna. Jeśli problem pozostaje tylko na jednej strefie, potrzebna jest diagnostyka cewki i elektroniki.
Czy pole ceramiczne może cyklicznie włączać i wyłączać grzanie?
Tak. Regulator energii może sterować mocą przez okresowe załączanie obwodu, a ogranicznik temperatury może odłączać pole po osiągnięciu określonego poziomu. Nieprawidłowością są między innymi samoczynne grzanie na pełnej mocy, brak reakcji regulacji, dym lub przegrzewanie.
Jakie dane wysłać do doboru pola grzewczego?
Przygotuj pełne oznaczenie z tabliczki znamionowej, numer części odczytany z pola, jego wymiary, moc, napięcie oraz zdjęcia zacisków i mocowania. Sam skrócony model, zdjęcie produktu lub identyczne złącze mogą nie identyfikować właściwego wariantu.
